立柱式多关节夹持型工业机械臂设计

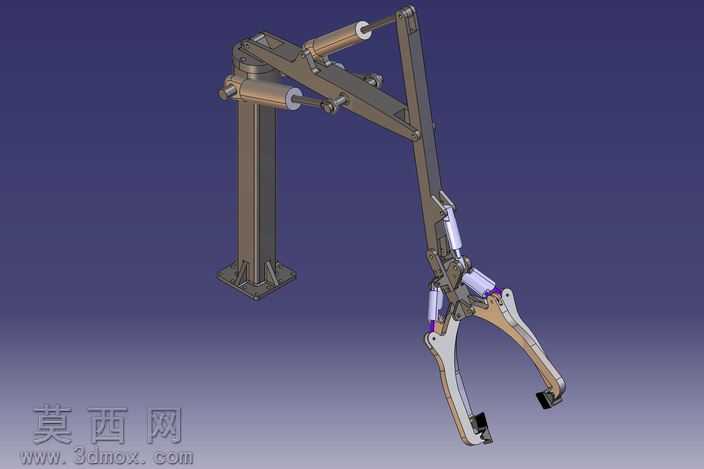

本作品为立柱式多关节夹持作业机械臂的三维设计成果，建模阶段严格遵循机械设计的尺寸配合规范，对臂体的每一处运动副、连接结构都做了精准的参数化定义，确保各关节的运动行程、转动角度符合实际工业作业的动作逻辑。模型搭建过程中，首先完成底部立柱基座的结构设计，采用带加强筋的方形安装底座，保障整臂安装后的结构稳定性，立柱内部预留了驱动元件、传动线路的布设空间，兼顾结构强度与装配合理性。随后依次完成大臂、小臂的分段结构建模，臂体采用轻量化的框架式结构设计，在保证结构刚性的前提下降低臂体自重，减少驱动负载，各臂段之间的铰接位置设计了匹配的轴孔配合结构，同时预留了液压或气动驱动元件的安装位，对应图中臂体上布设的缸体驱动结构，每一处驱动元件的安装接口都做了贴合实际装配的细节处理，包括安装法兰、定位销孔、紧固点位的设计。末端执行器采用夹钳式夹持结构，对夹爪的开合铰接结构、夹持接触面的防滑结构都做了精细化建模，夹爪的开合角度、夹持范围参考常规工业物料搬运的尺寸需求设定，可适配多种规则形状工件的夹持作业。材质渲染阶段，针对不同部件做了差异化的材质表现：基座与臂体主体结构赋予金属钢材的哑光金属质感，表面添加细微的机加工纹理与氧化质感，还原工业金属部件的真实视觉效果；驱动缸体部分做了亮面金属与深色密封件的材质区分，夹爪的铰接销轴、紧固螺丝等小部件赋予高亮金属材质，夹持接触面添加防滑橡胶的哑光深色材质，通过材质差异清晰区分不同功能的部件，让整体模型的结构层次一目了然。设计思路上，该机械臂定位为中小型工位的物料搬运、上下料作业装备，整体结构采用关节式串联布局，具备较大的作业覆盖范围，立柱可实现整臂的水平回转，大臂、小臂可实现俯仰角度调节，末端夹爪可实现开合夹持动作，多自由度配合可完成复杂轨迹的作业动作，整体结构兼顾了刚性、运动灵活性与装配维护的便捷性，所有连接点位都设计了可拆装的紧固结构，方便后期的部件更换与维护，模型的每一处结构都具备实际加工生产的参考价值，无冗余的无效建模结构，各运动部件之间预留了合理的运动间隙，避免动作过程中出现结构干涉。
