博世力士乐扇形连接护翼组件结构设计

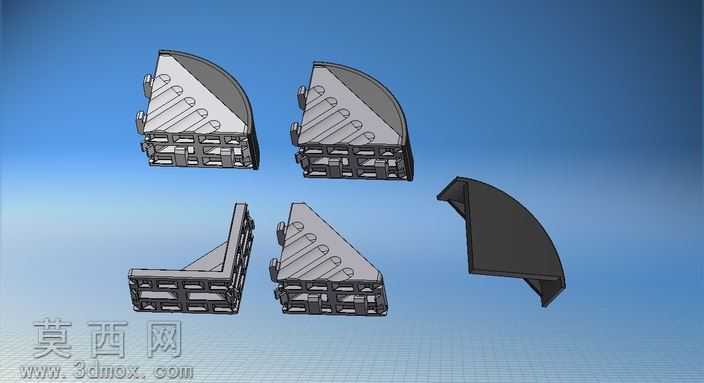

本套构件采用三维参数化建模方式完成全流程设计，建模阶段严格遵循工业配件的尺寸公差规范，以45°与90°直角扇形为基础轮廓，拆分出五款不同装配形态的单体零件，每款零件均保留完整的参数化建模历史，可根据实际装配需求快速调整扇面弧度、卡扣间距、壁厚等核心尺寸。渲染阶段采用工业级哑光工程塑料材质，还原玻纤增强尼龙材质的细微磨砂质感，对零件表面的加强筋阵列、卡扣卡槽、定位凸台等结构做了光影强化处理，通过冷蓝色渐变背景突出零件的轮廓边界，多角度排布的展示方式可清晰呈现不同零件的正反结构差异，单独拆分的扇面盖板零件也直观展示了组件的装配层级关系。结构设计上，每款零件均在扇形直角边位置设置了多组平行排布的弹性卡扣结构，扇面背部设计有纵横交错的加强筋网格，在控制整体壁厚不超过2.5mm的前提下大幅提升构件的结构强度，避免安装受力后出现翘曲变形；不同零件的卡扣位置做了差异化适配，可分别对应不同规格的型材安装场景，零件边缘全部做了R0.5mm的圆角倒钝处理，避免安装过程中出现锐边划伤的问题。设计思路围绕快装式连接防护的核心需求展开，摒弃了传统螺丝固定的繁琐安装方式，全部采用卡扣式免工具安装结构，护翼形态可完美覆盖型材连接位置的直角缝隙，既可以起到遮挡型材端面、提升装配美观度的作用，也可以避免连接位置积灰、进入杂物影响装配精度，整套组件的零件编号、材质参数、装配要求全部整合在模型的自定义属性中，可直接对接生产环节的BOM清单导出需求，适配工业铝型材框架、设备护罩、自动化生产线机架等多种场景的连接防护使用。
