三位置控制带指示灯正反转操作开关

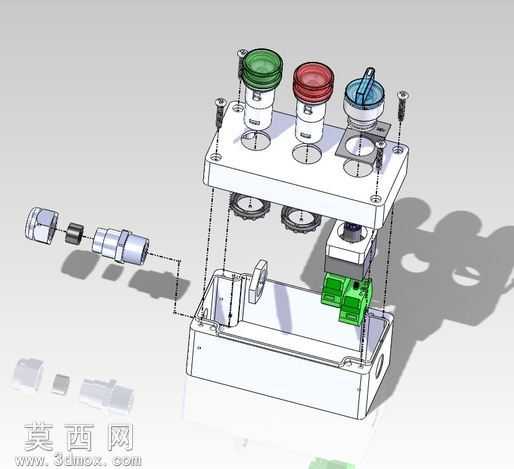

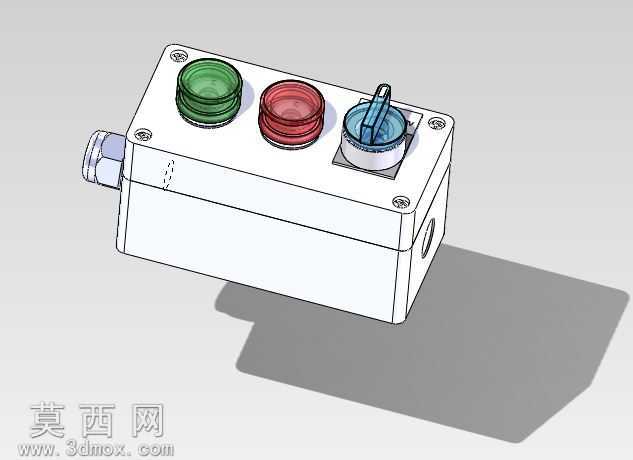

本模型采用三维参数化建模方式完成，整体为工业控制用操作吊坠开关结构，建模过程严格遵循工业电控操作件的实际装配逻辑，完整还原了产品的分层装配关系。模型首先搭建底座壳体结构，壳体采用工程塑料材质设定，建模时预留了按钮安装位、内部元件走线空间与侧壁出线孔位，壳体边角做了符合工业操作安全的圆角处理，避免操作时的锐边划伤。上层安装面板与底座通过对应位置的固定螺柱实现装配，面板上精准排布了两个22mm规格的指示灯安装位、一个三位置操作旋钮的安装位，每个安装位都做了适配标准件的沉台与定位卡槽，保证标准电控元件可以直接适配安装。两个指示灯分别采用绿色、红色的透明灯罩材质设定，建模时还原了灯罩的透光曲面结构与内部灯座的卡扣固定结构，可分别对应运行、停止的状态指示需求；三位置操作旋钮为蓝色操作头，对应正转、停止、反转三个档位，旋钮下方做了档位定位结构与触点安装位的细节还原，保证档位切换的结构逻辑清晰。模型还完整呈现了内部的接线端子、绿色接线模块等电控元件的结构，所有零件之间的装配约束都按照实际生产的装配关系设置，爆炸视图可清晰展示每个零件的装配顺序与配合位置。渲染阶段采用工业产品常用的白模线稿结合实体材质的展示方式，塑料壳体采用哑光白色工程塑料质感，金属螺柱、触点部分采用金属哑光质感，透明灯罩添加了轻微的透光与折射效果，整体渲染清晰展现产品的内部结构与外部形态。设计思路围绕工业现场的操作需求展开，整体结构紧凑，安装位全部适配通用标准电控元件，兼顾了状态指示与正反转操作的功能，可直接用于电控操作箱的设计参考、操作吊坠的结构验证，也可用于工业场景的三维可视化素材使用，模型结构完整无缺失，所有配合关系符合实际工业产品的生产装配逻辑。
