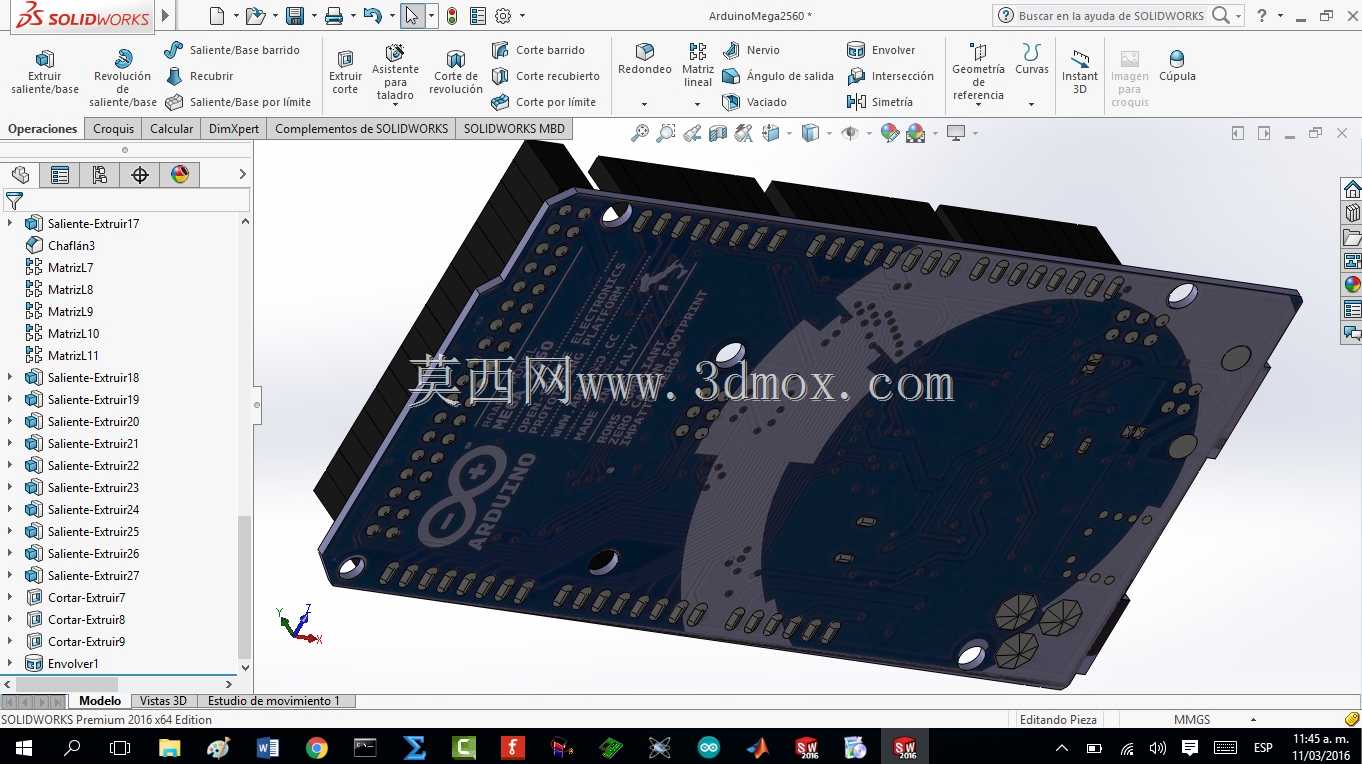

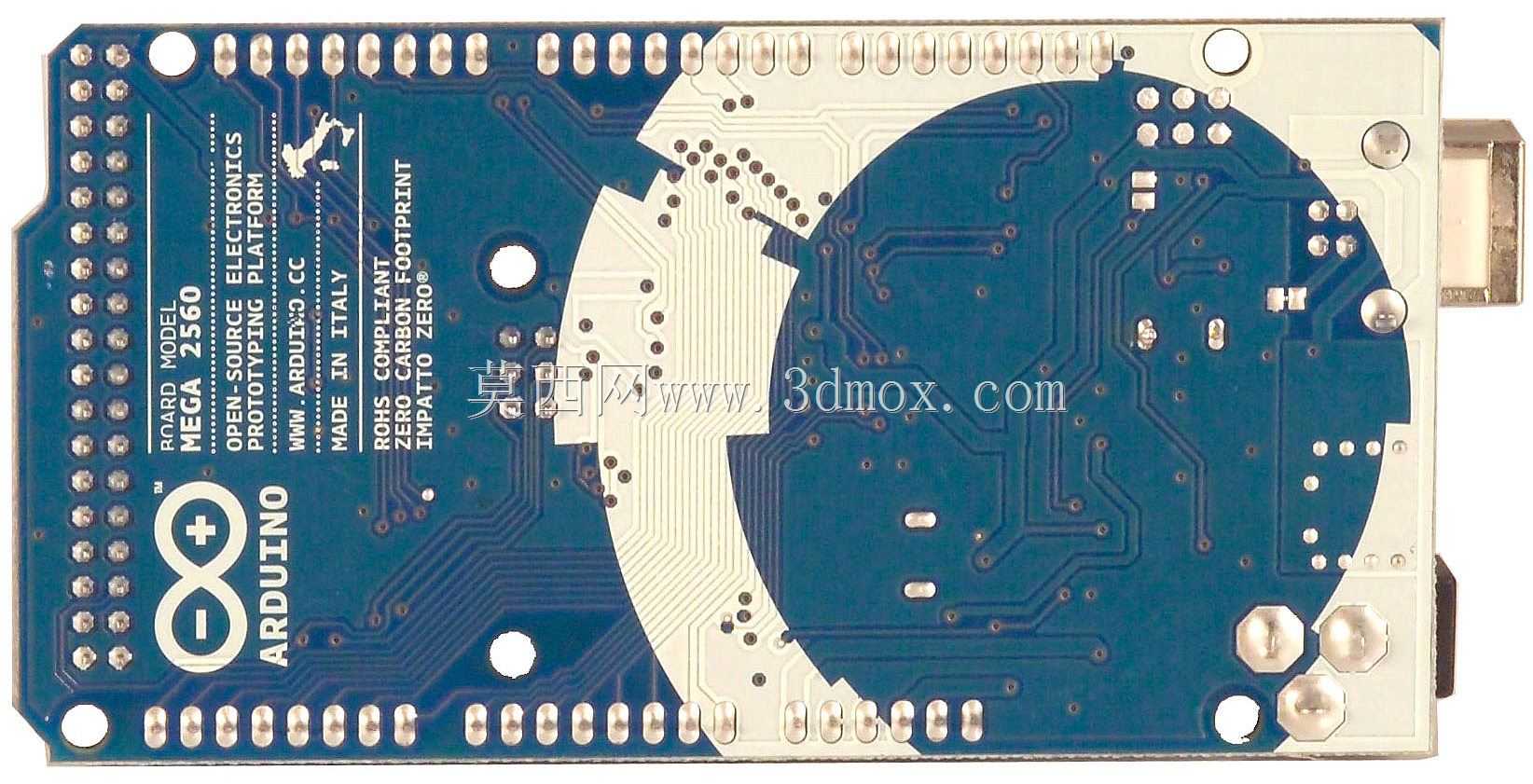

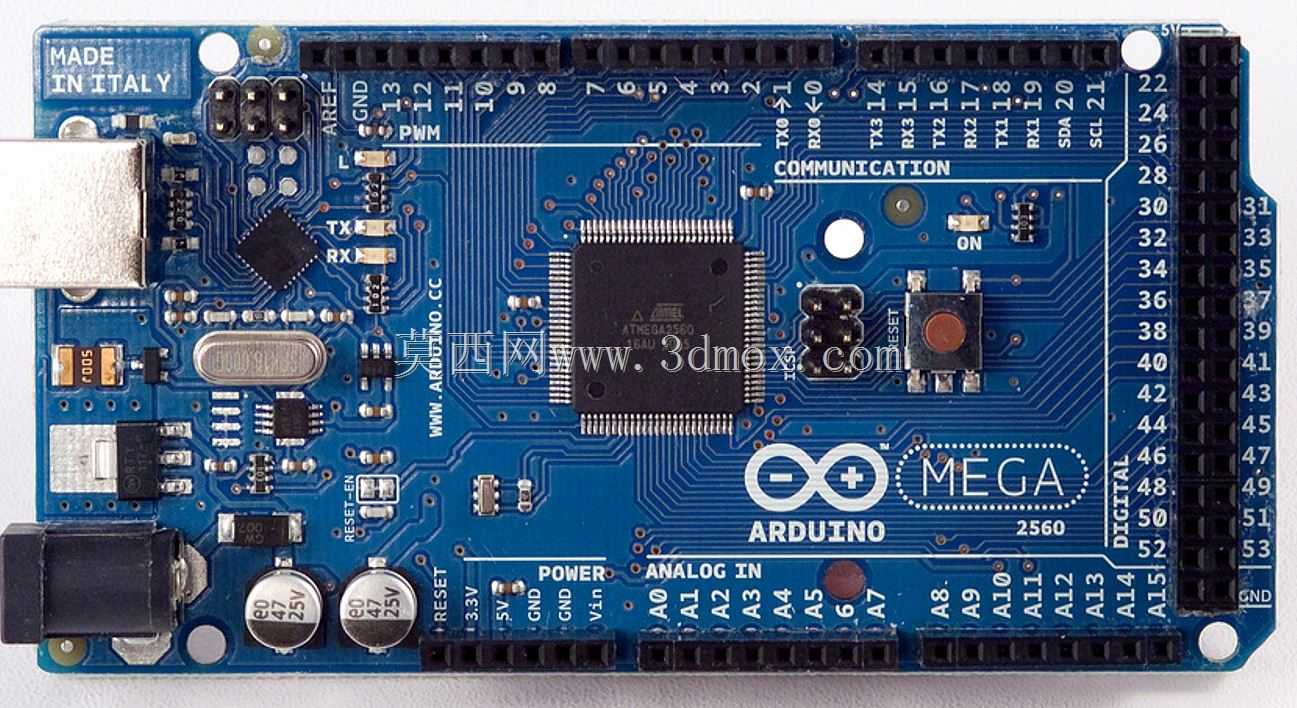

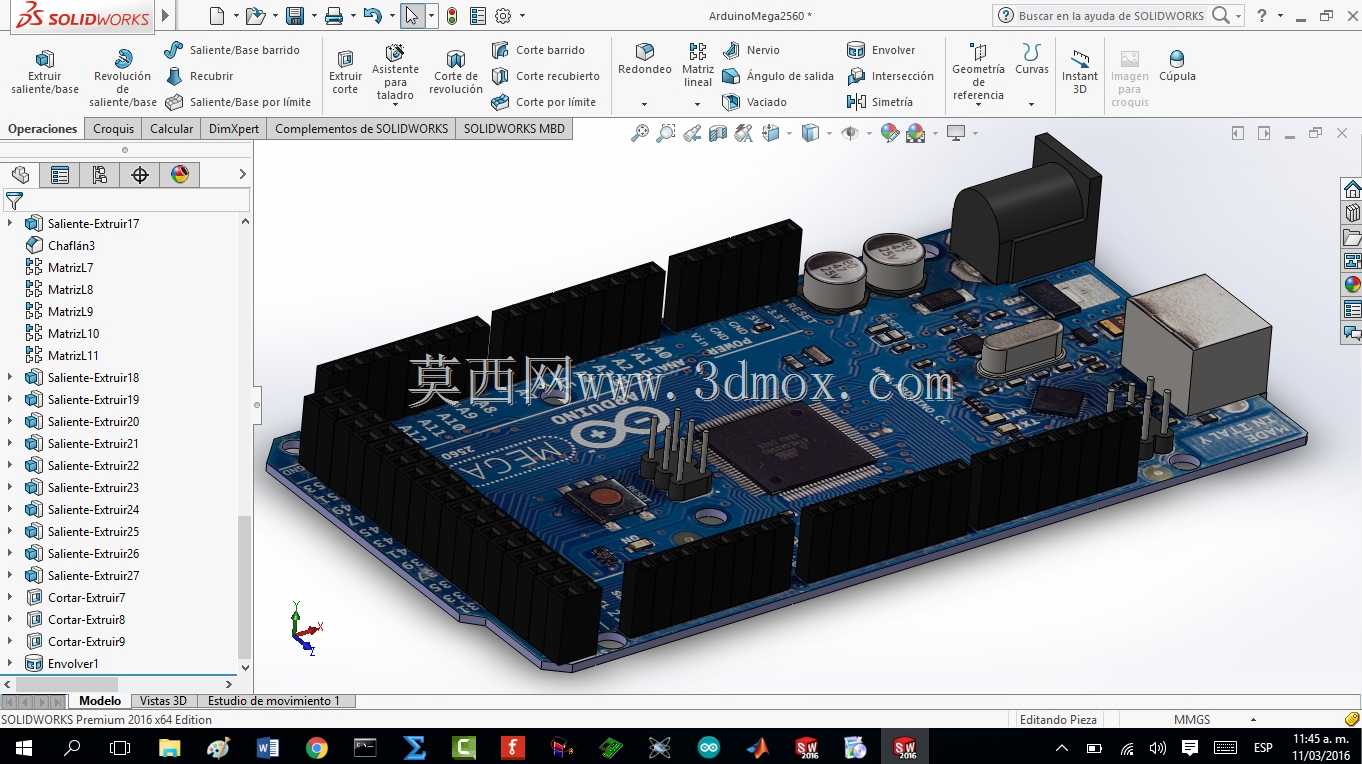

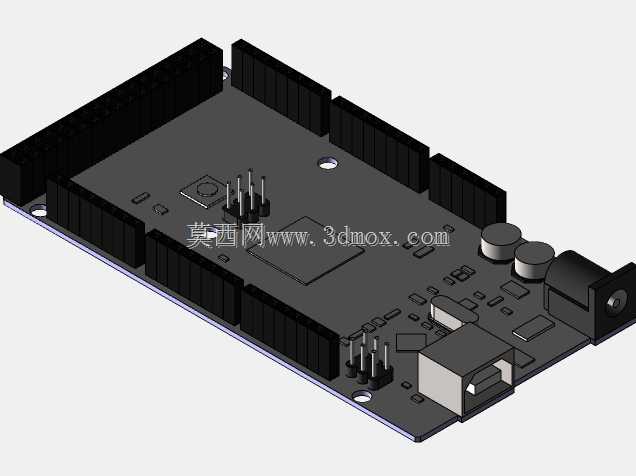

这款Arduino MEGA2560控制板的三维结构设计,围绕嵌入式开发场景的实际使用需求展开,覆盖创客项目开发、工业控制原型验证、智能设备小批量试制、教学实验平台搭建等多个应用场景,是电子开发领域应用极广的核心控制载体。作为增强型开源控制板,它的核心用途是为各类需要多IO接口、较强运算能力的电子项目提供稳定的硬件控制核心,可同时连接上百个外围传感器、执行器件,满足复杂交互项目的控制需求。从功能特性来看,该设计完整还原了实体控制板的全部结构细节:板载的主控芯片、电源接口、USB通信接口、多组排针接口、电容电阻等贴片元件、复位按键、电源指示灯的位置与尺寸都严格参照实物还原,板体边缘的安装定位孔位置精准,排针的间距符合通用2.54mm接插件标准,能够直接匹配市面上通用的杜邦线、扩展板、传感器模块,无需额外调整结构即可完成虚拟装配验证。设计过程中优先考虑了实际装配的兼容性,板体整体采用标准矩形布局,所有外接接口都布置在板体边缘区域,避免元件干涉外围设备连接;电源接口做了凸起结构避让,保证DC电源插头可以完全插入不松动;USB接口的高度与板上最高的电解电容、网络接口元件高度保持协调,不会出现接口被周边元件遮挡无法插线的问题;排针的高度统一,既保证外接扩展板可以平稳插接,也不会因为排针过高导致整体结构占用多余的安装空间。外形尺寸与安装边界方面,该控制板的长宽尺寸完全遵循开源硬件的通用规范,四个角的安装孔孔径适配常用的M3铜柱与螺丝,安装时板体底部预留了足够的绝缘间隙,避免板底焊点与安装金属面接触造成短路;板上最高元件的高度控制在合理范围内,当控制板安装到设备外壳内部时,可以精准匹配外壳上对应接口的开孔位置,提前验证外壳开孔、内部走线、元件排布的合理性,减少实体打样的反复调整成本。在结构细节处理上,板体表面的丝印标识区域做了对应结构区分,不同功能的排针组之间预留了清晰的分隔间隙,方便开发者在虚拟调试阶段快速识别接口功能;板上的大体积元件比如电源接口、以太网接口、主芯片都做了独立的结构限位,模拟真实生产中的元件焊接定位,还原实体板的装配公差范围,让三维模型可以直接用于设备整体的结构干涉检查、安装空间预留计算,为开发者从原型设计到实物落地提供精准的结构参考。
- 上一篇:工业循环冷却系统管路集成设计方案
- 下一篇:多规格绕线式弹性联轴器集合设计
- 全部评论(0)
- 模板大小: 6.03 MB
- 售价:5金币
- 下载次数: 7241
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
