带刹车平板式万向红色脚轮三维设计

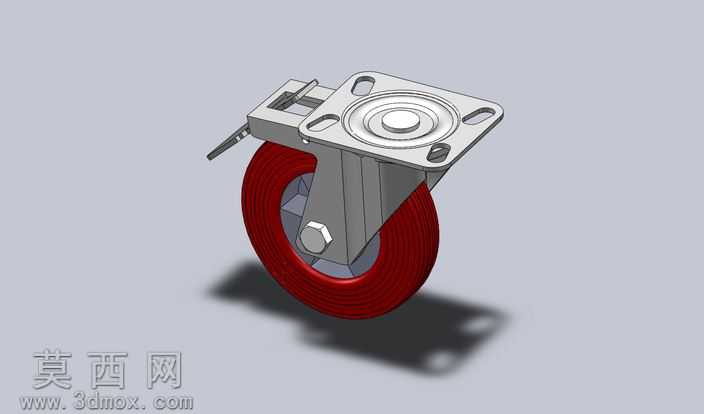

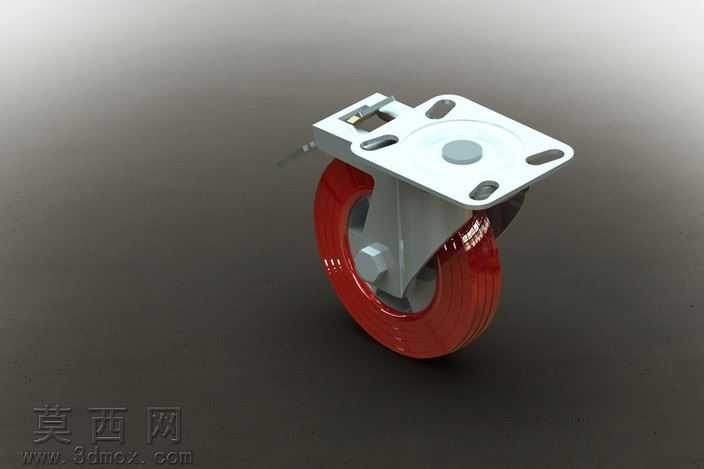

本次设计的带刹车平板式万向脚轮，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业脚轮的实际装配逻辑与尺寸规范，保证各部件的配合精度符合实际生产要求。首先从顶部安装平板开始建模，平板采用方形带圆角的结构设计，预留四个对称分布的腰型安装孔，可适配不同孔距的设备安装需求，平板中心设置圆形定位凸台，用于与转向支架的中心轴精准配合，保证转向过程的同轴度，避免转动卡顿。转向支架采用加厚金属材质的一体化弯折结构，支架两侧对称设置轮轴安装位，同时集成刹车触发拨片结构，拨片与支架转轴处做了限位结构设计，可实现刹车状态与解锁状态的稳定卡位，不会出现自行松脱的情况。滚轮部分采用圆弧面的轮体设计，轮面为红色聚氨酯材质，建模时还原了聚氨酯材质的微弹性质感，轮芯采用硬质工程塑料结构，中心预埋金属轴套，降低轮轴转动时的磨损，提升脚轮的整体承重能力。材质渲染阶段，对金属部件分别赋予不同的材质表现：顶部安装板与转向支架采用哑光喷塑金属材质，还原工业五金件的细腻磨砂质感，金属轴件与刹车拨片采用镀锌亮面金属材质，突出金属加工件的光洁度；红色滚轮部分赋予半哑光聚氨酯材质，添加轻微的环境反射效果，还原聚氨酯轮面耐磨且略带弹性的视觉特征，同时在轮面边缘添加细微的模压纹理，提升模型的真实感。结构设计上充分考虑脚轮的实际使用场景，万向转向结构可实现360度水平旋转，刹车结构可同时锁定滚轮转动与支架转向，保证设备停靠时的稳定性，各部件之间预留合理的装配间隙，既不会出现结构干涉，也不会因间隙过大导致晃动。建模过程中对所有圆角、倒角细节做了精细化处理，避免出现尖锐棱角，符合工业五金产品的安全设计规范，整体模型结构完整，可直接用于产品展示、结构验证以及装配模拟等场景。
