颗粒磨用小齿轮轴传动零件结构设计

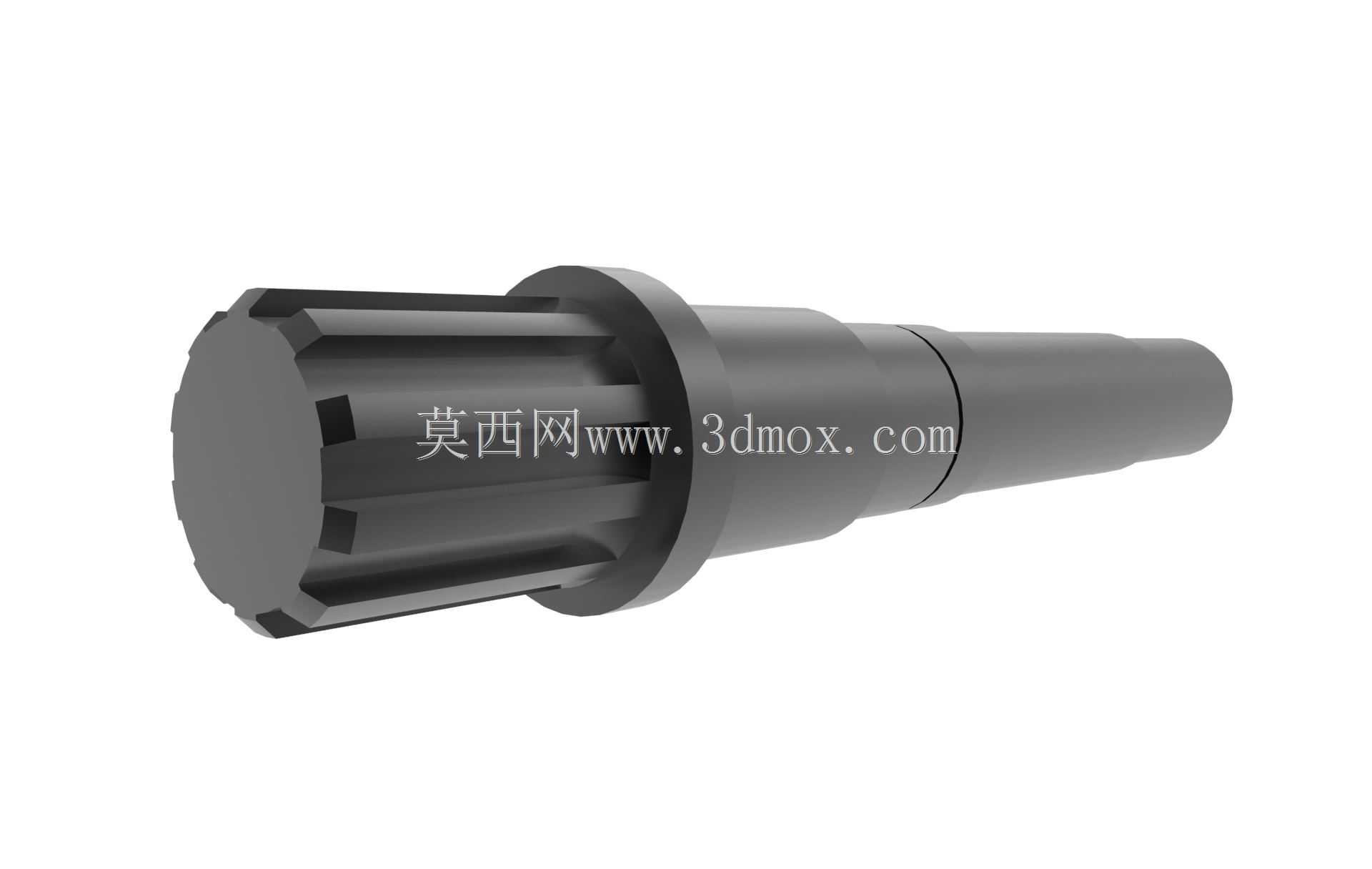

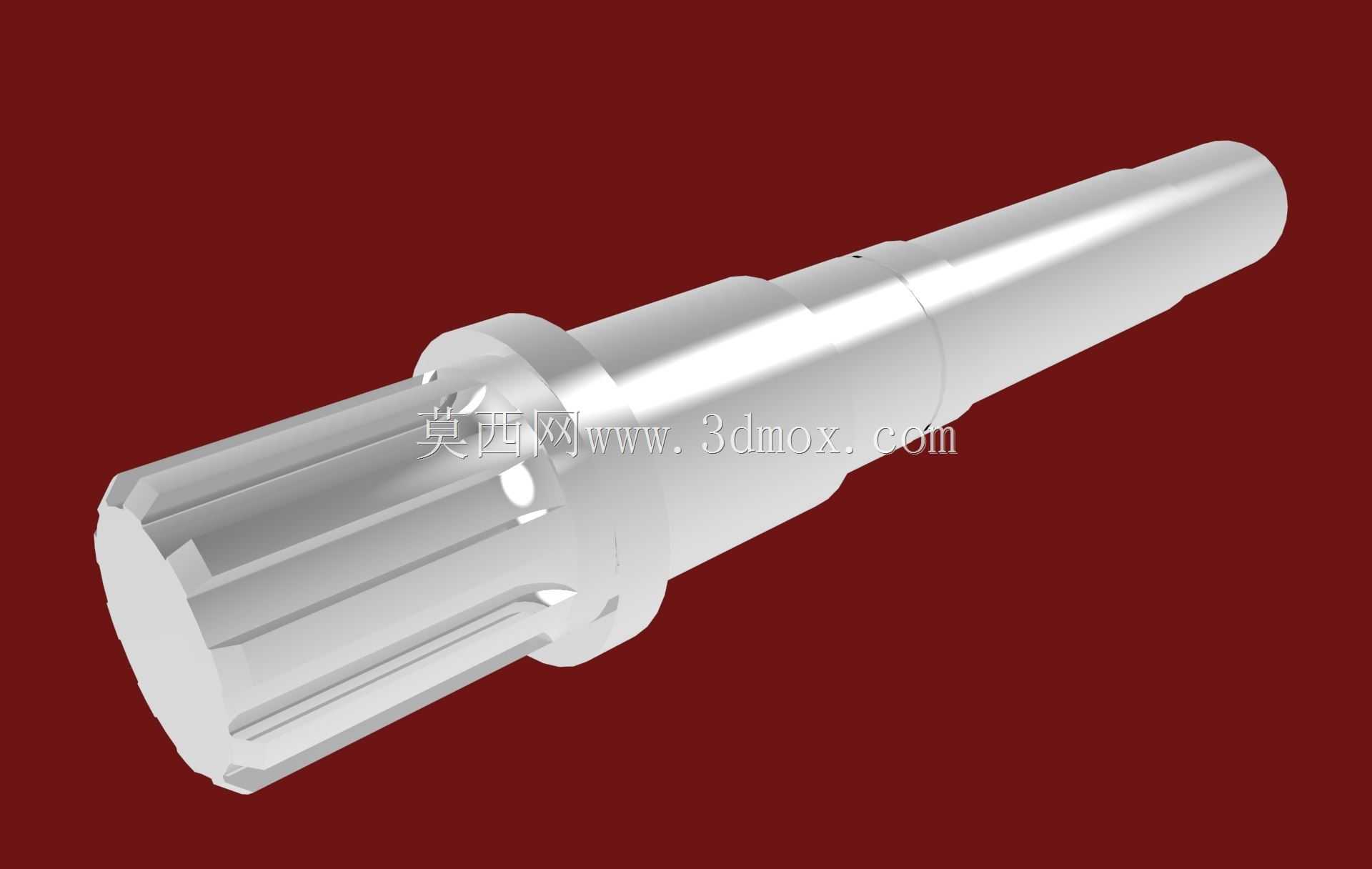

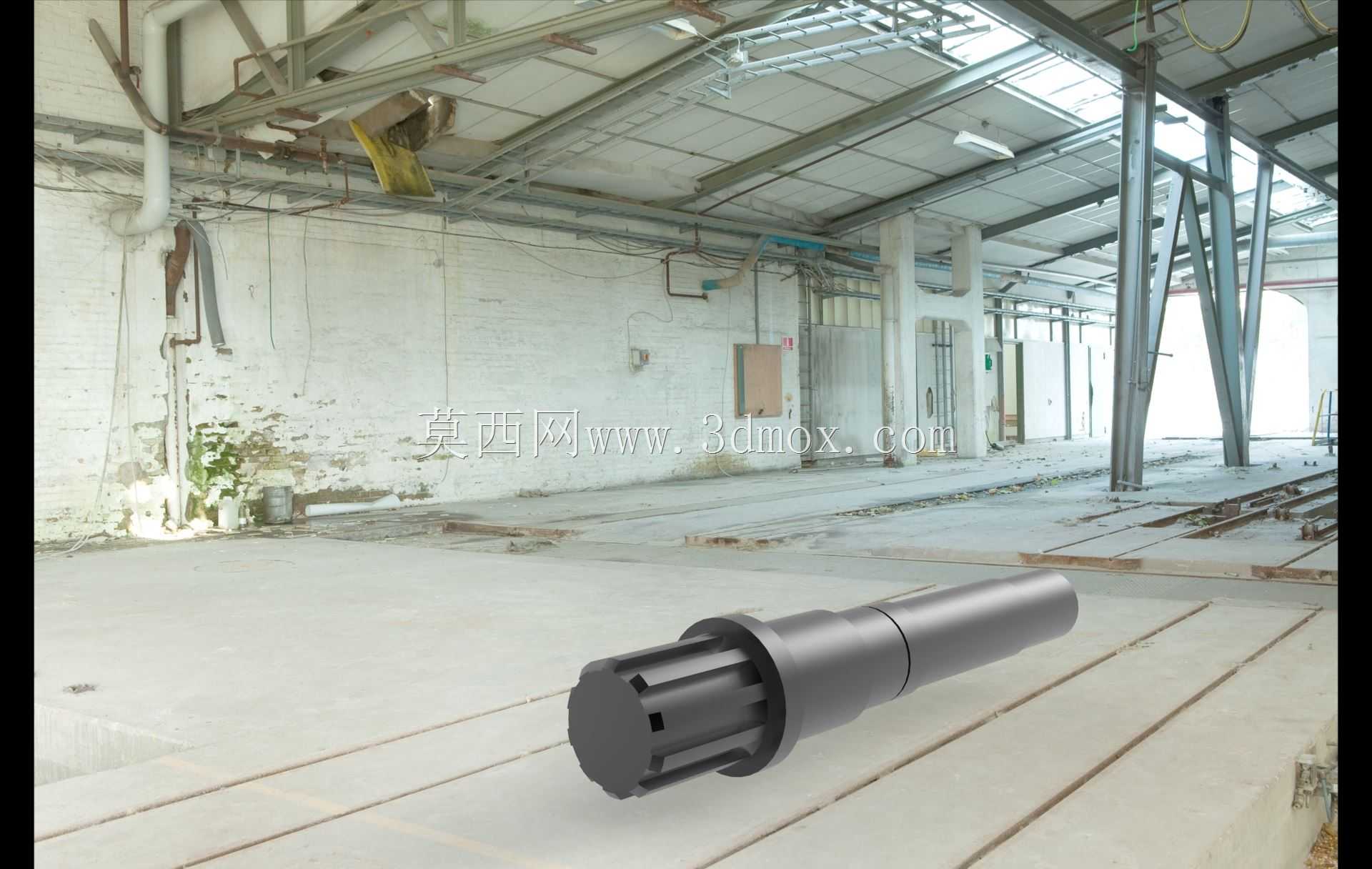

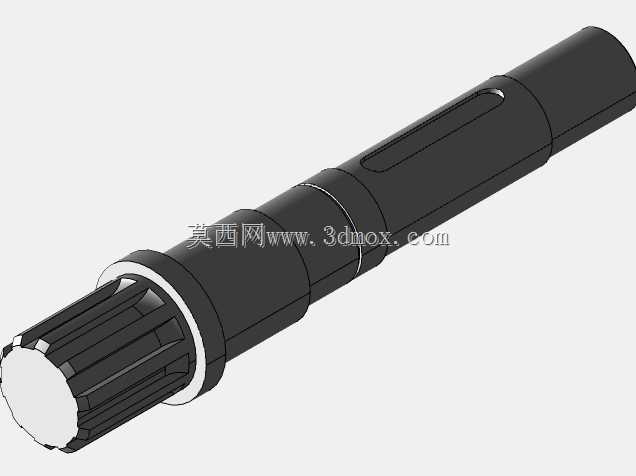

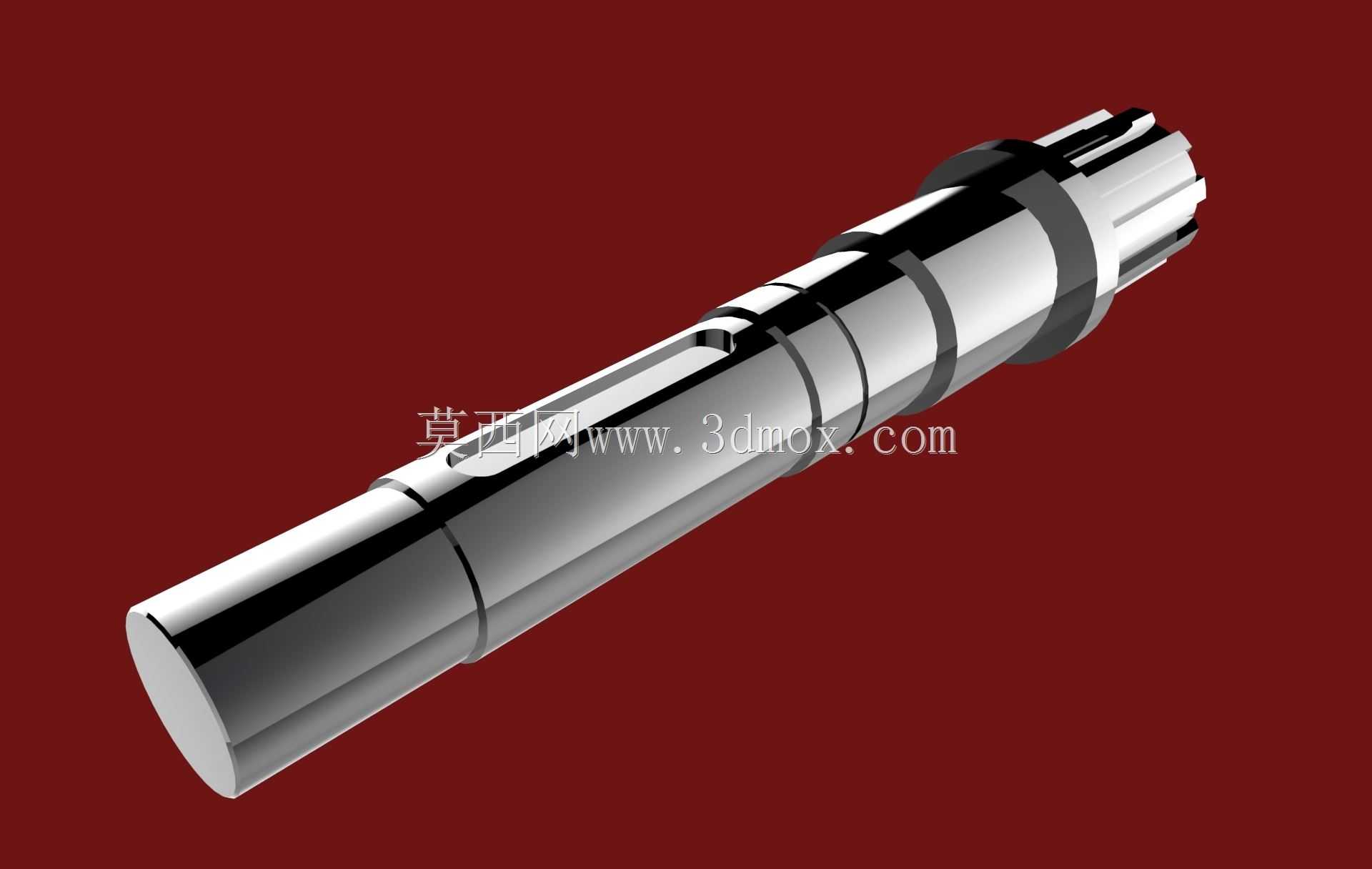

这款小齿轮轴是颗粒研磨类设备核心传动部件，主要应用于饲料加工、生物质燃料制粒、非金属矿粉磨、粮油加工等领域的颗粒磨、混合粉碎机设备中，承担设备动力输入端与齿轮传动组之间的扭矩传递作用，是保障磨辊总成平稳运转、实现物料均匀挤压研磨的关键受力零件。在实际生产场景中，颗粒磨设备长期处于高负载、连续运转的工况，原料研磨过程中会伴随持续的振动冲击与粉尘侵蚀，这款轴件的设计充分匹配这类严苛工况的使用需求，从结构布局到受力段的强化设计都围绕长期稳定运行的目标展开。从功能特性来看，该轴件采用阶梯轴的经典结构布局，沿轴向依次划分出动力输入端、轴承安装位、齿轮啮合段、密封配合段、输出连接端几个功能区域：一端的花键结构用于对接驱动电机侧的联轴器或者皮带轮传动结构，能够传递更大的输入扭矩，避免大负载下出现传动打滑的问题；中间多段不同直径的轴肩结构，一方面为滚动轴承提供精准的安装定位面，保障轴承装配后同轴度符合传动要求，减少运转过程中的径向跳动，另一方面轴肩的台阶结构可以为密封件、挡圈等辅件提供安装限位，防止设备运转过程中轴承窜动、润滑脂泄漏或者研磨粉尘进入轴承腔造成磨损；靠近输出端的齿轮结构与轴身采用一体化设计，相比键连接的分体式齿轮结构，消除了键槽处的应力集中风险，大幅提升了大扭矩传递下的结构强度，能够承受磨辊挤压物料时产生的交变冲击载荷。在设计思路上，这款轴件的各段直径、过渡圆角都经过受力校核：不同轴段的直径差严格匹配安装零件的尺寸要求，轴肩高度既满足零件轴向定位的限位需求，又避免过高的轴肩造成应力集中；所有轴径变化的位置都设计了平滑过渡圆角，减少热处理和长期受载时的应力开裂风险；轴承安装位、齿轮啮合段、密封配合面的表面粗糙度都做了针对性设计，轴承位的高精度圆柱面保障轴承内圈与轴身的过盈配合精度，齿轮啮合面的精度满足平稳传动要求，密封位的表面光洁度能够减少密封件的磨损，延长密封件的使用寿命。从安装边界来看，该轴件的轴向各段长度严格匹配颗粒磨传动腔的内部安装空间，两端轴承安装位的中心距与设备箱体的轴承座孔位完全适配，装配时无需额外调整即可保障齿轮与配对传动齿轮的啮合侧隙符合设计要求；花键端的伸出长度适配常规联轴器的安装尺寸，输出端的轴径与磨辊连接套的内孔尺寸匹配，整体装配后能够保障传动系统的同轴度，降低运转过程中的振动与噪音，减少轴承、齿轮等易损件的非正常磨损，延长设备整体的维护周期。
