垂直起降无人机用大推力电动管道风扇

这款电动管道风扇主要面向垂直起降类无人机的动力系统场景设计，可作为中小型垂直起降无人机的核心升力与推进动力单元，适配需要悬停作业、垂直起降、短距快速起飞的工业级无人机应用，比如城市物流配送无人机、应急测绘无人机、消防巡检无人机等场景，能够在复杂起降环境下为无人机提供稳定可靠的动力输出，同时涵道结构的设计也能提升动力单元的使用安全性，避免旋翼外露带来的碰撞风险，适配城市楼宇间、林间作业等复杂飞行环境的使用需求。

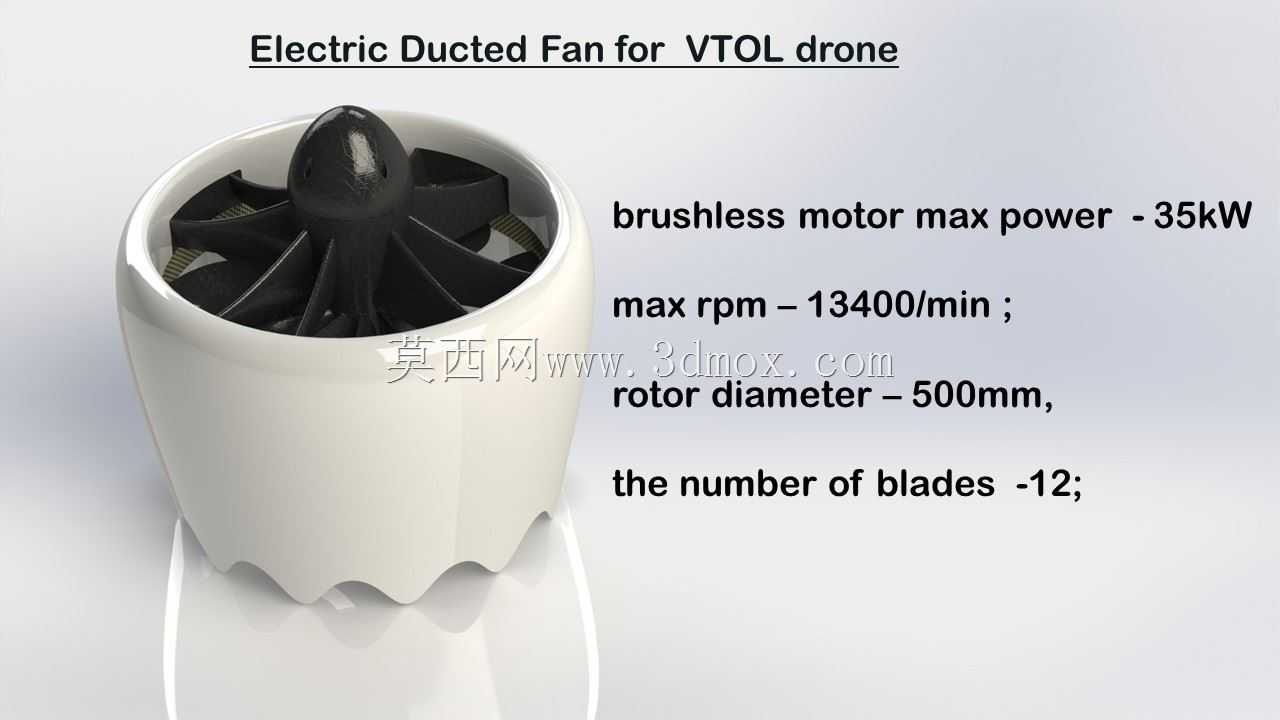

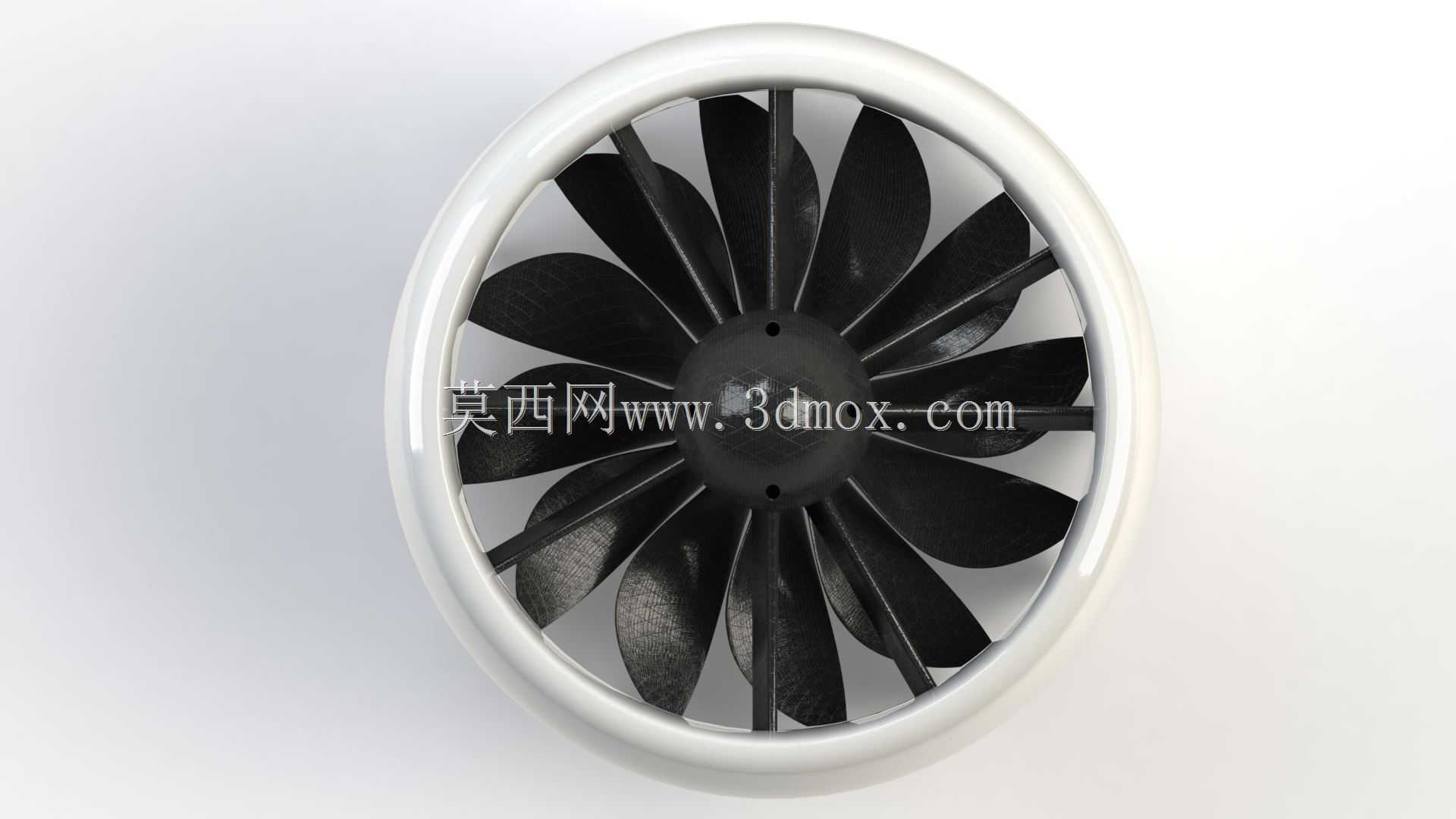

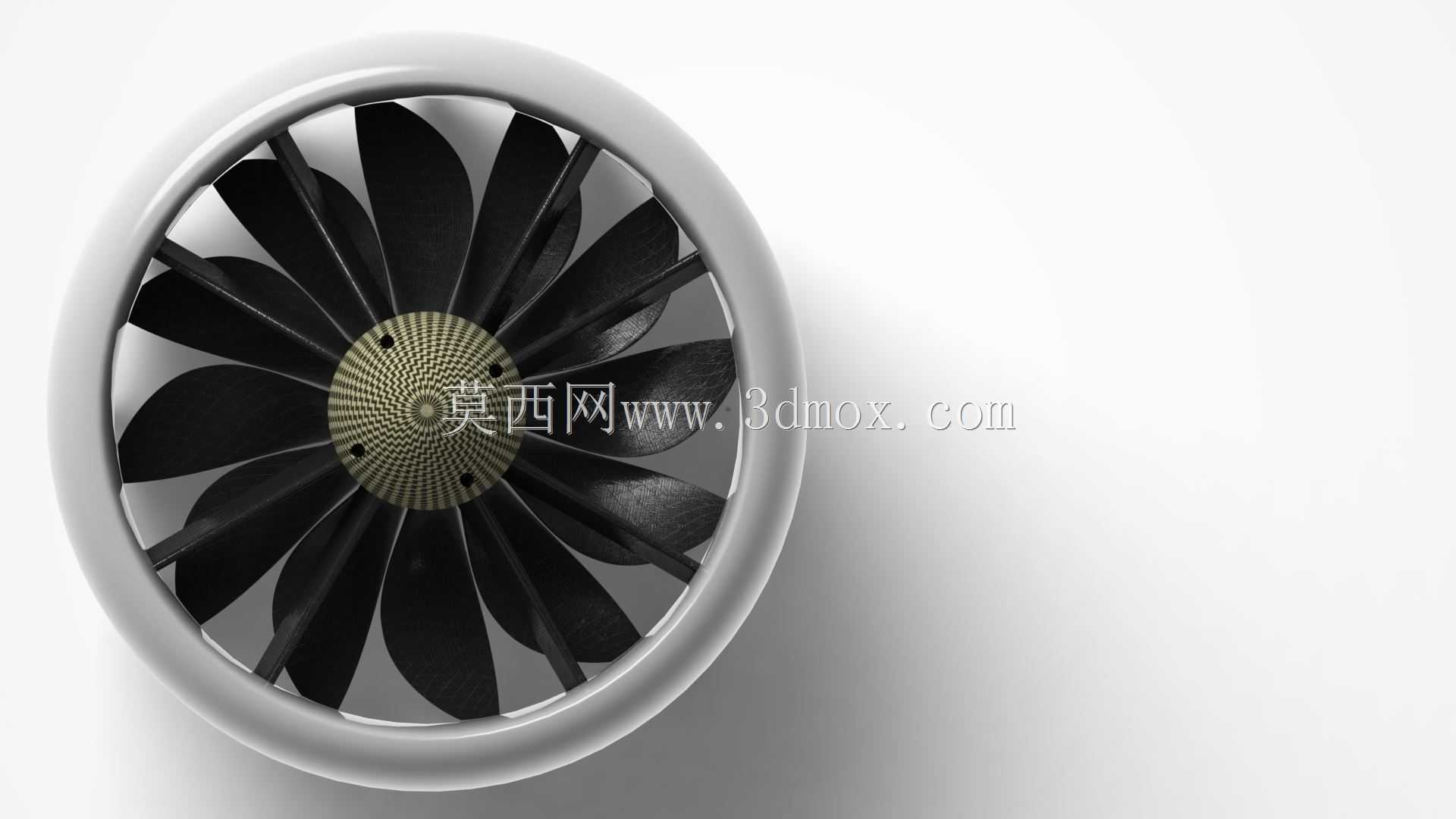

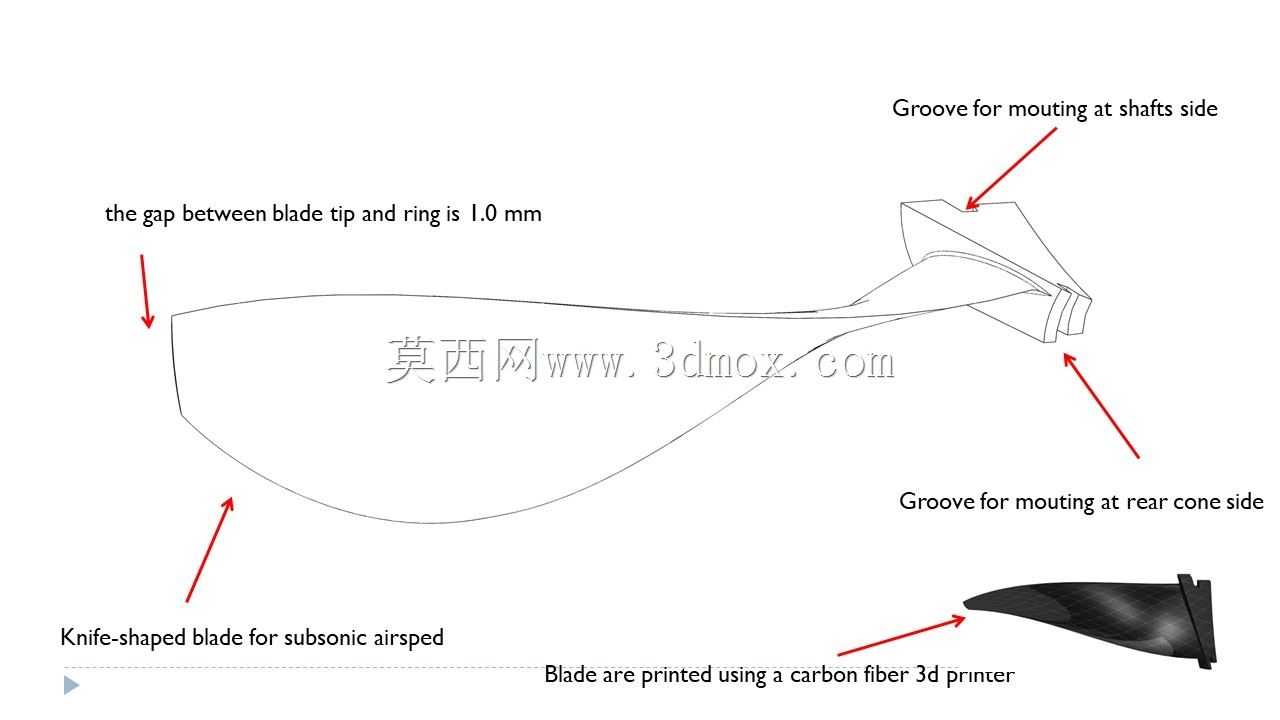

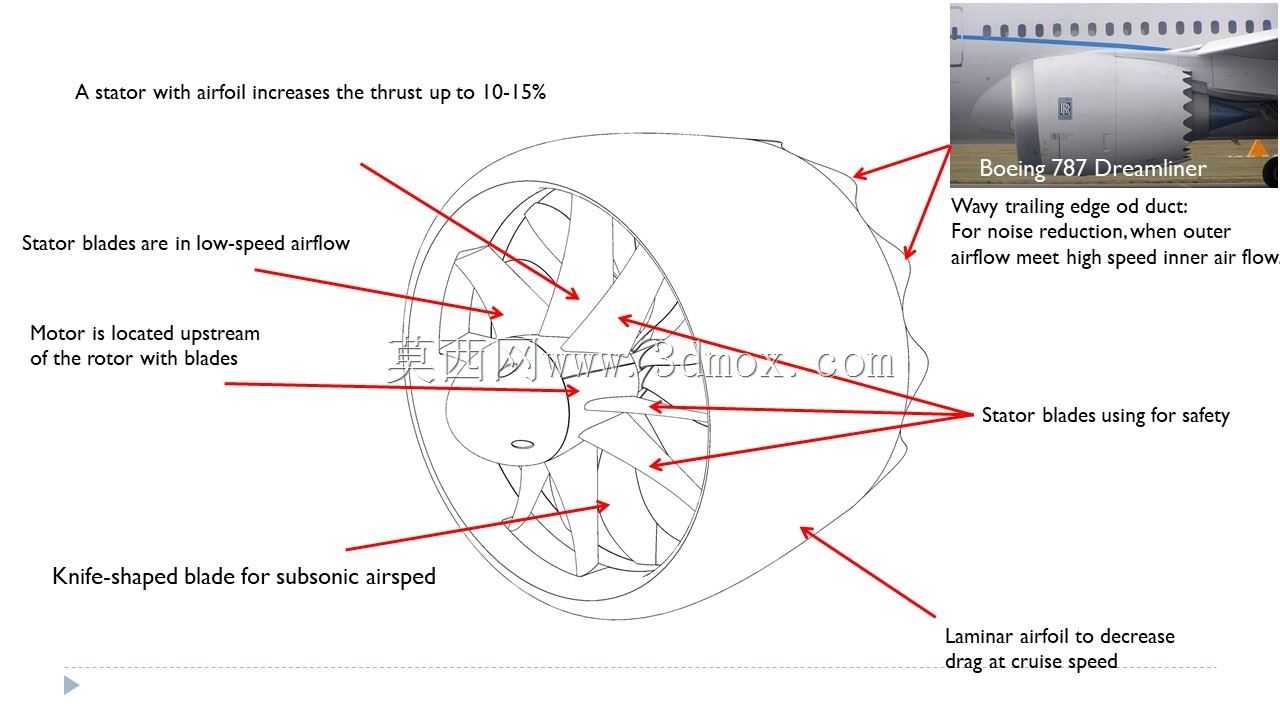

在功能特性上，该动力单元搭载的无刷电机可输出最高35kW的强劲功率，最高转速可达每分钟13400转，能够为无人机提供充沛的升力储备；转子直径设定为500mm，搭配12片精心设计的叶片结构，带翼型的定子结构可有效将推力提升10%到15%，大幅提升动力转化效率。考虑到实际飞行中的气流特性，设计阶段针对不同流速区域做了针对性的结构优化：定子叶片处于低速气流区域，主要作用是梳理气流同时保障结构安全；波形后缘的涵道管壁能够有效降低气动噪音，提升飞行过程中的静谧性；当外部气流遇到高速内部气流时，刃形叶片可以更好地适配亚音速空气流速，减少气流扰动带来的推力损失。

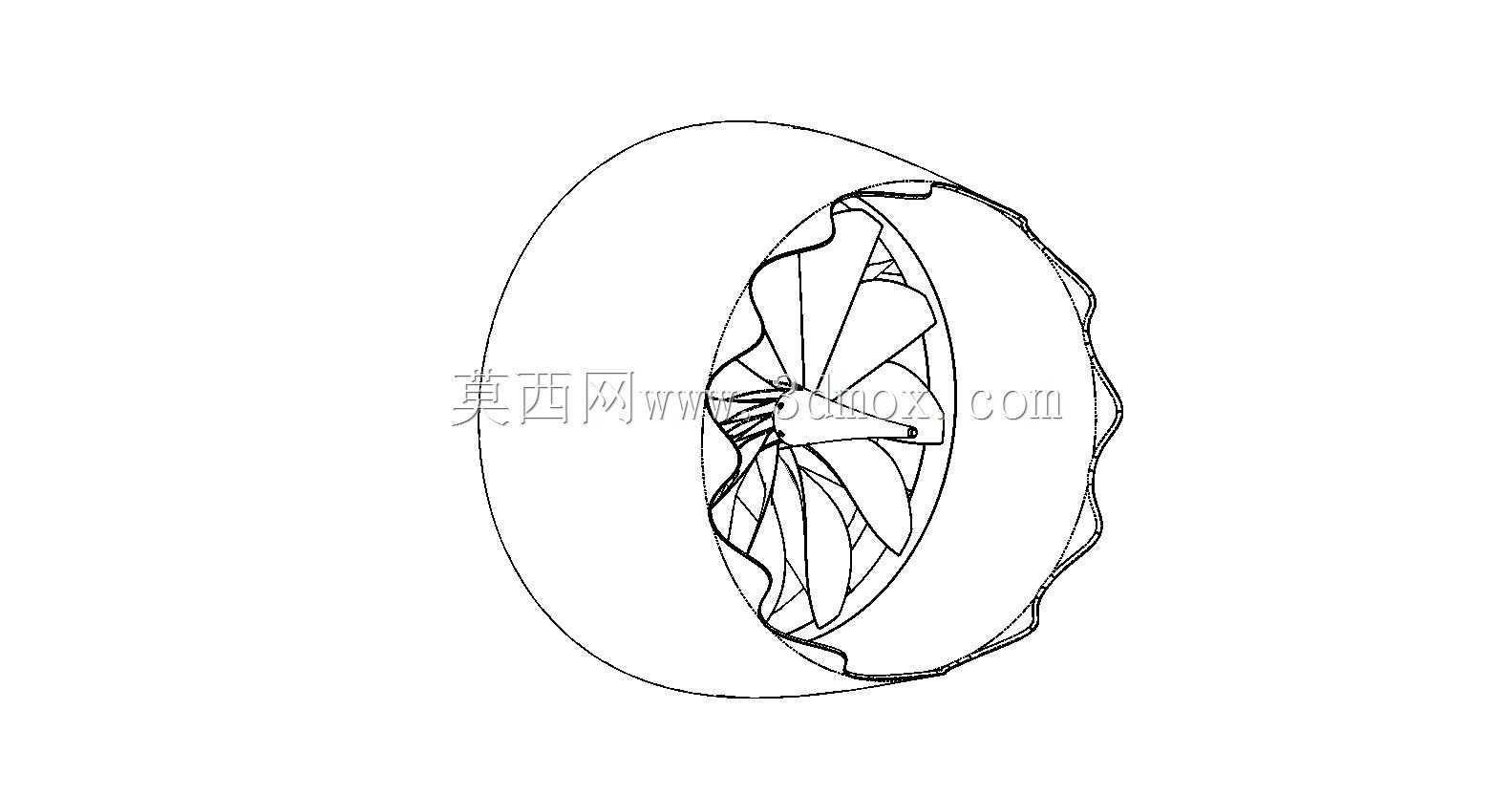

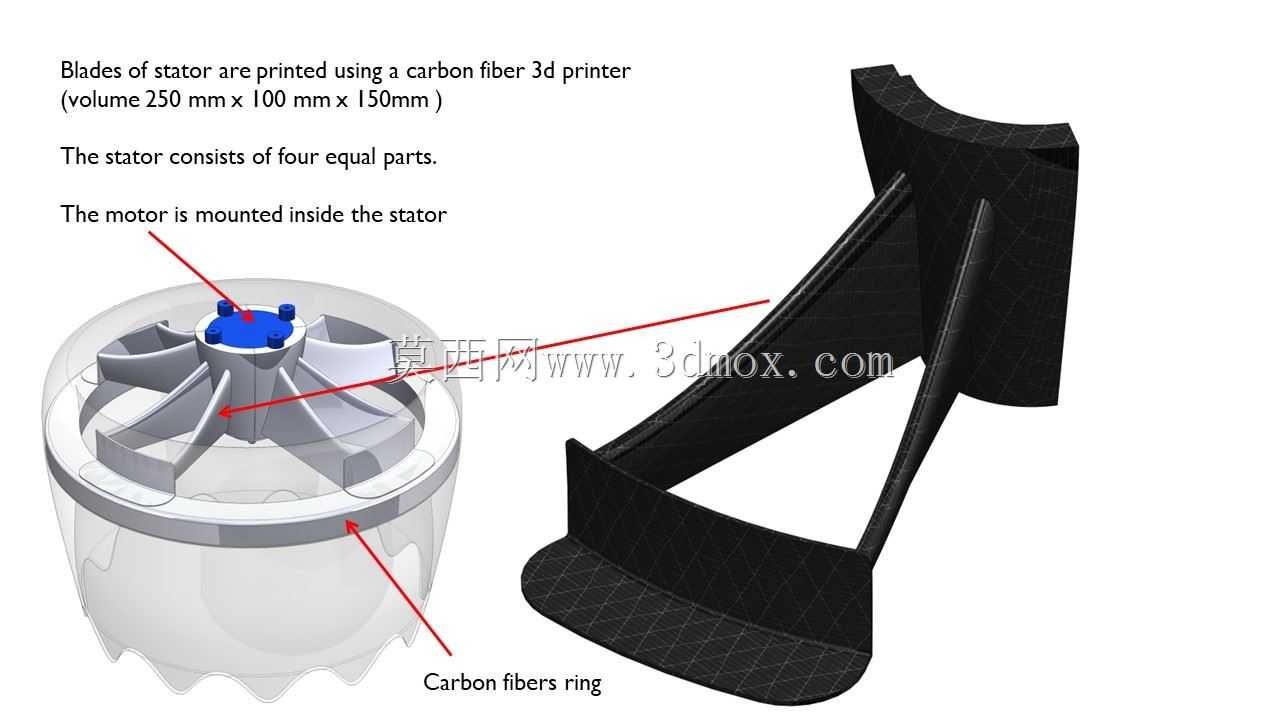

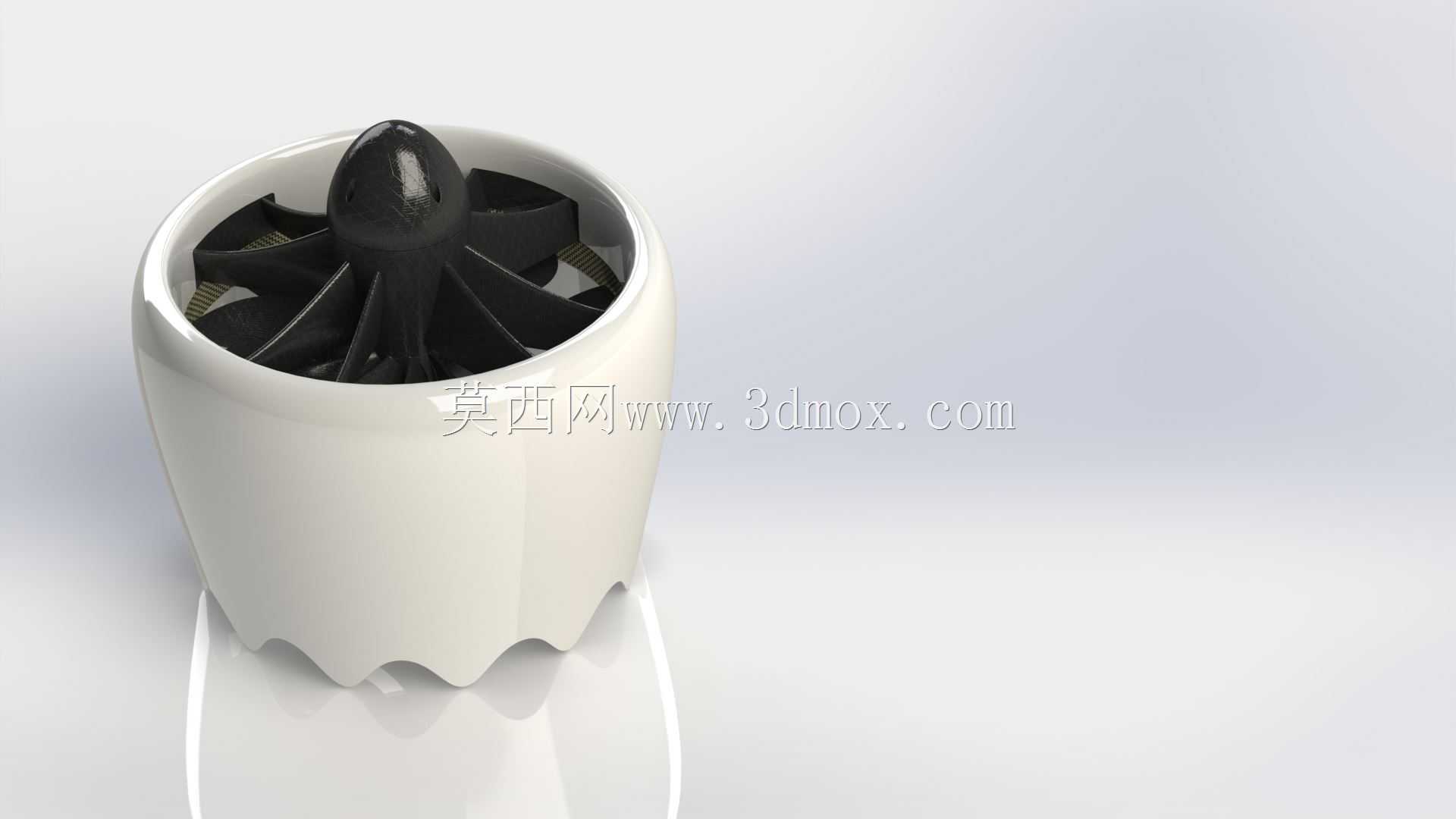

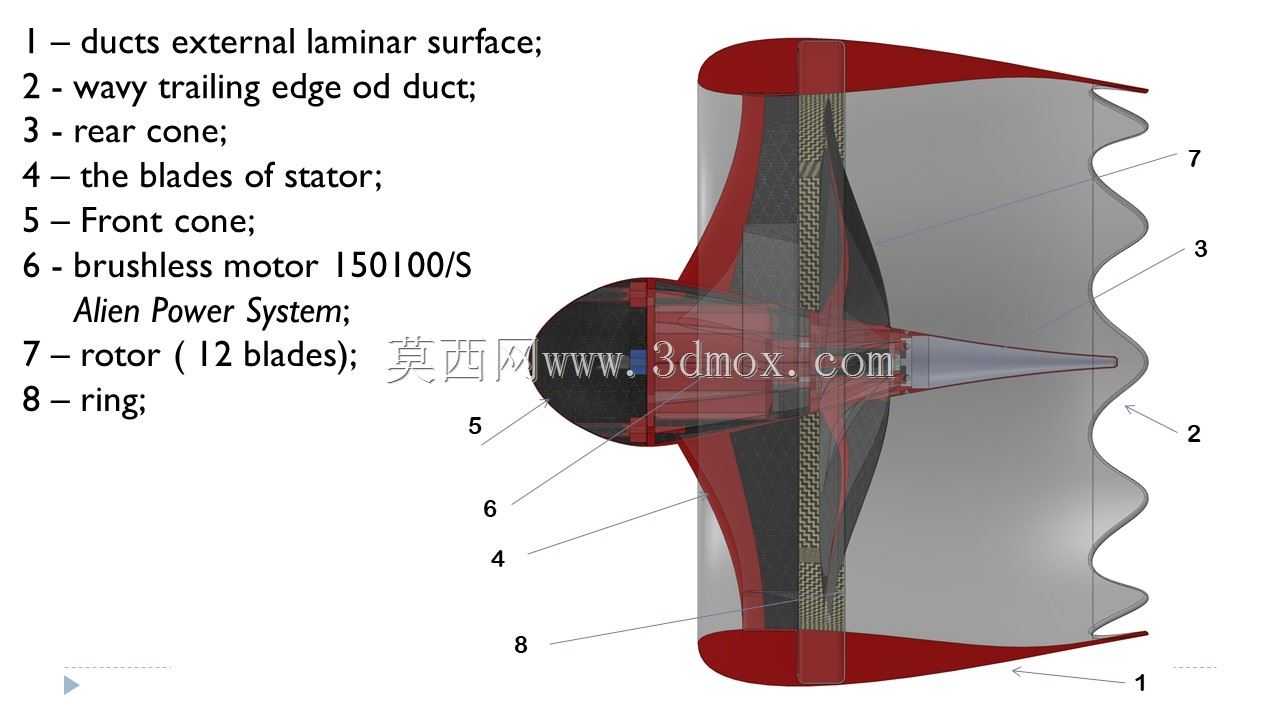

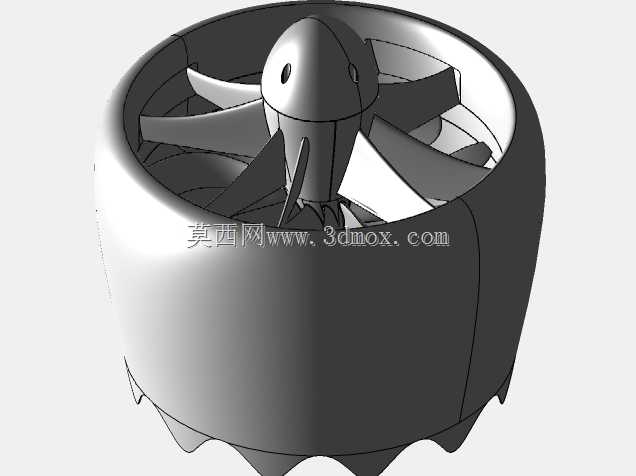

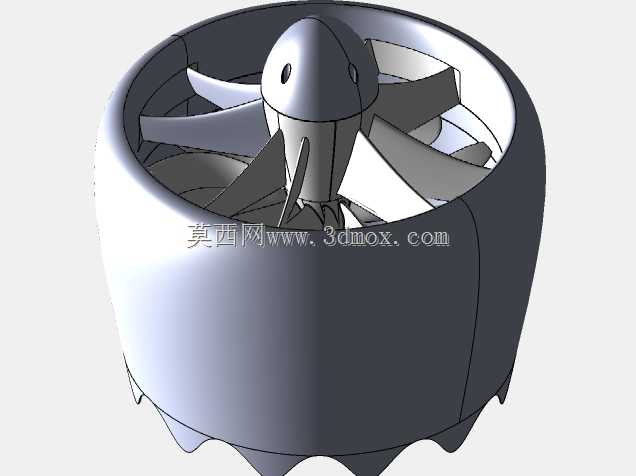

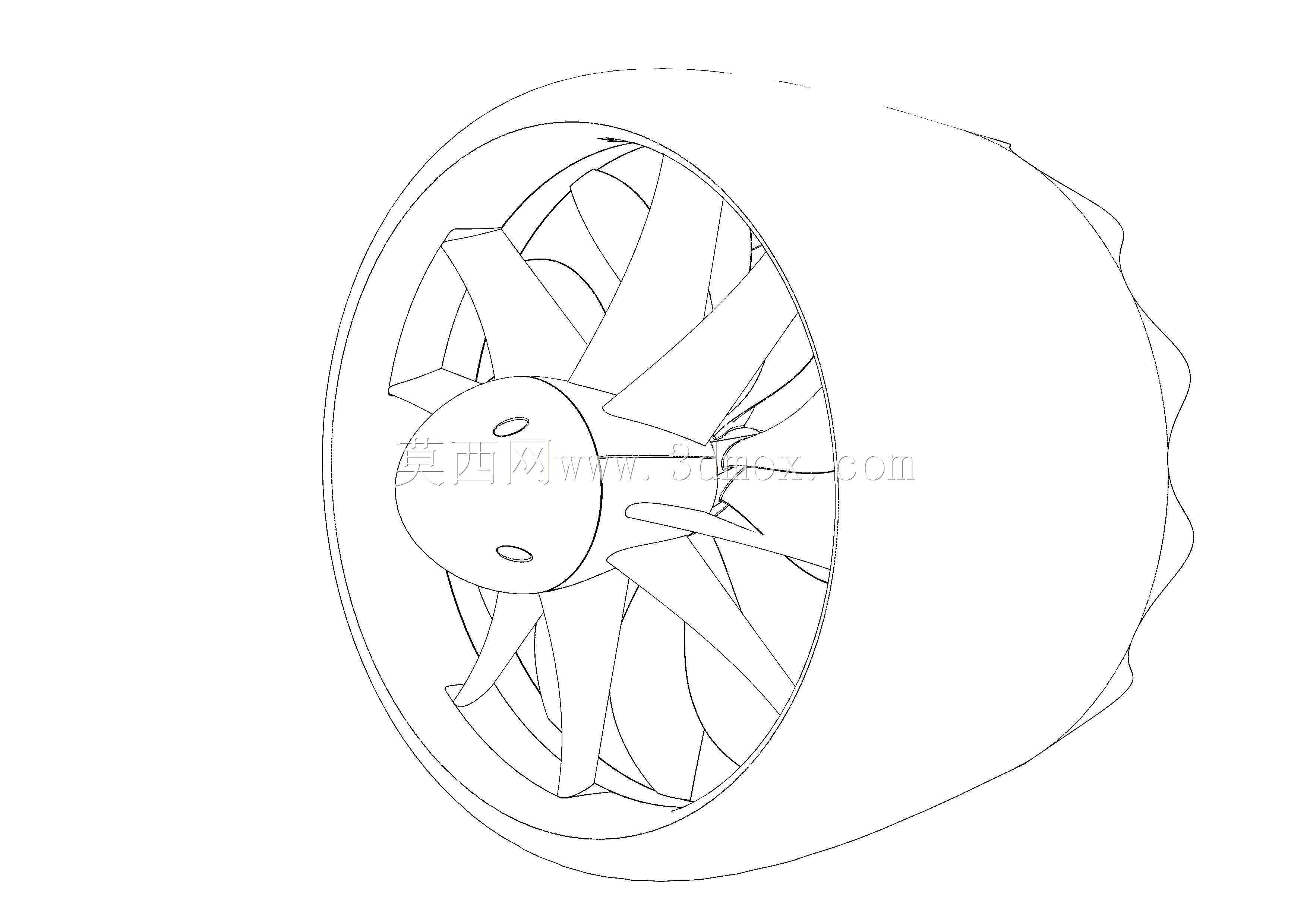

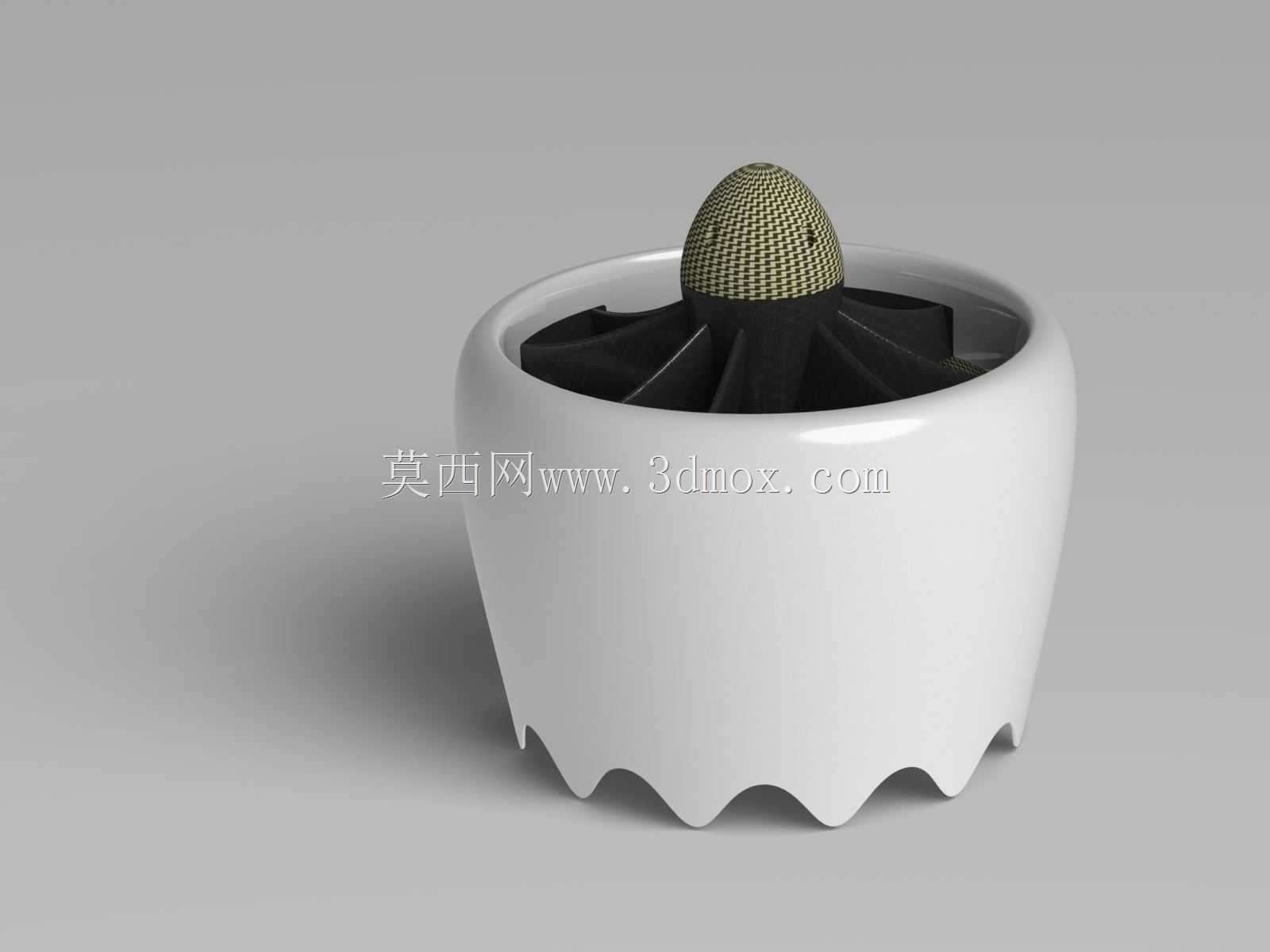

设计思路上，这款涵道风扇将电机布置在叶片的转子上游，能够让电机直接获得顺畅的进气冷却，提升高功率输出下的电机散热效率，延长动力系统的连续工作时长；外部层流翼型的壳体设计，可以有效降低巡航速度下的飞行阻力，提升无人机的巡航效率与续航表现；叶尖和环形内壁之间预留了1.0mm的合理间隙，既避免了高速转动下叶尖与管壁的剐蹭风险，又能尽可能减少叶尖漏气损失，保证推力输出的稳定性。叶片部分适配碳纤维3D打印工艺制作，能够在保证结构强度的前提下降低叶片自身重量，进一步提升动力系统的功重比，涵道外壳的底部采用波浪形收边设计，也能进一步优化出口气流的流场，减少紊流带来的效率损耗。在安装边界上，该涵道风扇整体为圆筒式集成结构，安装时只需固定涵道外壁的安装点位即可完成装配，不需要额外设计复杂的旋翼防护结构，能够简化无人机机身的动力安装结构设计，降低整机的设计与装配难度。
