可穿线增材制造一体式球铰结构

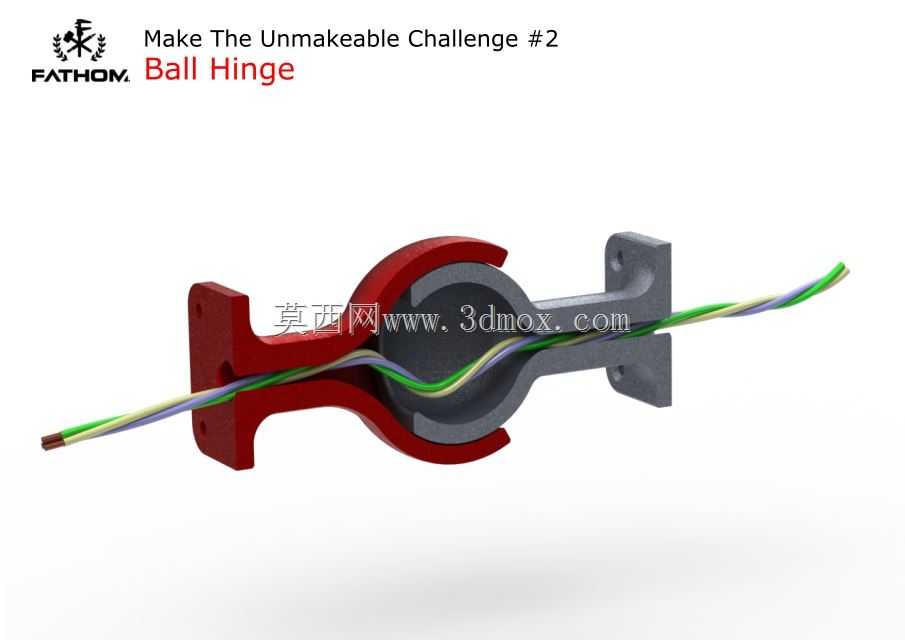

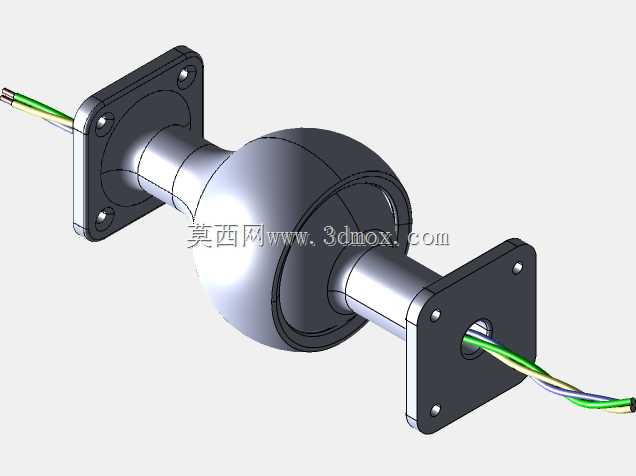

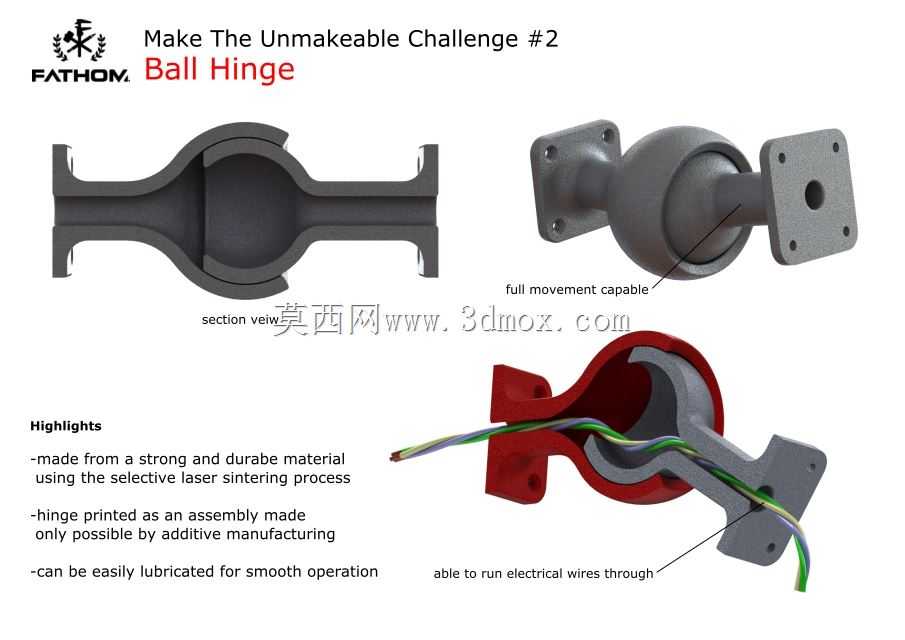

这款球铰结构突破了传统铰接件的加工与功能局限，依托增材制造工艺实现了一体化铰接组件的成型，无需后续装配工序即可获得完整的活动铰接副，在家具活动连接件、工业设备走线铰接位、轻型机械转动关节等场景中都能发挥适配作用。从实际用途来看，它既可以作为需要绕轴线多自由度旋转的枢轴结构，承载对应工况下的径向与轴向载荷，满足部件间多角度转动调节的需求，也能利用自身中空的结构通道，为电气线路、柔性软管提供穿行走线空间，避免线路在部件转动过程中出现弯折磨损、拉扯脱落的问题，同时还可作为润滑介质的流通通道，方便日常运维时加注润滑脂，保障铰接副长期运转的顺滑度，降低转动卡顿、磨损异响的故障概率。在功能特性上，该球铰采用选择性激光烧结工艺成型，可选用高强度耐用的工程材料或金属粉末加工，成型后的铰接副配合间隙均匀，能够实现全角度的摆动转动，转动过程无明显卡滞，同时一体化打印的结构避免了传统分体装配球铰存在的连接松动、密封间隙大的问题，结构整体性更强。设计思路上，这款结构充分利用了增材制造无需开模、可成型复杂内腔与装配结构的优势，将球头、球窝、两端安装法兰整合为单一打印组件，省去了传统球铰生产所需的分体加工、压装装配、铆接固定等多道工序，同时在球窝与球头的配合面预留了均匀的活动间隙，既保证转动灵活性，也避免间隙过大导致的晃动量超标；两端的法兰安装面预留了标准螺栓安装孔，可直接通过螺栓与待连接部件固定，无需额外设计转接结构。从安装边界来看，该球铰整体为对称式轴向布局，两端法兰为方形带安装孔结构，安装时仅需保证两端对接面的平面度符合要求，预留出球头摆动所需的径向空间即可，无需额外预留装配操作空间，整体结构紧凑，可适配安装空间受限的铰接场景，中空走线通道的内径可满足常规多芯控制线缆、小直径气动软管的穿过需求，适配多数轻型设备的走线铰接需求。
