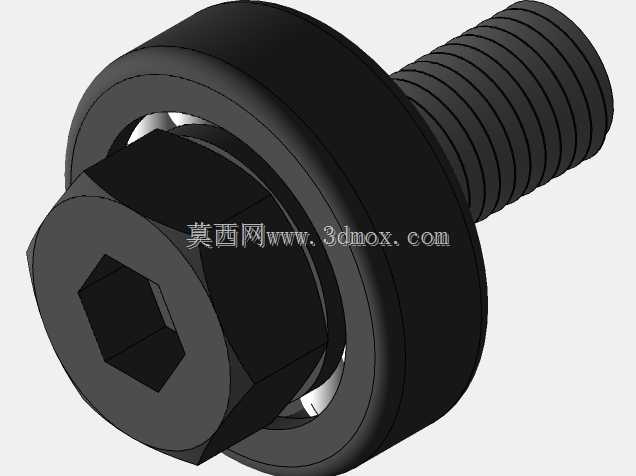

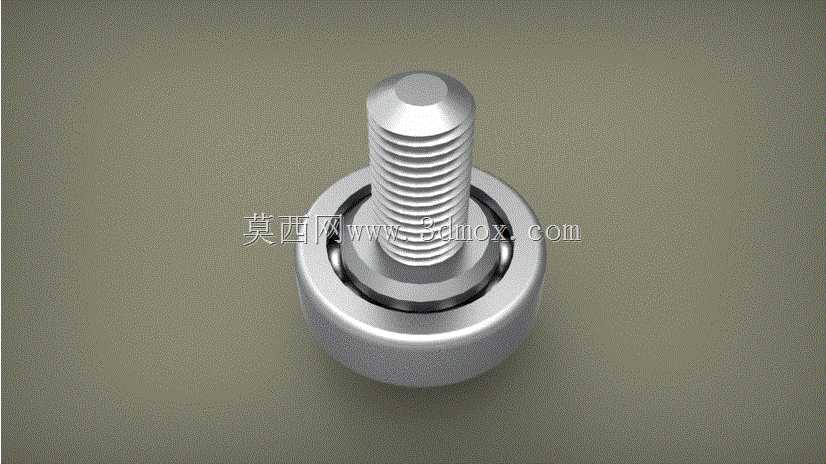

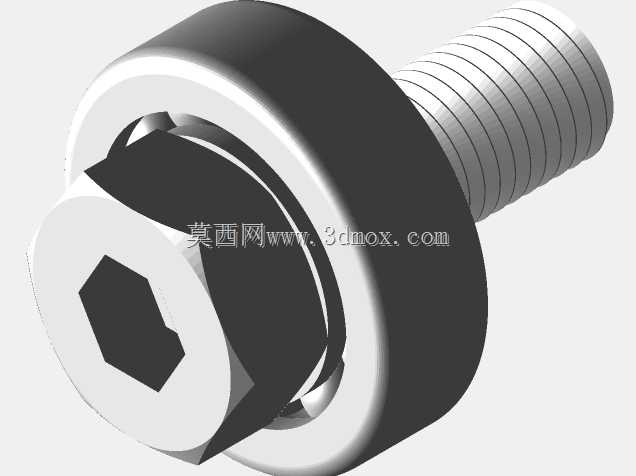

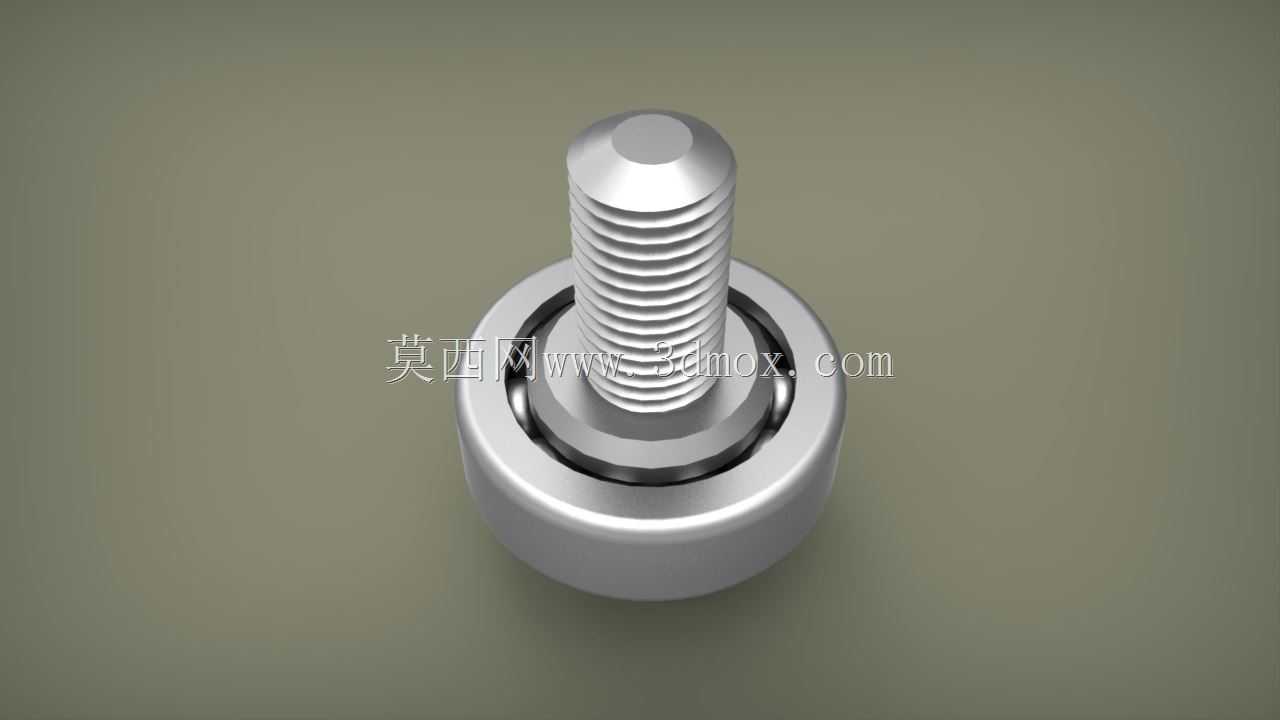

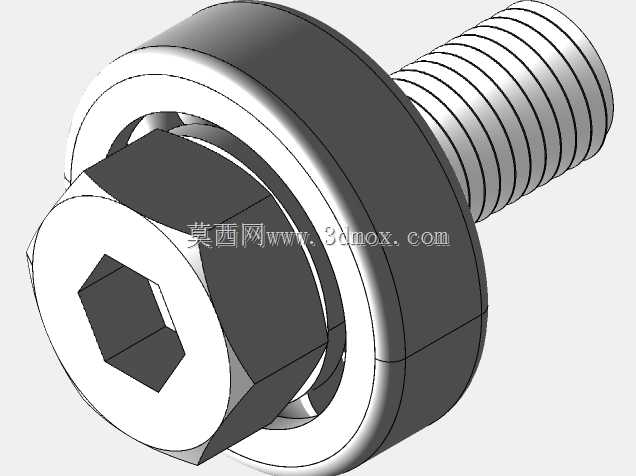

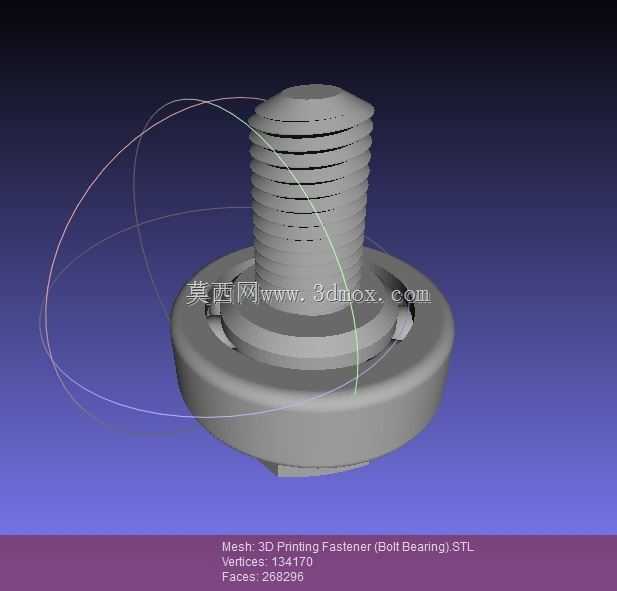

集成轴承结构的内六角螺栓紧固件

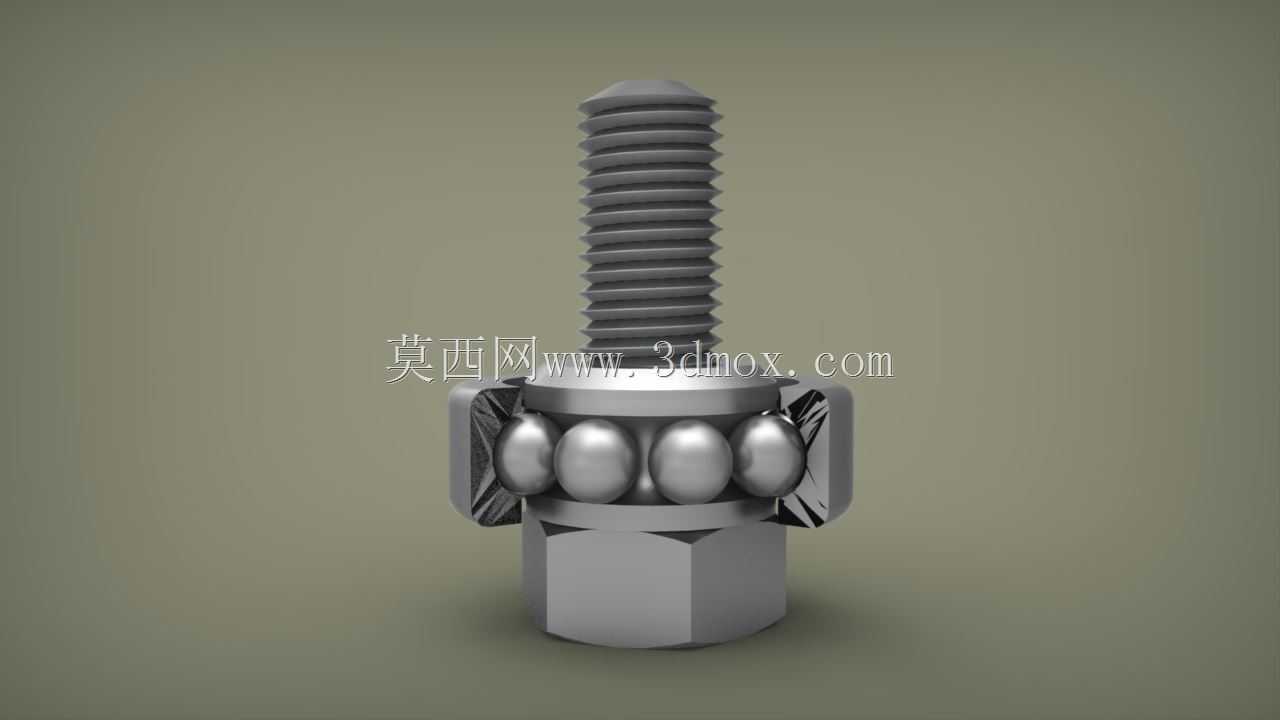

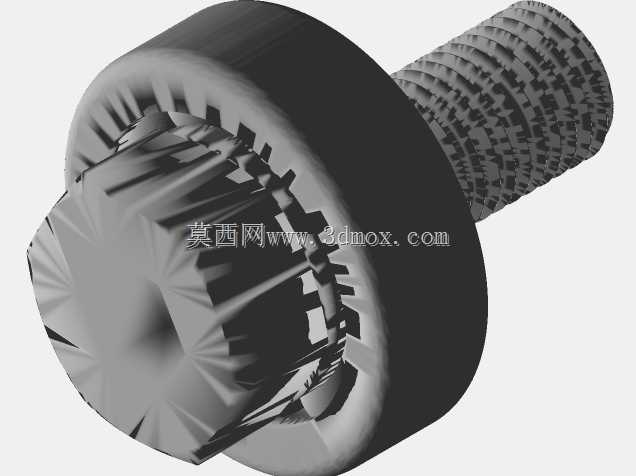

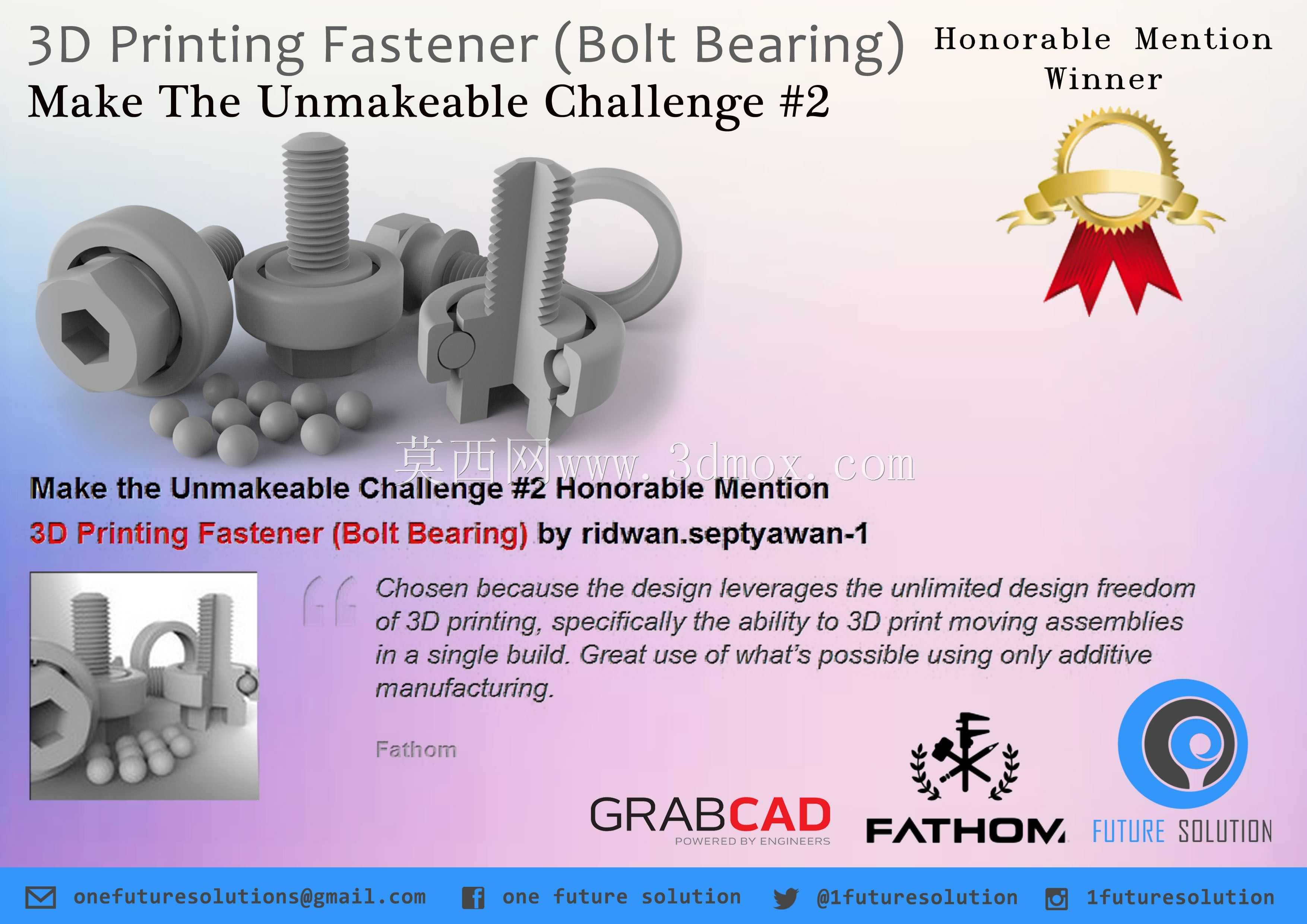

这款集成轴承结构的螺栓紧固件，是面向家具装配、小型机械装调、3D打印定制装具场景开发的复合型连接零件，解决了传统螺栓紧固后连接件无法顺畅转动、需要额外加装轴承组件的痛点，在需要转动副的紧凑装配场景中可以大幅减少零件数量，压缩装配空间。在实际应用中，这类零件常被用于家具活动柜门的转轴连接、小型展示架的旋转基座固定、桌面文创摆件的转动结构、简易实验工装的可调连接位，不需要额外搭配轴承座、挡圈等附属零件，单个零件即可同时实现紧固连接与低阻尼旋转的双重功能。从功能特性来看，该零件将ISO角接触球轴承的外圈结构与螺栓头部集成设计，轴承内圈与螺栓杆身做同轴限位，螺栓拧紧后轴承部分可以独立顺畅转动，不会因为螺栓锁死导致转动副卡滞；螺栓头部设计有标准内六角槽，可以使用常规内六角扳手完成拧紧操作，不需要特殊定制工具，适配常规装配作业习惯。设计思路上打破了传统螺栓仅做紧固连接的功能边界，把日常装配中经常搭配使用的螺栓与微型轴承做一体化整合，针对小尺寸紧凑安装场景做了结构优化，省去了轴承与螺栓的同轴度调校步骤，降低了小尺寸转动结构的装配难度，同时一体化结构也避免了分体装配时轴承与螺栓偏心导致的转动卡顿、磨损加快问题。外形尺寸与安装边界方面，该紧固件适配M8规格的安装螺纹孔，轴承部分外径为22mm，轴承段厚度为7mm，螺栓杆身长度为16mm，安装时需要在被连接件上预留直径8mm的螺栓过孔，转动侧需要预留直径不小于22mm、深度不小于7mm的沉台空间来容纳轴承结构，拧紧后螺栓端面与轴承端面齐平，不会突出安装面影响外观与其他零件装配；轴承转动部分的径向间隙控制在常规微型轴承的精度范围内，转动阻尼均匀，没有明显窜动，可以满足低载荷场景下的长期转动使用需求，适配热塑性塑料等常见3D打印材料的装配特性，也可以用于常规金属薄板、塑料板材的连接场景。
