微型深沟球MR105轴承结构设计

这款微型深沟球轴承主要面向小空间精密传动场景设计，常见于小型伺服电机输出端、精密仪器仪表转轴、牙科医疗手持设备、微型无人机旋翼转轴、办公自动化设备走纸机构等对安装空间有严格限制、同时对回转精度有较高要求的传动部位，能够在极小的安装边界内为回转部件提供稳定的径向支撑，同时可承受一定程度的轻度轴向载荷，保障转轴在高速回转过程中不会出现径向窜动，降低回转摩擦阻力，提升整套传动机构的运行效率与使用寿命。

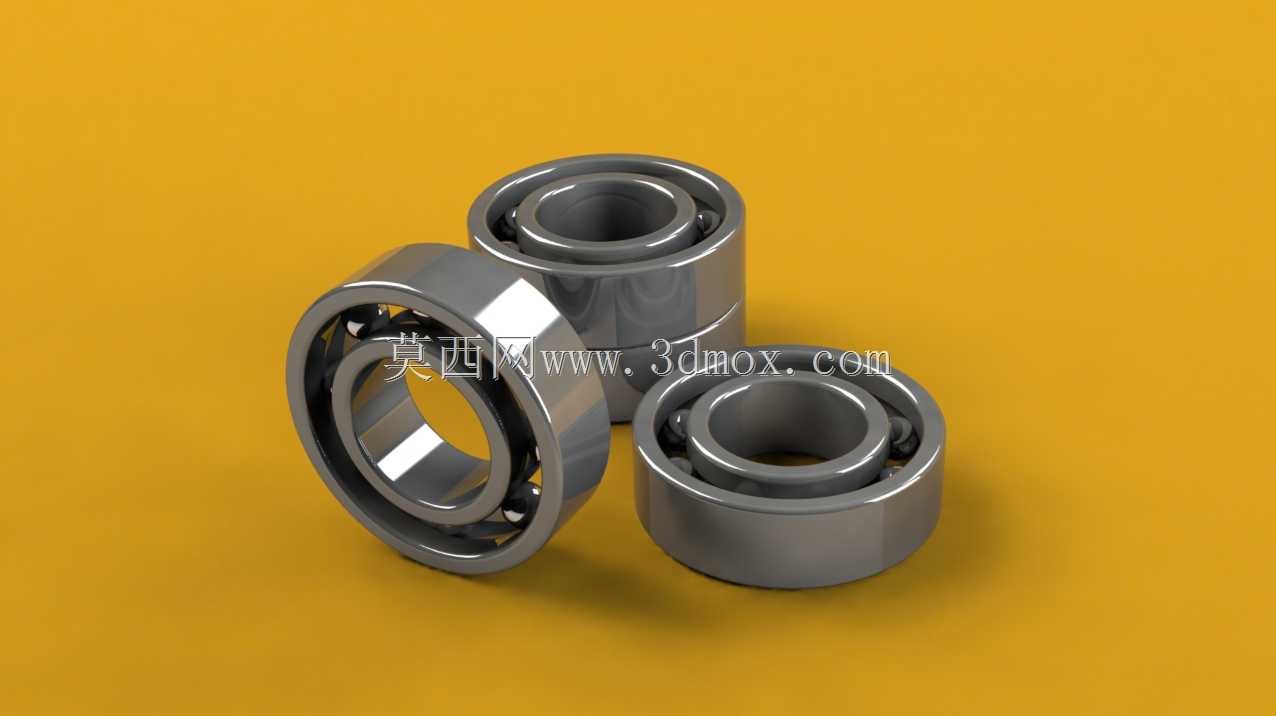

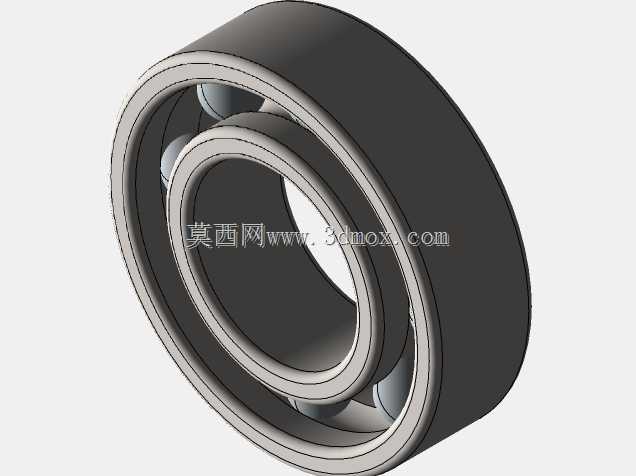

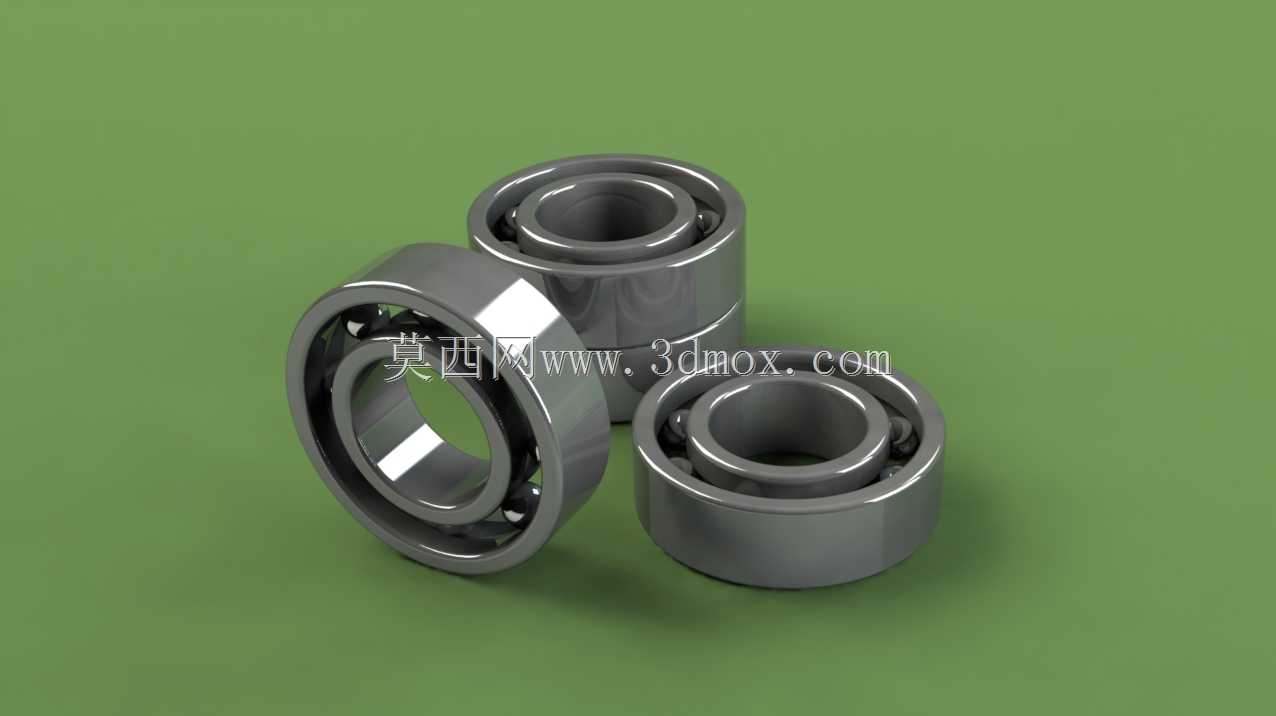

从产品功能特性来看，该轴承属于开式微型深沟球结构，内圈、外圈均采用高碳铬轴承钢经淬火热处理加工而成，滚道表面经过超精研磨处理，表面粗糙度控制在极低水平，能够有效降低钢球滚动过程中的摩擦损耗；内部装填的滚动体为高精度微型钢球，通过保持架实现均匀分隔，避免钢球在运转过程中相互碰撞摩擦，同时保障每个钢球受力均匀，在高速回转工况下仍能保持平稳的运行状态，不会出现明显的振动与噪音。

在设计思路上，这款轴承严格遵循微型轴承的紧凑化设计原则，在保证结构强度与额定载荷满足使用要求的前提下，尽可能压缩径向与轴向的安装尺寸，适配小型化设备的内部空间布局；滚道曲率设计经过反复优化，既保证钢球与滚道的接触应力处于材料许用范围内，又能将运转过程中的摩擦扭矩控制在极低水平，适配低功耗驱动的微型设备使用需求；轴承的倒角尺寸经过精准设计，既能够避免安装过程中出现棱边磕碰损伤配合面，又不会额外占用安装空间，保障装配过程顺畅。

从外形尺寸与安装边界来看，该轴承内径为5mm，适配直径5mm的精密转轴装配，外径为10mm，适配安装座内孔10mm的安装位，轴承整体宽度为3mm，轴向安装空间仅需预留3mm以上即可完成装配；安装过程中需注意配合面的公差控制，内圈与转轴采用过渡配合，外圈与安装座孔采用间隙配合，避免过盈量过大导致轴承径向游隙被压缩，进而出现运转卡滞、温升过快的问题，同时装配时需保证压装力均匀作用在对应套圈端面，避免通过滚动体传递压装力造成滚道或钢球损伤，影响轴承后续的使用精度与寿命。在日常使用场景中，这类微型轴承能够在中等转速、轻载荷的工况下长期稳定运行，为精密小型设备的回转部件提供可靠的支撑保障。
