自行车整车生产车间产线布局方案

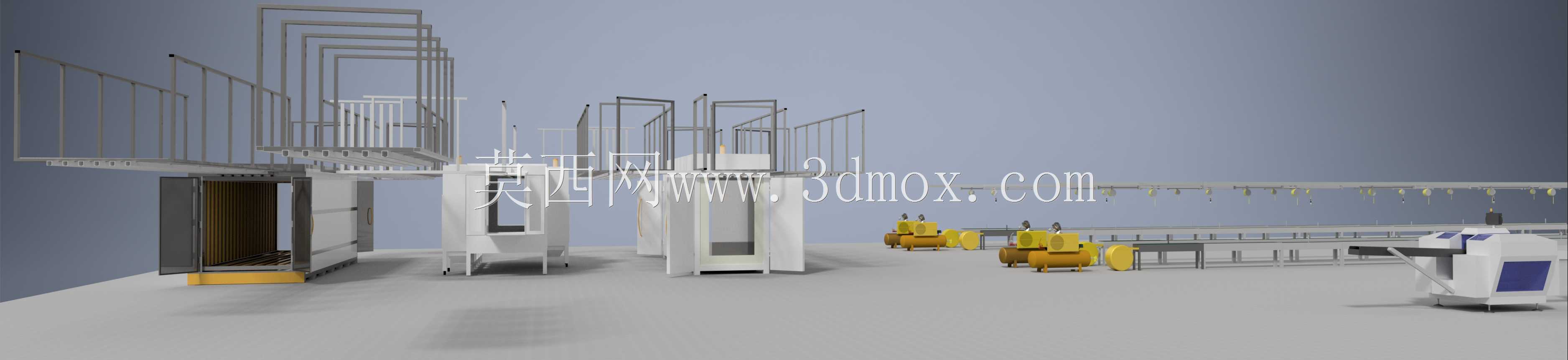

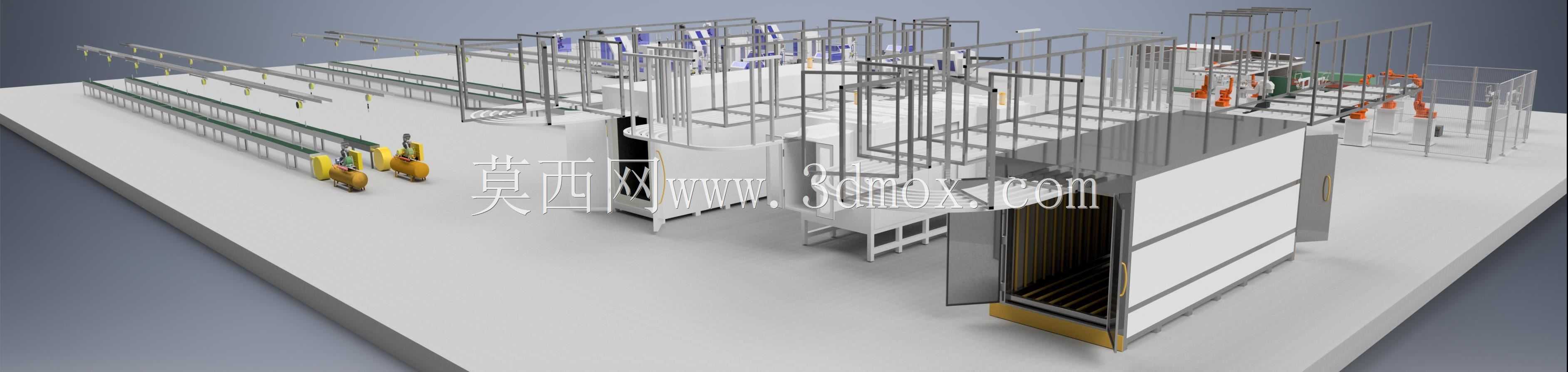

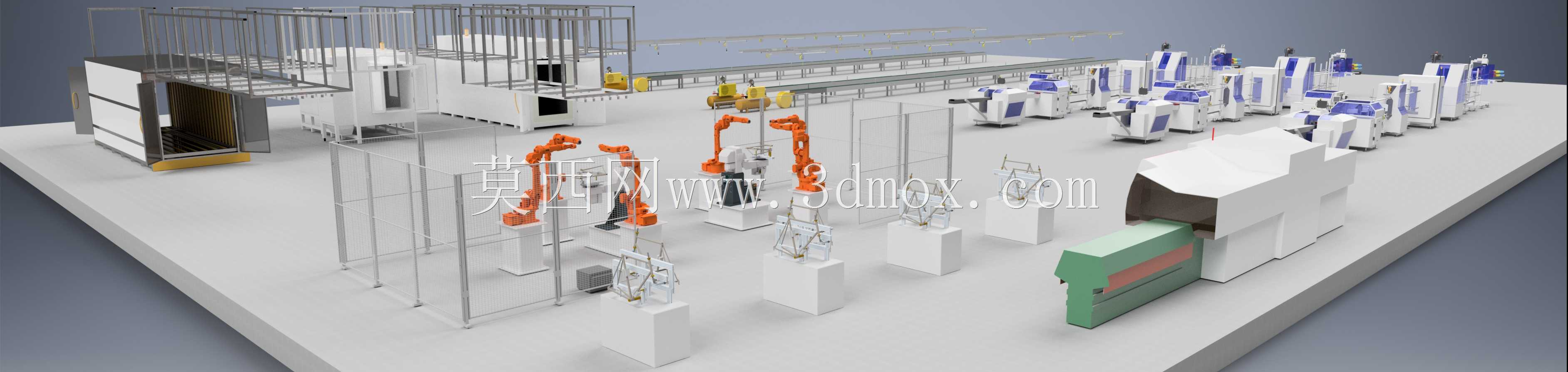

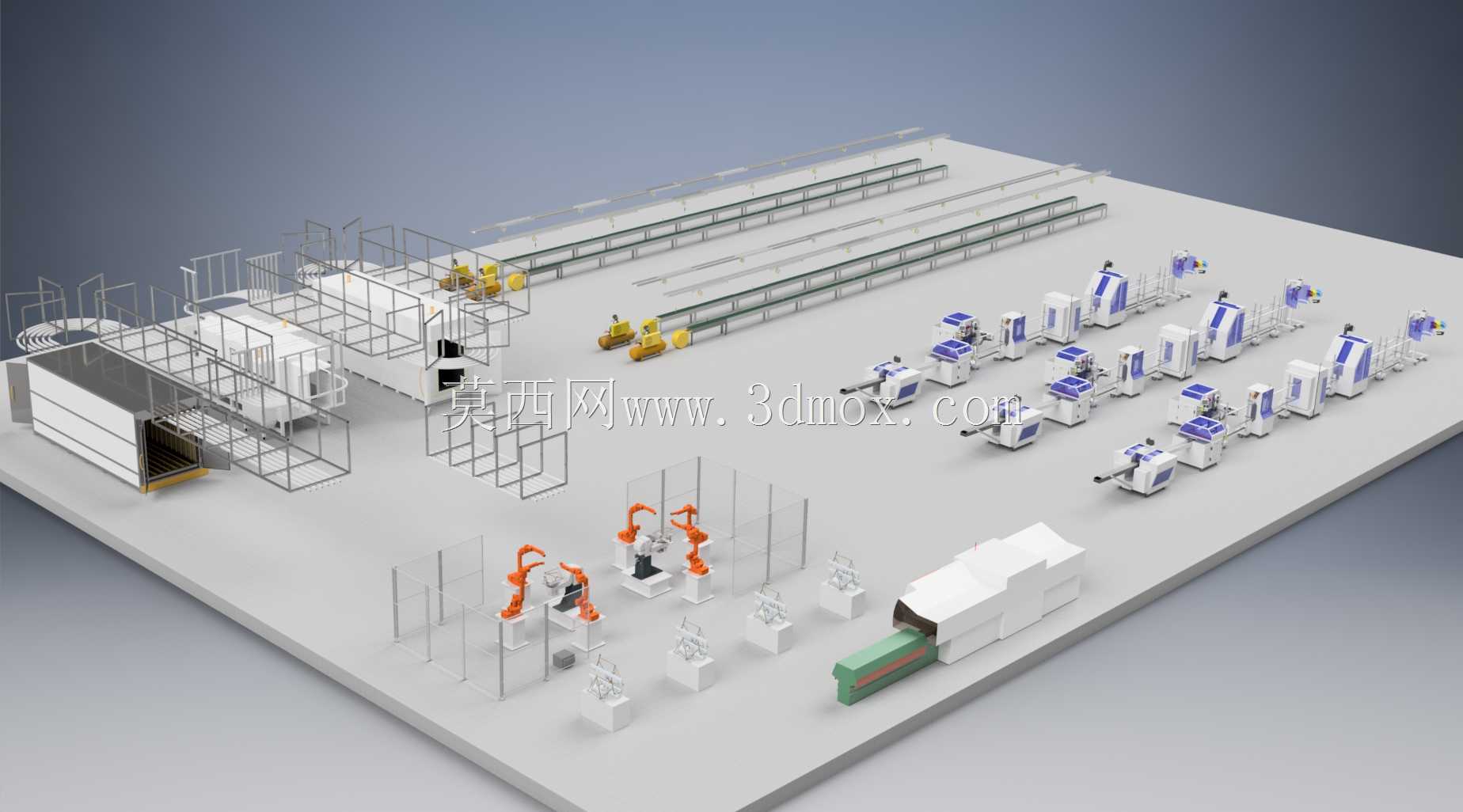

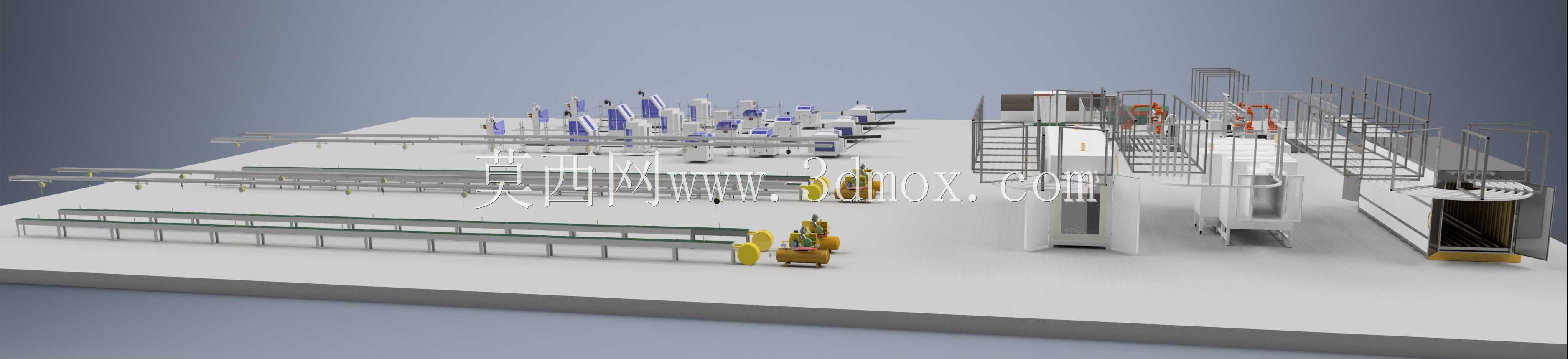

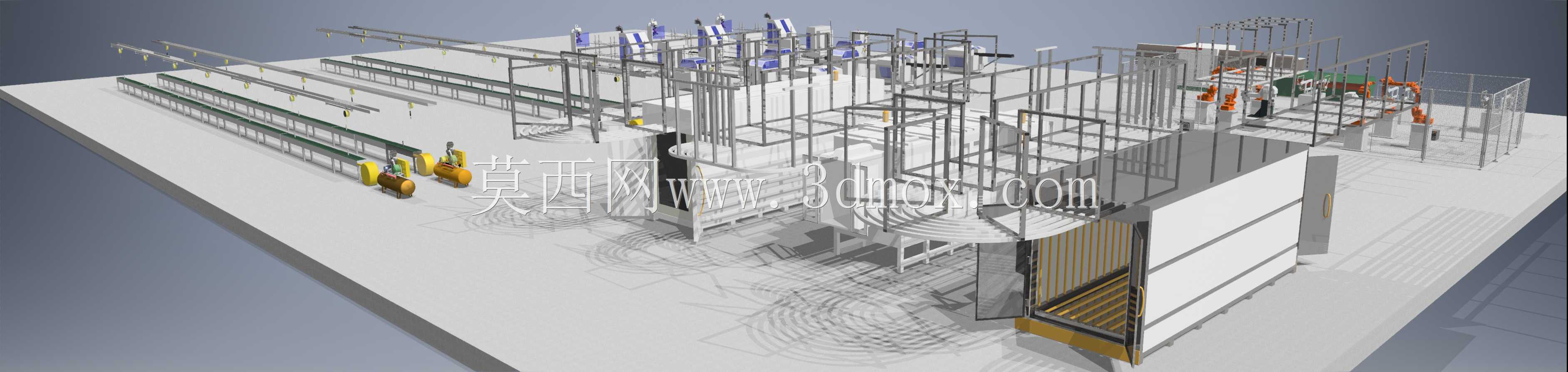

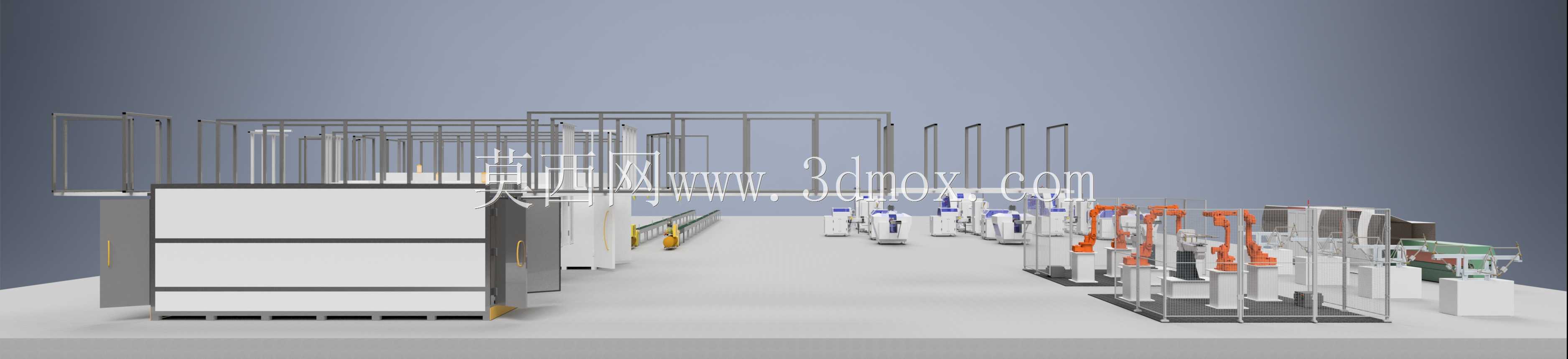

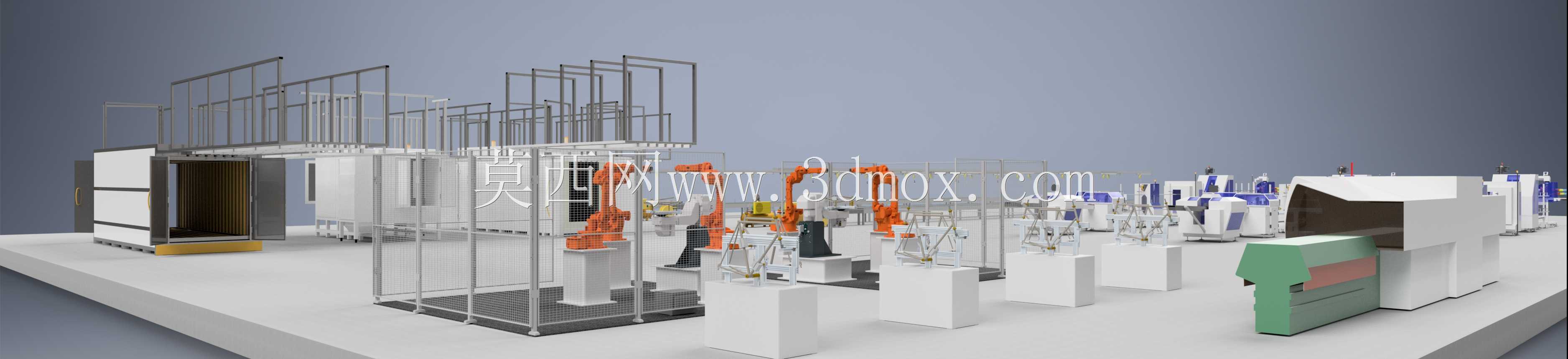

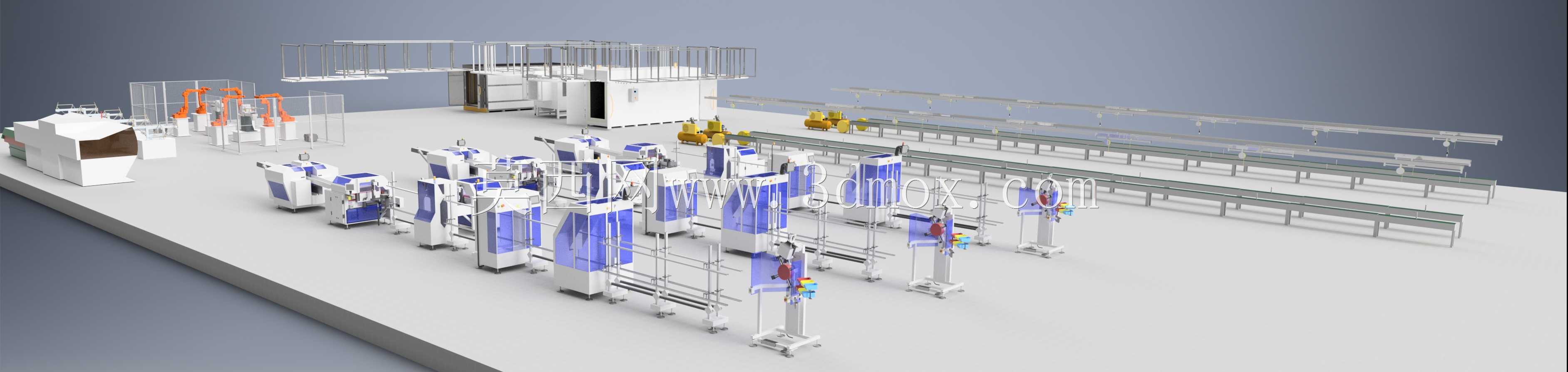

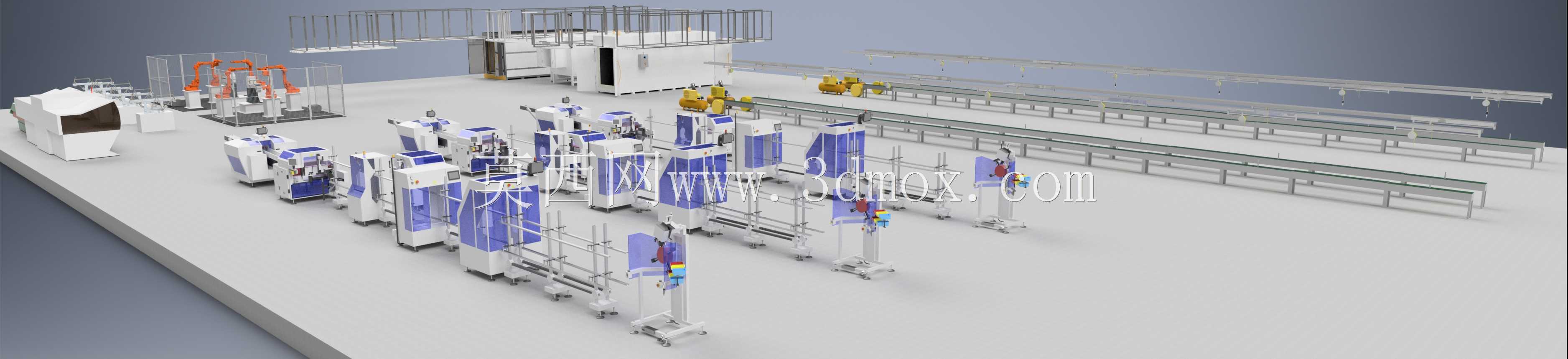

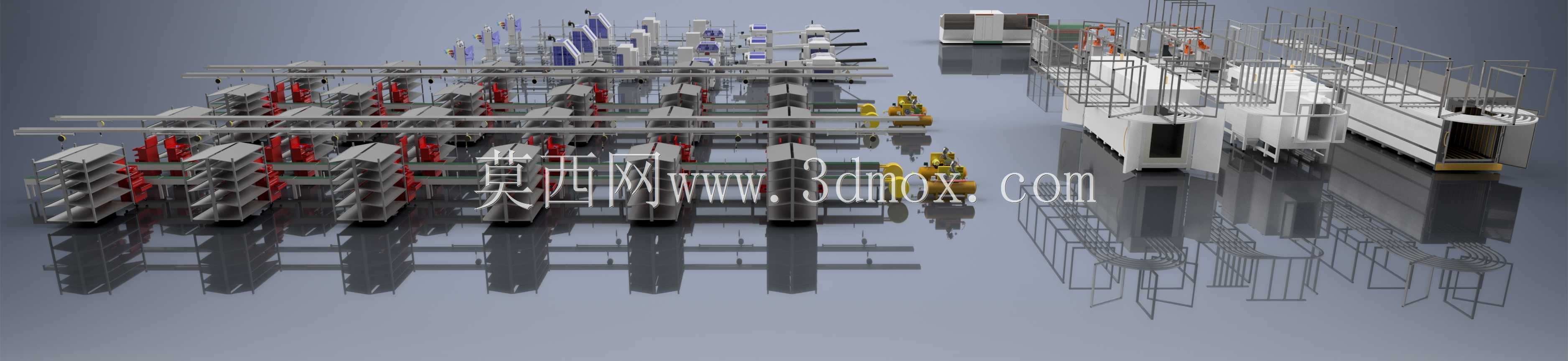

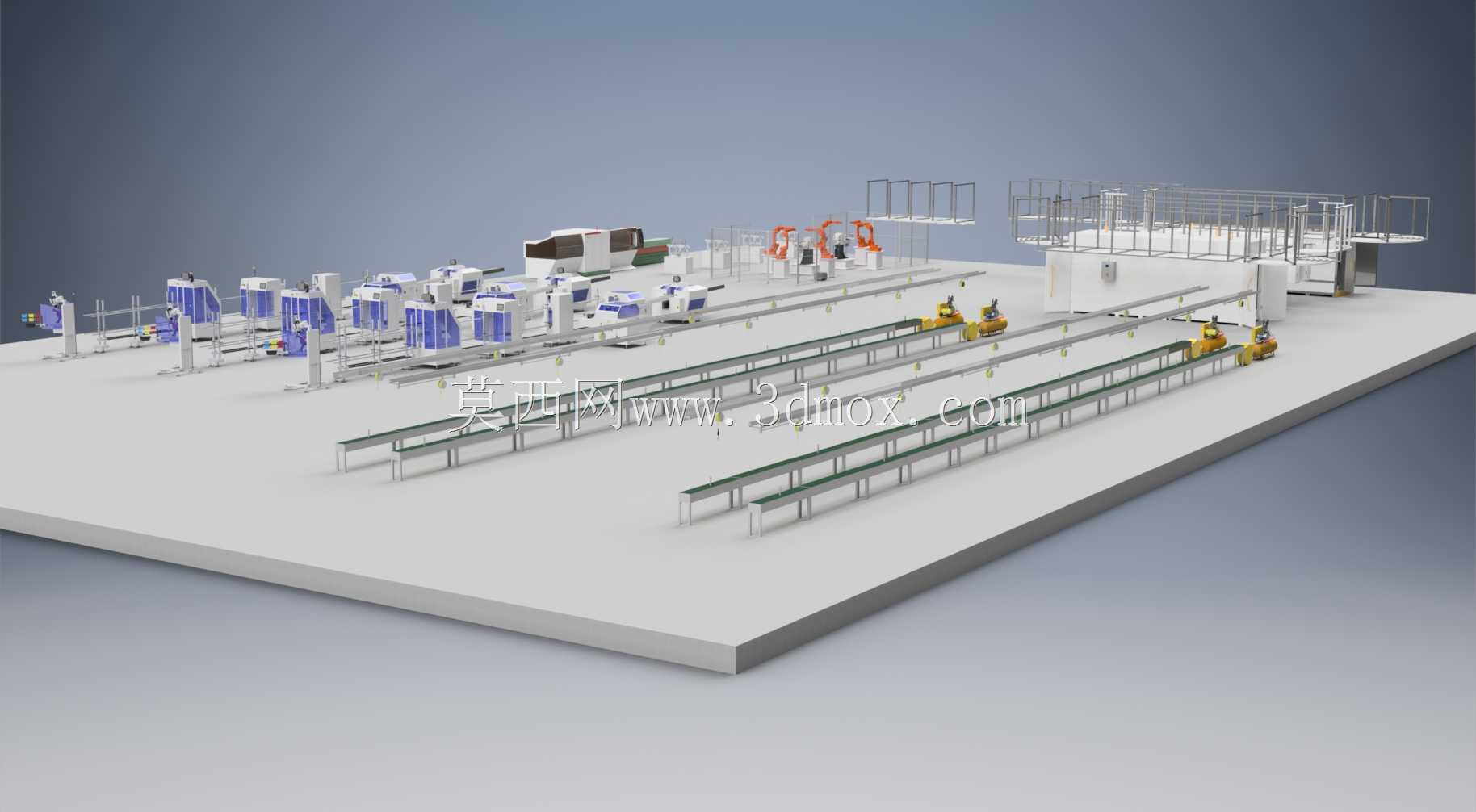

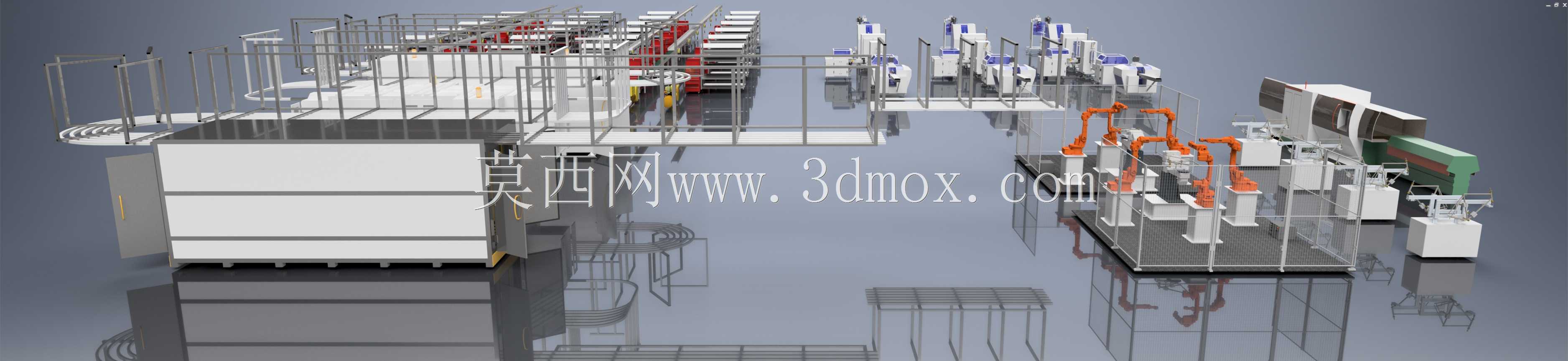

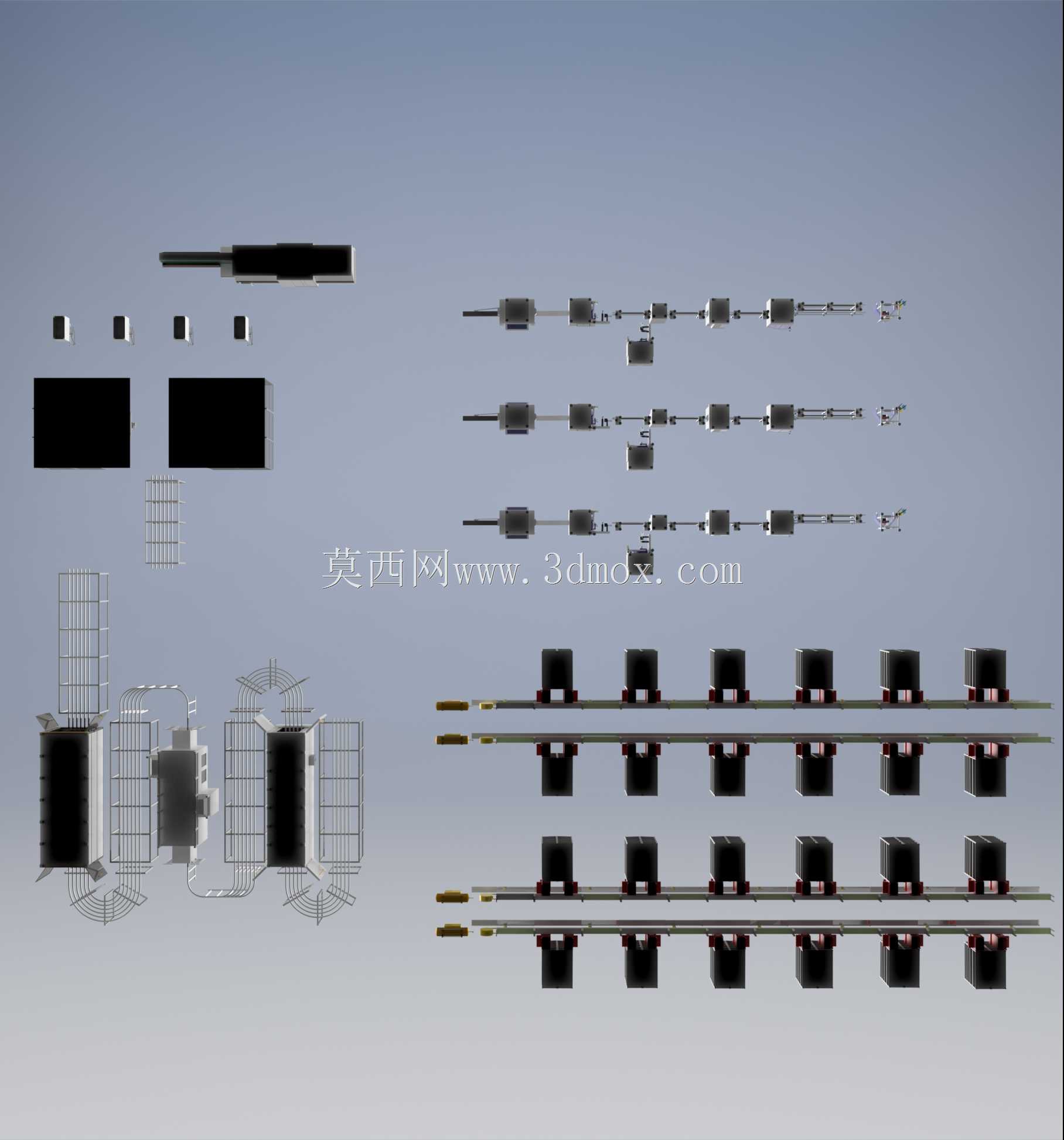

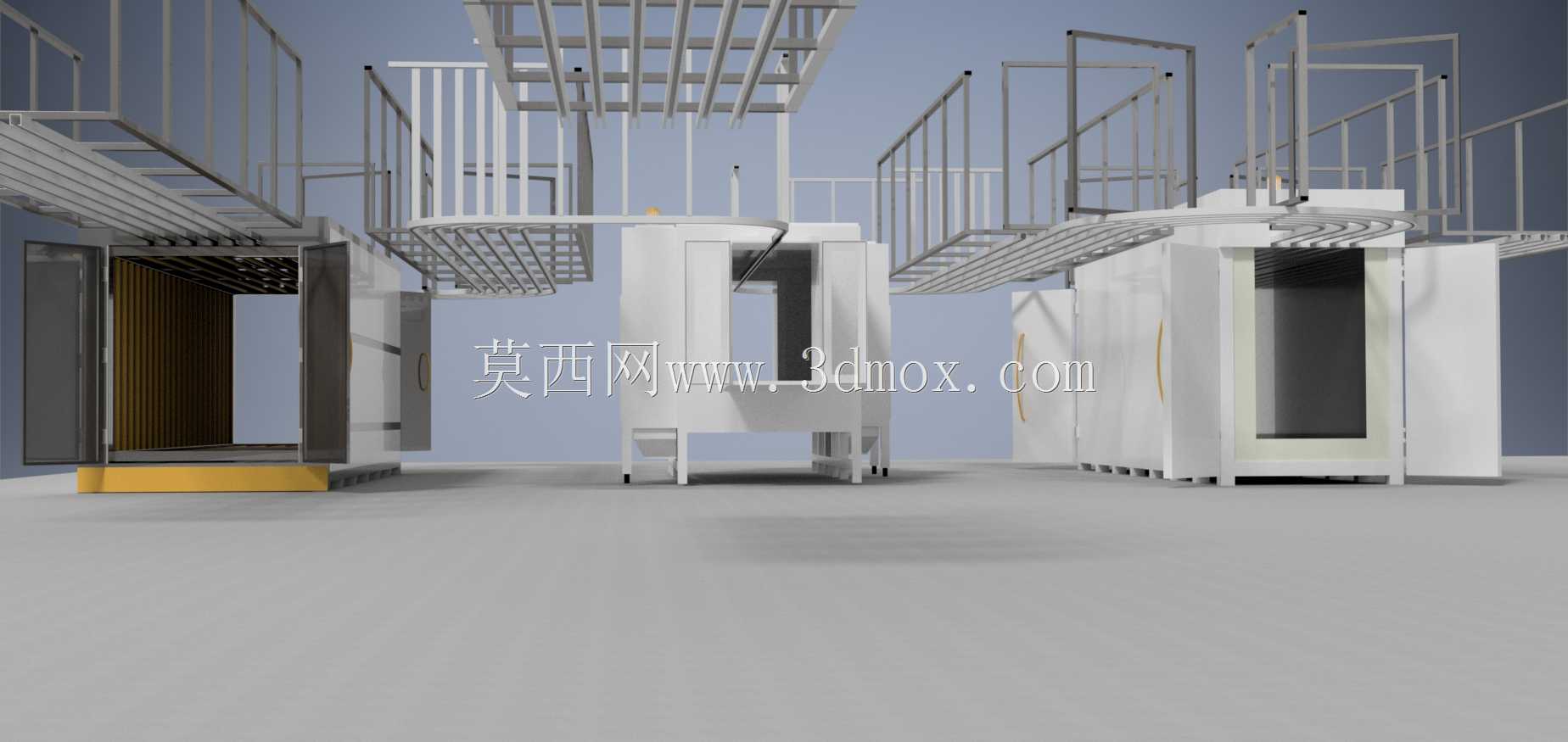

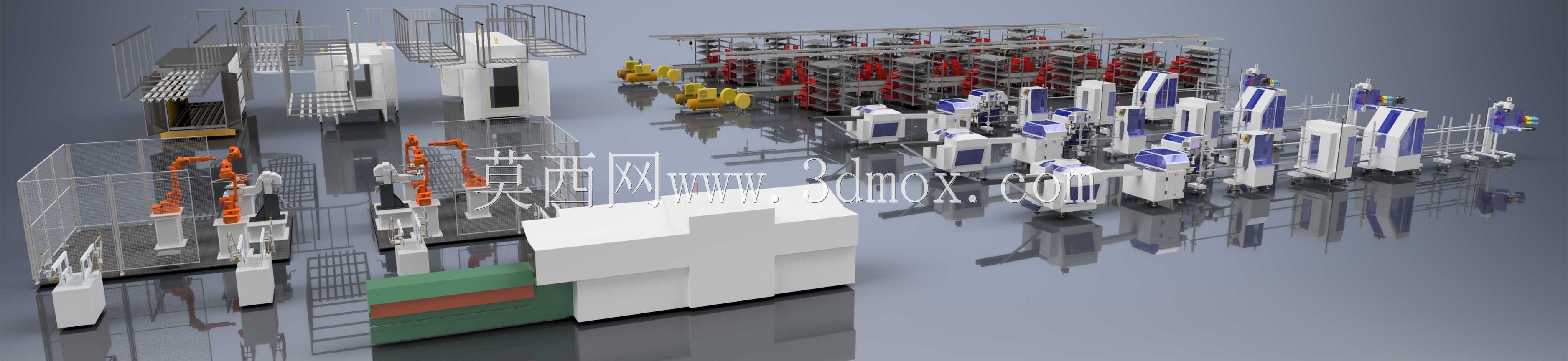

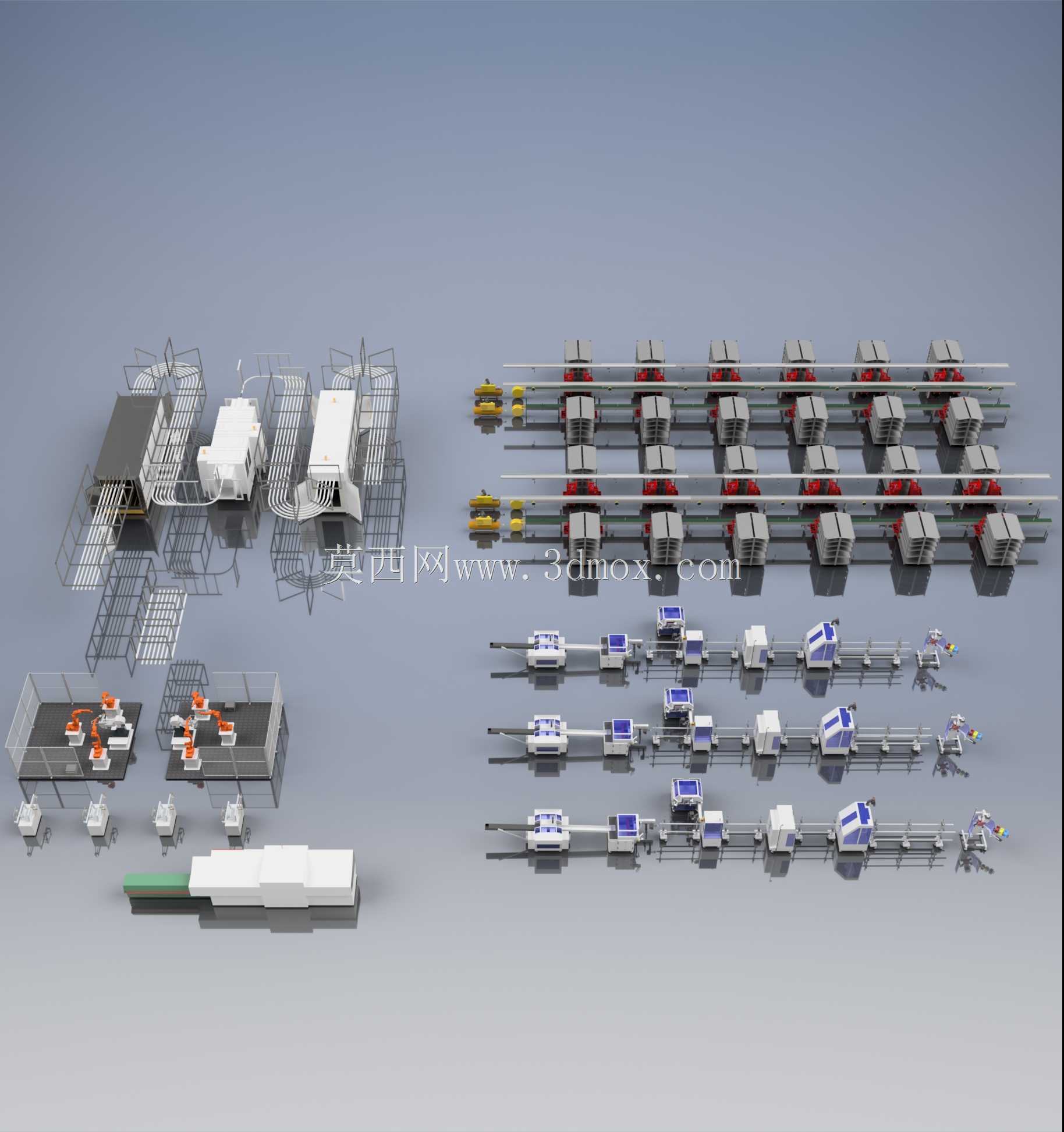

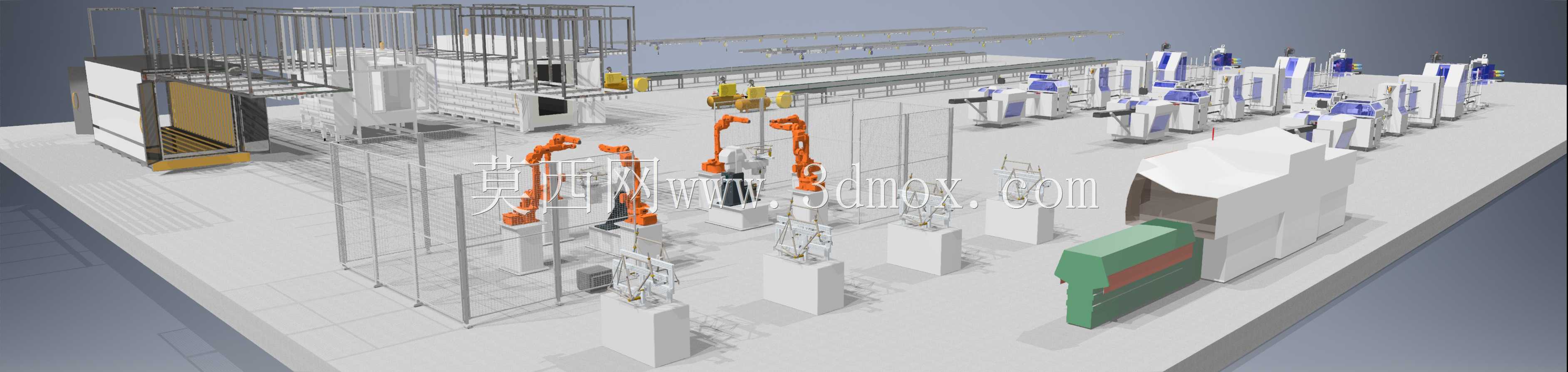

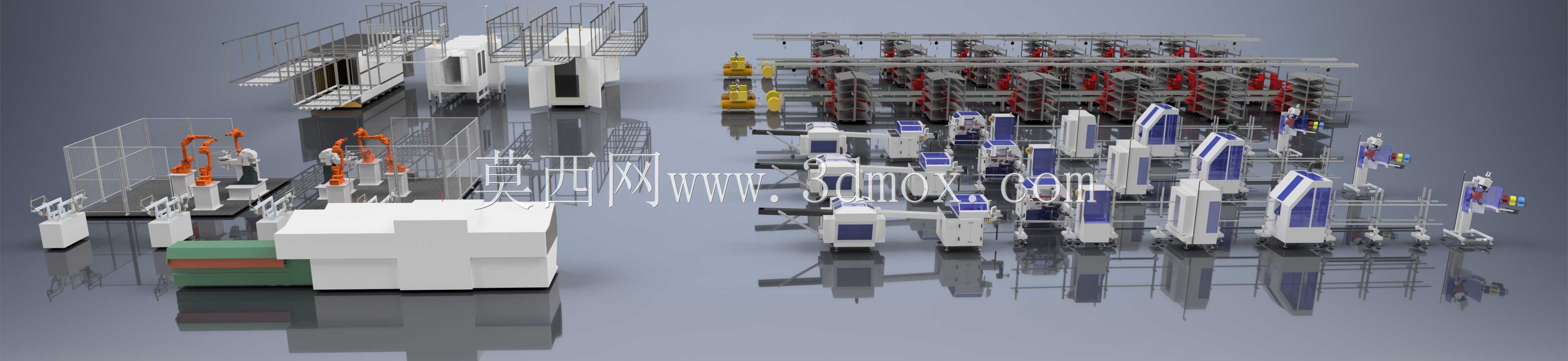

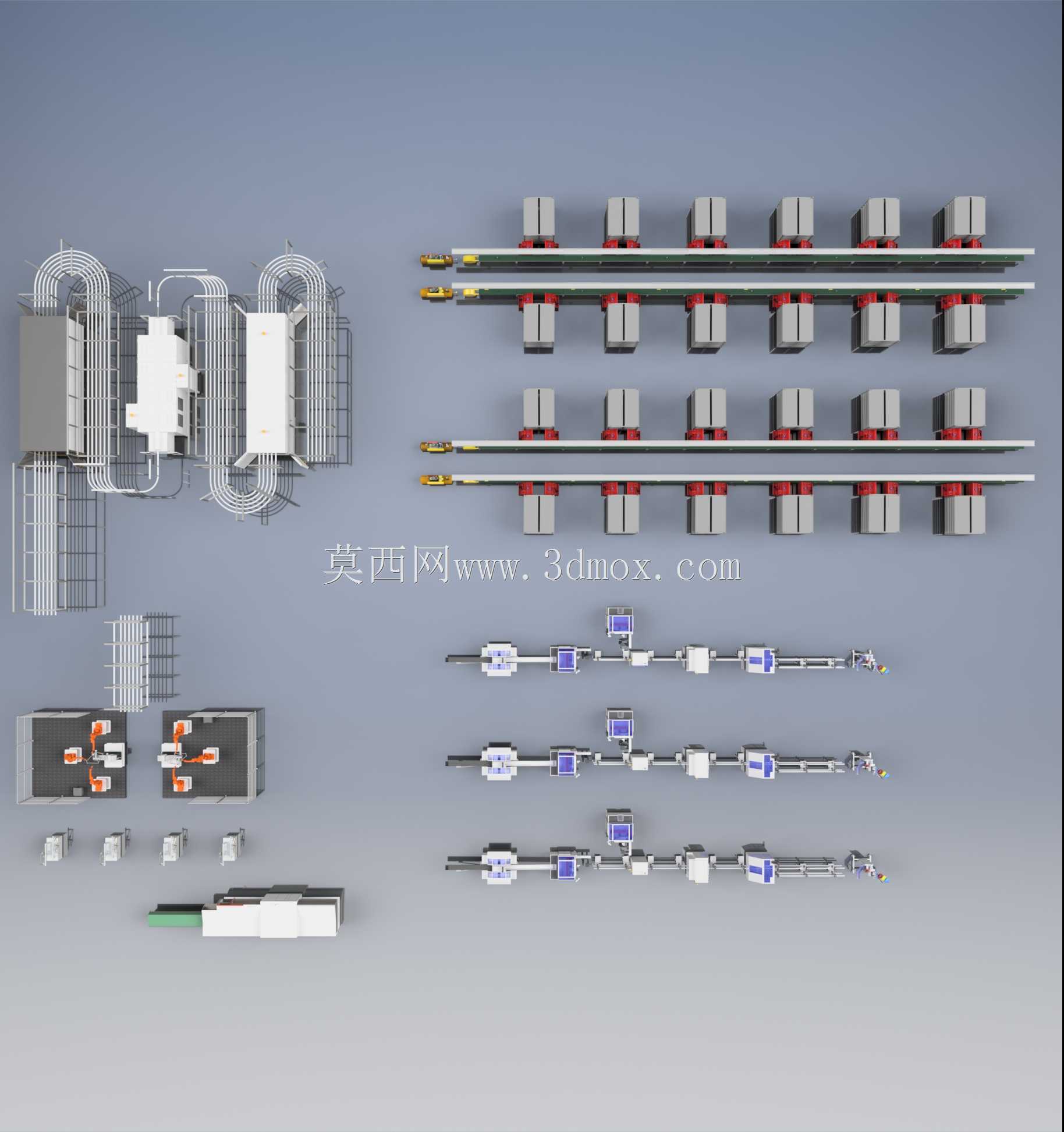

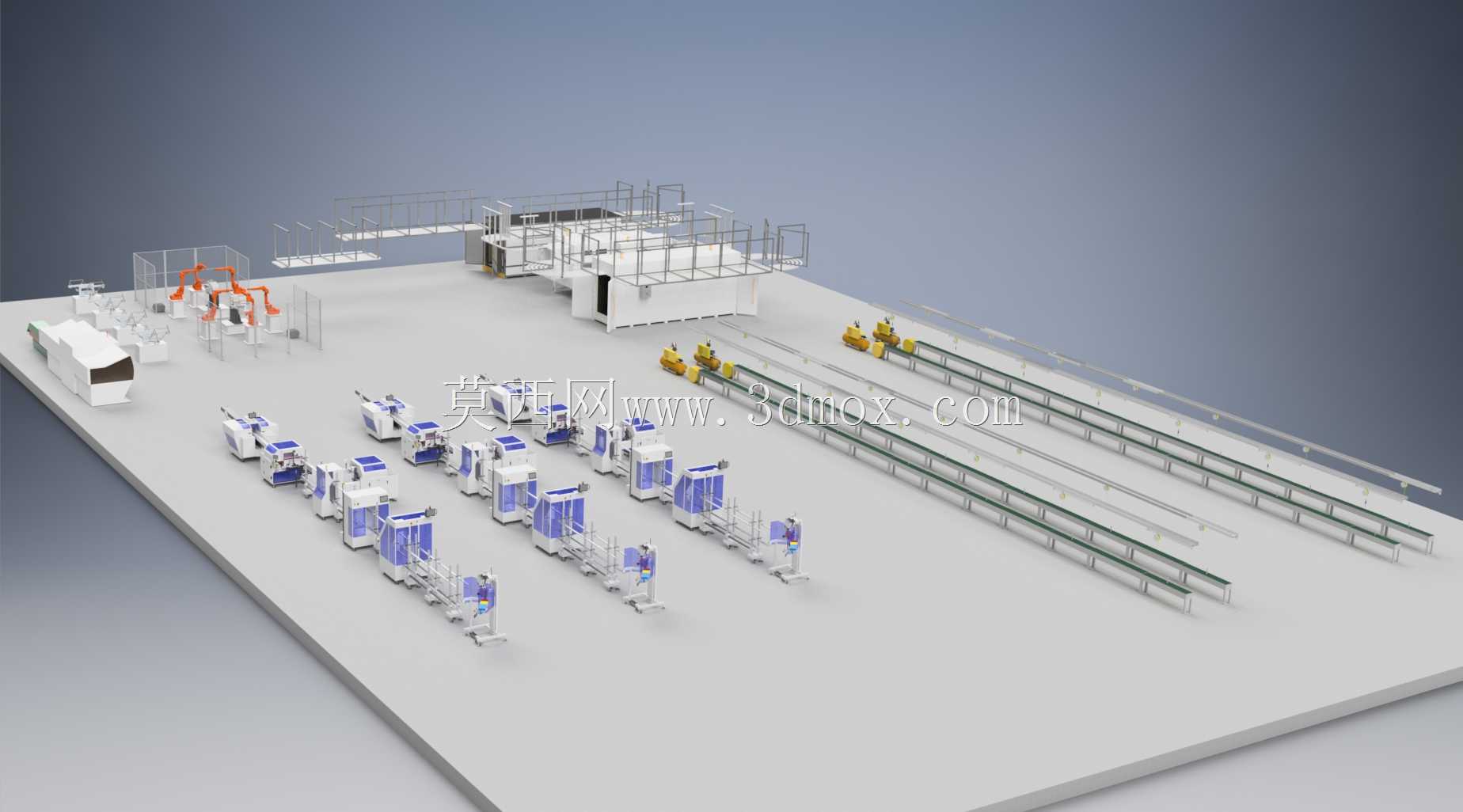

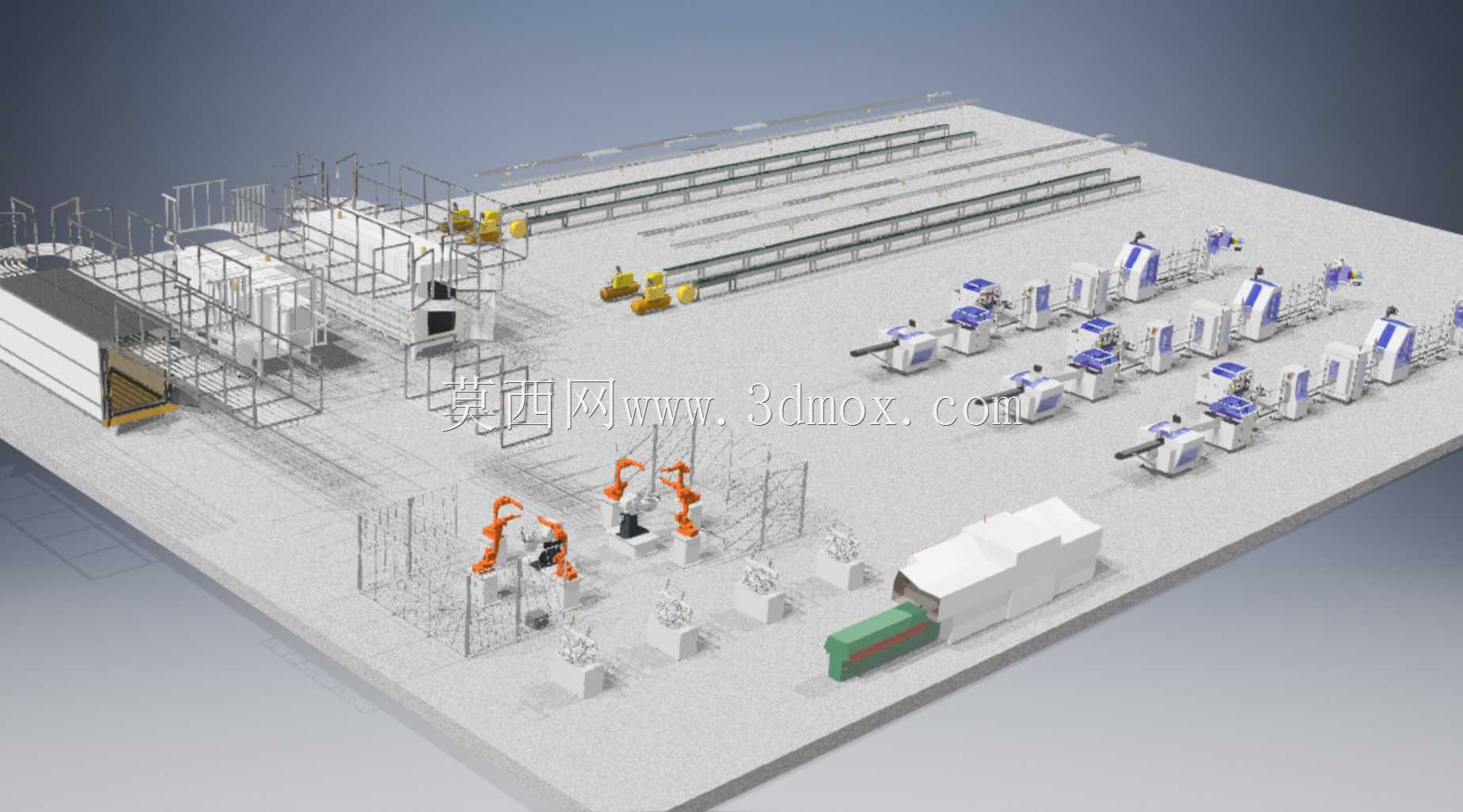

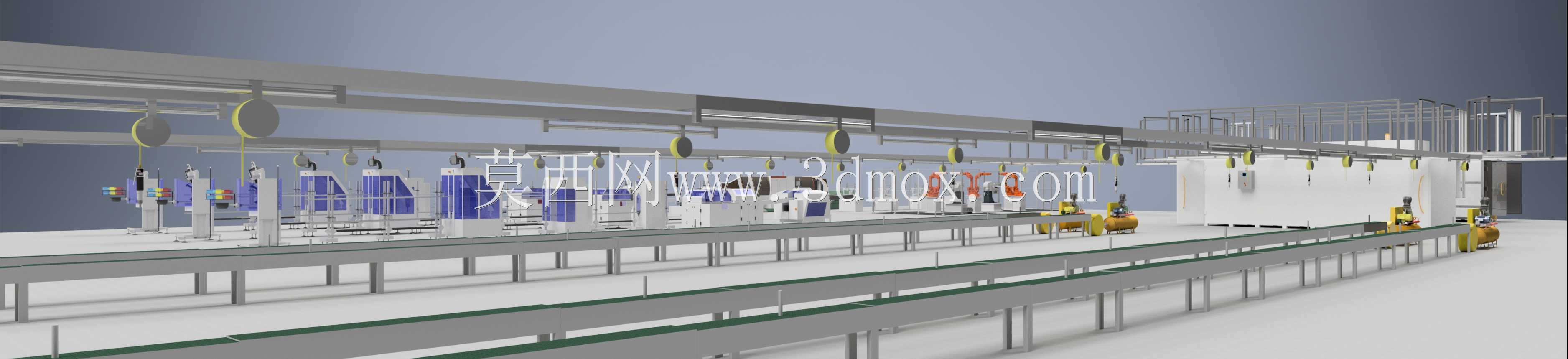

该布局方案面向自行车规模化量产场景，覆盖从管材原料处理到整车成品下线的全流程生产环节，适配日产能千台级的两轮车整车制造车间使用，可帮助生产方理顺工序流转逻辑，减少跨工序物料搬运的无效动线，提升整体生产节拍的稳定性。布局首段为管材加工区，配置三维激光切管设备与带框架夹具的手工焊接工位，激光切管设备负责完成自行车车架金属管材的定长裁切、异形孔位与坡口加工，加工精度可满足后续焊接的装配公差要求，工位旁预留管材暂存区，原料管材沿侧边通道输送至工位后，加工完成的管件直接流转至相邻焊接工位，无需长距离转运；焊接区配置多台自动化焊接机器人与配套定位工装夹具，机器人可完成车架主焊缝的自动化点焊与满焊作业，定位夹具可快速适配不同管径、不同架型的车架夹持需求，焊接完成的车架通过悬挂输送链直接送入后续清洗工序，悬挂链的架设高度避开地面操作通道，不占用地面作业空间。清洗工序后配置粉末喷涂生产线与配套干燥固化炉，喷涂线长度适配7000mm长工件的通过需求，可完成车架、前叉等金属部件的表面粉末涂覆作业，固化炉采用热风循环结构，可保证涂层固化温度均匀，避免出现涂层附着力不足、色差等质量问题。涂装完成的部件流转至轮组装配区，该区域配置轮毂自动填充设备、轮胎装配控制台与轮毂加油装置，可自动完成轮组轴承注油、轮胎装配与动平衡检测，单轮组装配节拍控制在30秒左右，大幅降低人工装配的劳动强度，同时保证轮组装配精度的一致性。产线末端为整车总装区，配置多条环形输送线，沿线依次排布车把组装、鞍座安装、传动系统调试、制动系统校验等工位，配套气动螺丝刀、扭力扳手等工具的定点存放位，作业人员可沿输送线完成对应工序的装配作业，总装完成的成品自行车直接流转至下线检测区，完成整车性能校验后即可入库。整体布局严格遵循工序流转顺序排布，各工位之间预留1.2米宽的操作与维护通道，设备安装边界与车间墙体、立柱预留足够的检修空间，物料输送路径无交叉折返，可有效避免生产过程中的物流拥堵，同时各自动化设备的安全防护围栏沿操作边界设置，避免无关人员进入设备作业范围引发安全风险。
