立式气动冲压件点焊设备结构设计

这款立式点焊设备主要面向五金冲压加工、家电钣金制造、汽车零部件小件焊接等生产场景，用于实现两层金属冲压件的牢固连接，是电阻焊领域应用极为广泛的加工设备。在实际生产中，它可以快速完成薄钢板、镀锌板等材质冲压件的点焊作业，无需额外填充焊料，焊接后工件变形量小，连接强度稳定，能够满足中小批量钣金件加工的连续生产需求，适配车间流水线旁的固定工位作业，也可作为独立加工工位完成零散工件的焊接加工。

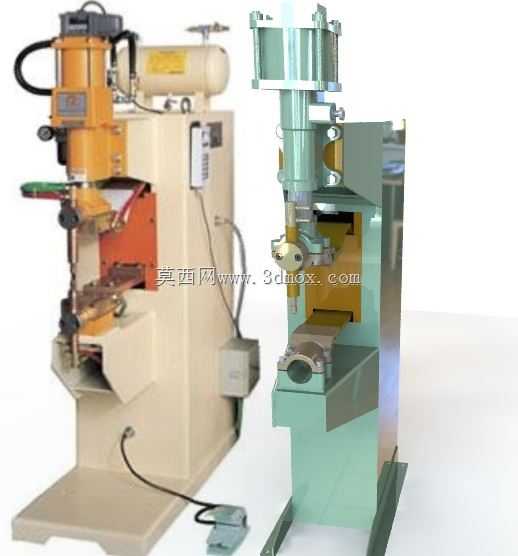

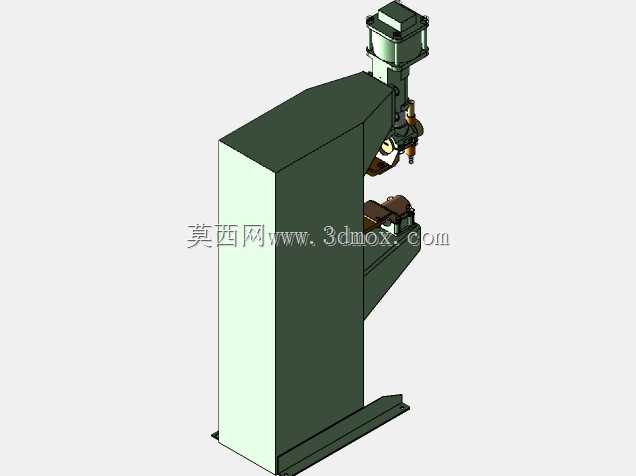

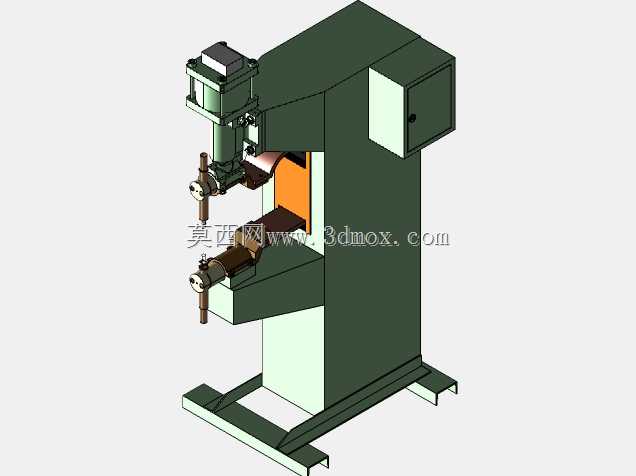

设备采用立式悬臂机身结构设计，整体重心落于底部厚重的安装底座上，能够抵消焊接作业时的电极下压冲击力，避免机身晃动影响焊接精度。机身左侧集成气动加压组件与储气稳压单元，通过气动回路驱动上电极做垂直方向的往复运动，加压行程可调，能够适配不同厚度叠层工件的压紧需求，保证焊接时电极与工件表面紧密贴合，减少虚焊、飞溅等焊接缺陷。电极组件采用上下对中设计，下电极位置可根据工件尺寸做小范围调整，方便不同规格冲压件的定位装夹，设备侧面配置控制电箱，集成焊接参数调节、气动控制回路，操作按钮布局符合人工操作习惯，脚踏触发开关布置在机身前侧底部，操作人员可双手持件定位后通过脚踏启动焊接流程，操作便捷高效。

从安装边界来看，设备整体占地尺寸紧凑，单台设备安装仅需预留1.2米长、1米宽的地面空间，机身高度约1.8米，对车间层高无特殊要求，普通标准厂房即可安装使用。安装时需将底座水平固定在硬化地面上，接入压缩空气管路与对应功率的供电线路即可投入使用，无需复杂的地基施工。设备的电极臂伸出长度经过优化，既保证了足够的工件操作空间，能够适配一定尺寸范围内的异形冲压件焊接，又避免了臂长过长导致的电极刚性不足问题，焊接时电极位移量极小，能够稳定保障焊点的一致性。机身外侧预留了焊渣防护挡板的安装位置，可根据作业需求加装防护结构，阻挡焊接飞溅的火花，提升作业安全性。设备的气动元件、电气元件均采用模块化布置，后期维护时可快速拆解更换，减少停机维护时间，适配车间连续化生产的使用需求。
