普利司通免充气真空轮胎结构设计

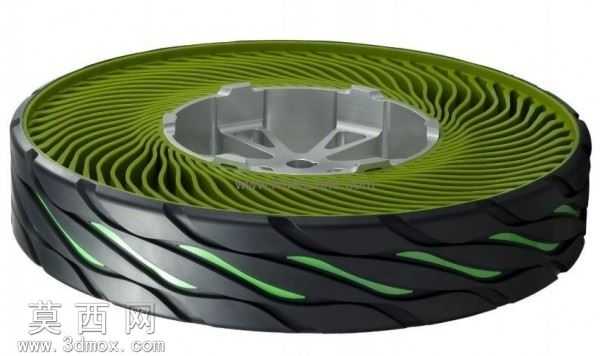

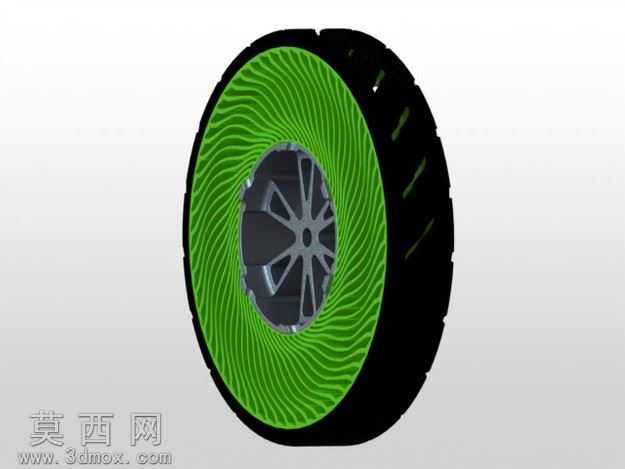

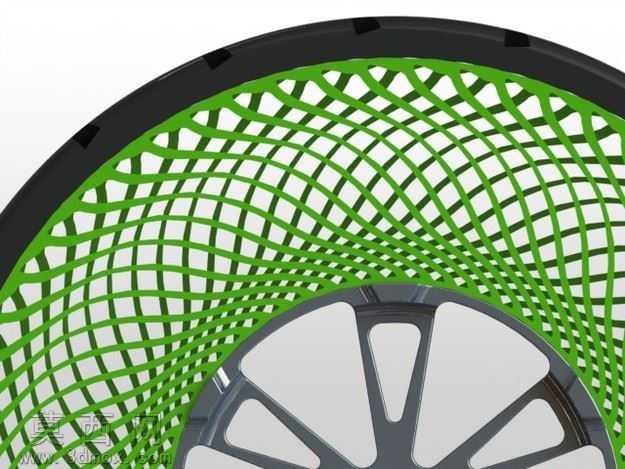

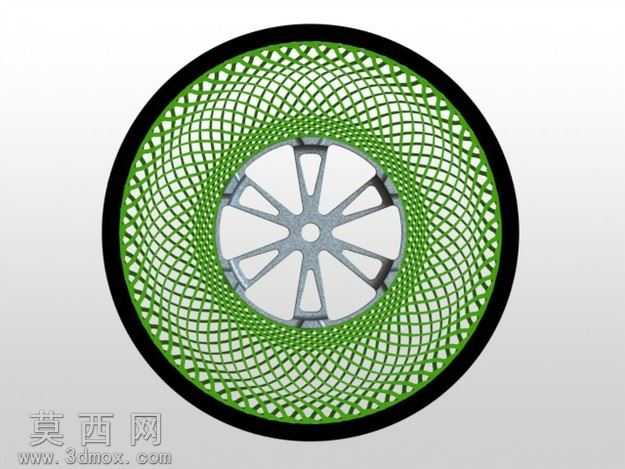

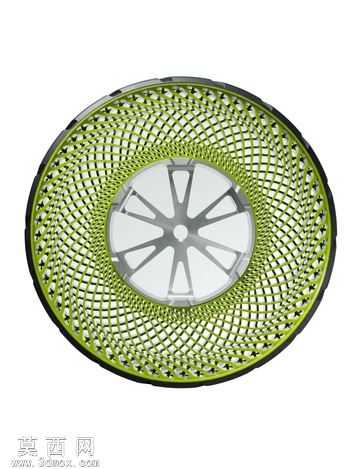

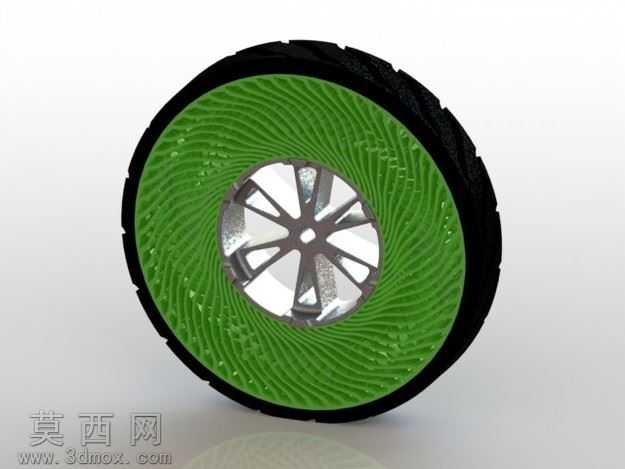

本作品为普利司通概念款免充气真空轮胎三维建模成果，建模阶段围绕免充气轮胎的核心支撑逻辑展开，首先完成轮胎外胎面、内部热塑性弹性支撑结构、金属轮毂三大核心部件的独立建模，再通过装配约束完成整体结构的匹配校验。建模过程中，首先绘制轮胎的外轮廓旋转草图，通过回转特征生成带胎面纹理的外胎基体，胎面的防滑沟槽采用阵列切除特征完成，保证沟槽的间距、深度均匀一致，符合小型代步车辆的抓地需求。内部的网状支撑结构是本模型的设计核心，采用参数化草绘绘制单根支撑肋的截面路径，通过扫掠特征生成单根支撑构件后，沿轮胎圆周方向做环形阵列，同时沿轮胎径向做多层交错排布，形成交错的网状受力结构，该结构可替代传统充气轮胎的压缩空气实现承重缓冲，建模过程中反复调整支撑肋的弧度、厚度与排布密度，确保支撑结构在受压时可均匀分散载荷，避免应力集中导致的结构断裂。轮毂部分采用多辐条造型设计，先绘制轮毂的中心安装基准面，通过拉伸、切除特征完成中心轴孔、螺栓安装位的结构设计，辐条部分采用大切面的简约造型，通过放样特征实现辐条从中心到轮辋的平滑过渡，轮辋部分设计有与支撑结构匹配的卡槽结构，确保内部支撑网可与轮毂牢固贴合，不会在转动过程中出现移位。材质与渲染阶段，为外胎部分赋予黑色耐磨橡胶材质，调整材质的粗糙度参数模拟橡胶轮胎的哑光磨砂质感，为内部网状支撑结构赋予亮绿色热塑性弹性体材质，添加轻微的半透明与反光效果，凸显支撑结构的交错层次感，轮毂部分赋予银灰色金属烤漆材质，添加细微的金属颗粒质感与环境反射效果，还原金属轮毂的真实视觉表现。渲染阶段采用工作室环境光，从斜上方打光突出轮胎的结构层次，通过半剖视角的渲染图清晰展示内部支撑网的排布逻辑，可直观呈现免充气轮胎无需充气、避免爆胎的结构优势，该模型可用于小型代步车、高尔夫球车的轮胎结构设计参考，也可用于免充气轮胎的原理展示与结构验证。
