伊兹复古摩托车前轮总成结构设计

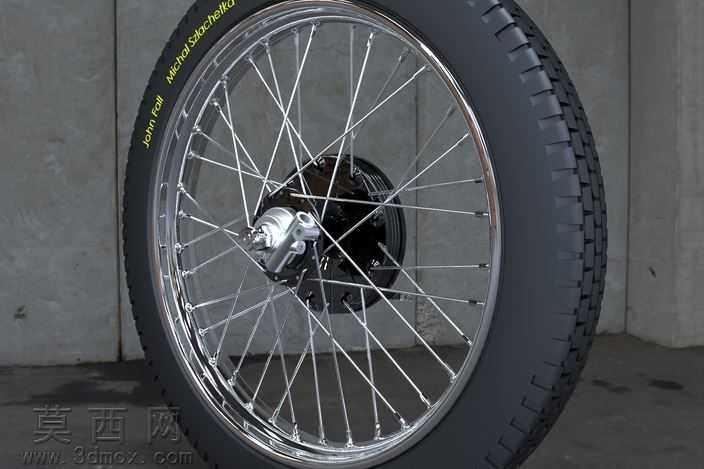

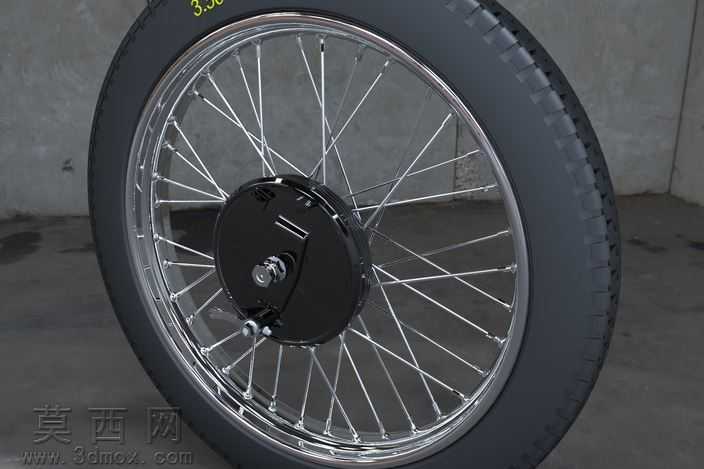

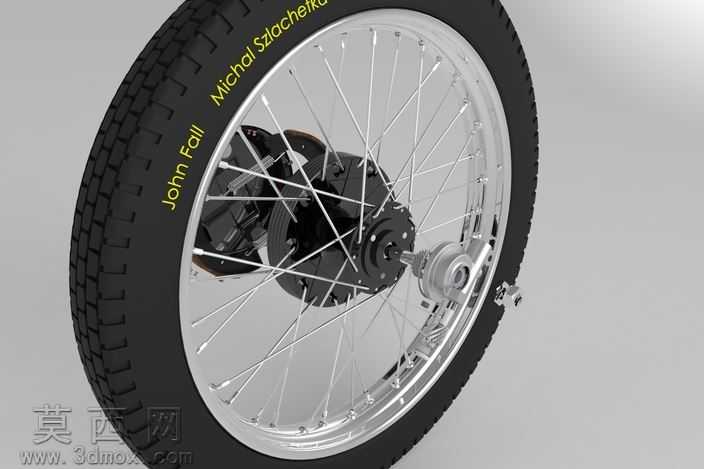

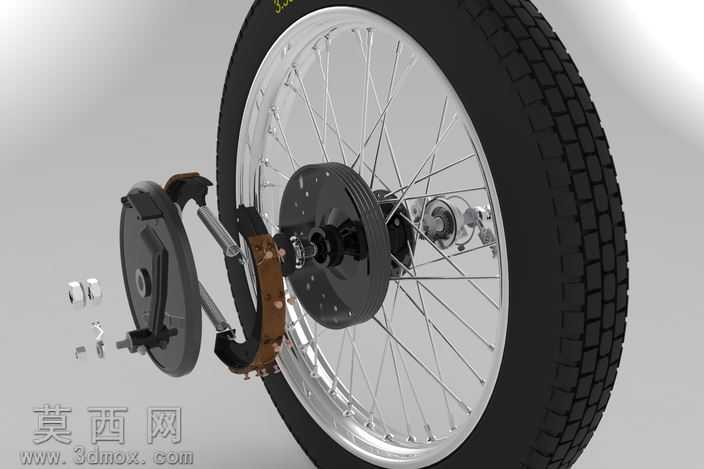

本作品为摩托车前轮总成的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现各组件的装配关系与层级逻辑，完整还原了辐条式摩托前轮的全部机械结构。建模过程中首先以轮胎外轮廓为基准，参考复古摩托轮胎的真实胎纹比例，通过扫描、阵列特征完成橡胶轮胎的建模，胎面的块状防滑纹路做了等比例还原，轮胎侧壁的弧度、与轮辋的配合公差都经过参数校准，保证装配时无干涉。轮辋部分采用金属冲压件的建模逻辑，先绘制轮辋的截面轮廓通过旋转生成基础基体，再对轮辋上的辐条安装孔做圆周阵列，每个孔位的倒角、沉台结构都完整复刻，保证辐条安装时的定位精度。辐条采用细长杆类零件建模，通过调整每根辐条的两端安装点坐标，模拟真实辐条轮的编条角度，所有辐条装配后呈现均匀的放射状排布，既还原了复古摩托的经典外观，也通过装配约束验证了辐条与轮辋、轮毂的连接合理性。轮毂部分集成了刹车安装位与轴承安装腔，建模时对轮毂的轴孔、键槽、轴承位的尺寸做了标准化设定，保证与前轮轴、轴承的配合精度。刹车系统采用鼓刹结构设计，对刹车鼓、刹车蹄块、摩擦片、回位弹簧、刹车摇臂等零件逐一建模，摩擦片的弧形曲面与刹车鼓内圈的弧度完全匹配，刹车蹄块的铰接结构、摇臂的传动结构都做了可动性的装配约束，能够模拟刹车动作时蹄块张开贴合鼓面的运动过程。渲染阶段为不同零件赋予了对应材质：轮胎设置为哑光黑色橡胶材质，添加轻微的粗糙质感模拟橡胶的表面触感；轮辋、辐条、轮毂赋予抛光金属材质，调整反射参数呈现镀铬亮面的金属光泽；刹车蹄块的摩擦片设置为深棕色耐磨复合材料质感，金属结构件做了哑光铸铁与亮面镀铬的材质区分，让整体渲染效果层次分明，清晰区分不同功能的零件。设计过程中对所有装配组件做了全局干涉检查，调整了刹车摇臂与辐条之间的安全间隙，优化了轮毂与轴承位的配合公差，保证整个前轮总成的结构合理性，既还原了经典复古摩托前轮的外观特征，也完整呈现了内部的制动、传动、支撑结构，可用于摩托结构教学、改装设计参考等场景。
