汽车碳纤维引擎盖勺外观结构设计

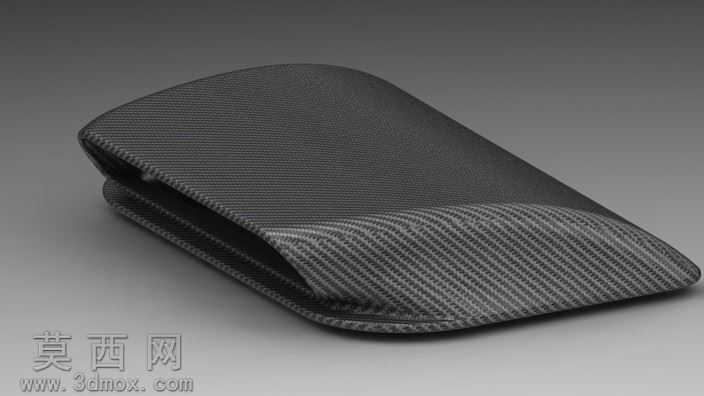

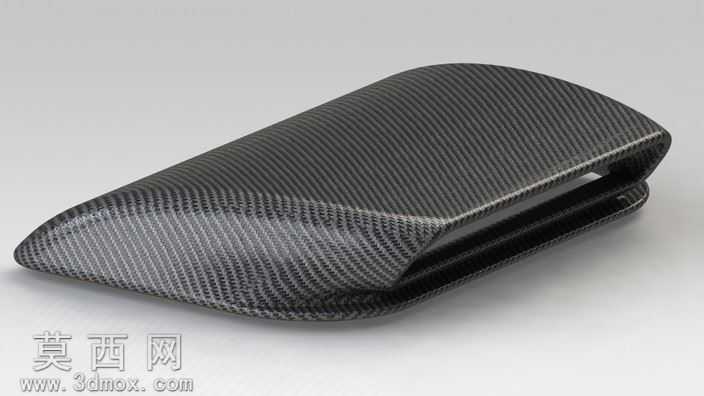

本模型为汽车引擎盖进气导流构件，采用三维建模软件完成全参数化结构设计，建模阶段首先基于空气动力学导流需求绘制基础轮廓曲线，通过多截面曲面放样构建主体流线型外表面，对构件边缘做连续圆角过渡处理，保证曲面G2连续以匹配实车装配的贴合度要求。模型整体为中空夹式结构，内侧预留与引擎盖钣金匹配的安装卡位，壁厚均匀控制在2.5mm，符合碳纤维复合材料铺层成型的工艺要求，避免成型过程中出现壁厚突变导致的应力集中问题。材质渲染阶段采用碳纤维编织纹理材质，还原斜纹碳布的真实编织肌理，调整材质的各向异性反射参数，模拟碳纤维构件表面哑光清漆覆盖后的细腻质感，同时对构件边缘做轻微高光处理，还原真实碳纤部件封边后的视觉效果。设计过程中重点考量构件的空气导流性能，整体流线型轮廓可引导迎面气流顺畅导入引擎舱散热区域，前端收窄的楔形结构可降低气流阻力，底部开口的弧度经过多次曲面调整，保证气流进入时不会产生紊流。模型结构完整还原了碳纤维引擎盖勺的装配特征，内侧的卡扣位、贴合面均按照实车安装尺寸设计，可直接用于改装配件的开模参考，也可用于汽车外观改装方案的渲染展示。建模时对曲面做了简化优化处理，在保证外观精度的前提下控制模型面数，既满足渲染出图的细节要求，也可导入仿真软件做空气动力学模拟分析，验证不同车速下的导流效率与风阻表现。
