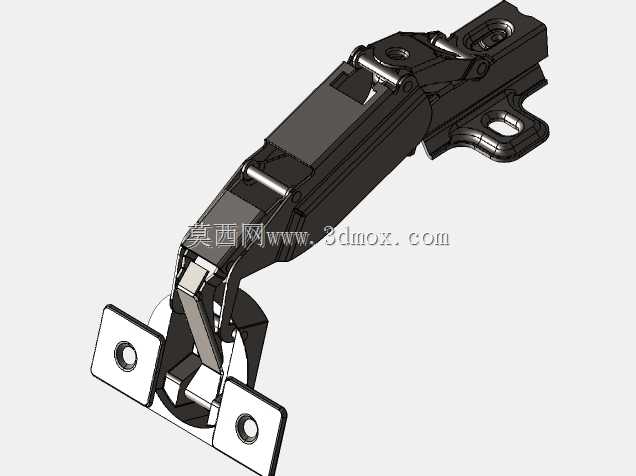

170度开启角度隐藏式家具暗铰链结构

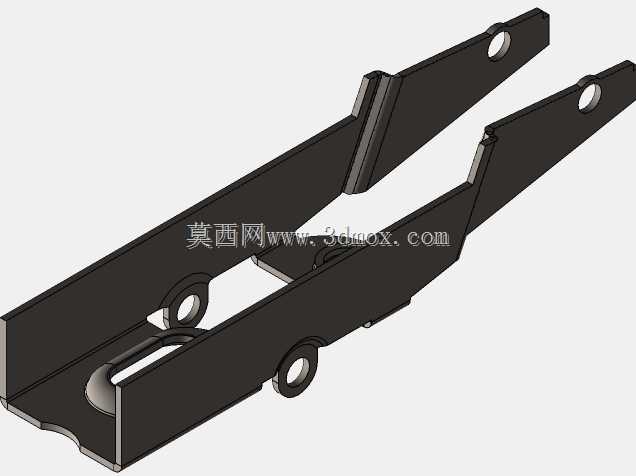

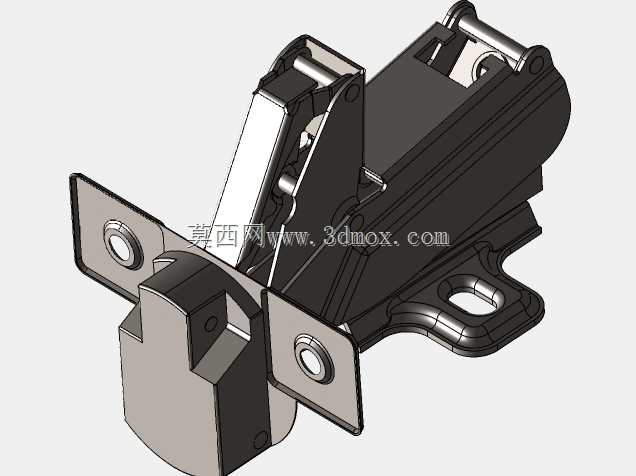

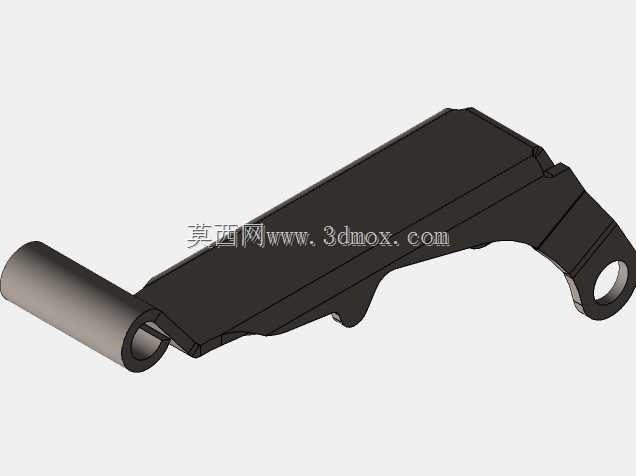

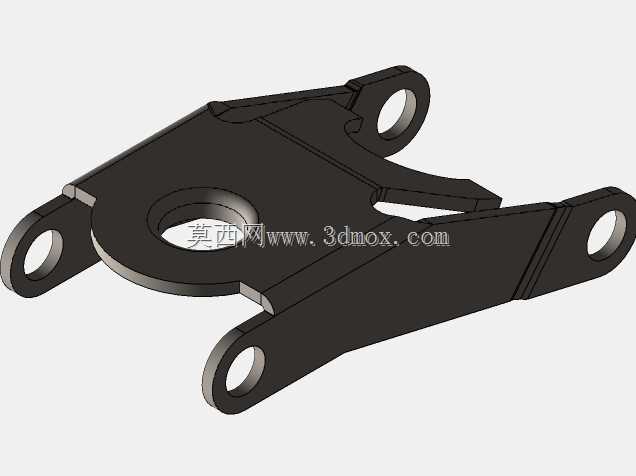

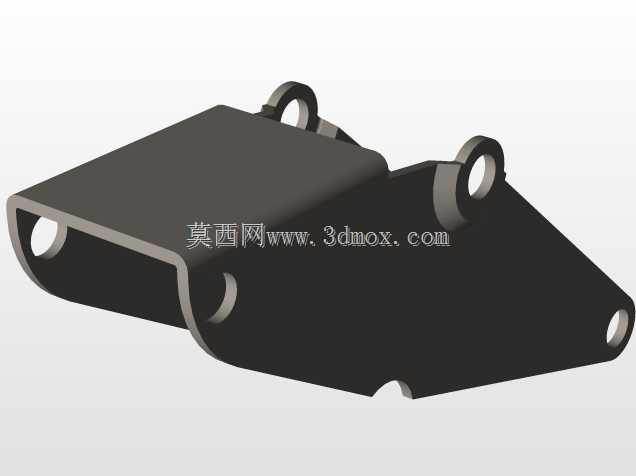

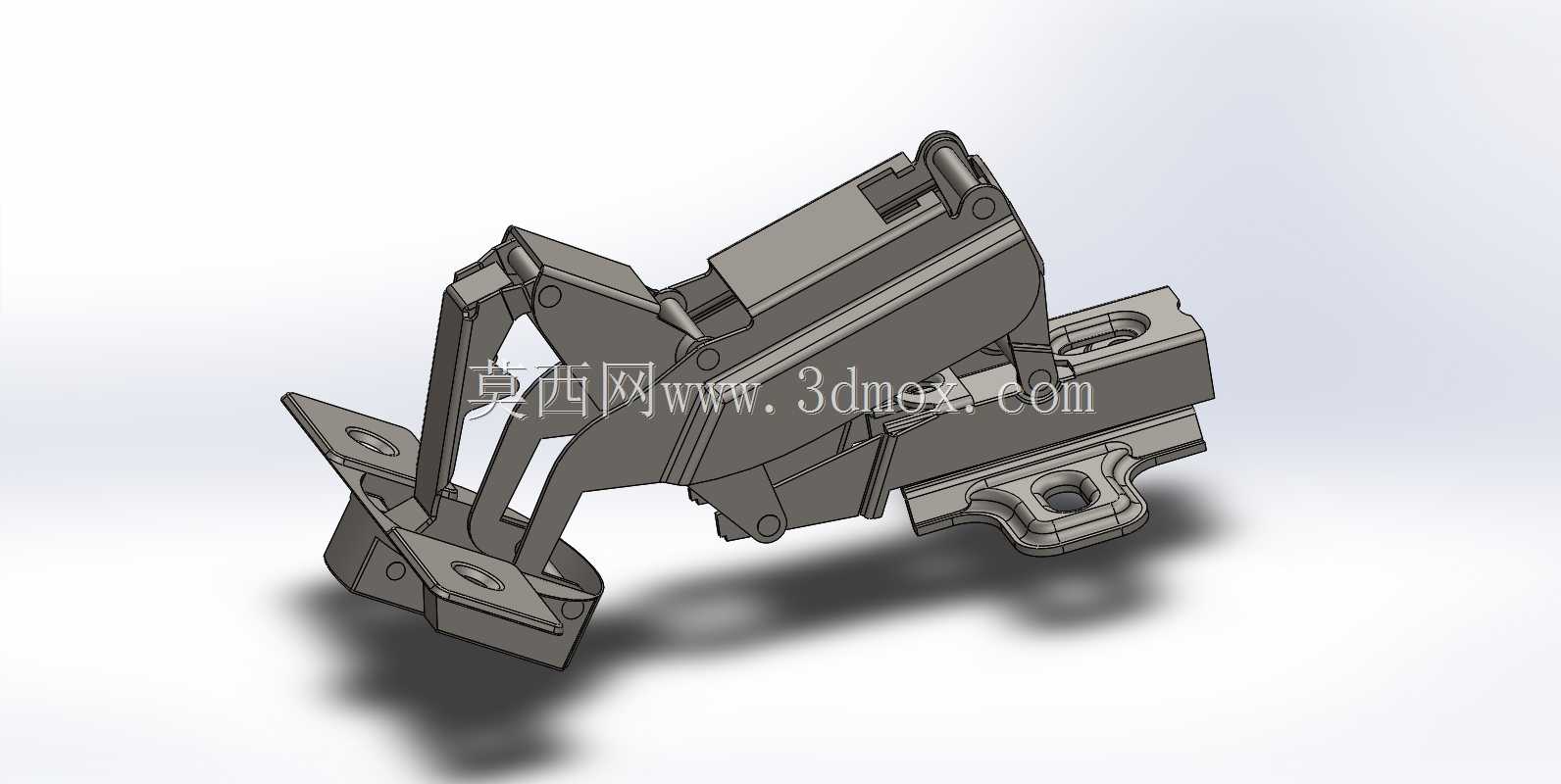

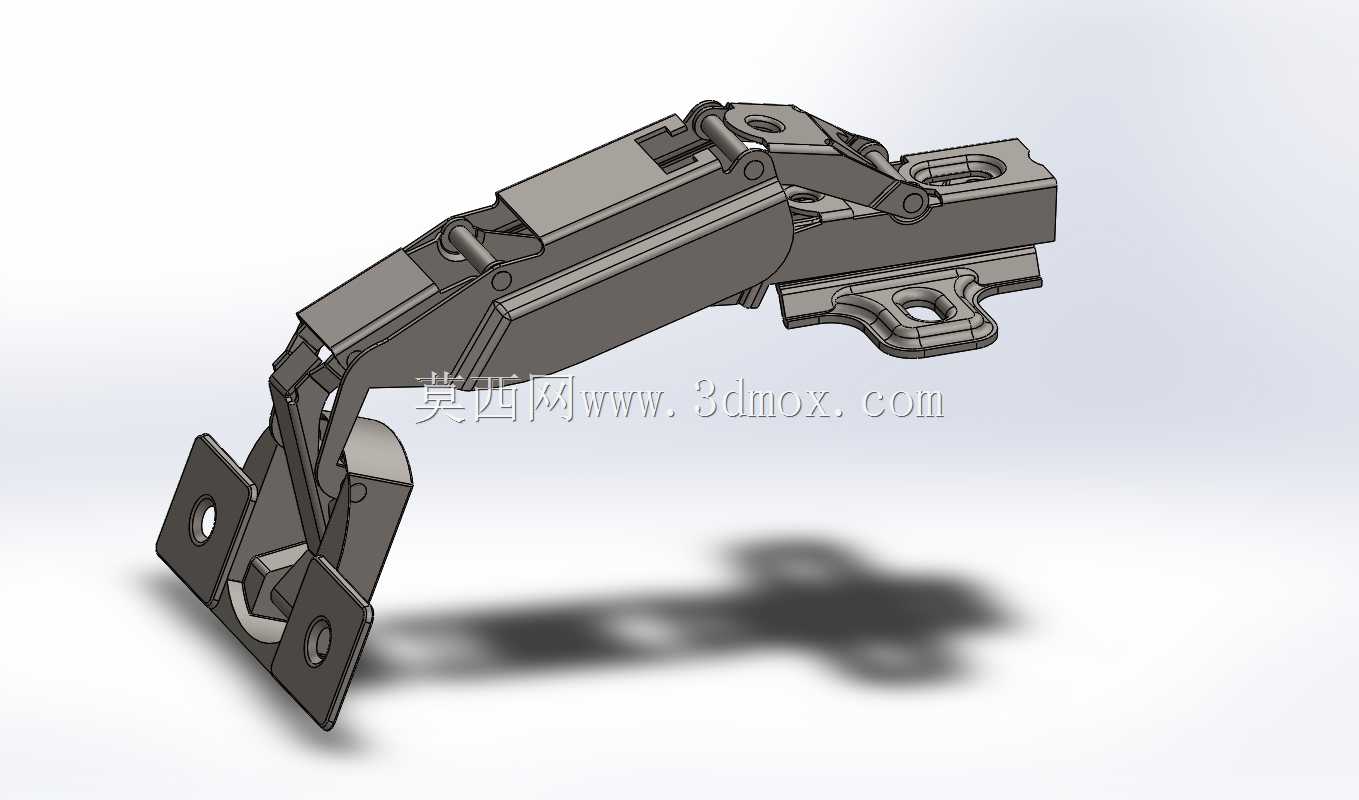

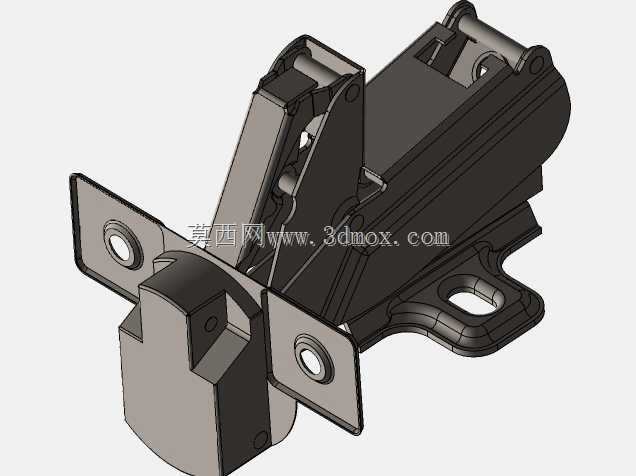

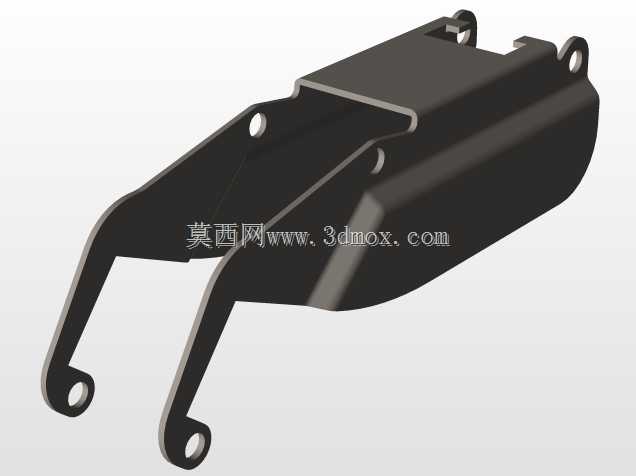

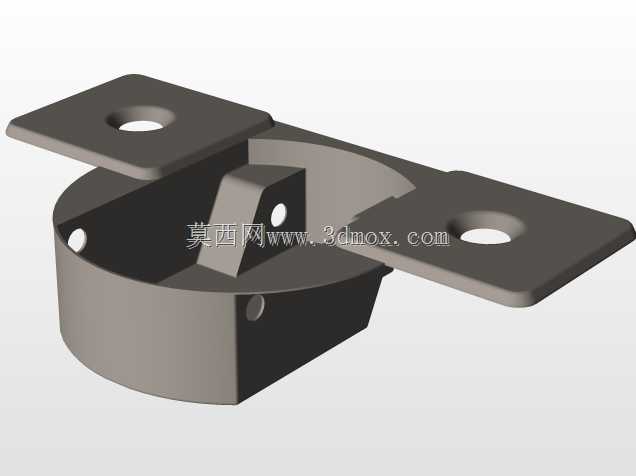

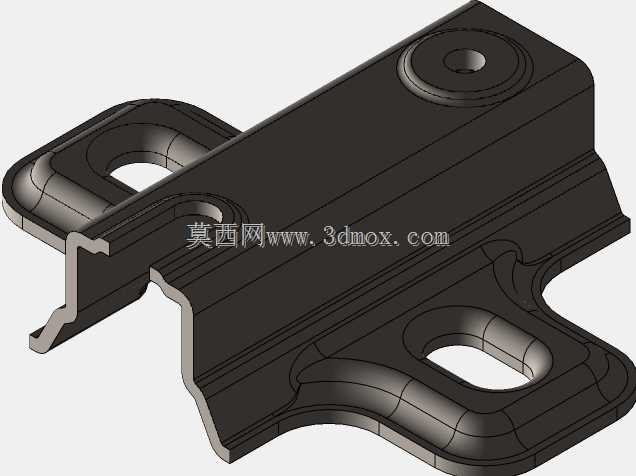

这款170度开启角度的隐藏式暗铰链，主要应用于定制柜体、嵌入式家具、大角度开启柜门的连接场景，尤其适配需要完全敞开取物的转角柜、内嵌式储物柜门、厚门板家具的开合连接需求，能够在柜门关闭时完全隐藏于柜体与门板的连接缝隙内，保证家具外观的整体性与简洁度，避免外露铰链破坏家具的设计质感。在实际使用场景中，普通直臂铰链最大开启角度多在90-110度区间，开启后门板会突出柜体侧面，容易在通行时发生磕碰，也无法完全露出柜体内部的储物空间，取放大件物品时容易被门板阻挡，而这款170度大角度开启的暗铰链，能够让柜门开启后几乎与柜体侧面平行，完全释放柜门口的通行与取物空间，既可以避免日常使用时门板磕碰过往人员，也能方便用户拿取柜体深处的大件储物，适配对开门、转角联动门、厚边门板的安装需求。从功能特性来看，这款暗铰链采用多连杆联动的机械结构，通过多组铰接转轴的配合实现大角度开合的运动轨迹，开合过程中连杆运动顺滑无卡顿，能够在开合全程提供稳定的支撑力，避免门板出现下垂、晃动的问题；铰链自带的安装底座具备前后、左右、上下三个维度的调节余量，安装完成后可以通过调节螺丝微调门板的位置，抵消柜体加工、门板裁切产生的尺寸误差，保证柜门安装后缝隙均匀、开合顺畅，不会出现门缝错位、开关摩擦的问题。在设计思路上，这款铰链采用隐藏式内嵌的结构设计，所有的铰接连杆、弹性复位结构、固定底座都可以嵌入门板与柜体的预开槽位置，关闭状态下从外部完全看不到铰链部件，适配现代极简风格、无外露五金的家具设计需求；结构设计上充分考虑了开合过程的避碰需求，多连杆的运动轨迹经过反复校核，在170度的全开启行程内，铰链部件不会与门板、柜体的开槽边缘发生碰撞，也不会出现连杆互相干涉的问题，同时铰链的受力结构经过优化，固定底座与门板连接位采用加宽的固定翼面，通过多颗螺丝与板材连接，能够均匀分散门板的重量负载，保证长期使用下的结构强度，避免铰链松动脱落。在安装边界方面，这款铰链需要在门板与柜体的对应连接位置预先开出匹配尺寸的嵌装槽，安装底座的固定孔位适配常规16-22mm厚度的家具板材，安装时需要保证门板侧边与柜体侧板的预留缝隙符合铰链的运动间隙要求，铰链的整体嵌装深度适配常规定制家具的板材开槽深度，不需要对板材做特殊的加厚处理，适配市面上绝大多数成品定制板材的安装条件，安装完成后铰链的外露面与板材表面齐平，不会突出影响柜门的关闭贴合度。
