汽车悬架用钢板弹簧总成三维设计

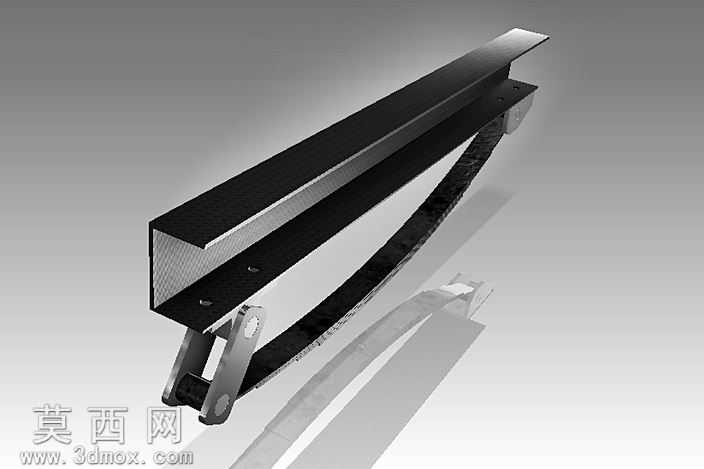

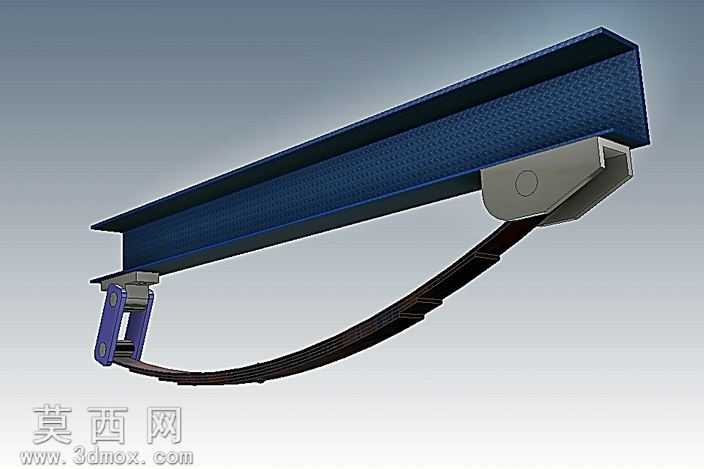

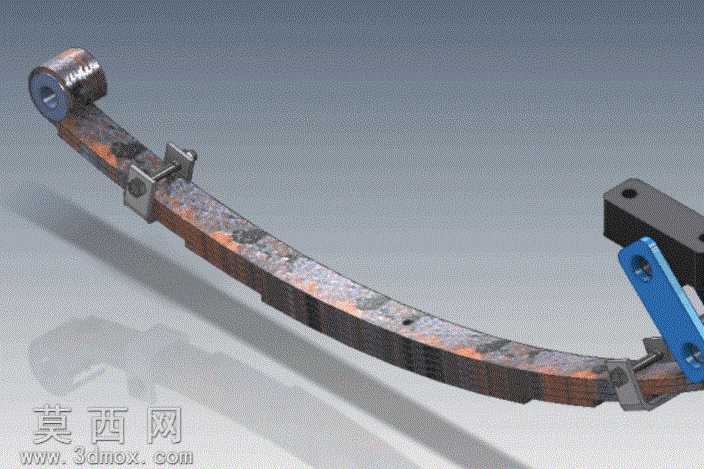

本作品为汽车悬架系统核心承重减震部件钢板弹簧的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先依据钢板弹簧实际工程尺寸完成主片、副片的分层轮廓绘制，每片钢板的弧高、曲率、长度参数均按照实车装配标准进行匹配，保证各片板簧在自由状态与承压状态下的贴合度符合力学设计要求。建模阶段重点还原了板簧两端的卷耳结构，卷耳内部的衬套安装位、端部连接孔的同轴度公差均在模型中做了精准还原，同时完成了板簧中部U型螺栓安装座、骑马螺栓卡位结构、侧方限位卡扣的细节建模，所有装配部件的配合间隙均参照实际装配公差设定，保证模型可直接用于后续装配干涉校验与运动仿真。材质与渲染环节，针对钢板弹簧的使用工况做了材质区分，板簧主体采用弹簧钢材质，渲染时还原了弹簧钢经热处理后的金属氧化层质感，表面做了带使用痕迹的锈迹与磨损肌理处理，还原实际装车后的部件外观特征；卷耳衬套采用橡胶复合材质，渲染时体现橡胶的哑光磨砂质感，连接卡扣、U型螺栓采用镀锌钢材材质，还原镀锌件的亮面金属反光特性，整体渲染光影采用工业产品展示常用的柔光顶光设置，搭配浅灰色地面投影，清晰凸显板簧的弧形轮廓与各部件的装配层次。设计思路上，本模型完全围绕实车钢板弹簧的功能逻辑搭建，重点突出板簧作为悬架弹性元件的承重缓冲特性，各片钢板之间的接触关系、端部卷耳的连接结构、中部固定结构的受力点位均在模型中做了对应体现，既可以作为汽车底盘结构教学的演示模型，也可用于后续悬架系统的运动仿真、有限元受力分析的基础模型，模型结构完整无缺失面，各部件可单独拆分编辑，方便使用者根据不同车型的参数需求调整板簧长度、片数、弧高等核心参数，适配不同载重级别的车型悬架设计需求。
