等截面多片式汽车钢板弹簧悬架结构

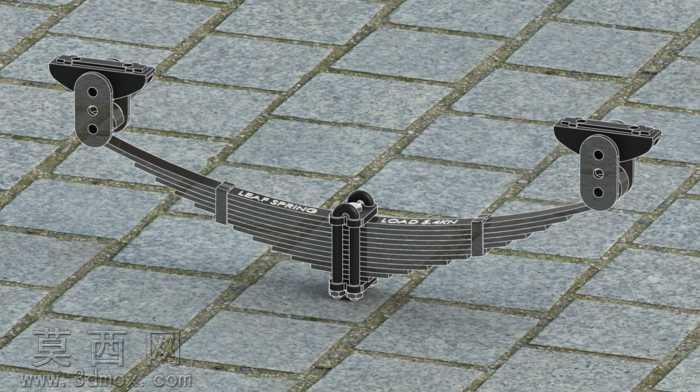

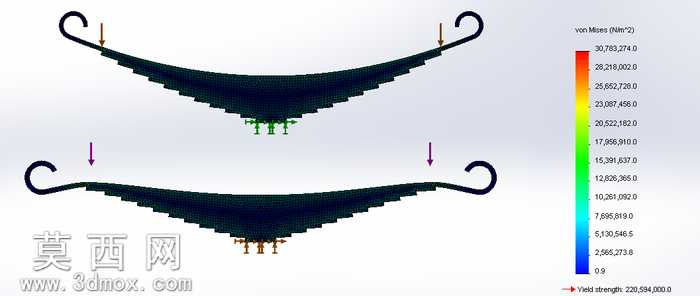

本作品为等截面多片式钢板弹簧三维建模成果，建模过程严格遵循实际钢板弹簧的设计参数，以12片长度渐变的合金弹簧钢片为核心主体，匹配中心螺栓、弹簧夹、两端卷耳连接支座等配套结构，完整还原了商用车悬架系统中钢板弹簧的真实装配形态。建模阶段首先依据给定的1050毫米总长度、5.4KN额定负载参数，绘制单片弹簧板的轮廓草图，通过拉伸特征生成每一片不等长的板簧基体，逐片对齐中心定位孔后，使用中心螺栓组件完成叠片结构的装配约束，再在板簧的对应位置添加弹簧夹结构，限制车辆行驶过程中板簧片的横向错位，避免片间发生过大的相对窜动。两端的卷耳连接支座单独建模，还原了支座上的安装孔位、铰接衬套配合面的细节结构，通过同轴、面贴合的装配约束与最主板簧的两端卷耳完成配合，还原真实的安装连接逻辑。材质与渲染阶段，为叠层板簧赋予合金弹簧钢的材质属性，调整金属粗糙度参数模拟热轧弹簧钢的哑光金属质感，为中心螺栓、弹簧夹、连接支座赋予发黑处理的钢材材质，区分不同部件的表面处理效果；场景选用铺地砖的户外地面作为展示背景，添加柔和的环境漫反射光照，突出板簧叠层的结构层次与金属部件的质感，清晰展现各部件的装配关系。结构设计上，多片叠合的板簧呈现中间厚两端薄的等强度梁形态，工作时可通过片间的微小摩擦提供阻尼效果，配合两端的铰接支座实现与车架、车桥的连接，能够在传递垂向载荷的同时，缓冲路面传来的冲击振动，兼顾导向与传力的作用，建模过程中特意保留了板簧片上的载荷标识细节，进一步提升模型的真实还原度，可用于汽车底盘结构教学、悬架系统性能仿真分析、零部件装配演示等场景。
