免支撑3D打印扶壁螺纹螺栓夹持夹具

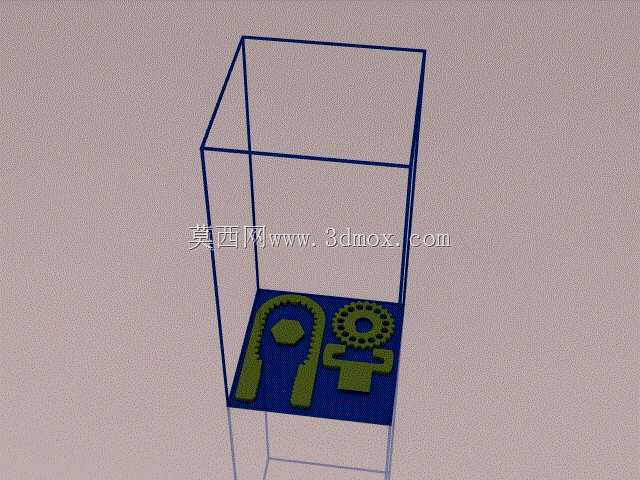

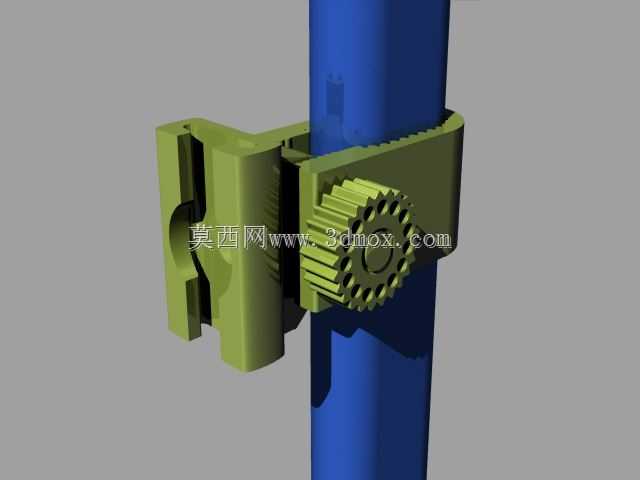

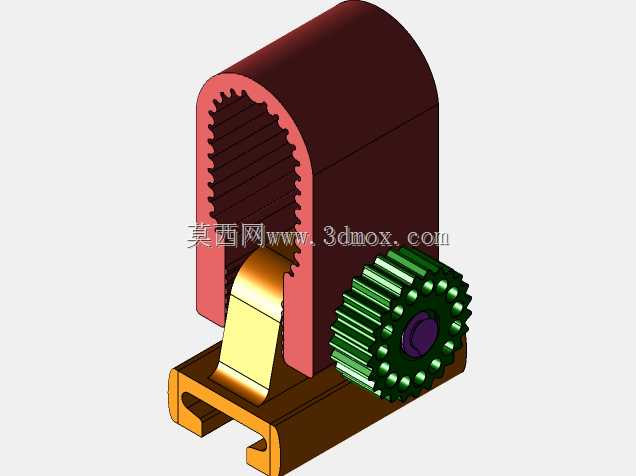

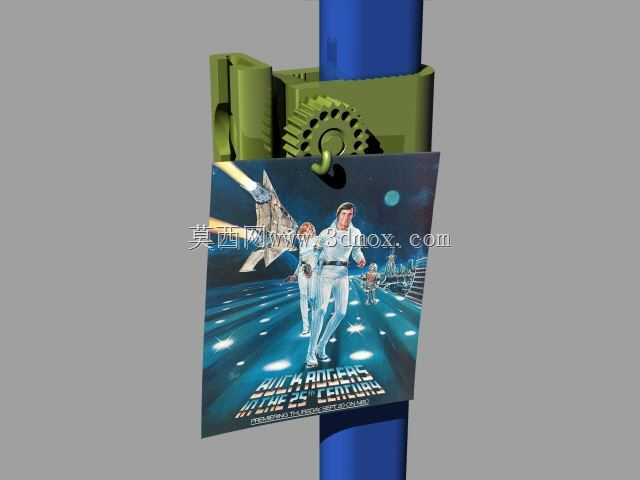

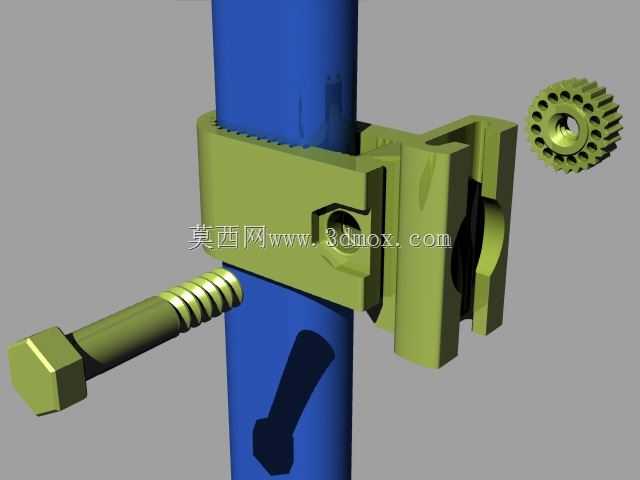

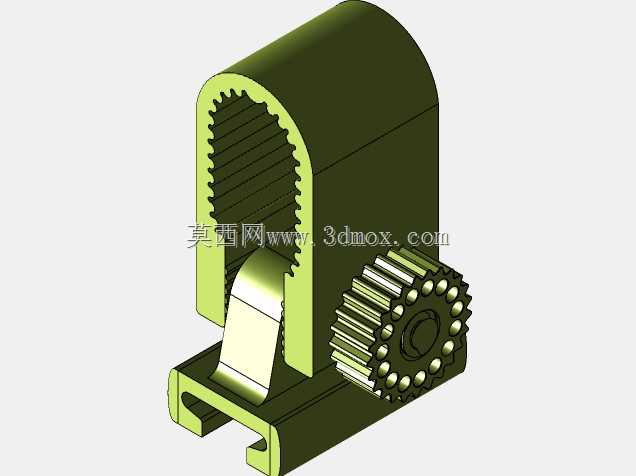

这款夹持夹具主要面向桌面级3D打印的日常实用场景打造，既可以作为小型杆件的快速固定工装，用于工作台面的线材、细杆临时定位，也可以作为家居场景的创意挂具，夹持在圆管类构件上悬挂照片、便签、小型装饰物件，适配日常生产与居家装饰两类使用需求，解决了普通3D打印夹持件需要额外支撑、打印后清理繁琐、夹持力不足的常见痛点。在功能设计上，这款夹具采用了Buttress螺纹也就是巴特雷螺纹的结构原理，当螺纹与垂直方向的夹角控制在45°以内时，FDM类型的3D打印机可以在完全不添加支撑结构的情况下完成螺纹部分的打印，打印完成后不需要额外拆除支撑、打磨螺纹面，螺纹配合的顺滑度与咬合精度都能得到有效保障。夹具的核心夹持部分采用扶壁式轮廓设计，当夹具夹持在垂直布置的螺栓或圆杆上时，扶壁结构可以均匀分散夹持受力，提供足够的抱紧力，避免挂载物件后出现滑移、脱落的问题；夹具上集成的弹性锁紧结构采用一体打印的活页与棘齿设计，不需要额外装配金属弹簧，依靠打印材料自身的弹性即可实现开合调节与锁紧定位，操作时只需按压棘齿部分即可调整夹持开度，松开后即可自动锁止固定，使用门槛极低。夹具还特意设计了防过载的C型弯曲卸力结构，当挂载重量超过设计阈值时，C型结构会产生微量弹性形变，避免螺纹部分因应力集中出现断裂损坏，延长夹具的使用寿命。在安装边界上，这款夹具适配常见直径的圆杆与标准螺栓构件，夹持范围覆盖日常桌面工作台支架、家居置物架圆管、小型设备安装螺杆的常规尺寸，整体外形紧凑小巧，安装后不会占用过多空间，夹持臂末端预留的挂孔可以直接穿挂细绳、挂钩，也可以直接夹持片状的照片、卡片类物件，不需要额外搭配挂装配件。整个夹具所有结构均满足无支撑3D打印要求，打印时不需要考虑支撑添加角度，摆放时只需将夹持开合面贴合打印平台即可完成打印，打印完成后仅需去除底部少量 raft 支撑即可直接使用，不需要二次装配、螺丝紧固，打印完成即可投入使用，不管是用于车间工位的小型工装临时固定，还是作为家居场景的创意装饰挂具，都能快速适配使用需求，兼顾了实用功能性与3D打印的制造便利性。
