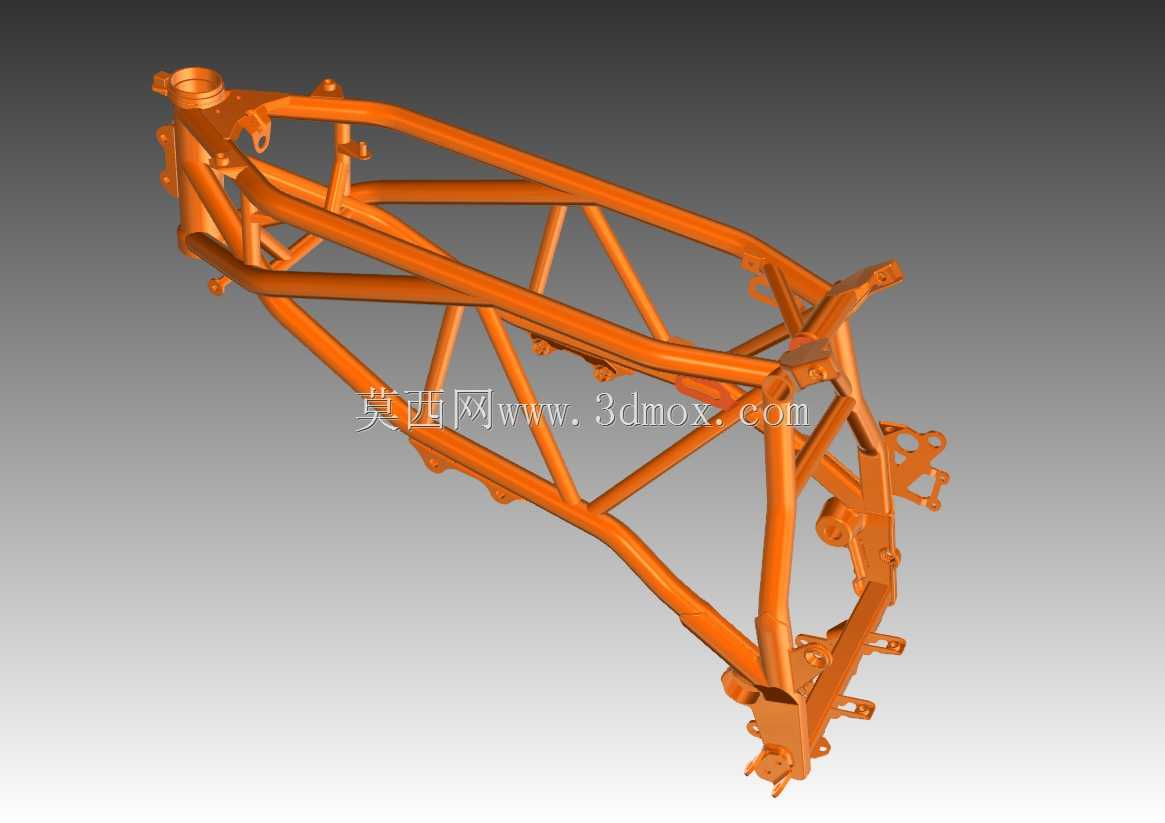

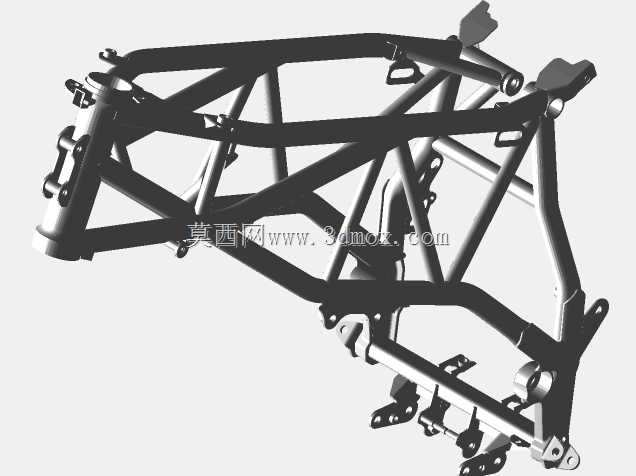

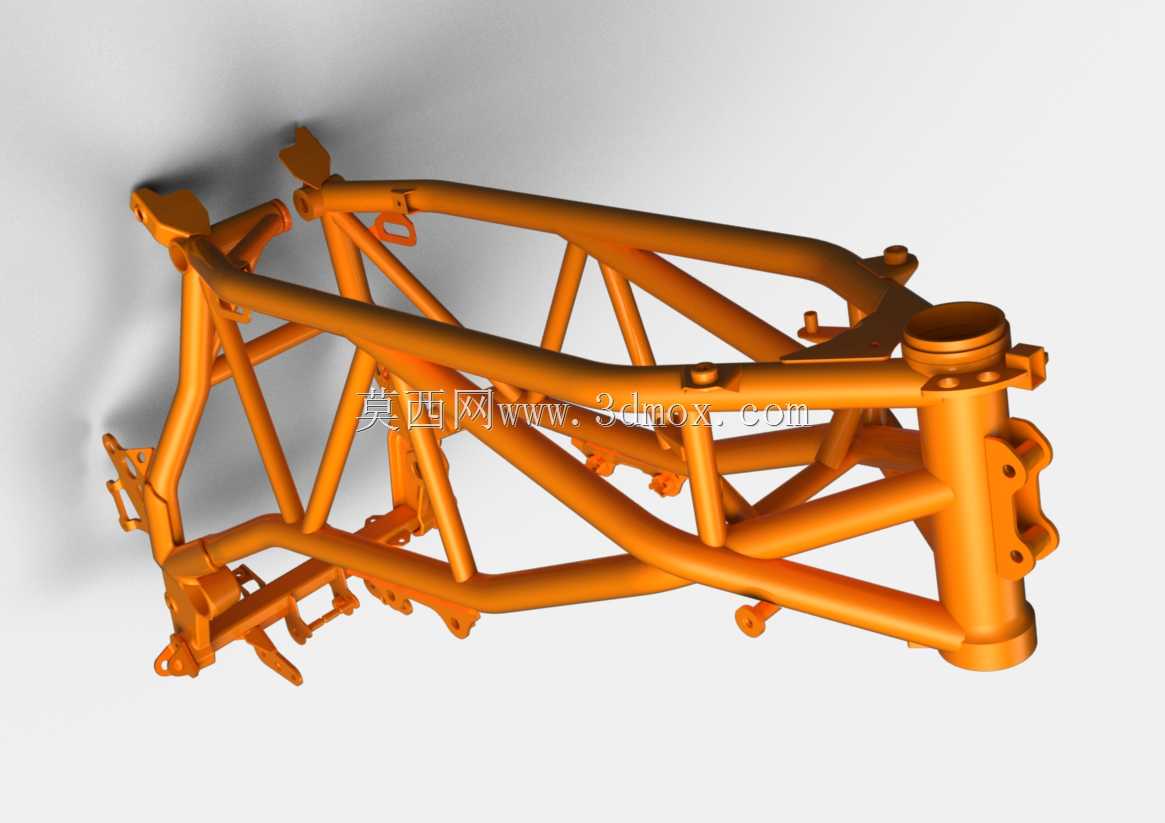

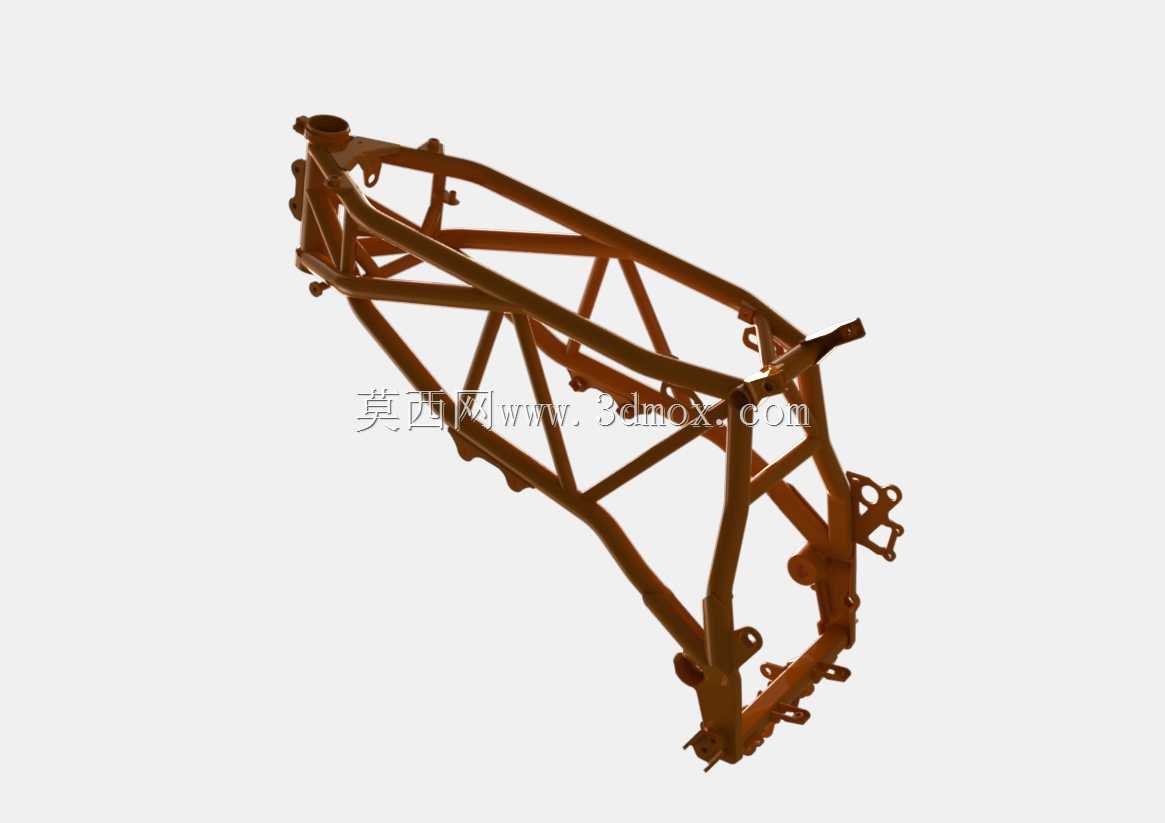

KTM LC8摩托车橙色管式车架结构设计

该结构为大排量越野摩托车的核心承载管式车架，是适配KTM LC8动力平台的整车受力基体，主要应用于中大排量越野摩托、 adventure 长途穿越摩托的整车装配场景，承担着连接动力总成、悬挂系统、转向机构、座椅油箱与行走轮系的核心作用，是决定整车骑行刚性、操控极限与重量分配的核心部件。这款车架采用空间管式桁架结构设计思路，整体以圆形合金钢管通过焊接拼接成型，设计阶段优先兼顾刚性重量比与复杂工况下的抗扭表现，针对越野场景下飞跳落地的冲击载荷、非铺装路面的持续颠簸振动、高速过弯时的侧向扭力都做了对应的管材排布优化，在转向头位置采用多管交汇的加强结构，保证转向轴承安装位的刚性，避免激烈驾驶时出现转向虚位；中部动力安装位预留了发动机吊装的固定支点，匹配LC8双缸发动机的安装孔位边界，让发动机同时成为车架受力的一部分，进一步提升整体抗扭表现；后摇臂连接位置做了局部加厚与多管补强，能够承受后轮驱动、减震压缩回弹带来的交变载荷，尾部副架区域采用相对轻量化的管材排布，用于固定座椅、后尾罩与后挡泥组件，兼顾后部承载需求与整车重量控制。从安装边界来看，车架前部转向立管的尺寸适配标准越野摩托的转向轴承规格，预留了上联板、下联板的安装空间，能够兼容不同行程的前倒置减震装配；中部发动机舱的空间尺寸完全匹配LC8双缸发动机的外形轮廓，各安装吊耳的位置经过公差匹配，保证动力总成装配后与车架无干涉，同时预留了排气管走线、冷却管路布置的空间；后部后摇臂安装轴的孔位同轴度经过设计校核，保证后摇臂摆动顺畅无卡滞，后减震上支点的位置匹配多连杆减震结构的安装需求，能够实现预设的减震杠杆比，优化骑行滤震表现；两侧预留的覆盖件安装位可以适配原厂外观覆盖件的固定卡扣，油箱安装位的弧度匹配对应容量油箱的底部轮廓，保证燃油供给部件安装稳固。这款车架的整体设计充分考虑越野摩托的使用场景，在保证结构强度满足激烈驾驶需求的前提下，通过管材的变径选择、桁架结构的受力路径优化尽可能降低自重，橙色的表面处理既提升了车架的防锈耐腐蚀能力，也具备鲜明的品牌视觉特征，能够适配整车的外观设计风格，在实际使用中可以为骑行者提供精准的操控反馈，在飞跳、急刹、过弯等极限工况下保持结构稳定性，避免车架出现形变影响骑行安全，同时合理的受力分布也能延长车架的疲劳寿命，适配长距离穿越、场地越野等多元骑行场景的使用需求。
