球形壁挂式多功能安装连接组件

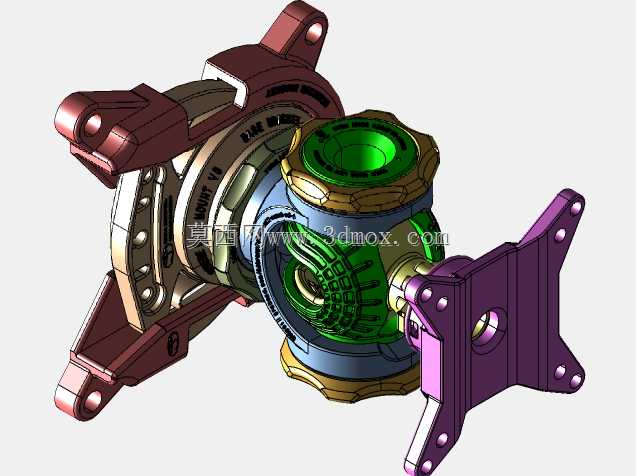

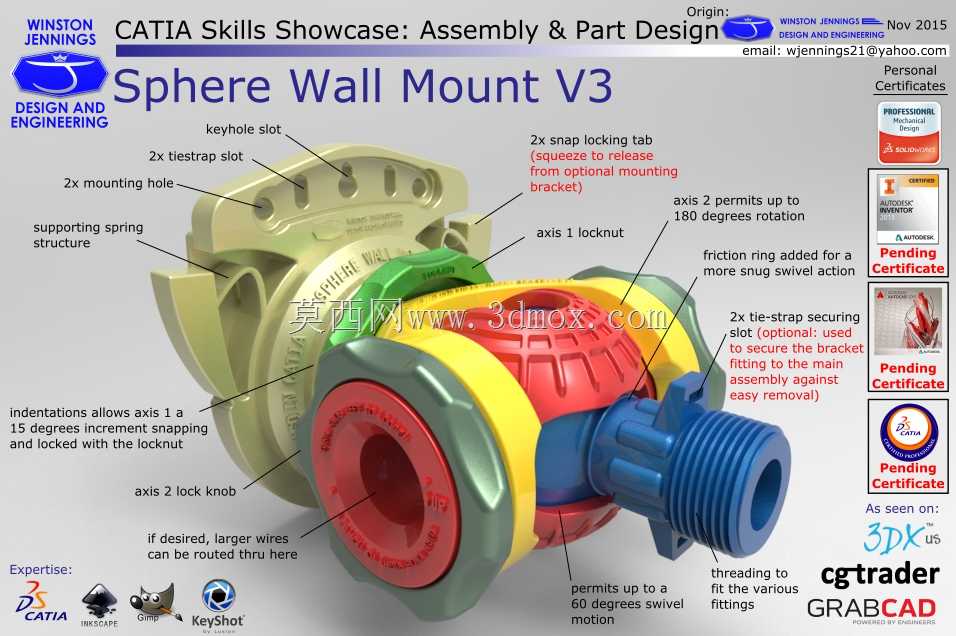

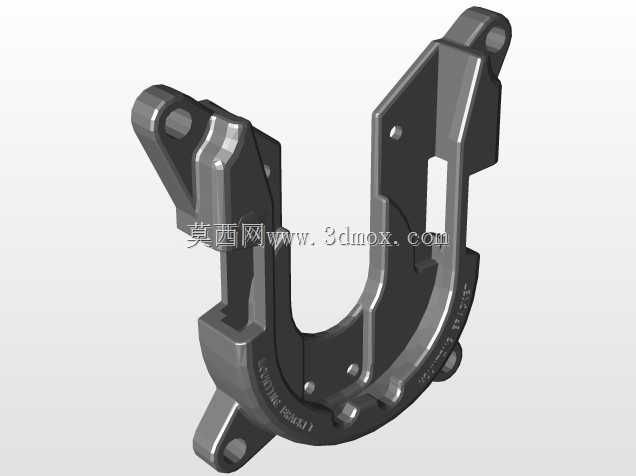

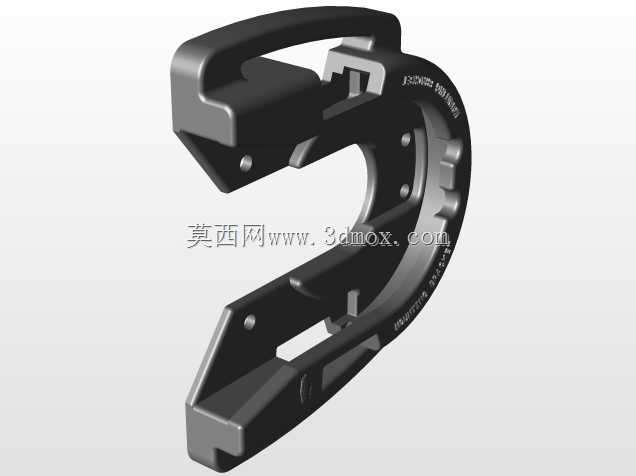

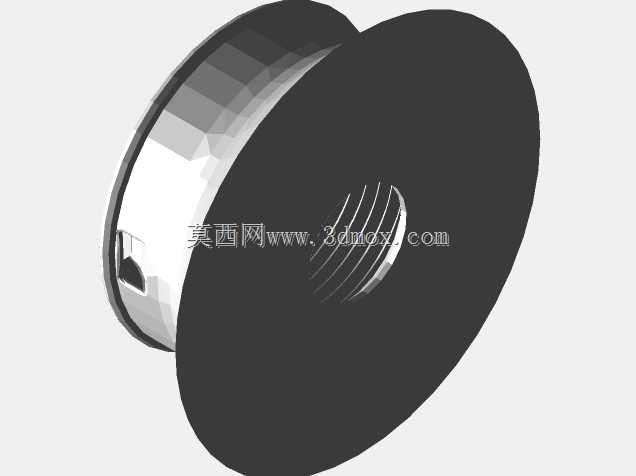

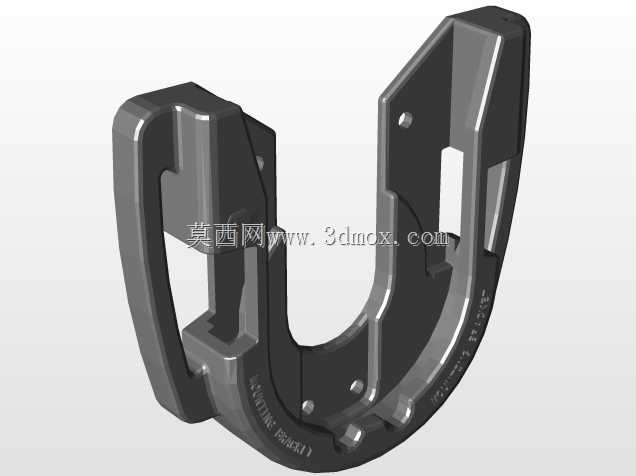

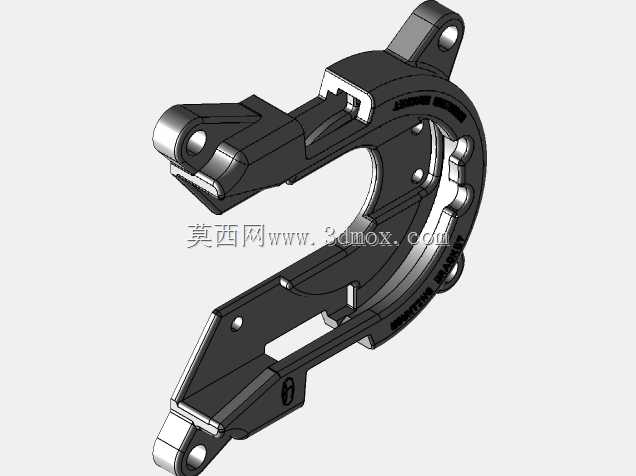

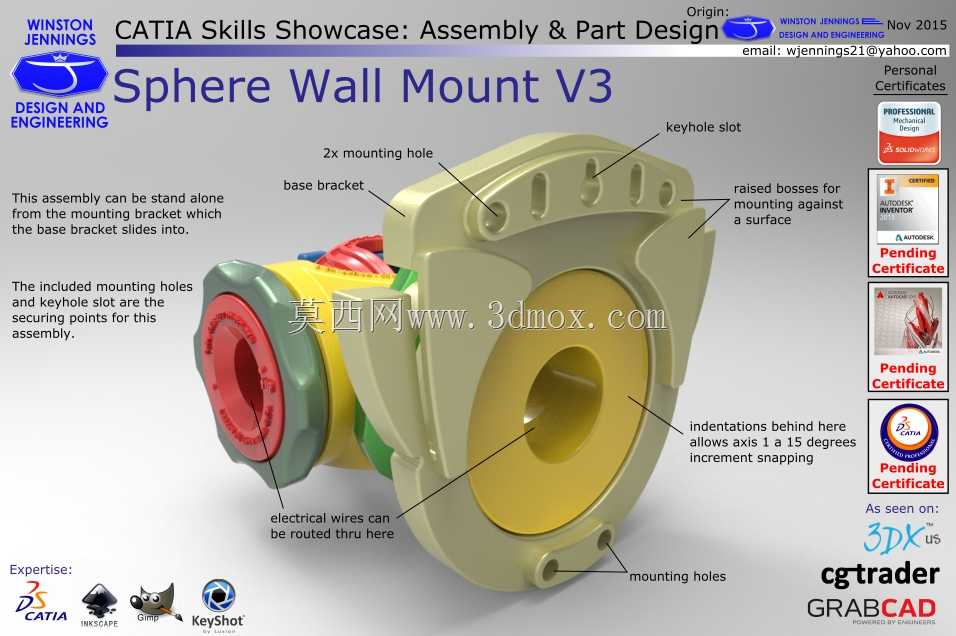

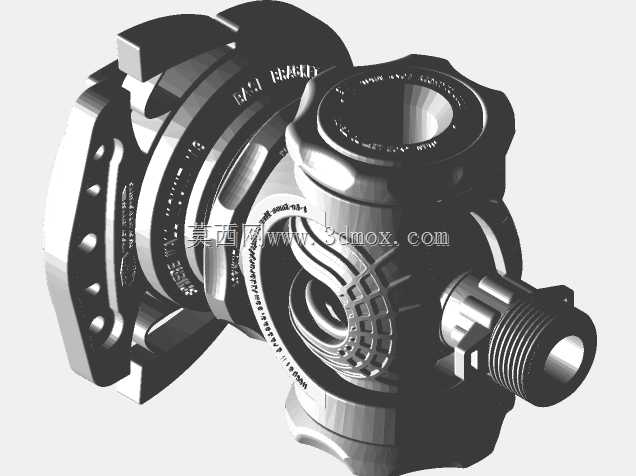

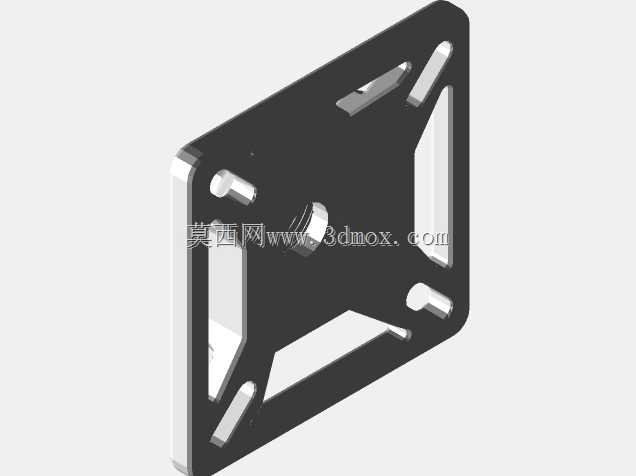

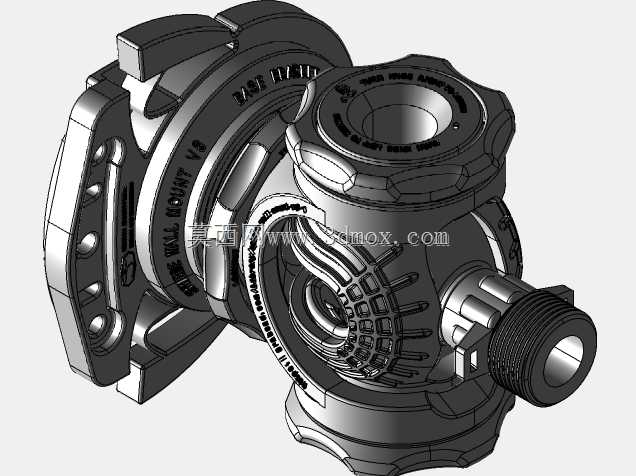

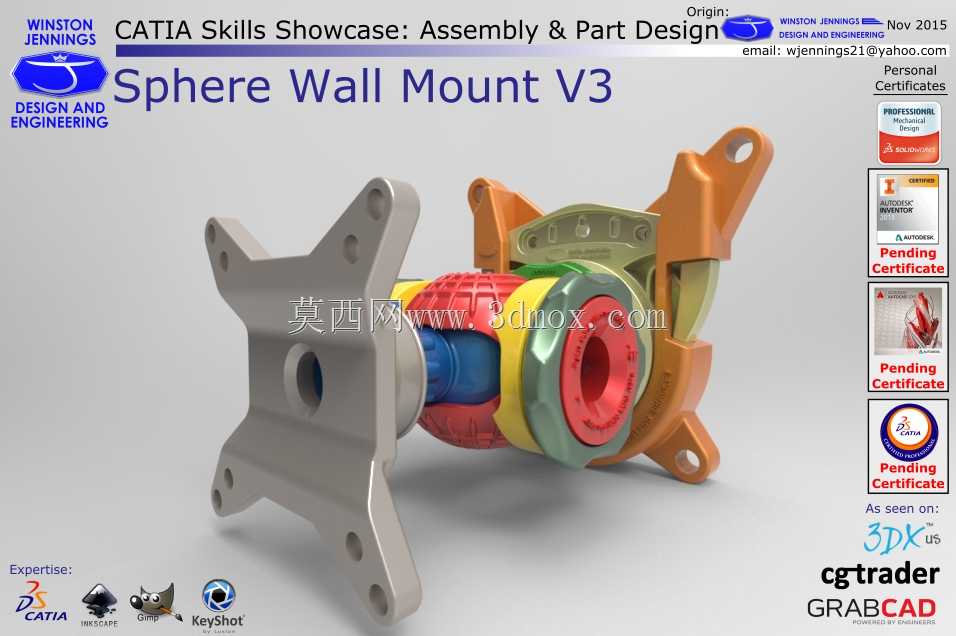

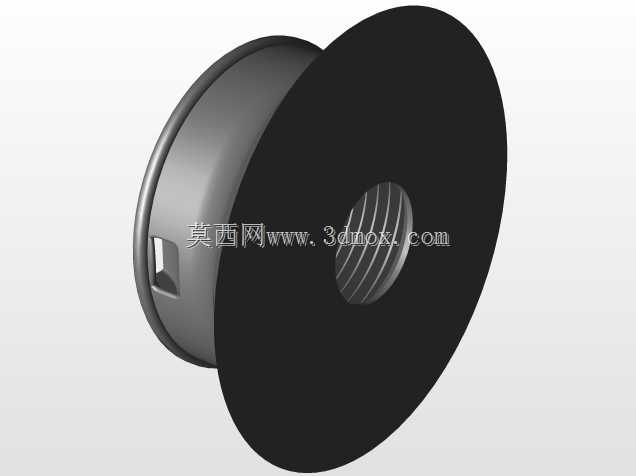

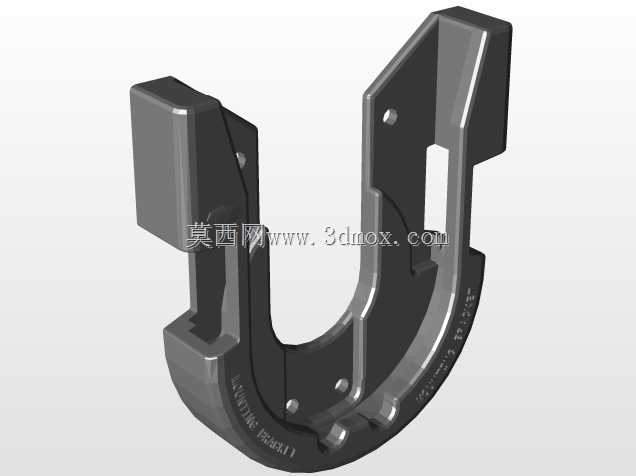

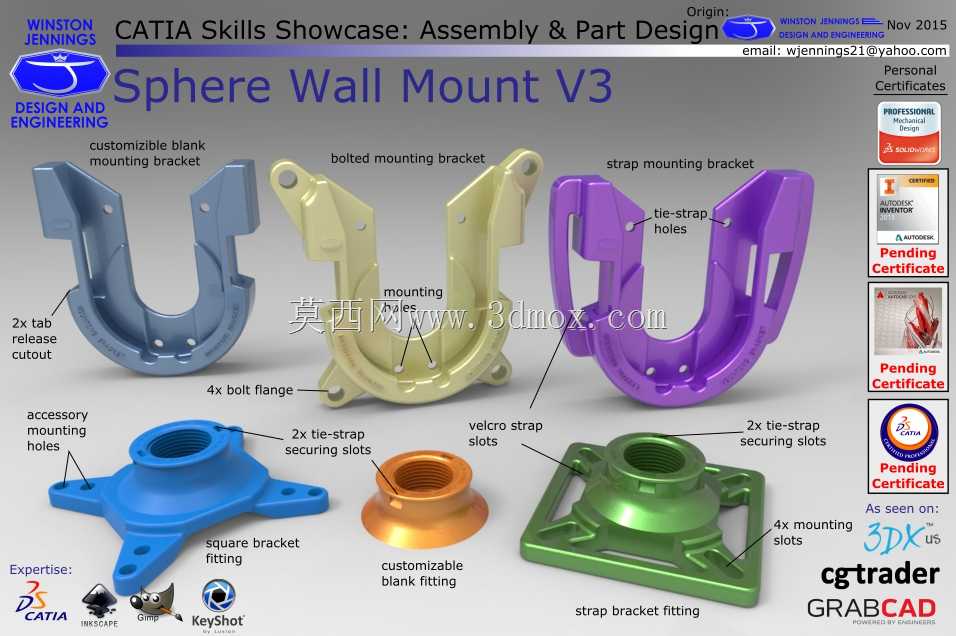

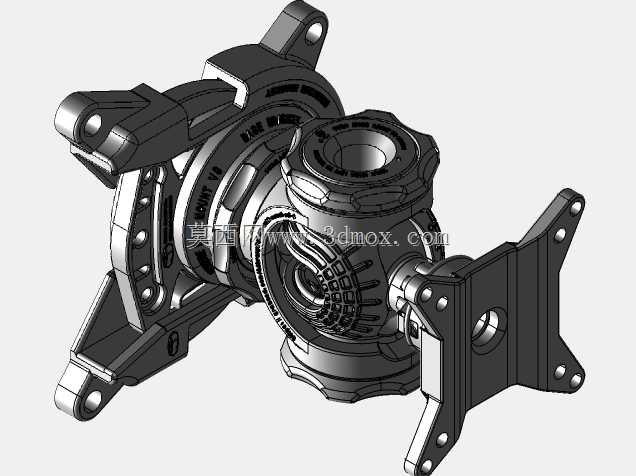

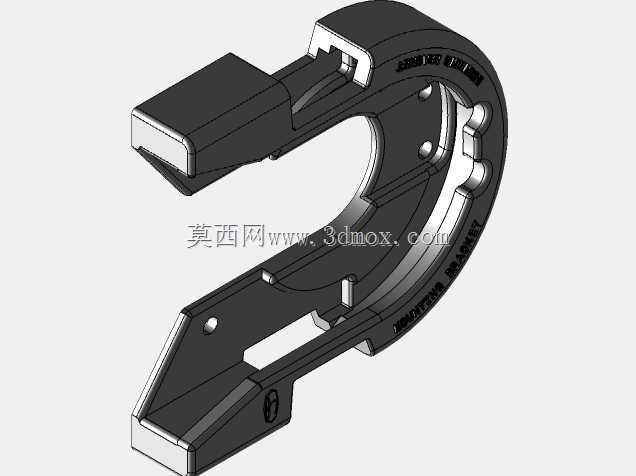

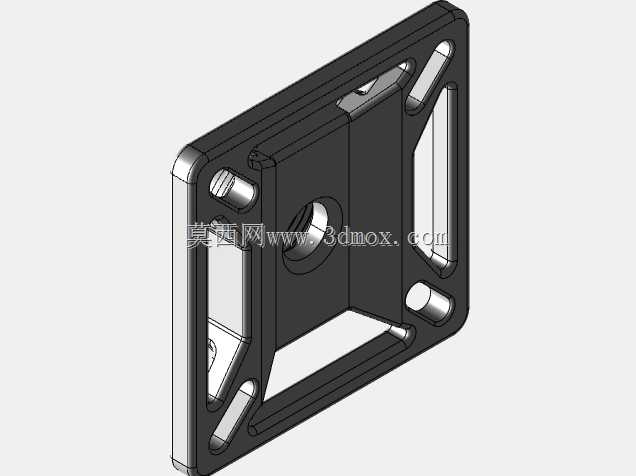

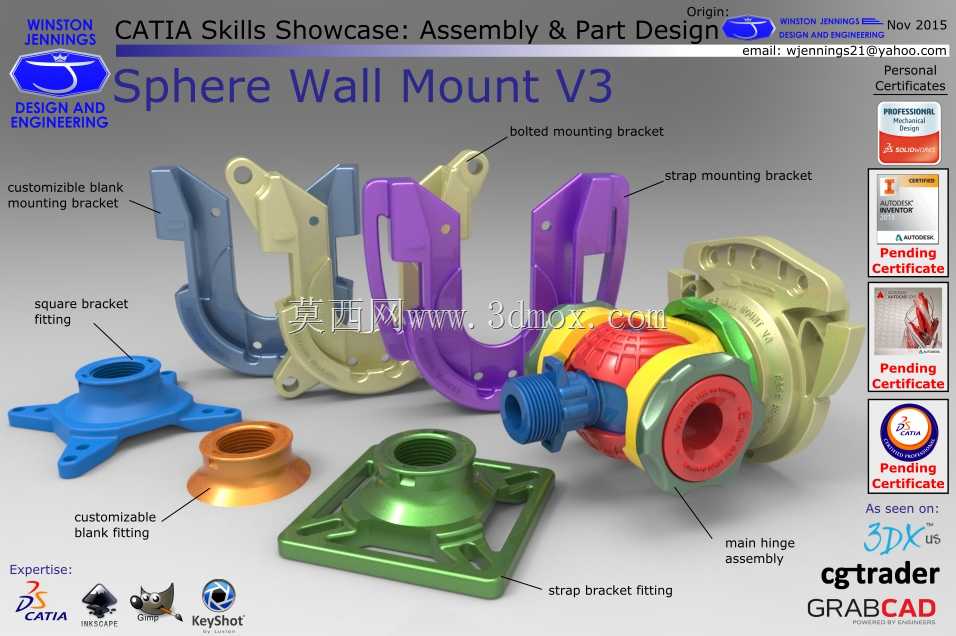

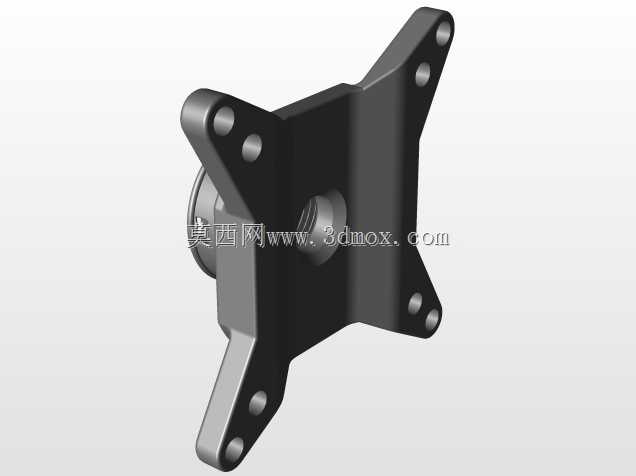

这套球形壁挂连接组件，主要面向墙面挂载类设备的安装固定场景，可适配小型显示器支架、扬声设备挂载、弱电线路终端固定、小型传感装置壁挂安装等多类民用与工业轻型挂载需求，能够在垂直墙面、异形立面等不同安装基面实现设备的角度可调式固定，解决传统壁挂件角度固定、适配性差、安装后难以微调的痛点。整套组件包含多款不同结构的安装支架与适配接头，其中螺栓固定款安装支架可直接通过膨胀螺丝与硬质墙面刚性连接，绑带式安装支架可适配圆柱杆、管线等非平面安装基面，方形底座接头、可定制空白接头可对接不同安装孔位的外接设备，核心的球形铰链主装配体可实现多维度角度转动，挂载后可根据实际使用需求灵活调整设备的俯仰、偏转角度，调整到位后可通过结构锁止保持姿态稳定，不会出现挂载后下垂、移位的问题。设计过程中充分考虑了增材制造工艺的成型特性，整套组件可通过单次打印完成整体装配，无需额外的拼装工序，打印完成后即可直接使用，结构内部预留了合理的活动间隙，既保证了铰链转动的顺滑度，又避免了间隙过大导致的连接松旷问题。不同结构的安装支架均做了受力强化设计，在挂载受力集中的拐角位置做了圆弧过渡处理，避免应力集中导致的结构断裂，绑带式支架的绑带固定位做了防滑齿结构，绑带穿入后可牢牢卡紧，不会因长期承重出现滑脱问题。可定制空白接头预留了足够的加工余量，使用者可根据实际对接设备的安装孔位、接口尺寸做二次修整，适配更多非标准设备的挂载需求。安装边界方面，螺栓固定款支架的安装孔位间距适配常规膨胀螺丝的安装尺寸，无需在墙面额外开大尺寸安装孔，方形底座接头的标准安装孔距可匹配多数小型电子设备、工业传感终端的底部安装位，核心球形铰链的转动角度覆盖水平方向360度旋转、垂直方向正负45度俯仰调节，可满足绝大多数壁挂设备的角度调整需求，整套组件的整体承重范围适配5kg以内的轻型设备挂载，完全覆盖日常民用与工业轻型终端的壁挂使用需求，结构上做了免工具拆装设计，后续设备维护更换时无需完全拆除墙面固定底座，仅需拆卸对接接头即可完成设备更换，大幅降低后期维护的操作难度。
