多功能户外便携工具卡结构设计

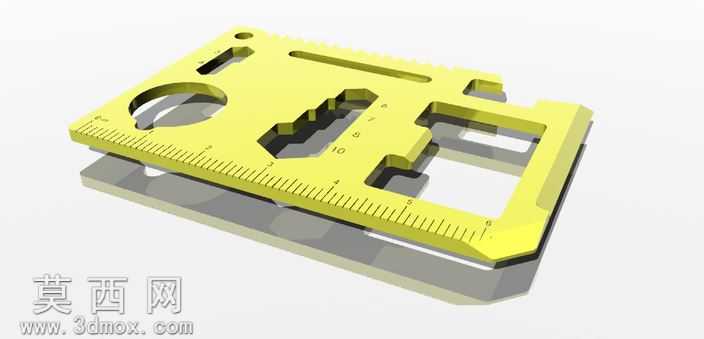

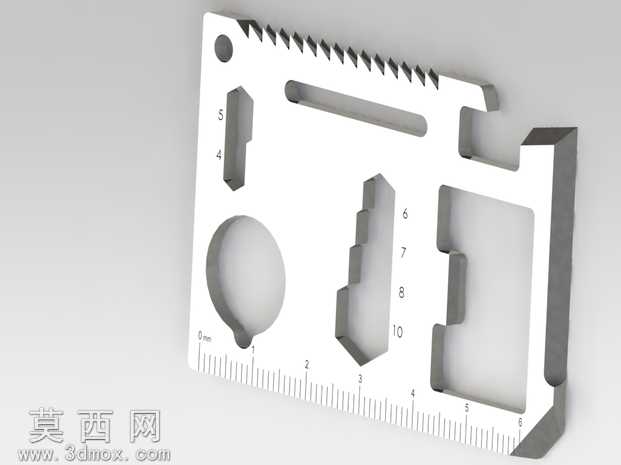

本作品为多功能集成式便携工具卡三维建模设计，整体采用卡片式扁平化结构规划，以标准卡片尺寸为基础轮廓，在有限的平面空间内完成十余种实用工具功能的集成布局，兼顾便携性与实用性。建模阶段采用SolidWorks进行全参数化草图绘制，首先绘制工具卡的外轮廓基准，将边缘做圆角钝化处理避免使用时划伤手部，再依次排布各功能模块的结构：顶部设置锯齿状锯片结构，通过等距阵列齿形特征保证切削齿的均匀排布，建模时对齿尖做微小圆角处理兼顾强度与切削性能；侧边设置公制长度标尺，通过线性草图阵列完成刻度线的精准排布，标注对应刻度数值满足日常长度测量需求；平面区域依次布局开罐器卡口、不同规格螺丝刀刀口、绕绳器开槽、开瓶器弧形卡口、多规格位置扳手卡口、蝴蝶螺丝扳手卡口、环附件孔等功能结构，每个功能结构的尺寸均经过参数校核，保证与对应使用场景的标准件尺寸匹配。建模过程中对各功能结构的连接处做加厚处理，避免应力集中导致使用时断裂，整体采用等厚度钣金类实体建模逻辑，还原金属板材冲压成型的工艺特征。材质渲染阶段赋予整体不锈钢金属材质，调整金属粗糙度参数模拟拉丝不锈钢的哑光质感，边缘处添加轻微倒角高光效果还原金属加工的真实触感，渲染时采用柔和的工作室光源，清晰呈现各功能槽位的轮廓结构与边缘细节。设计思路围绕EDC日常便携需求展开，将零散的常用小工具功能集成在卡片大小的金属片上，可轻松放入钱包卡袋随身携带，满足户外出行、日常应急的多种小型工具使用需求，各功能区域的排布经过反复调整，避免不同功能结构之间产生干涉，同时保证握持使用时的受力合理性，让每个功能位都能顺畅施力完成对应操作。
