老式俄系战机发动机径向活塞结构

　　在航空活塞发动机的结构体系里，径向活塞是星型发动机布局里的核心运动部件，这类结构最早广泛应用于早期螺旋桨战机，尤其是苏俄系老式战机的动力单元中，承担着将燃烧室内燃气压力转化为曲轴旋转扭矩的核心作用。不同于直列或者V型发动机的活塞排布，径向活塞围绕曲轴中心呈放射状布置，这种布局能在更小的发动机外径下布置更多气缸，在当年航空发动机材料强度有限的前提下，有效提升整机功率密度，适配战机对动力单元紧凑性、功重比的严苛要求。

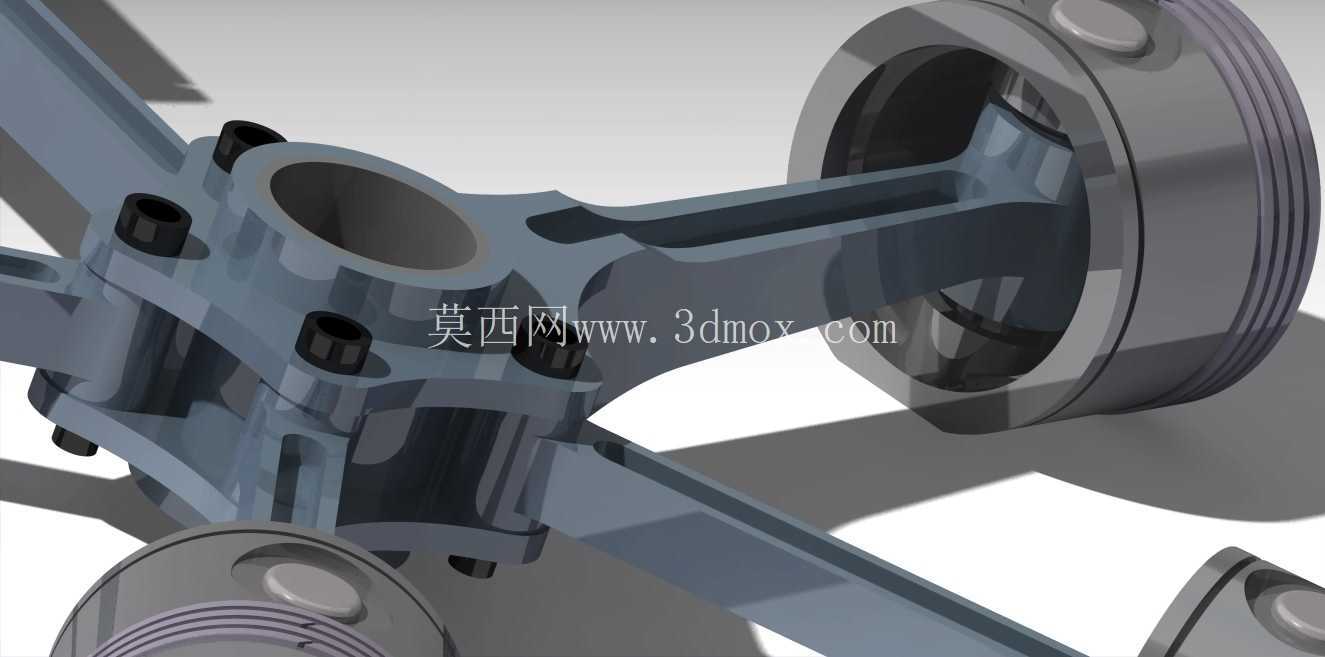

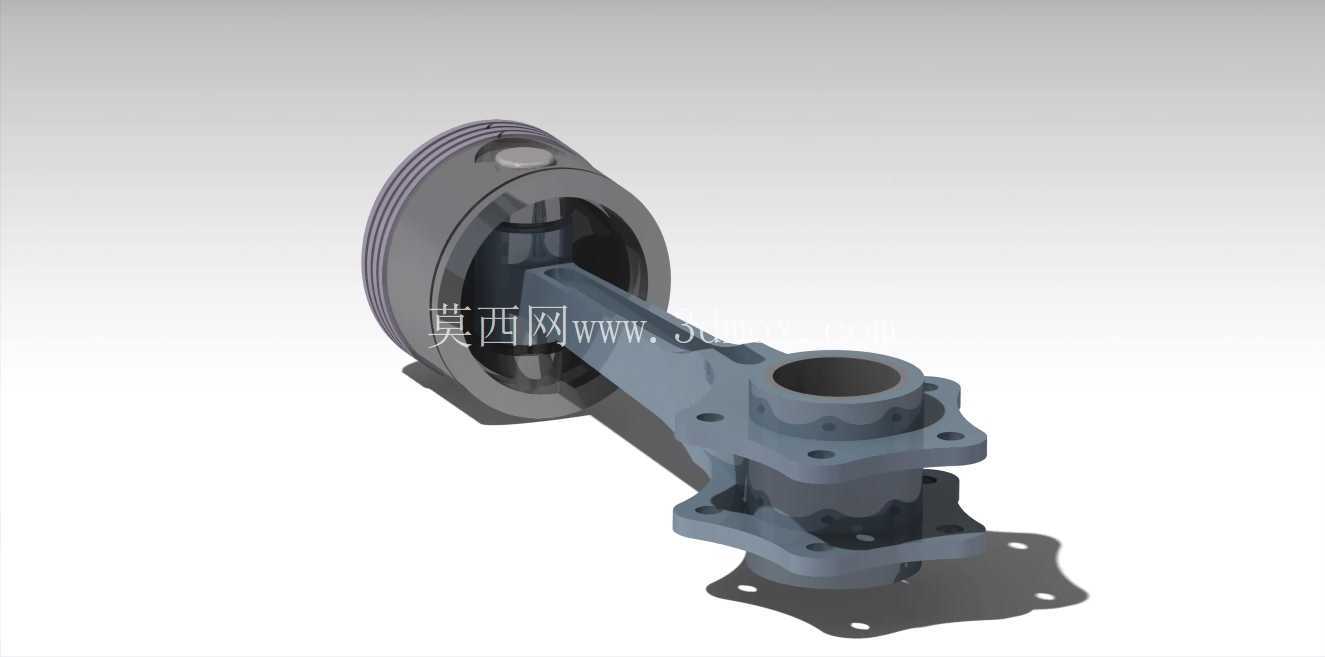

　　从实际工况来看，这类径向活塞需要承受燃烧室点火瞬间的高温高压冲击，工作过程中往复运动速度随发动机转速变化，最高往复线速度能达到十余米每秒，因此活塞本体的结构设计需要兼顾轻量化与结构强度。从模型呈现的结构来看，活塞裙部采用了薄壁筒状设计，在保证与气缸壁配合导向长度的同时，尽可能降低往复运动的惯性质量，避免高转速下惯性力过大导致的连杆载荷超限、振动加剧问题。活塞销座位置做了加厚加强处理，通过螺栓与连杆小头端实现刚性连接，连接位置的螺栓采用内六角圆柱头结构，安装时能保证足够的预紧力，避免往复运动中连接松脱，同时螺栓头部沉于活塞本体的沉孔内，不会突出活塞表面干涉活塞与气缸壁的相对运动。

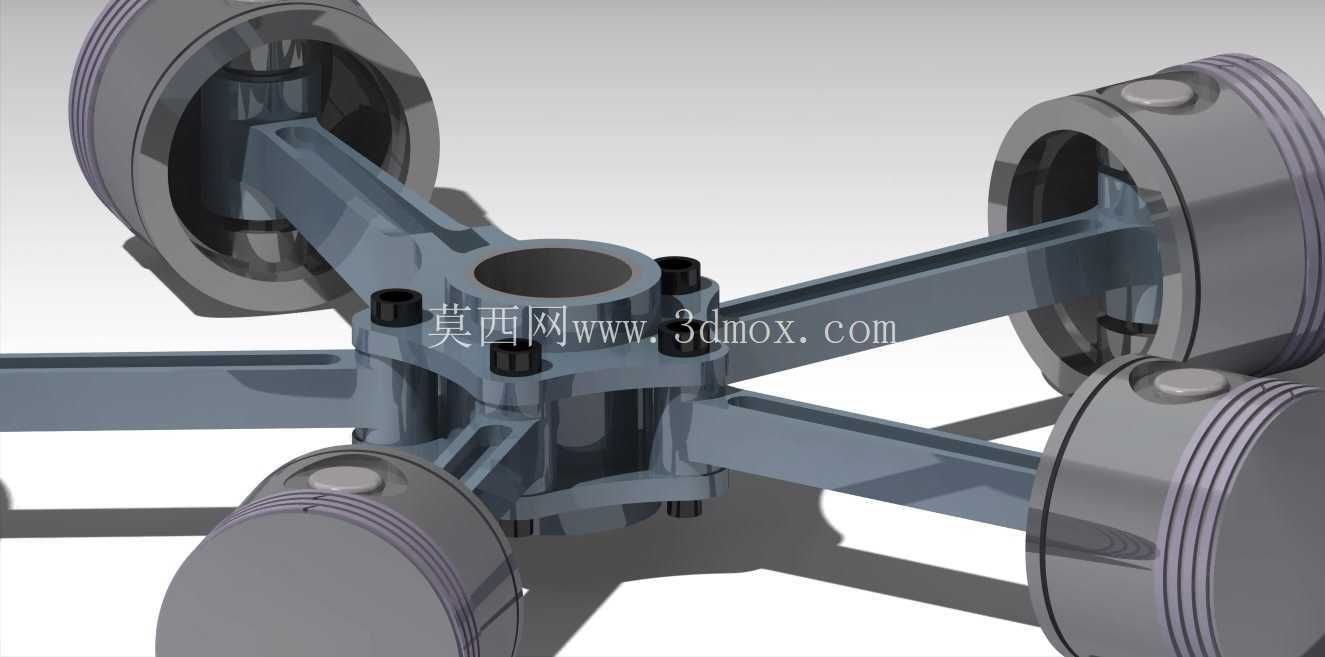

　　配套的连杆采用了分体式铰接设计，主连杆直接连接在曲轴曲柄销上，其余副连杆通过铰接销连接在主连杆的凸耳上，这种结构是径向发动机的典型设计，能让多个活塞的往复运动通过连杆组共同驱动单根曲轴旋转，大幅简化曲轴的结构复杂度，降低曲轴的加工难度。从安装边界来看，这类径向活塞的外径需要与气缸套内孔保持高精度间隙配合，间隙值控制在零点零几毫米级别，间隙过小会导致热态下活塞膨胀卡滞，间隙过大则会出现燃气窜漏、机油上烧的问题。活塞顶部的型面需要与气缸盖、燃烧室形状匹配，保证压缩比符合设计要求，老式俄系战机采用的这类活塞，顶部通常会设计有避让气门的凹坑，避免气门运动过程中与活塞发生碰撞。

　　在实际维护场景中，径向活塞的磨损状态是发动机大修的核心判定指标之一，长期工作后活塞裙部与气缸壁的摩擦会导致配合间隙增大，出现气缸压力不足、动力下降的问题，此时就需要更换活塞与配套的活塞环组件。建模过程中需要重点关注活塞销孔的同轴度、连杆大小头孔的平行度等形位公差，这些公差直接影响装配后活塞运动的顺畅度，若公差超差，装配后会出现活塞偏磨、连杆运动卡滞等问题，严重时甚至会导致发动机运行中出现抱缸、连杆断裂等致命故障。

　　从结构受力角度分析，活塞在工作过程中主要承受三个方向的力：一是燃气燃烧产生的轴向压力，通过活塞销传递给连杆；二是往复运动产生的惯性力，随转速升高呈平方级增长；三是活塞侧推力，由连杆摆动角度产生，作用在活塞裙部与气缸壁的接触面上，这也是活塞裙部磨损的主要诱因。因此在结构设计时，活塞裙部通常会设计成微椭圆形状，冷态下销座方向直径略短，垂直销座方向直径略长，热态下活塞受热膨胀后能趋近正圆，保证全工况下与气缸壁的均匀接触，避免局部应力集中导致的拉缸问题。

　　这类径向活塞结构的润滑依靠发动机曲轴箱内的飞溅润滑加上连杆油道的压力润滑，活塞销位置通常会设计有油孔，让压力机油能进入销与销座的配合间隙，形成油膜降低摩擦磨损。活塞环槽的位置精度也十分关键，气环槽需要保证气环的侧隙与背隙符合要求，起到密封燃气的作用，油环槽则设计有回油孔，将气缸壁上多余的机油刮下回油底壳，避免机油进入燃烧室燃烧。对于老式战机的发动机维护而言，这类径向活塞的备件测绘与建模是维修工作中的重要环节，通过三维建模可以准确还原活塞的所有结构尺寸，在缺少原厂备件的情况下实现备件的定制加工，让老旧战机的发动机能够恢复运行状态。
