英寸刻度负冲冲压印尺结构设计

　　在冲压加工的工装应用场景里，这类带英寸刻度的负冲冲压印尺，核心用途是在金属板材、型材表面直接压印出标准化的英寸刻度标识，替代传统的蚀刻、丝印工艺，让刻度标识与工件基体形成一体化的凹凸结构，避免后续使用过程中刻度因摩擦、腐蚀出现磨损脱落的问题，常见于五金量具生产、钣金加工刻度打标、定制工装标尺制作的工序环节。从实际功能特性来看，该冲头的刃口采用负冲结构设计，也就是冲压时凸模的成型面朝向工件内侧压入，压出的刻度线条为凹陷结构，相比正向冲裁的凸起刻度，凹陷刻度的抗磨损能力更强，不会因工件表面与其他物件剐蹭导致刻度变形，同时压印过程中不会产生冲裁废料，不需要额外配置废料收集与排出结构，适配连续模、单工序模的安装需求。

　　设计这类冲头的时候，首先要匹配英寸刻度的标准公差要求，每一格刻度的间距严格遵循英制长度单位的规范，整英寸刻度的长度、半英寸刻度的长度、八分之一及十六分之一英寸刻度的长度做差异化设计，压印深度控制在0.15mm到0.3mm之间，既保证刻度的辨识度，又不会因为压入过深导致工件背面出现鼓包变形，影响工件的平面度要求。冲头的本体采用长方体结构，安装端的尺寸与标准模座的冲头固定槽匹配，安装边界预留足够的锁紧空间，侧面做0.5mm的倒角处理，避免安装时与模架发生磕碰刮伤，冲头的成型端面做镜面抛光处理，降低冲压过程中与工件表面的粘附力，减少压印后出现的毛刺、拉伤缺陷。

　　实际生产使用时，该冲头可以直接安装在普通压力机的滑块上，配合下模的硬质垫板完成压印作业，也可以通过阵列排布的方式，在级进模的对应工位完成连续刻度的压印，不需要额外调整设备的冲压行程，只要保证冲头的下行终点位置与下模表面的间隙匹配工件厚度即可。针对不同厚度的工件，只需要调整冲头的压入深度，不需要更换冲头本体，适配0.5mm到3mm厚度的冷轧钢板、铝板、不锈钢板的刻度压印需求。冲头的刻度成型棱边做R0.02mm的微小圆角处理，避免棱边过于尖锐在压印时出现崩刃问题，提升冲头的连续冲压使用寿命，正常工况下可以完成十万次以上的压印作业而不需要修磨刃口。

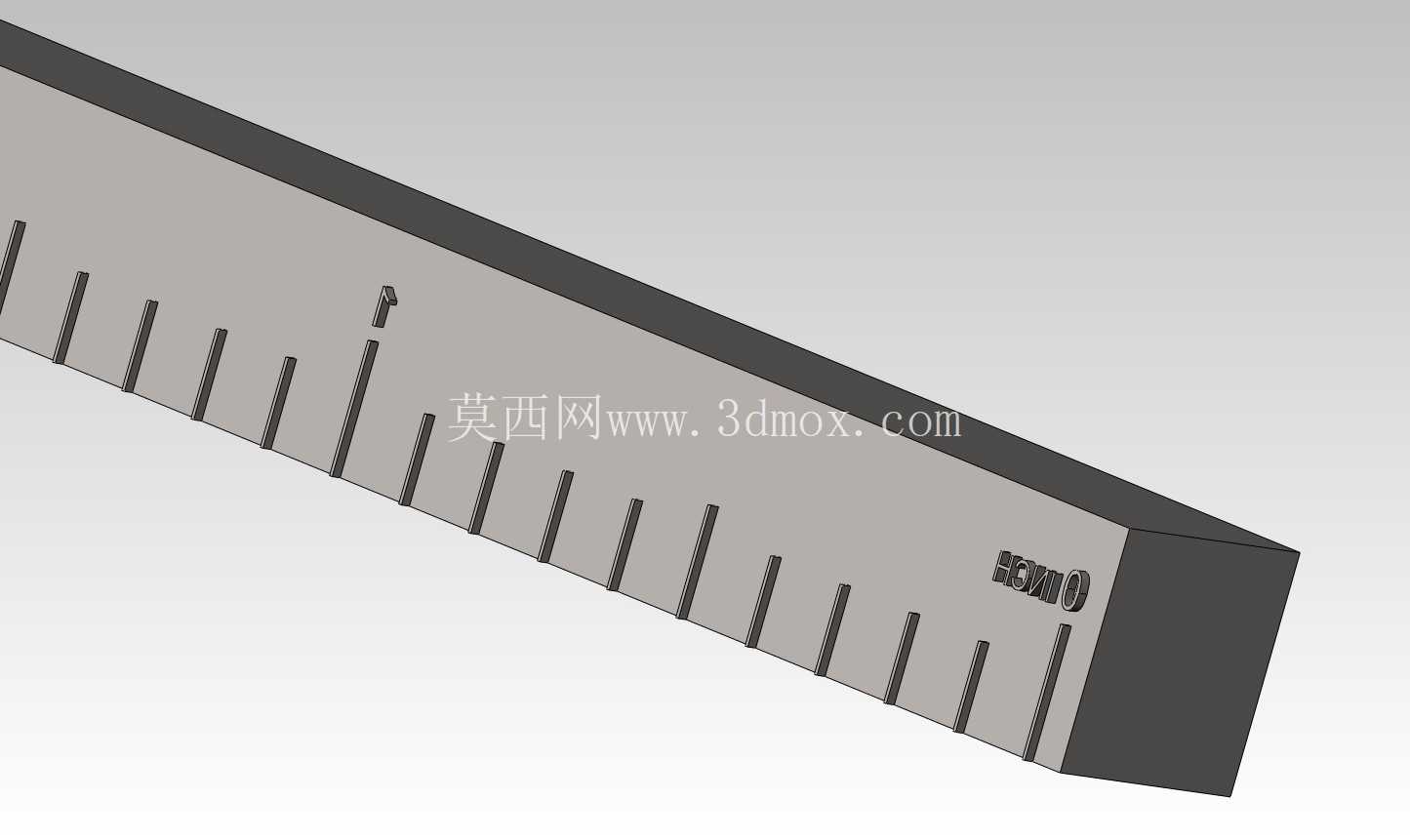

　　在三维建模过程中，该模型的刻度特征采用参数化阵列方式构建，每一格刻度的长度、间距、深度都可以通过参数调整快速修改，方便适配不同量程、不同精度要求的标尺压印需求，模型的安装基准面与冲头成型端面的平行度公差控制在0.01mm以内，保证安装后所有刻度的压印深度一致，不会出现一端刻度深一端刻度浅的问题。从结构细节来看，冲头的尾部做了定位槽设计，安装时可以通过模座上的定位销快速对位，不需要反复调整冲头的周向角度，保证刻度线与工件的边缘保持垂直，避免压印出的刻度出现歪斜。这类冲压印尺的应用，解决了传统标尺刻度加工工艺中工序多、标识易脱落的问题，在车间现场的工位器具定制、设备标尺更换、专用量具生产的场景中，能够快速完成刻度的压印加工，不需要后续的表面处理工序，压印完成后工件可以直接进入下一道装配环节，有效缩短加工周期。
