锥齿轮单级传动减速装置结构设计

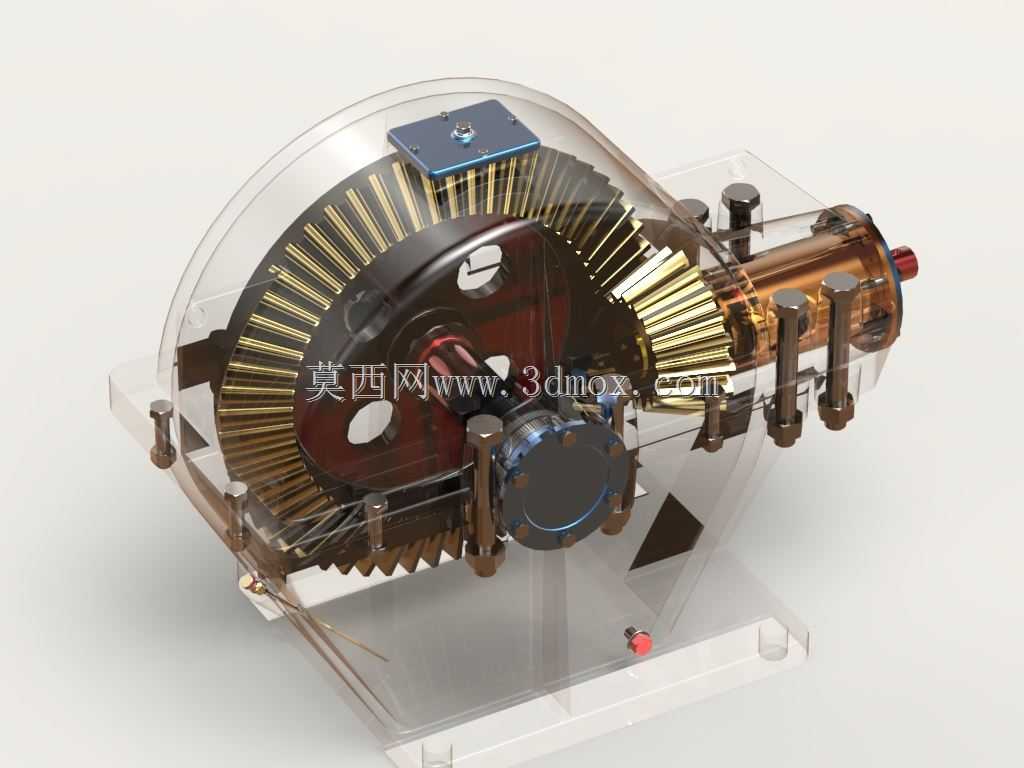

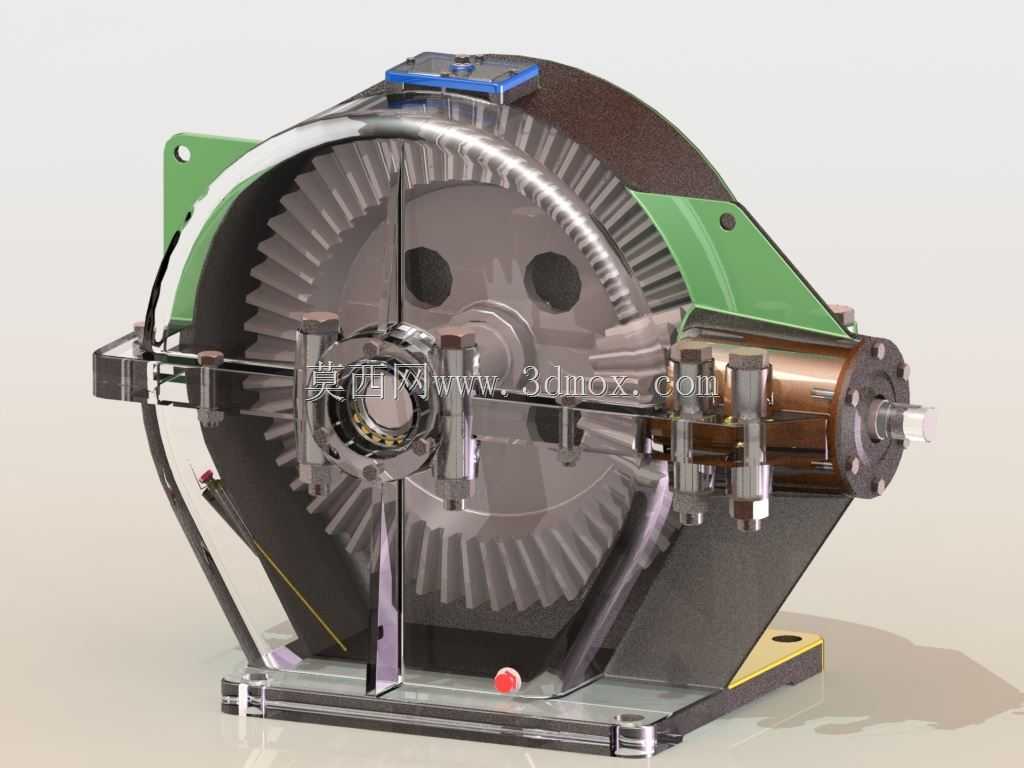

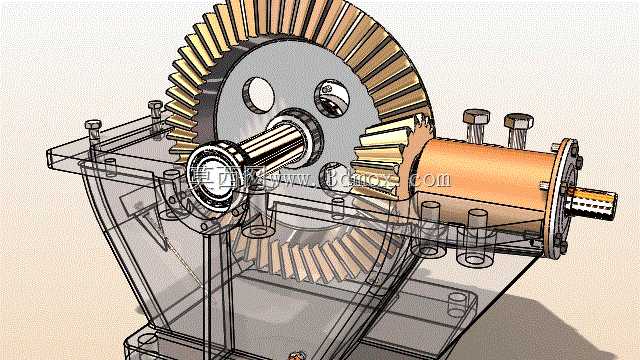

这款锥齿轮单级减速装置，主要面向需要交错轴动力传递的工业传动场景，常见于中小型输送设备、轻工生产流水线、农用作业机具以及小型工程机械的动力输入端，用来完成动力输入轴与输出轴呈垂直交错布局下的转速匹配与扭矩放大，适配原动机高转速低扭矩的输出特性，匹配作业端低转速大扭矩的实际负载需求。该装置核心采用弧齿锥齿轮啮合传动结构，相比直齿锥齿轮具备更高的啮合重合度，传动过程中轮齿交替接触更平稳，冲击载荷与运行噪音更低，能够承受更大的瞬时过载扭矩，适合存在一定负载波动的连续作业工况。设计阶段优先考虑了传动效率与结构紧凑性的平衡，选定的传动比可适配多数常规中小型动力源的减速需求，啮合参数经过反复校核，确保轮齿接触应力与弯曲应力均在常用合金结构钢的许用应力范围内，同时兼顾了润滑路径的合理性，箱体内腔预留了充足的储油空间，齿轮啮合区域可通过齿轮旋转带起的润滑油实现飞溅润滑，轴承位置也设计了对应的导油结构，保证长期运行时的润滑可靠性。整体结构采用剖分式箱体设计，上下箱体通过定位销与螺栓实现精准紧固，既保证了装配过程中齿轮啮合间隙的便捷调整，也方便后期运维时的内部检查与易损件更换。输入轴与输出轴均采用阶梯轴结构设计，轴肩位置精准匹配轴承内圈与齿轮的定位尺寸，轴承选用圆锥滚子轴承，可同时承受径向载荷与轴向载荷，适配锥齿轮传动过程中产生的轴向分力，轴伸端设计了标准密封结构，可防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。安装边界上，箱体底部设计了带安装孔的一体式安装底座，安装孔的孔距经过标准化适配，可直接匹配多数常规设备的安装机架尺寸，输入输出轴的轴伸长度与轴径均采用通用工业标准尺寸，可直接适配标准联轴器、带轮等传动连接件，无需额外定制转接部件，大幅降低现场安装的适配成本。整体外形结构紧凑，没有冗余的外凸结构，可在狭小的设备安装空间内完成布置，箱体外部的加强筋结构在提升整体刚性的同时，也辅助增加了箱体的散热面积，可在连续运行时有效散发齿轮啮合与轴承转动产生的热量，避免箱体内油温过高导致润滑油性能下降，延长装置的整体使用寿命。
