带斜齿圆柱齿轮的两级齿轮减速马达

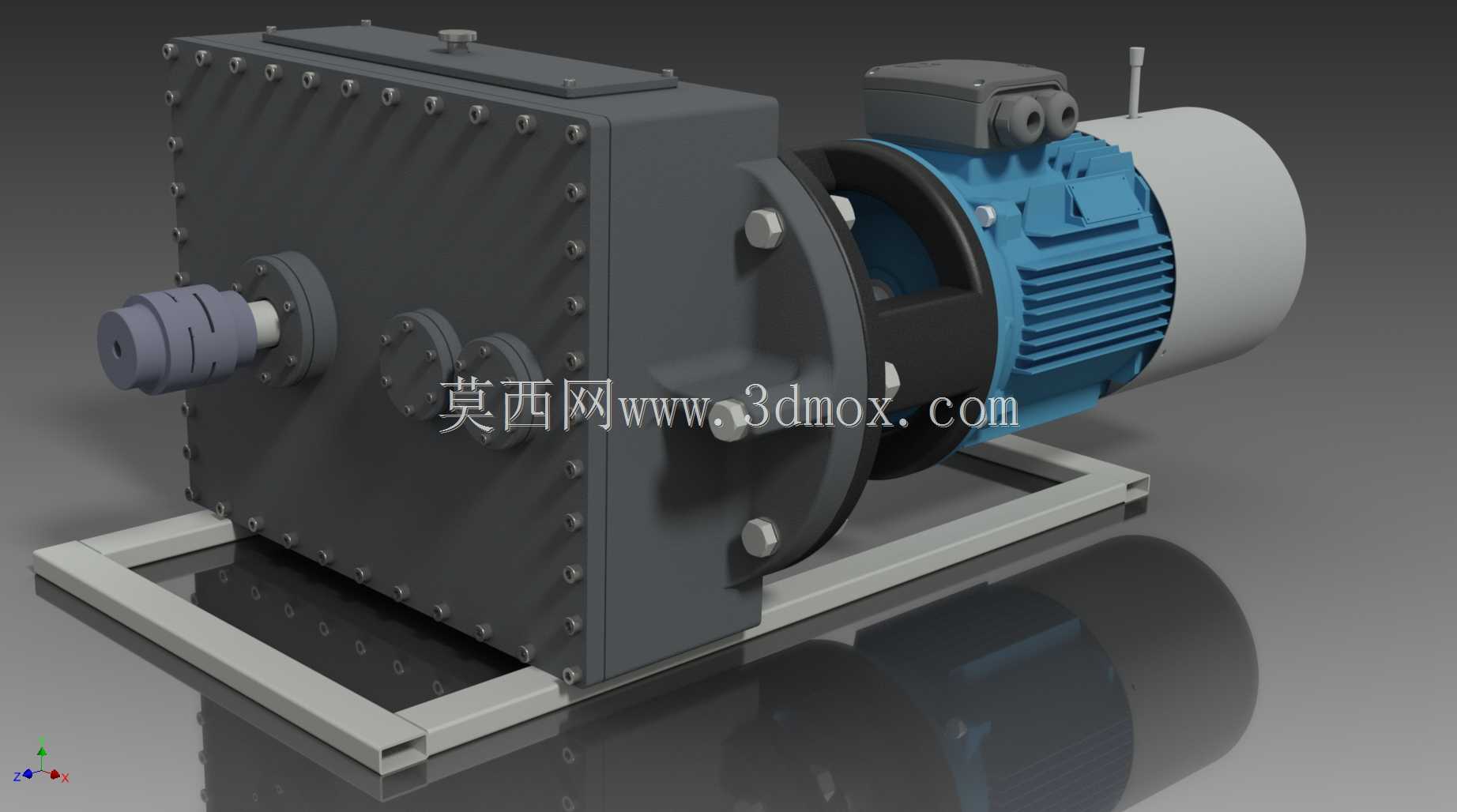

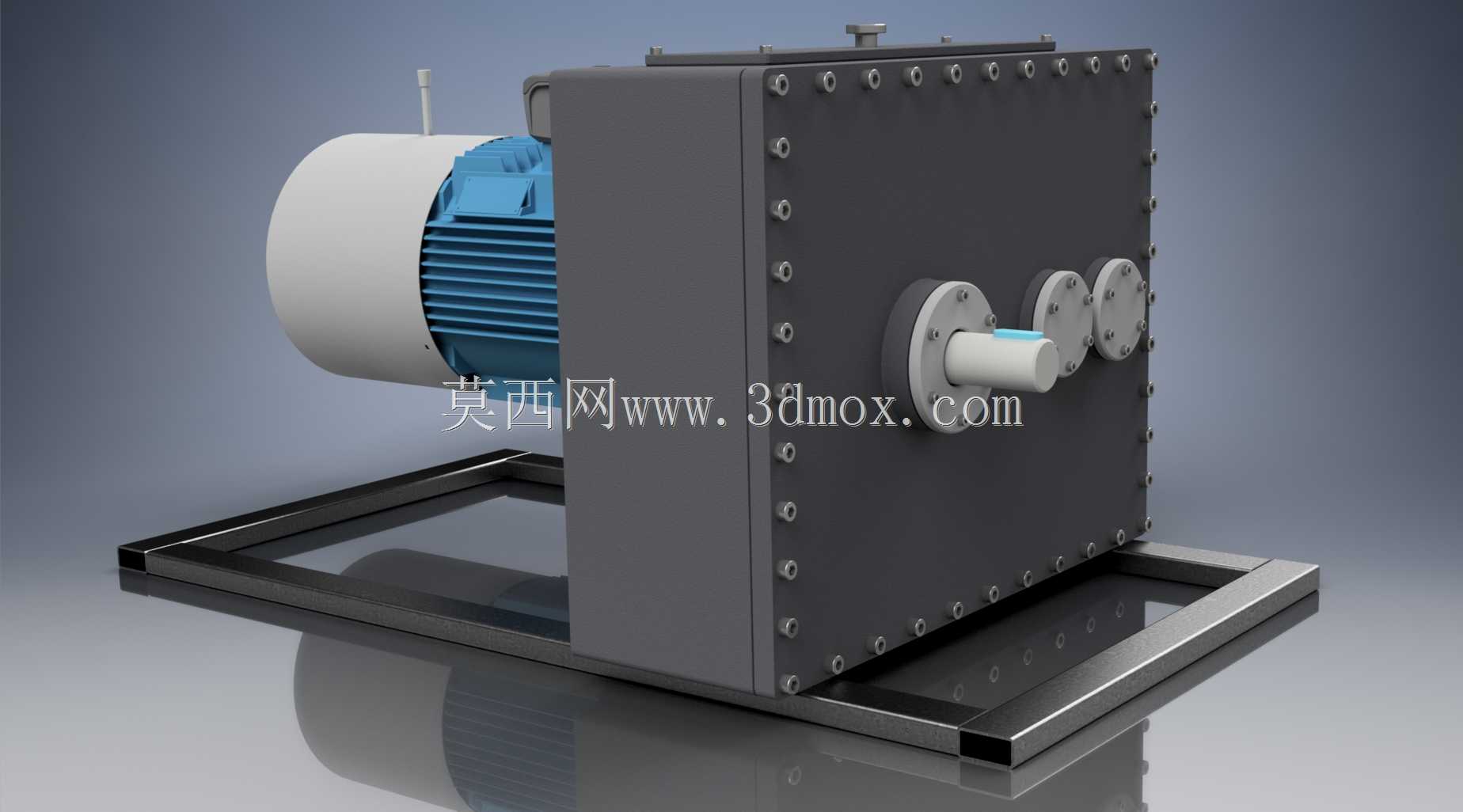

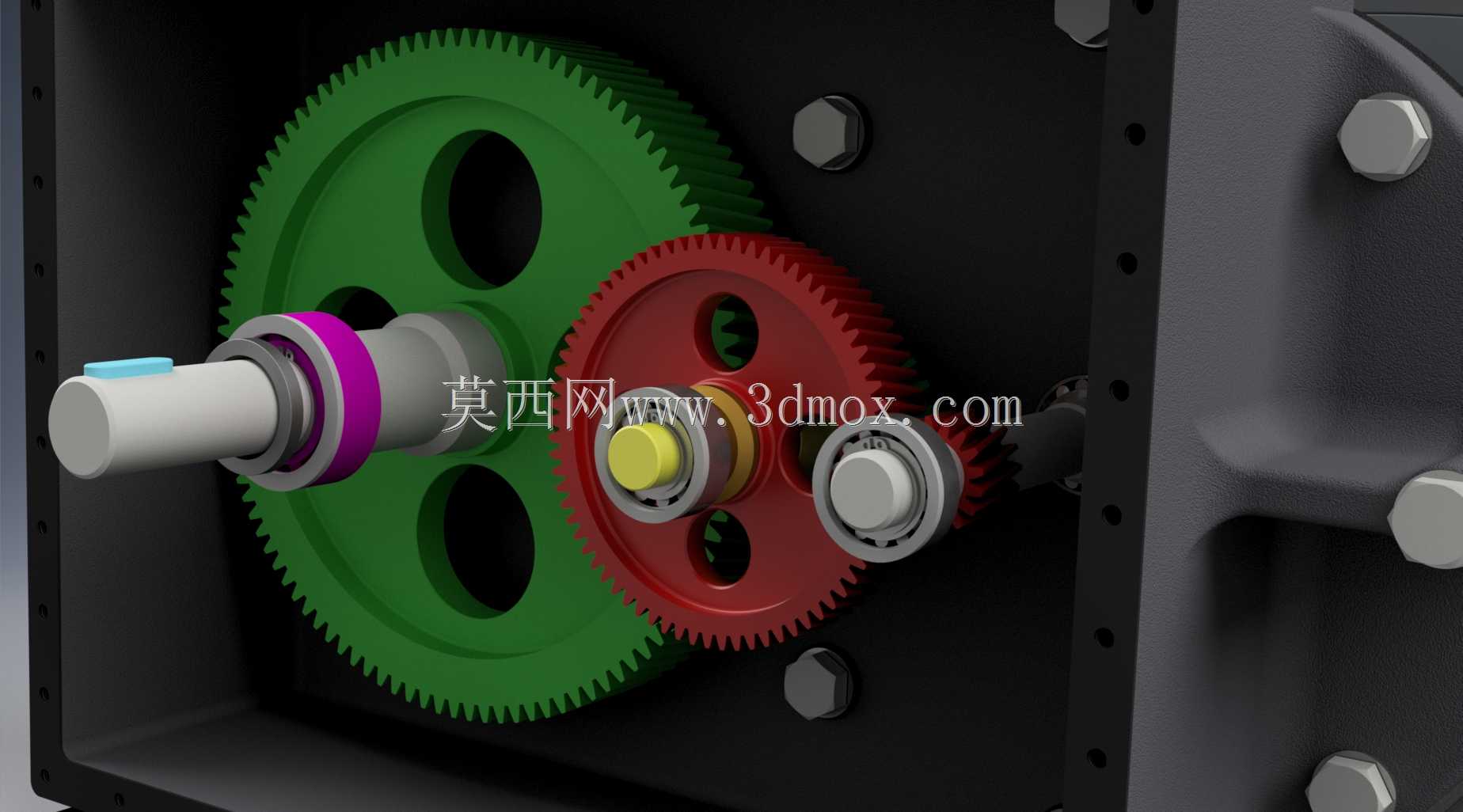

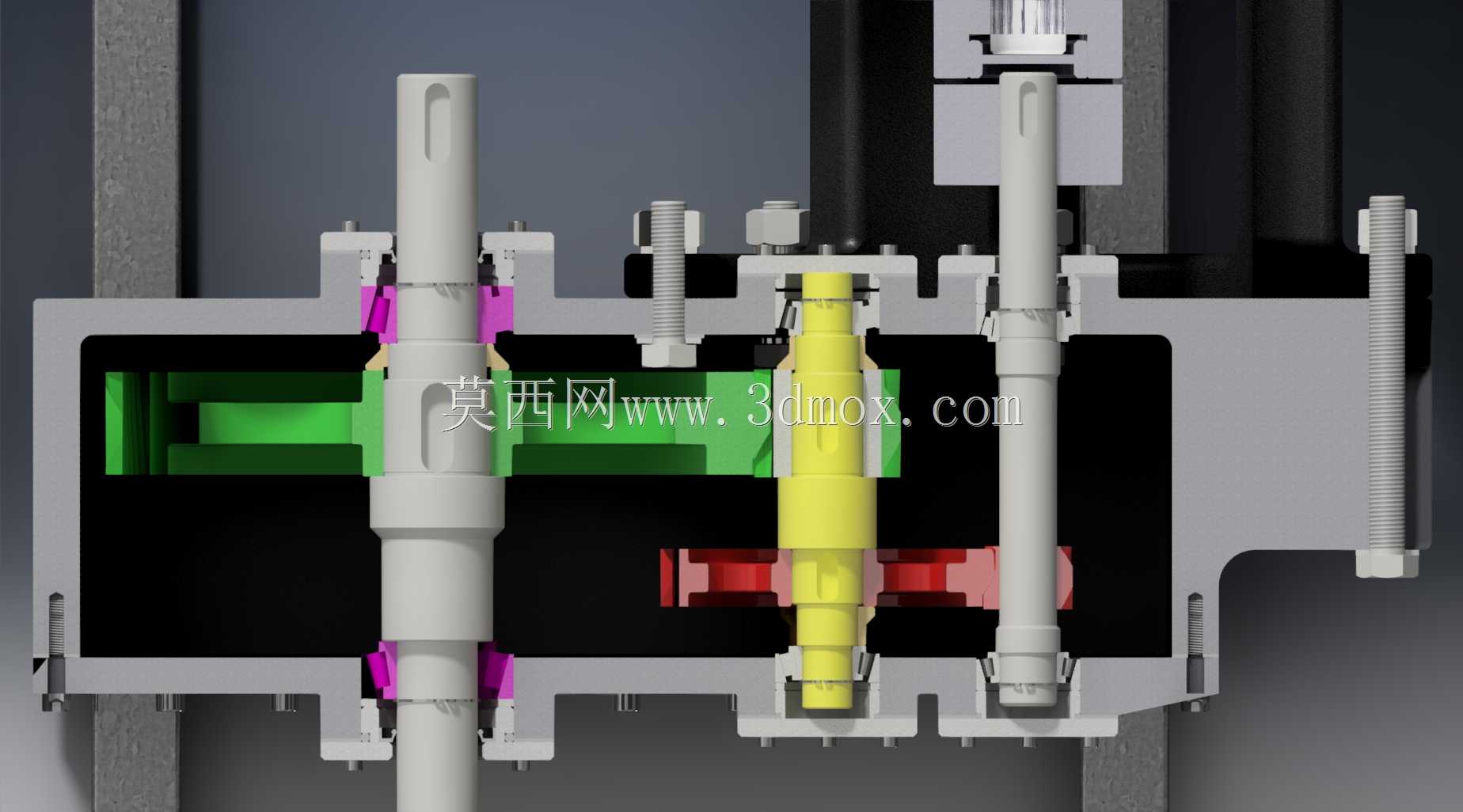

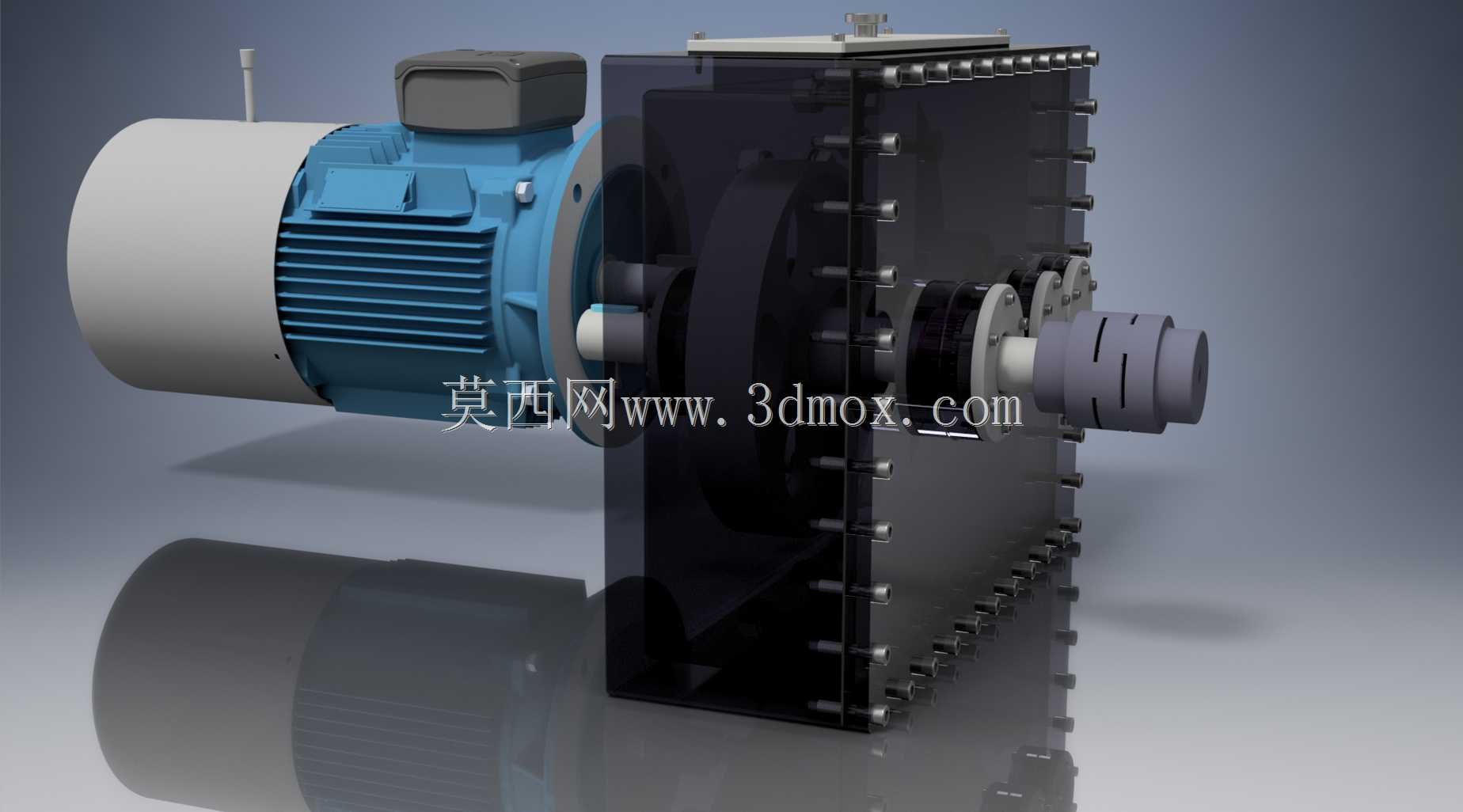

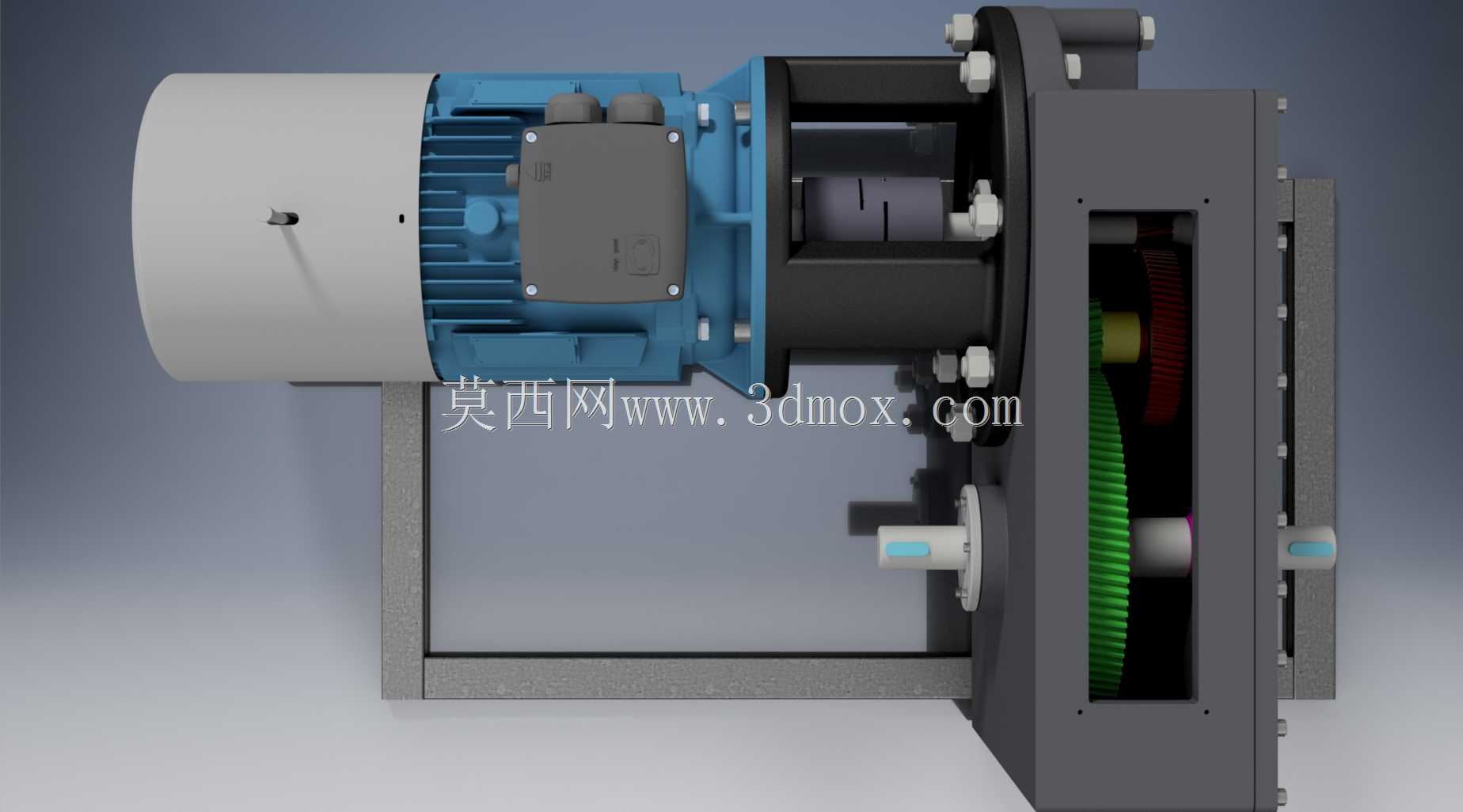

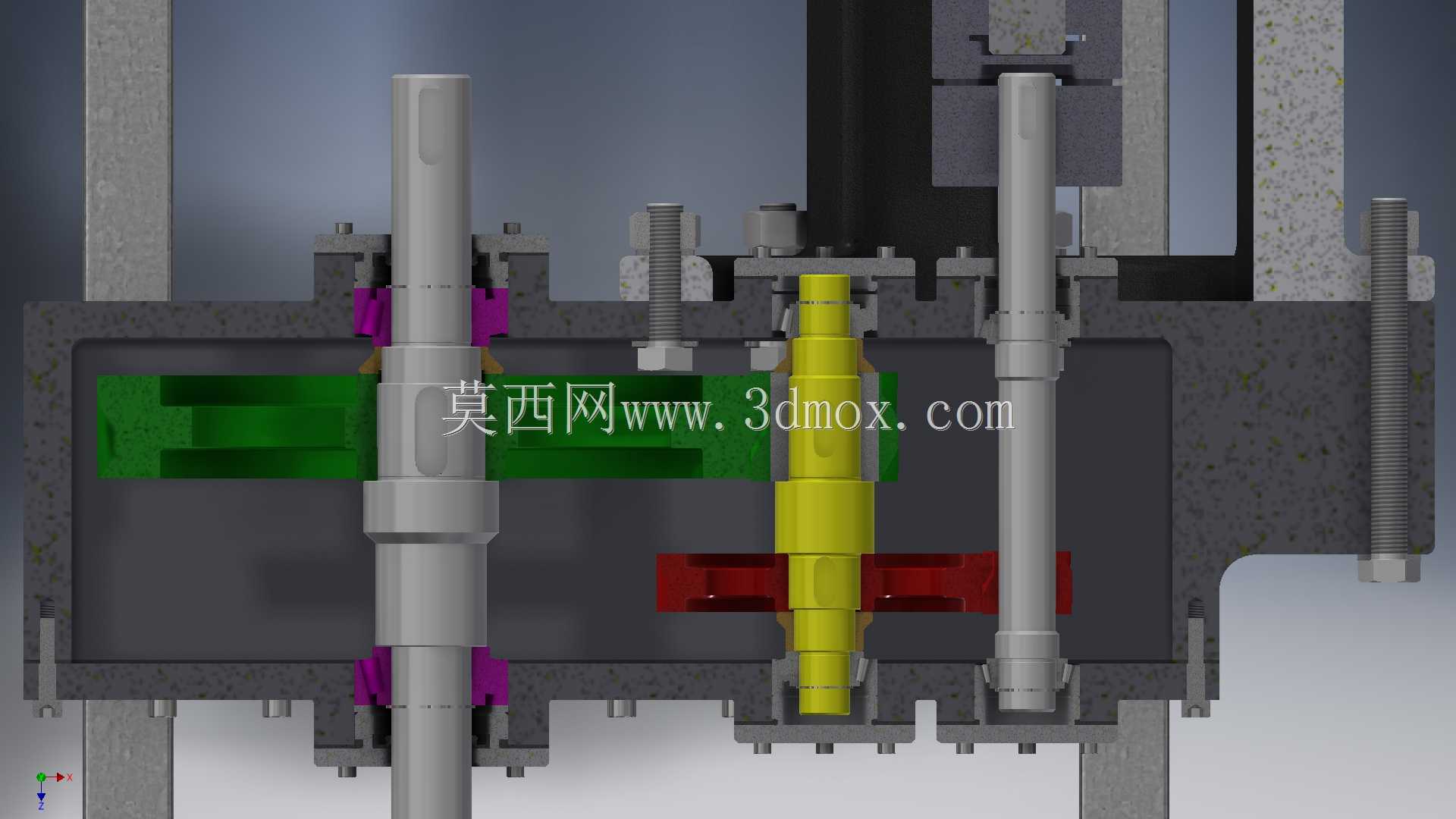

该两级齿轮减速马达是工业传动场景中常用的动力传输集成装置，主要应用于需要低转速大扭矩输出的自动化生产线输送单元、轻工包装设备驱动端、小型物料提升机构以及非标自动化设备的动力匹配环节，可将驱动电机输出的高转速通过两级齿轮组的啮合传动，按照设定传动比转化为适配负载工况的低转速高扭矩动力，同时通过斜齿圆柱齿轮的啮合特性降低传动过程中的振动与噪音，提升整套传动系统的运行平稳性。从功能特性来看，该装置将驱动电机与两级减速齿轮箱集成于同一安装底座上，省去了用户现场单独匹配电机与减速箱的同轴度校准工序，输入端电机采用标准三相异步电机结构，接线盒设置于电机顶部便于现场布线操作，输出端采用带键槽的轴伸结构，可直接通过联轴器连接负载端传动轴，也可适配链轮、同步带轮等传动件实现不同形式的动力输出。设计思路上，第一级传动采用斜齿圆柱齿轮结构，利用斜齿轮啮合重合度高、传动冲击小的特点，承接电机端输出的高转速，降低高速级传动的噪音与齿面磨损；第二级传动采用圆柱直齿结构承载大扭矩输出，平衡传动平稳性与大扭矩承载的结构强度需求，齿轮箱箱体采用分体式螺栓连接结构，便于后期内部齿轮、轴承的维护与更换，箱体侧面设置有观察与检修口盖，可在不拆解整机的情况下检查内部齿轮啮合状态、补充润滑油脂。外形与安装边界方面，整套装置采用卧式底脚安装形式，底部安装底座设置有对称分布的长条形安装孔，可适配不同安装孔距的机架固定需求，安装时需保证底座与安装面的平面度公差，避免因安装面不平导致的箱体变形、齿轮啮合卡滞问题；整机轴向尺寸紧凑，电机与齿轮箱采用法兰直连的装配形式，相比分体式传动结构节省30%左右的安装空间，输出轴中心高与同功率等级标准减速电机保持一致，可直接替换同规格常规减速马达，无需对原有设备安装结构进行改造。齿轮箱内部设置有润滑油储油腔，运行时依靠齿轮转动带起的润滑油实现齿面与轴承的飞溅润滑，无需额外配置强制润滑系统，日常维护仅需定期检查油位、更换润滑油即可，适配多粉尘、常温工况下的长期连续运行需求。
