卧式50吨液化石油气储运储罐三维设计

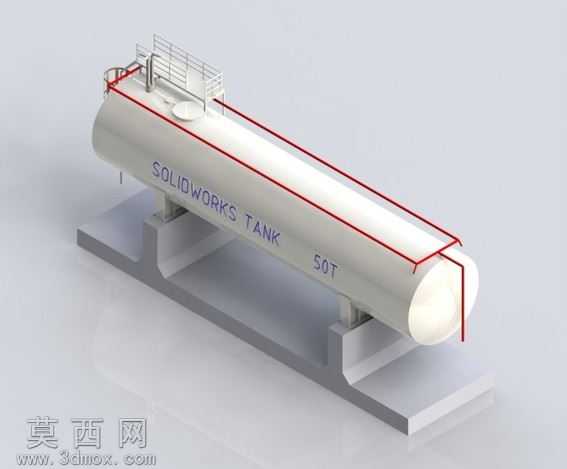

本作品为卧式液化石油气储运储罐的三维设计成果，建模阶段严格遵循压力容器设计规范开展结构搭建，首先完成卧式圆柱形罐体主体的参数化建模，精准控制筒体壁厚、封头曲率等核心尺寸，匹配50吨级储运容量的设计要求，确保罐体承压结构符合液化石油气存储的安全标准。随后开展附属结构建模，在罐体顶部设置操作平台与安全防护栏杆，还原现场操作的防护结构，同时布置人孔、接管等罐体必备的工艺接口，保证结构完整性。支座部分采用双鞍式支撑结构，建模时精准还原鞍座的支撑弧度、加强筋结构与底部安装基座，确保支撑结构与罐体的贴合度符合力学承载要求，避免应力集中问题。材质与渲染阶段，罐体主体采用哑光浅灰白色金属材质模拟工业储罐的防腐涂层质感，鞍座与基座采用深灰色金属材质还原钢制支撑结构的厚重感，顶部栏杆采用亮银色金属材质体现防护构件的金属特性，渲染时采用等轴测视角呈现整体结构，通过柔和的环境光突出罐体轮廓与各部件的装配关系，清晰展示罐体上的标识内容与结构细节。设计过程中重点考量储罐的实际使用场景，各部件的装配关系完全贴合工业现场的安装逻辑，顶部操作平台的尺寸、栏杆高度均符合安全操作规范，鞍座的间距设置兼顾罐体承重与运输安装的便利性，整体模型结构完整无缺失部件，各连接部位的过渡处理自然流畅，既还原了液化石油气储罐的真实工业形态，也通过精准的建模参数体现压力容器设计的严谨性，可用于储运设备结构展示、压力容器教学演示等场景，能够直观呈现卧式储罐的整体构造与各部件的功能布局。
