工业锁紧用曲柄锚结构三维设计

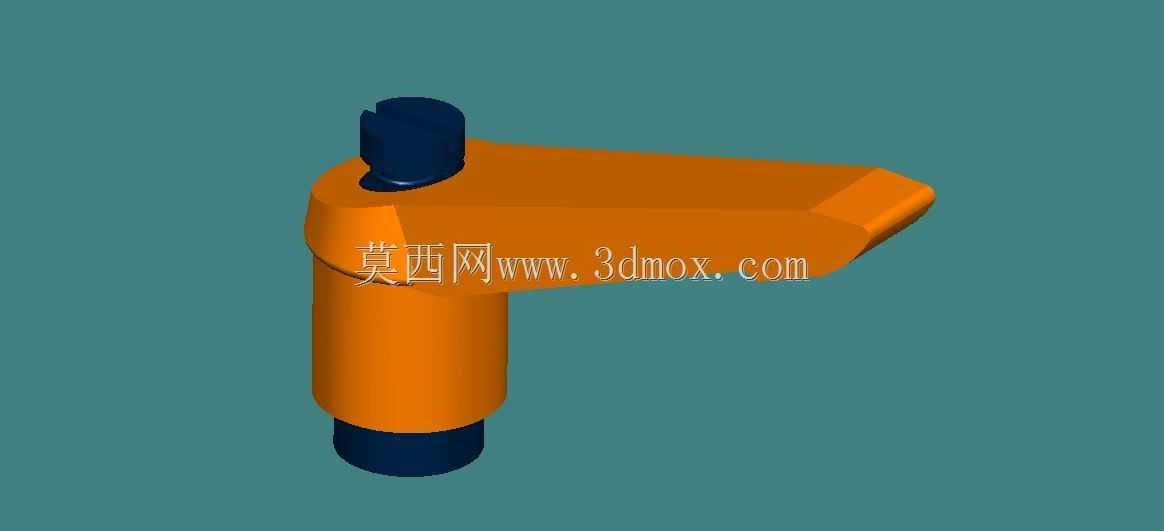

这款曲柄锚属于工业场景中常用的快锁式紧固构件，主要应用在工装夹具快速锁紧、生产线工位定位、小型设备舱盖快开固定、检具装夹定位等需要频繁拆装且要求锁紧可靠的作业场景，相比传统螺纹紧固件，它无需借助额外工具即可完成锁紧与释放操作，能大幅缩短工位切换、工件装夹的辅助作业时间，在小批量多品种的柔性生产场景中适配性极强。从实际用途来看，该构件依靠偏心锁紧原理工作，扳动横向伸出的曲柄臂即可带动内部偏心结构产生轴向压紧力，上下两端的深色轴段分别作为操作端与锁紧定位端，下端轴段可插入对应安装基座的定位孔内，上端轴段配合限位结构防止操作过程中构件脱出，横向臂的长度经过力学测算，既保证操作人员扳动时施力舒适，不会因为力臂过短导致锁紧力不足，也避免力臂过长造成构件整体占用空间过大，干涉周边其他设备部件。在设计思路上，整体采用偏心凸轮式锁紧的成熟结构逻辑，主体橙色部分为受力主体，采用等强度的流线型过渡设计，在曲柄臂与主体立柱的衔接位置做了大圆角加厚处理，避免应力集中导致长期反复受力后出现断裂失效，立柱部分的外径与安装孔采用间隙配合设计，保证插拔顺畅的同时不会出现过大的晃动间隙，锁紧行程控制在合理区间，既保证足够的压紧量补偿工件的尺寸公差，也不会因为行程过大导致操作扳动角度超过人体工学舒适范围。外形尺寸方面，整体立柱段的长度适配常规10-20mm厚度的安装板使用，横向曲柄臂的长度控制在单手握持舒适的范围，安装时仅需在基座上加工对应直径的贯通安装孔，无需额外加工复杂的螺纹或者卡槽结构，安装边界要求极低，即使是薄型安装板也能通过背面加装垫片的方式完成固定，锁紧后可提供稳定的轴向压紧力，在振动工况下也不会出现松脱，适配绝大多数常规工业装夹的固定需求，构件的所有棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，表面的结构设计也兼顾了受力强度与轻量化要求，不会产生多余的材料浪费。
