带螺缝夹连接的双位模块化接线端子结构

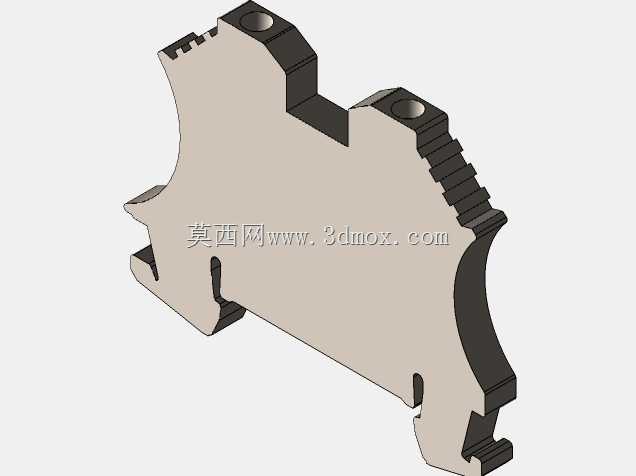

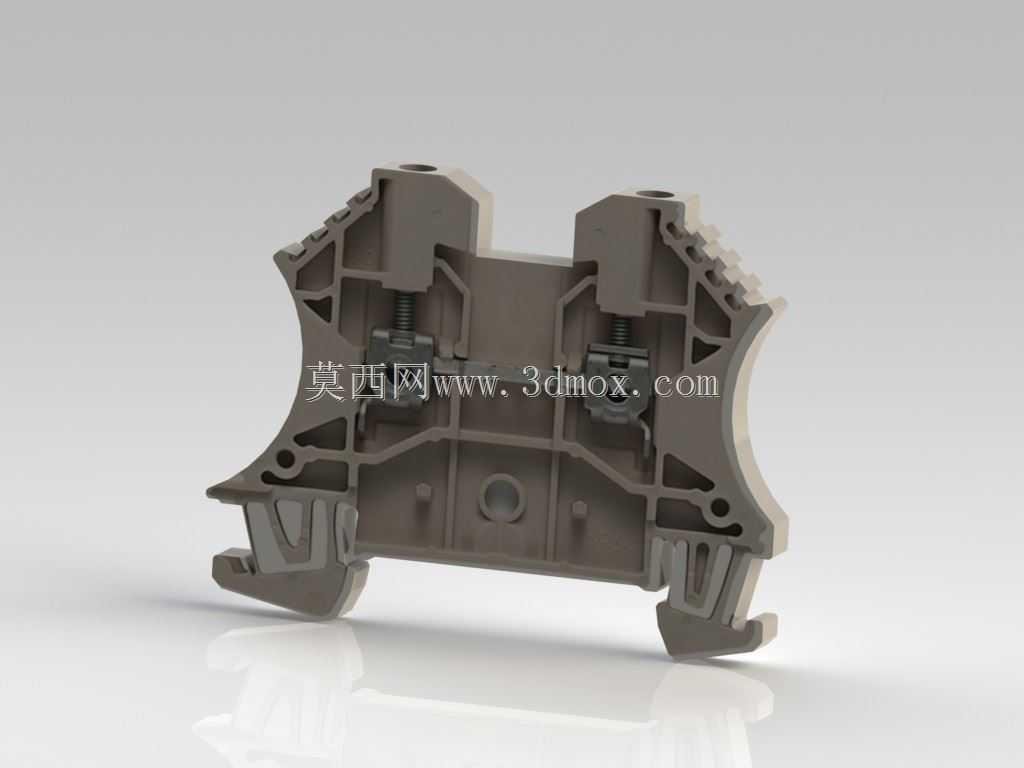

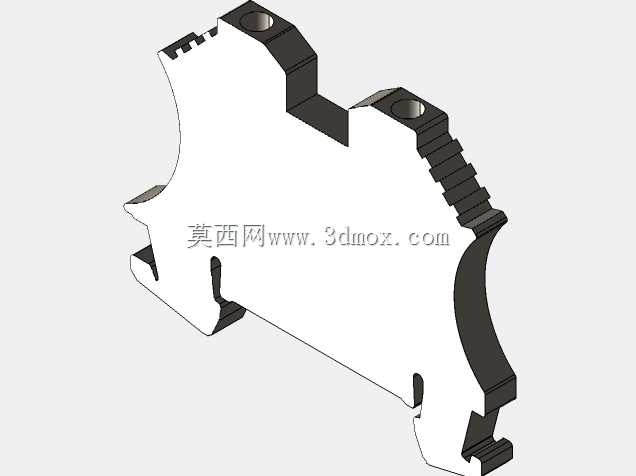

这款模块化接线端子主要应用于工业电气柜、自动化控制回路、低压配电布线场景中，承担多回路导线的可靠接续、分线与固定功能，是电气装配环节中保障线路连接稳定性的核心基础配件，可适配多股铜芯导线、单股硬导线的压接固定，满足工业现场不同线径导线的接续需求，避免导线直接铰接带来的接触不良、松脱、绝缘破损等安全隐患。产品采用对称双位集成结构设计，整体为对称式框架构型，两侧预留标准导轨卡接结构，可直接卡装在行业通用的DIN电气安装导轨上，无需额外打孔固定，单组模块的安装宽度适配标准端子排的排布间距，多组模块可沿导轨方向紧密拼接扩展，根据实际回路数量灵活增减配置，无需重新规划安装空间，适配不同规模的布线需求。产品的夹线结构采用螺钉驱动的螺缝夹压接原理，旋动顶部的锁紧螺钉即可带动夹线块纵向位移，将插入接线腔的导线牢牢压紧，夹线接触面做了防滑纹路处理，可增大与导线线芯的接触摩擦力，即使在设备长期运行产生振动的工况下，也能避免导线松脱移位，同时压接面的平整设计可避免线芯被压伤断裂，保障长期通电的接触可靠性。产品的绝缘基座采用加强筋镂空结构设计，在保障整体结构强度、抗形变能力的前提下，尽可能降低构件自重，基座的镂空结构同时兼顾散热需求，可将导线通电产生的热量快速向外散发，避免局部积热加速绝缘材料老化。基座两侧设计有拼接定位卡扣，多模块拼接时可通过卡扣实现相邻模块的精准对位，避免模块在导轨上出现横向窜动，保障端子排整体排布整齐。接线腔的入口做了导向倒角设计，导线插入时无需刻意对准即可顺利进入压接位置，降低现场装配的操作难度，提升布线施工效率。产品的安装边界完全适配标准电气柜的导轨安装尺寸，整体高度不超出柜内布线的安全间距要求，接线完成后可配套标准端子标识条、防尘盖板使用，实现回路的清晰标识与接线部位的防尘防护，适配工业现场复杂的使用环境，可在常规温湿度的工业车间、配电房环境下长期稳定工作，为电气线路的可靠连接提供稳定支撑。
