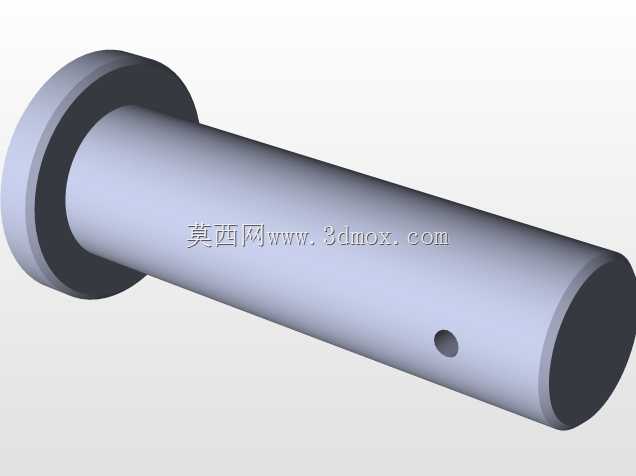

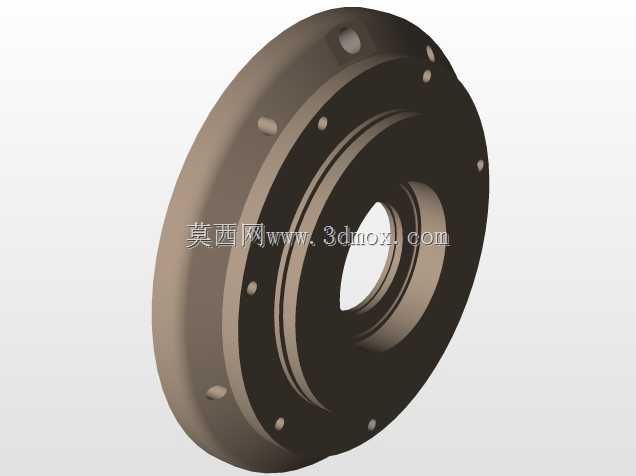

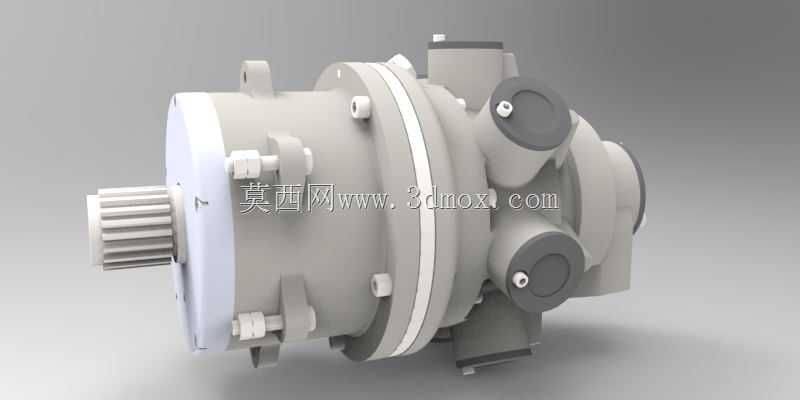

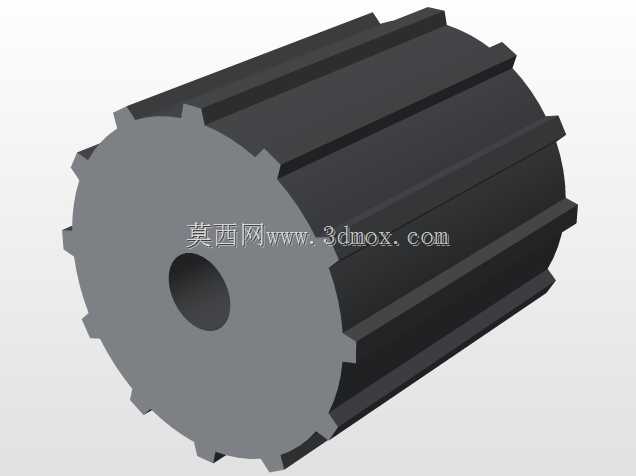

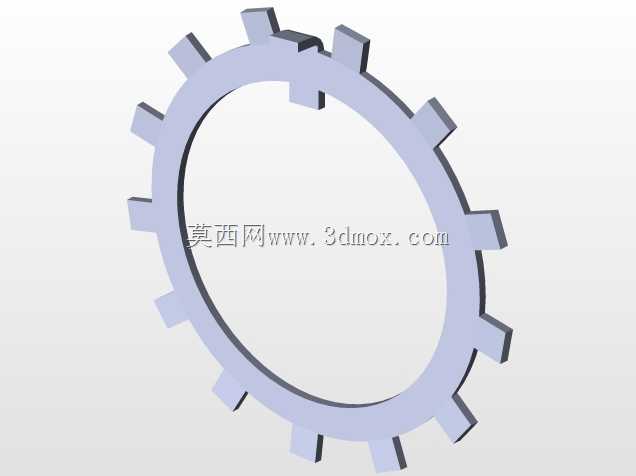

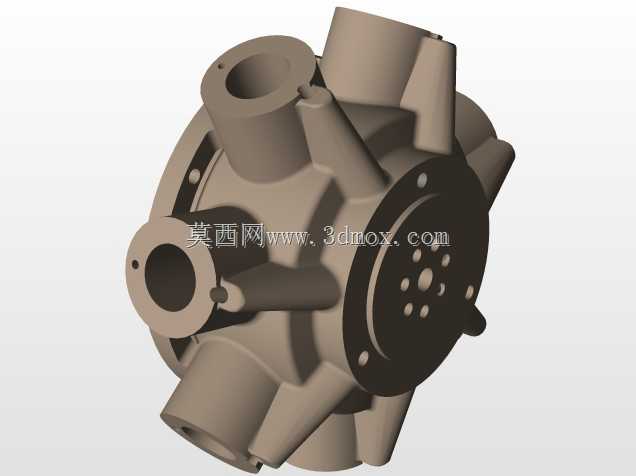

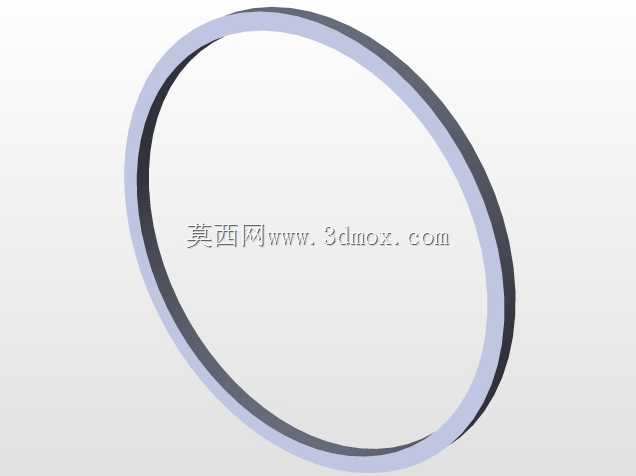

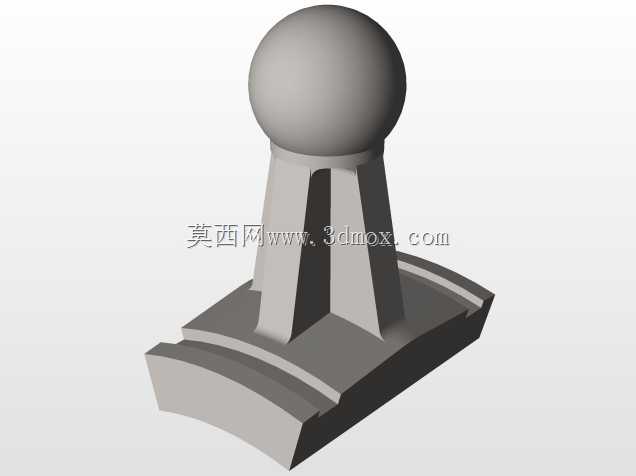

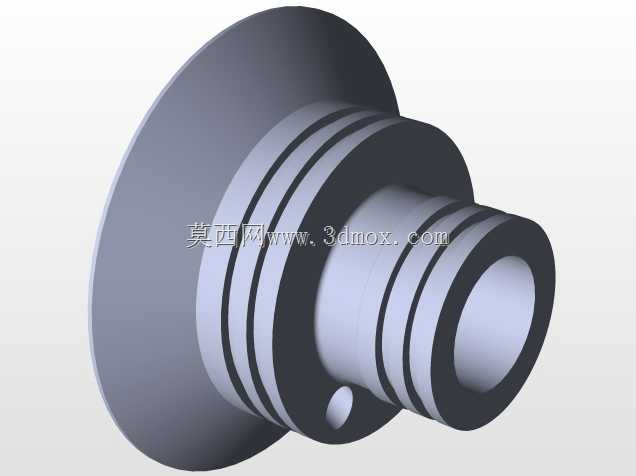

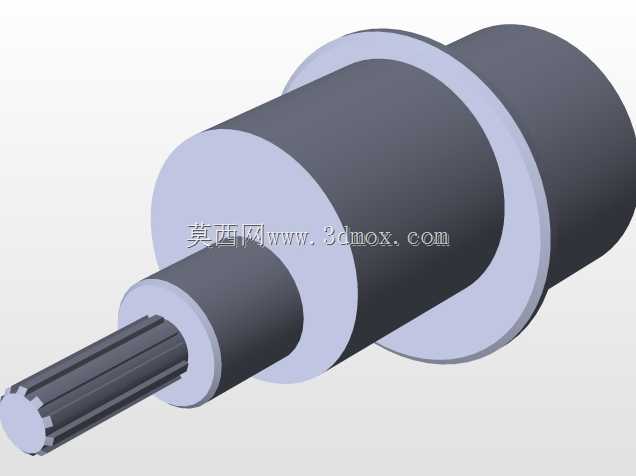

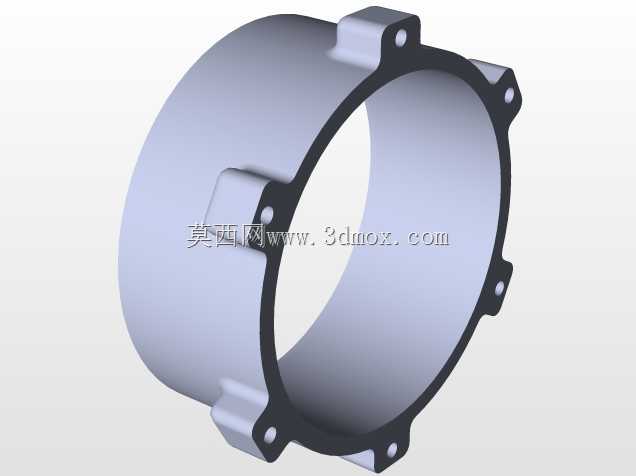

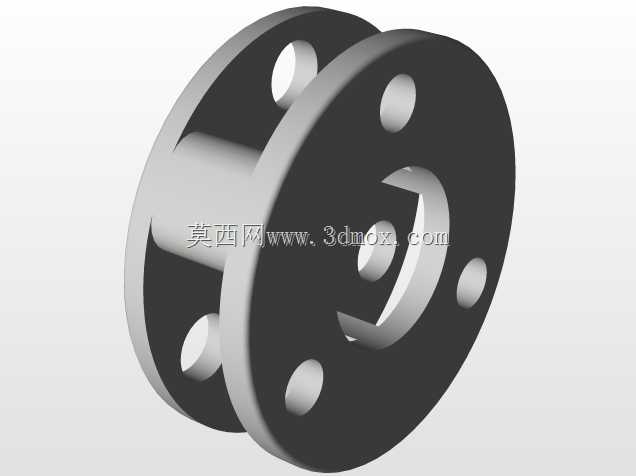

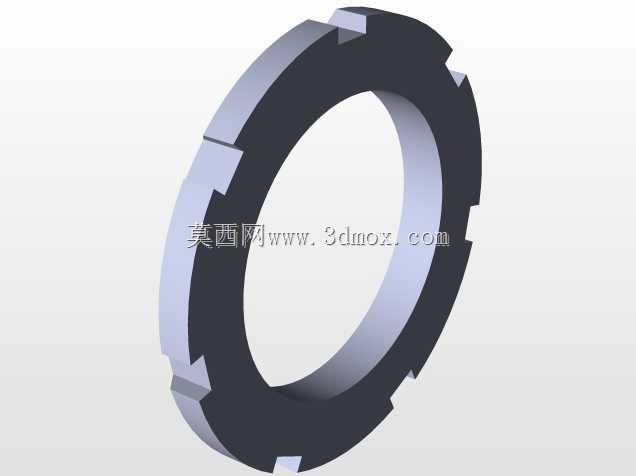

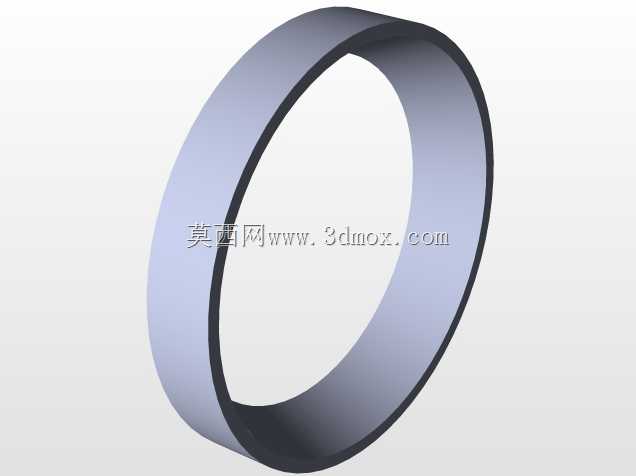

径向柱塞式液压马达结构三维设计

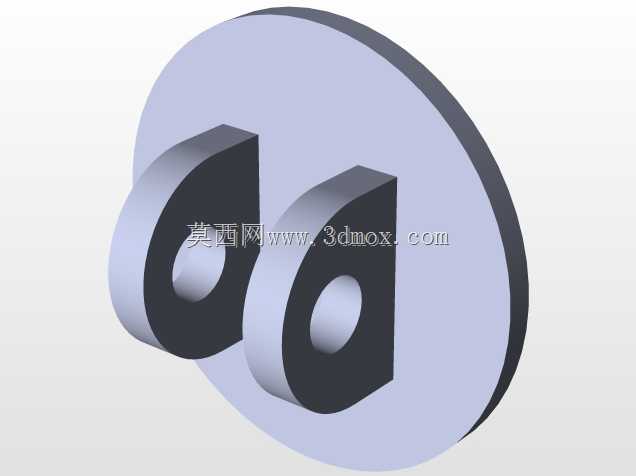

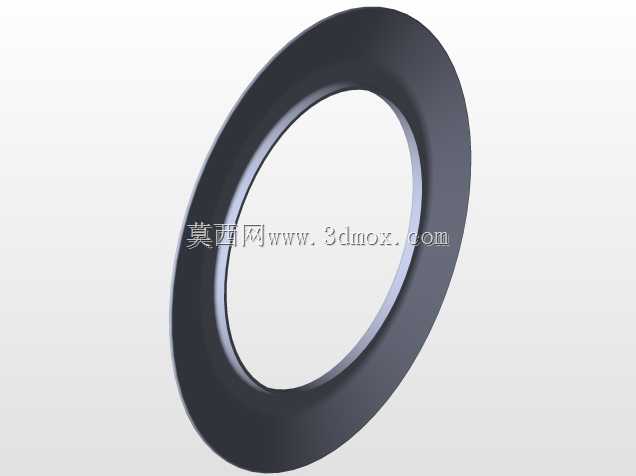

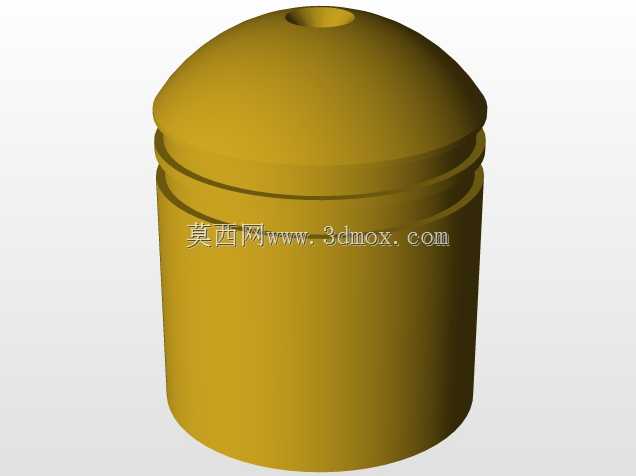

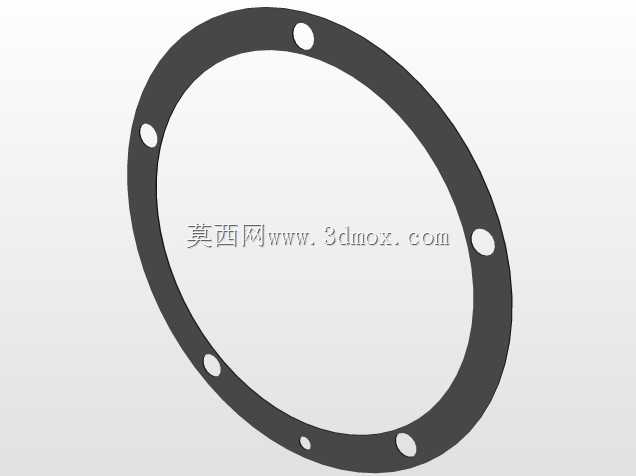

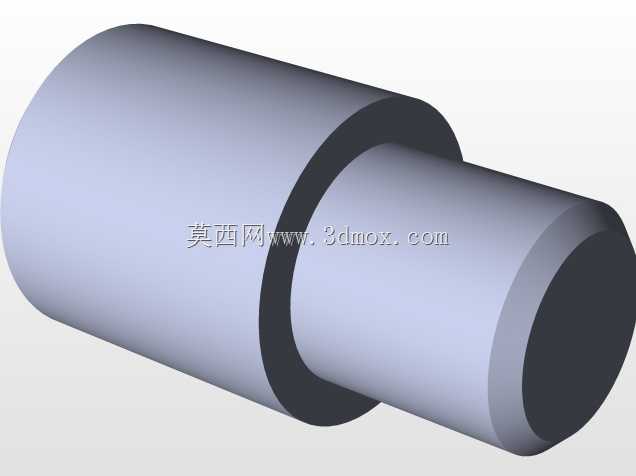

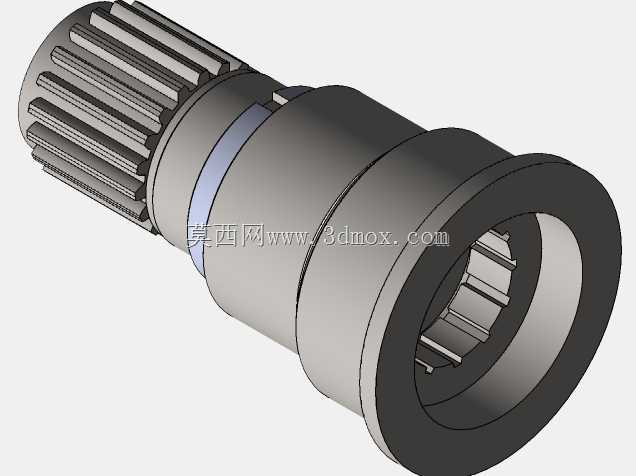

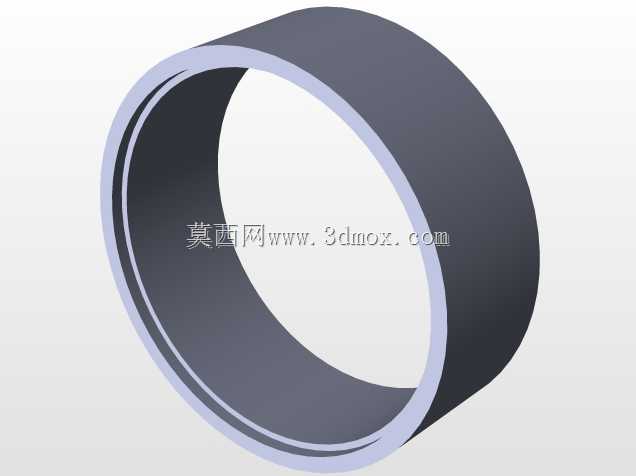

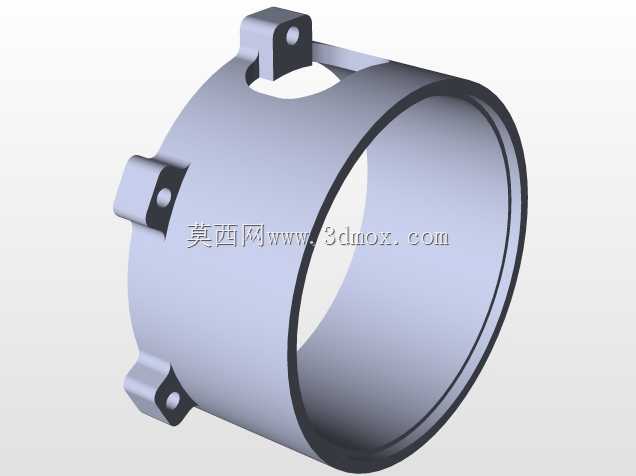

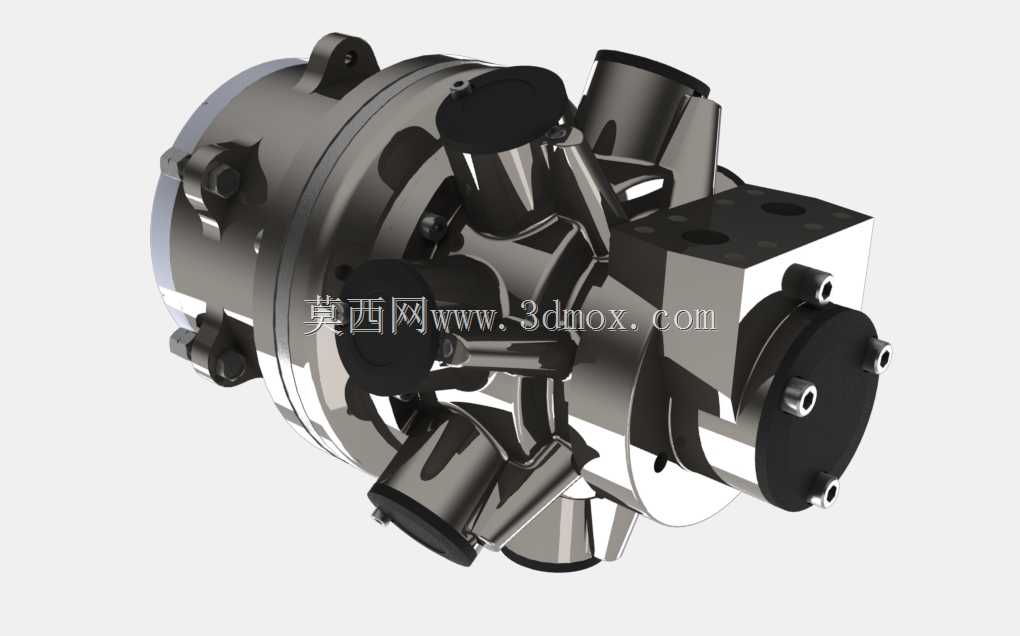

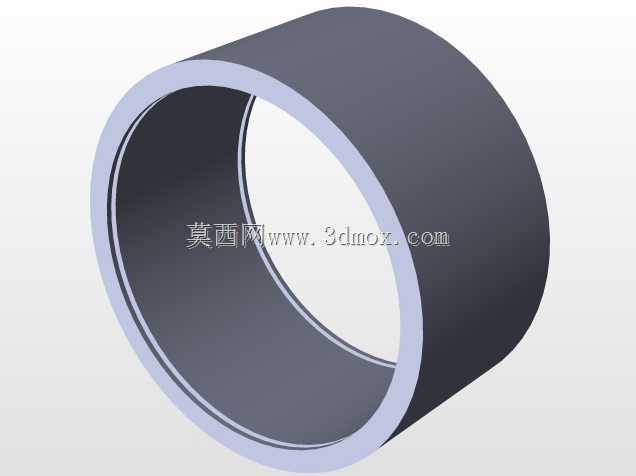

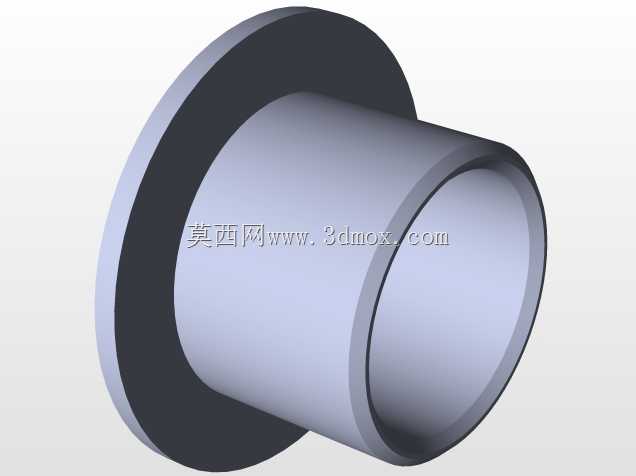

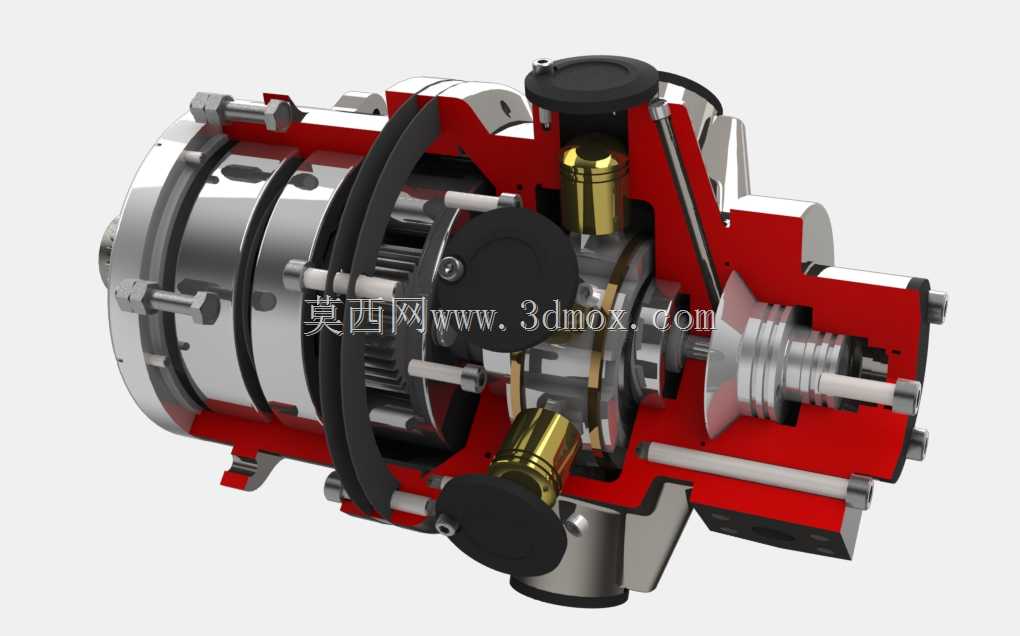

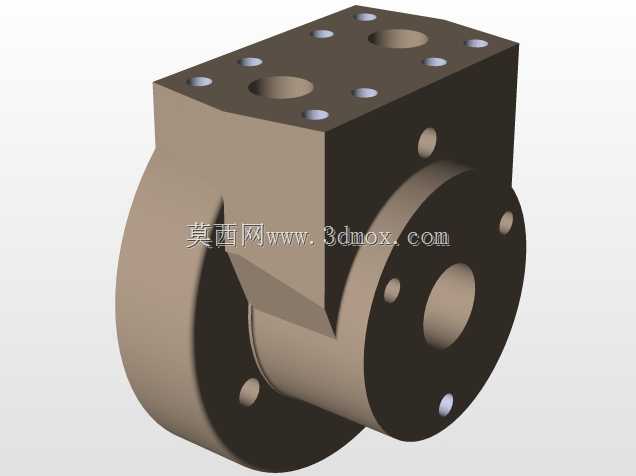

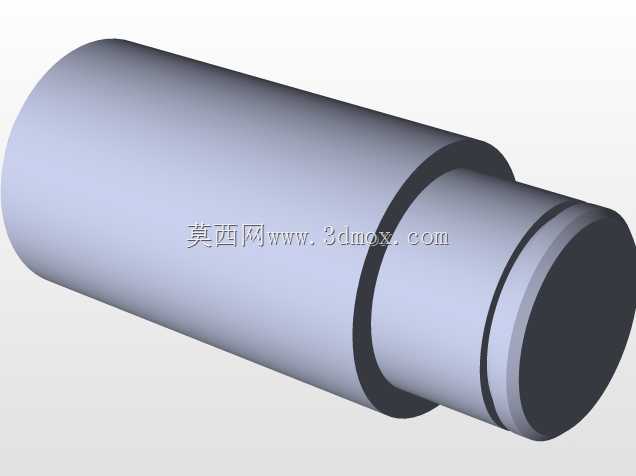

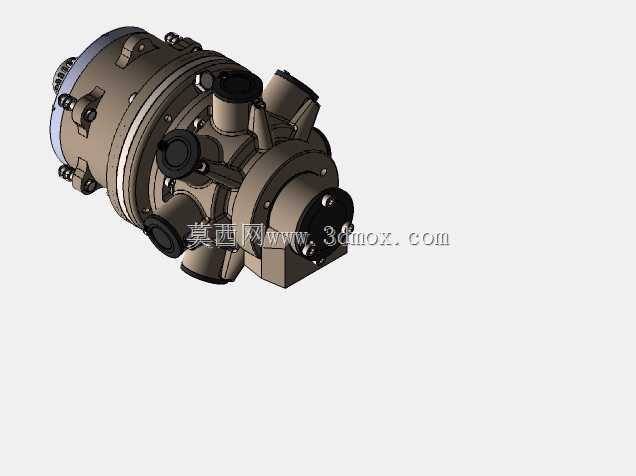

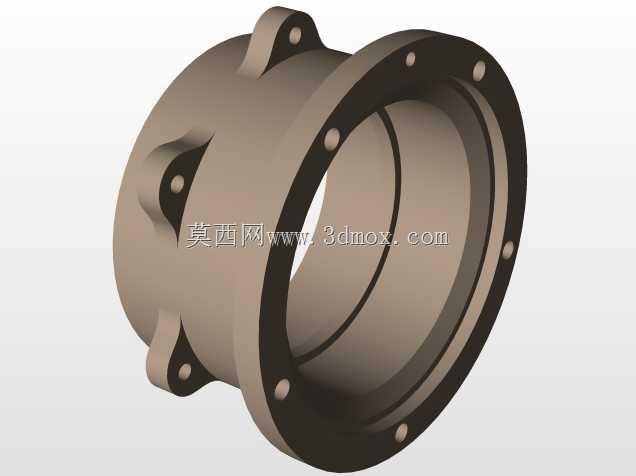

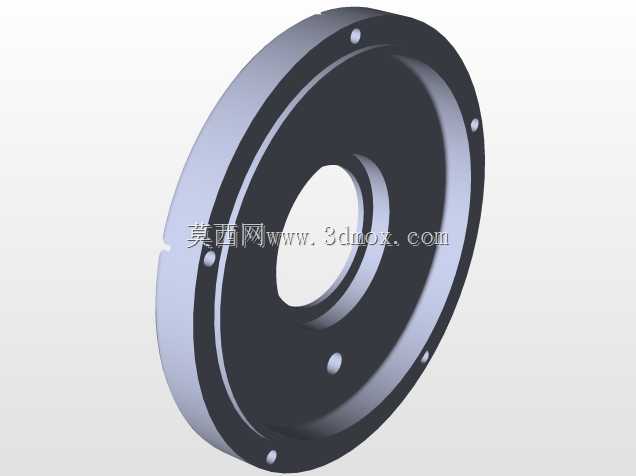

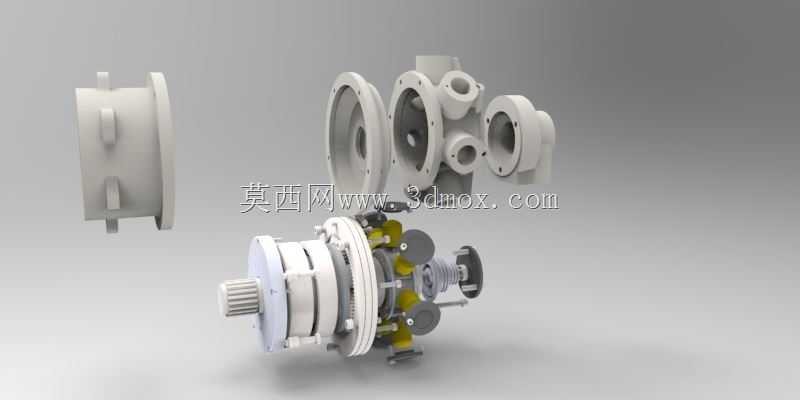

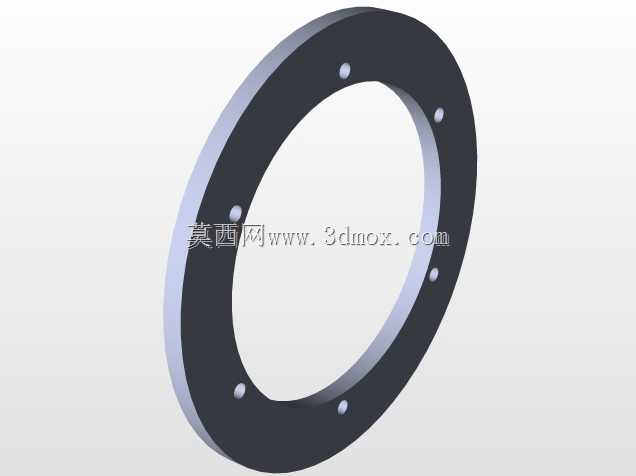

该径向液压马达是液压传动系统中的核心执行元件，主要应用于工程机械、重型矿山设备、船舶甲板机械、农业收获机械等需要大扭矩低转速动力输出的作业场景，可将液压系统输入的高压油液压力能直接转换为旋转机械能，为设备行走机构、回转机构、卷扬提升机构提供稳定可靠的动力输出，适配重载、频繁正反转、工况冲击大的作业环境，相比同功率等级的高速马达搭配减速机的动力方案，具备更紧凑的安装体积与更强的低速负载抗扰动能力。从功能特性来看，该马达采用径向多柱塞配流结构，缸体沿输出轴径向圆周方向均匀布置柱塞组件，高压油通过配流轴依次进入对应缸体柱塞腔，推动柱塞向外顶出作用在偏心定子环内壁，通过切向分力带动转子与输出轴产生连续旋转扭矩，可通过调整输入油液的流量与压力实现无级调速，通过切换进出油口方向即可快速实现输出轴正反转切换，内部集成的密封结构与配流精度设计可有效降低高压油液内泄，提升容积效率，输出轴端设置的多道密封组件可防止外部粉尘、泥水侵入马达内部，适配户外复杂恶劣作业环境。在设计思路上，该结构采用分块式集成设计思路，将配流组件、柱塞缸体组件、偏心定子、输出轴支撑组件、端盖密封组件进行模块化拆分，各部件通过定位销与高强度螺栓完成同轴度定位与紧固，既保证了各运动副之间的配合精度，也便于后期易损件的拆解维护；壳体采用高强度铸钢材质兼顾结构强度与散热性能，内部流道经过圆滑过渡处理降低油液压力损失，柱塞与缸体配合面、配流轴配流面均采用高精度研磨工艺，减少运动摩擦损耗提升元件使用寿命。从安装边界与尺寸适配来看，该马达采用法兰式安装结构，输出轴采用标准花键连接形式，可直接与设备负载端的连接法兰对接，无需额外设计复杂的过渡连接结构，整体径向尺寸适配中小吨位设备的安装空间预留，轴向长度紧凑，可在设备狭小的动力舱空间内完成布置，安装时需保证进出油口与系统液压管路的同轴对接，预留足够的管路拆装操作空间，同时需保证安装基座的刚性支撑，避免大扭矩输出时产生结构形变影响马达运转精度。
