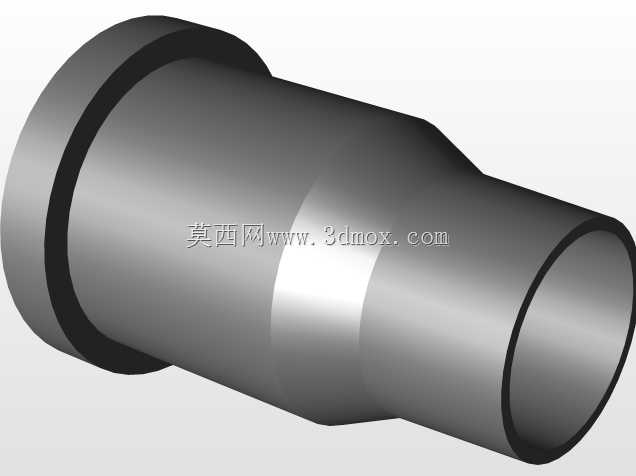

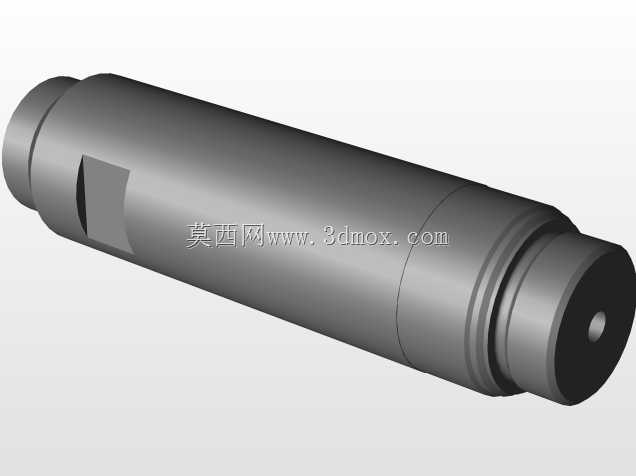

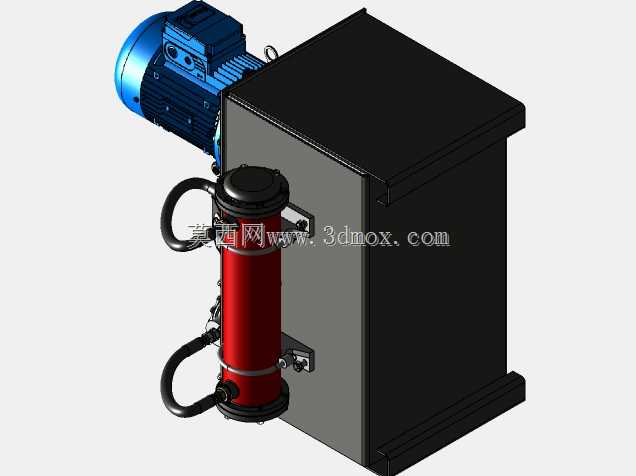

5.5kW双回路液压动力站成套设计

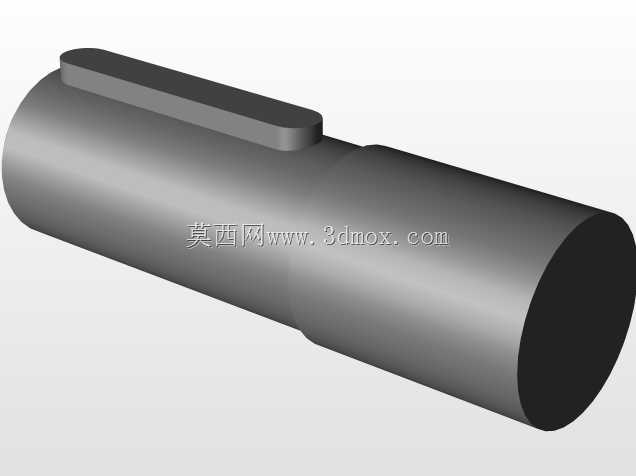

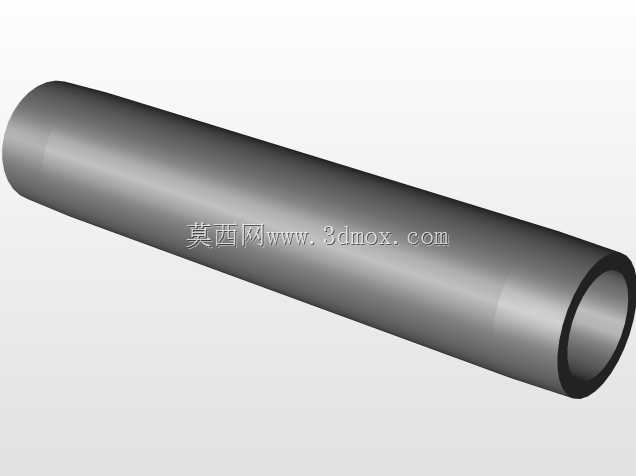

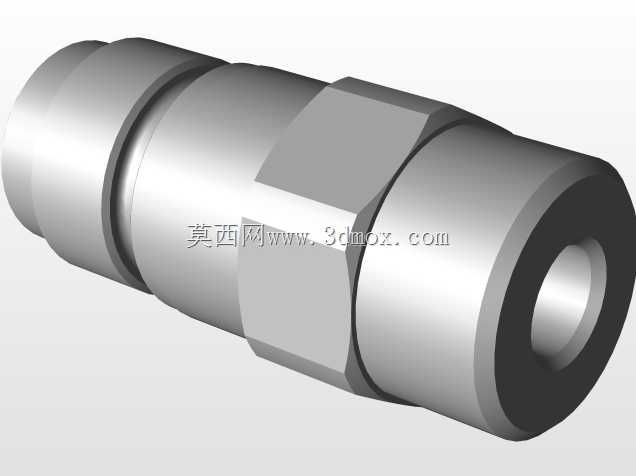

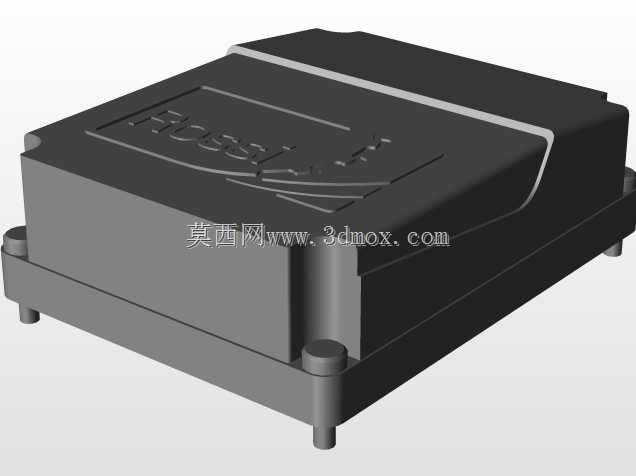

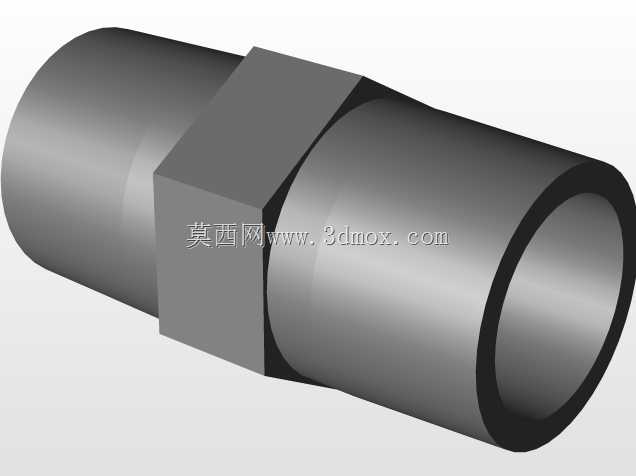

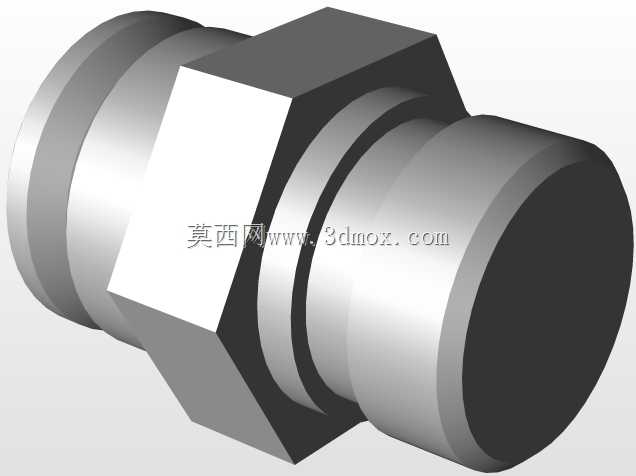

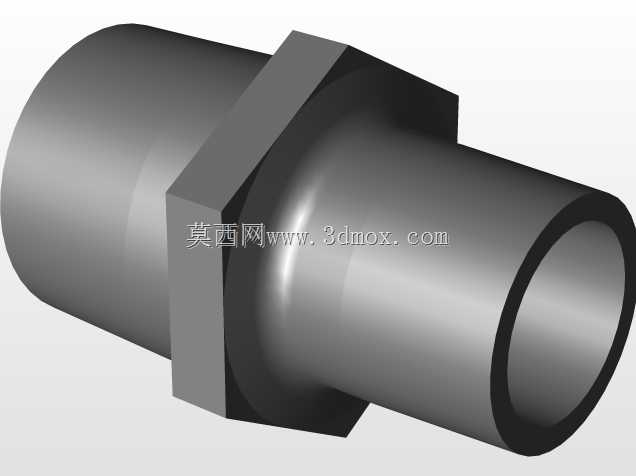

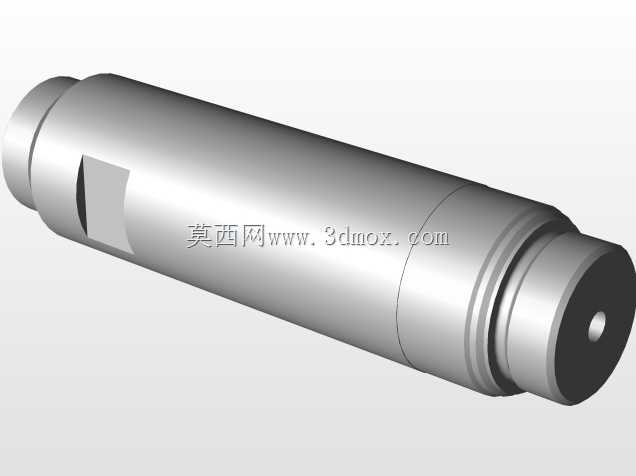

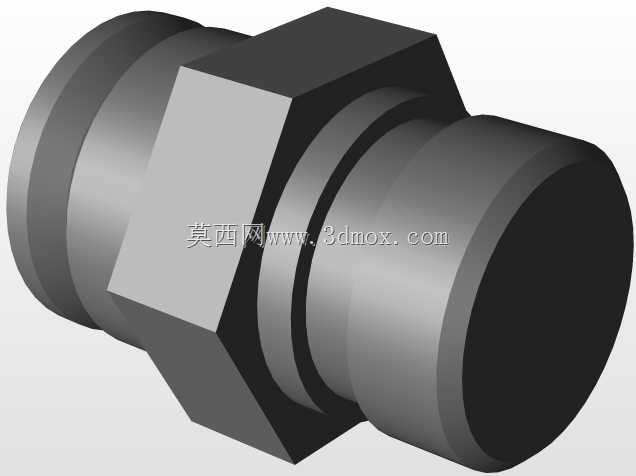

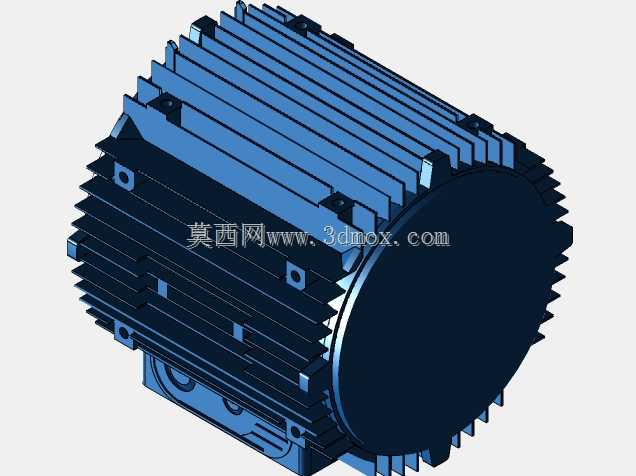

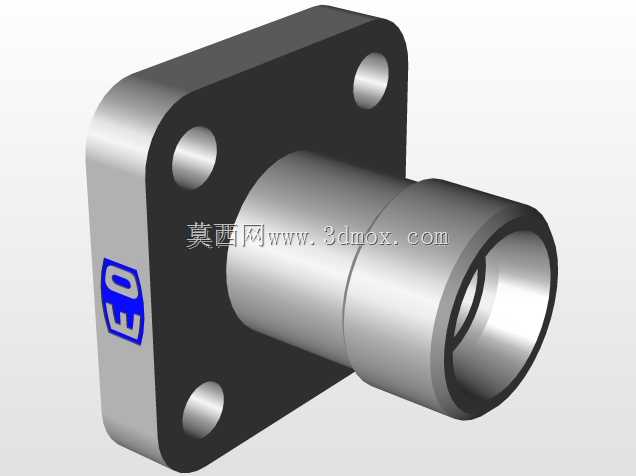

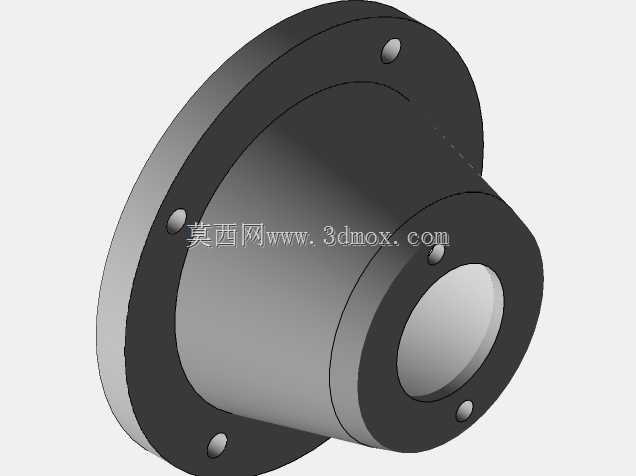

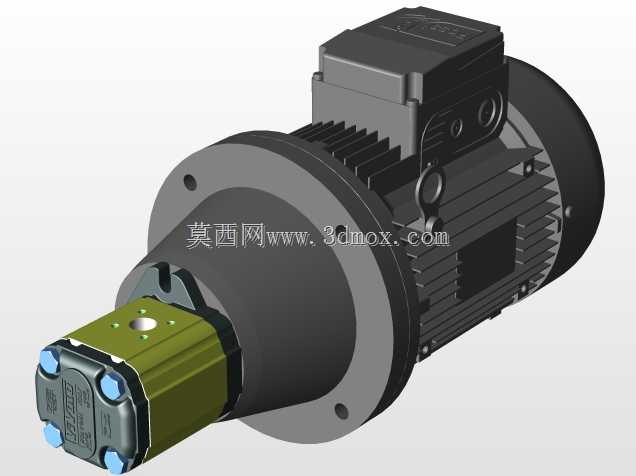

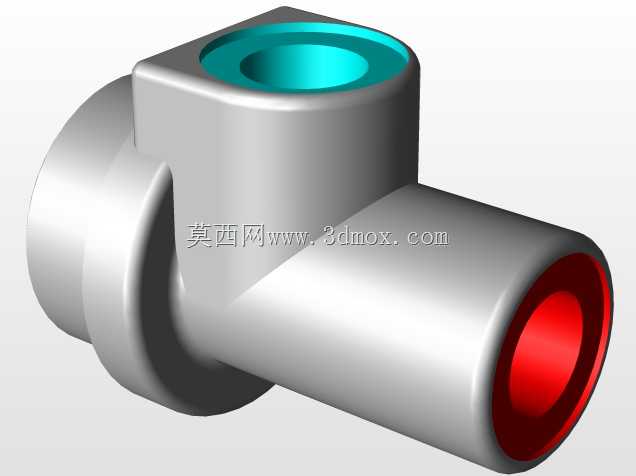

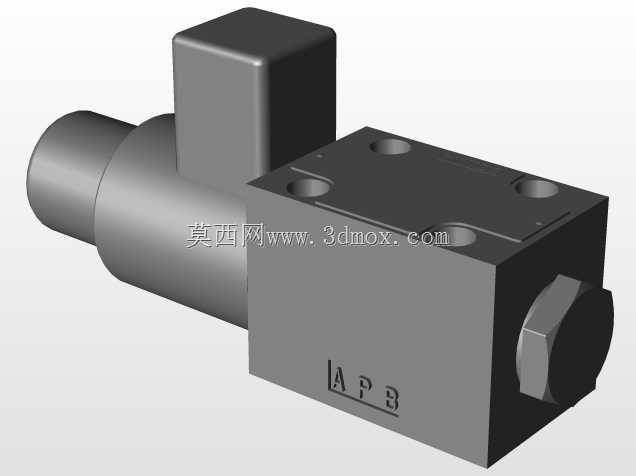

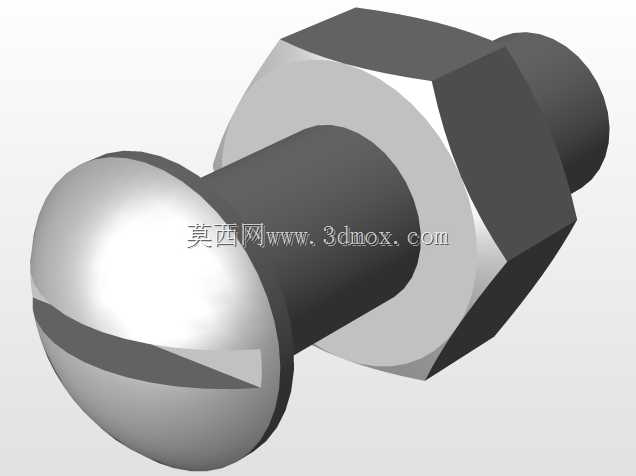

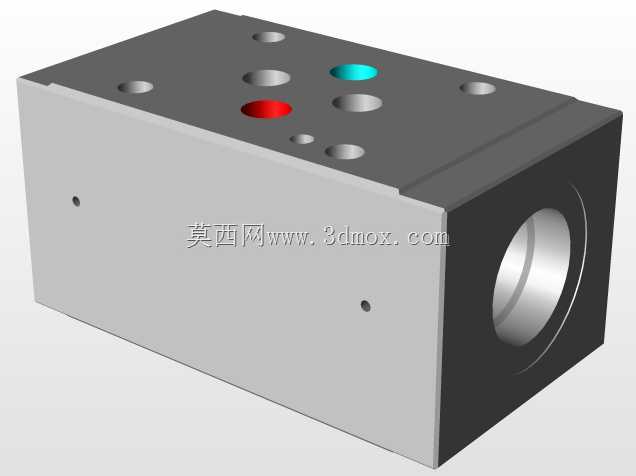

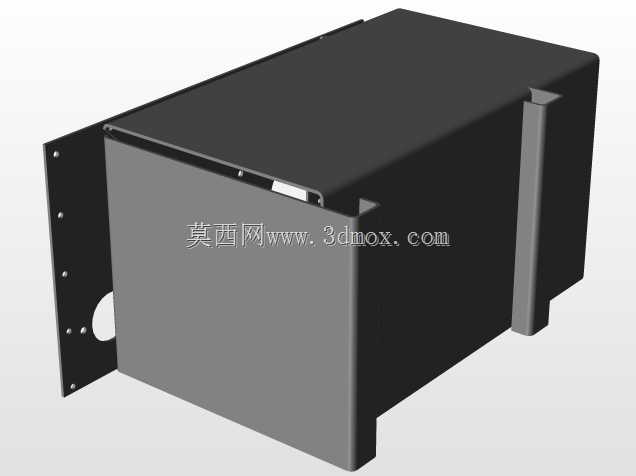

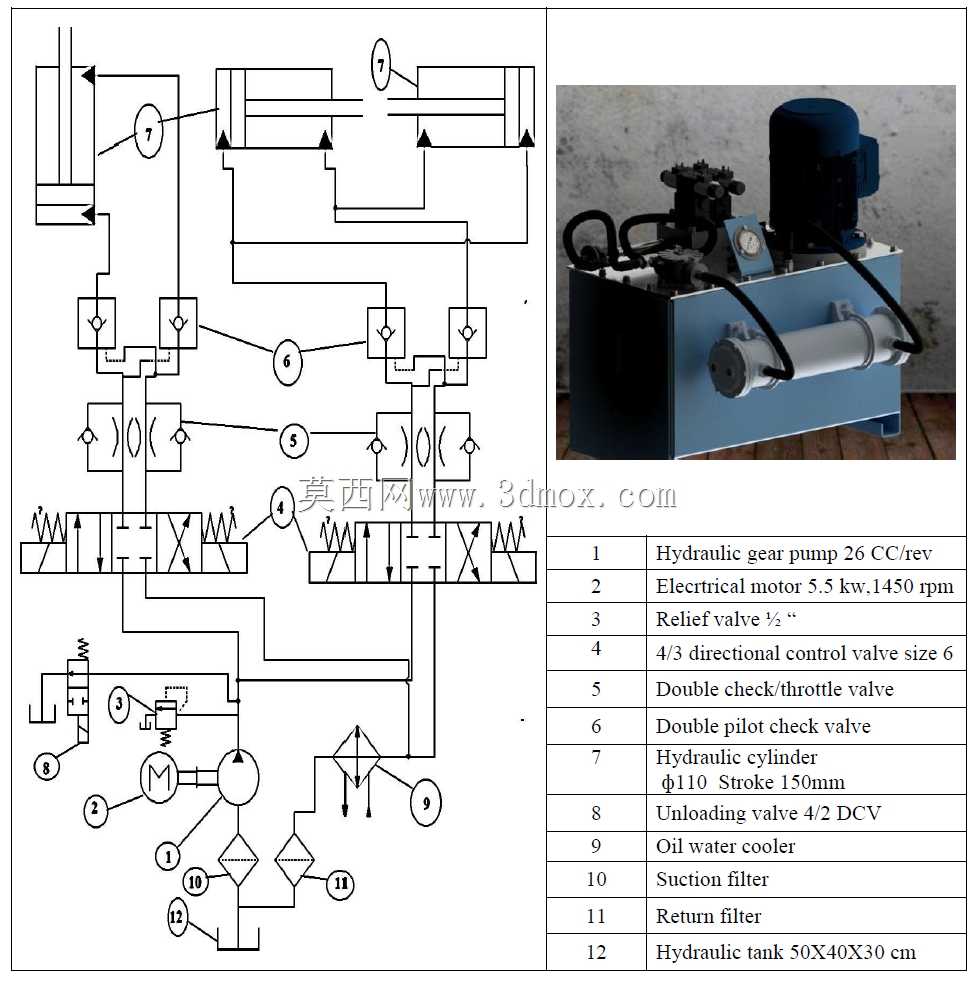

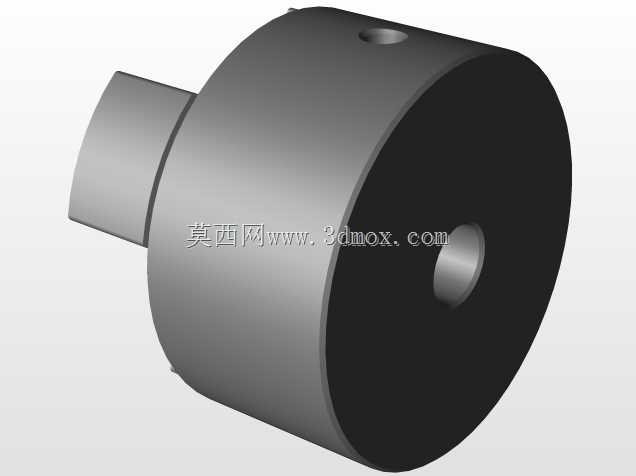

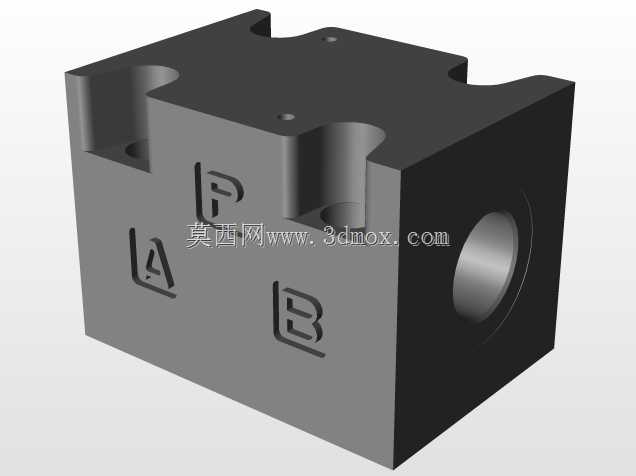

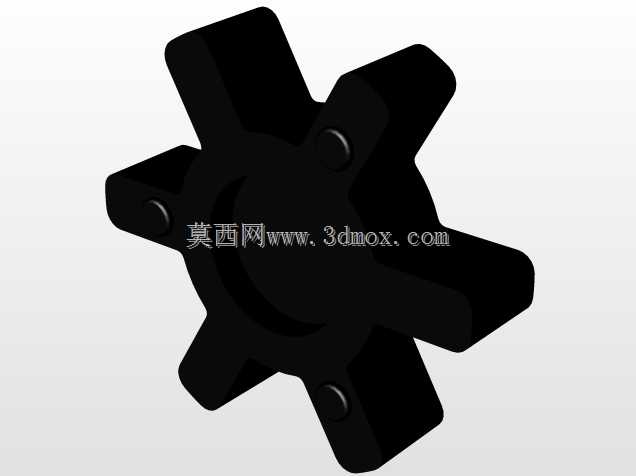

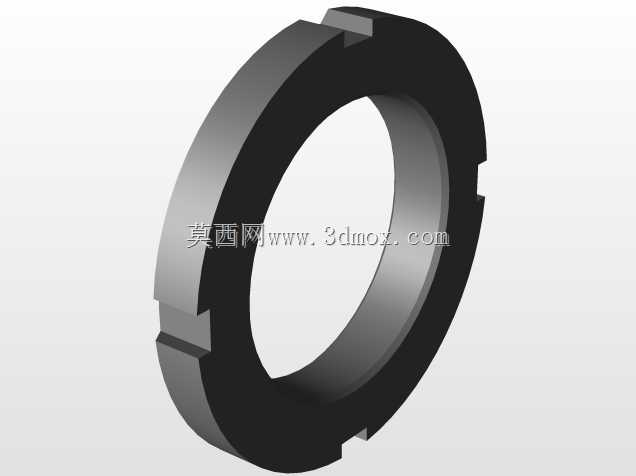

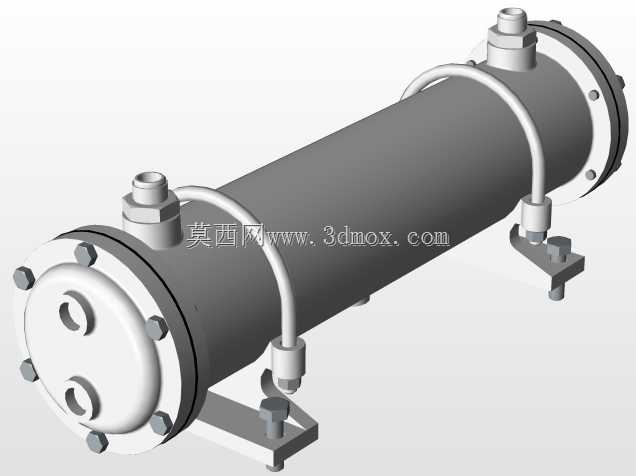

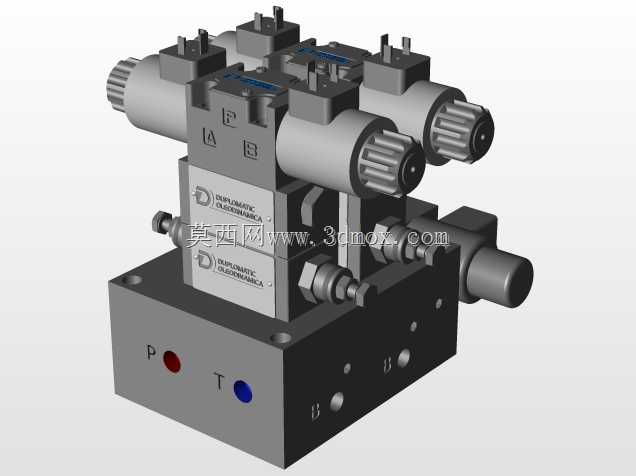

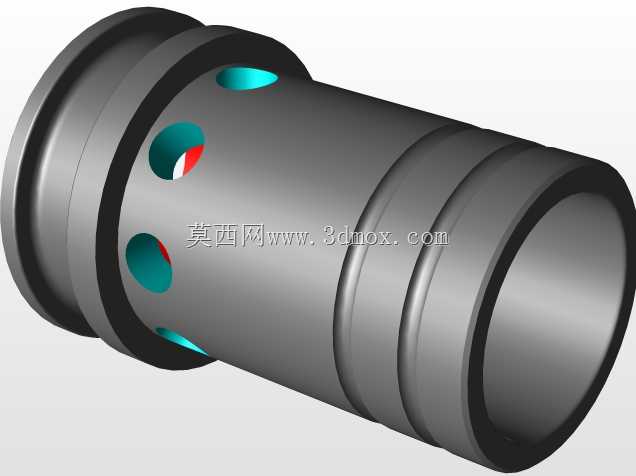

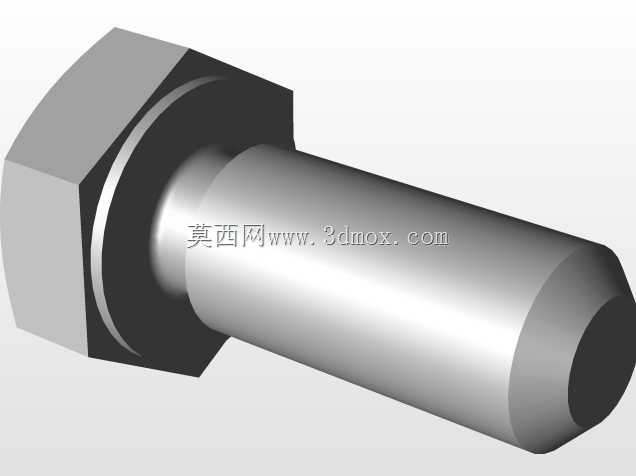

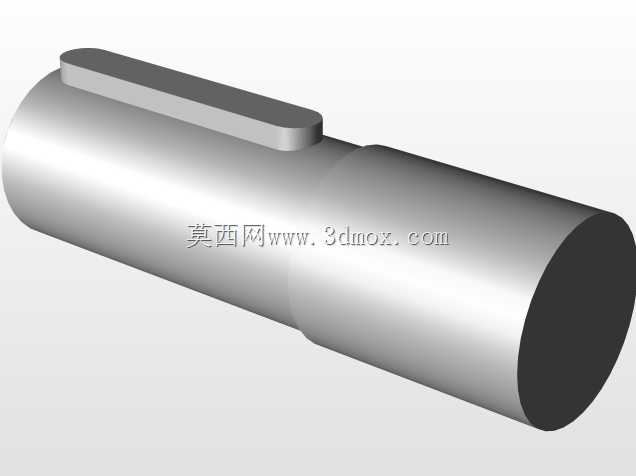

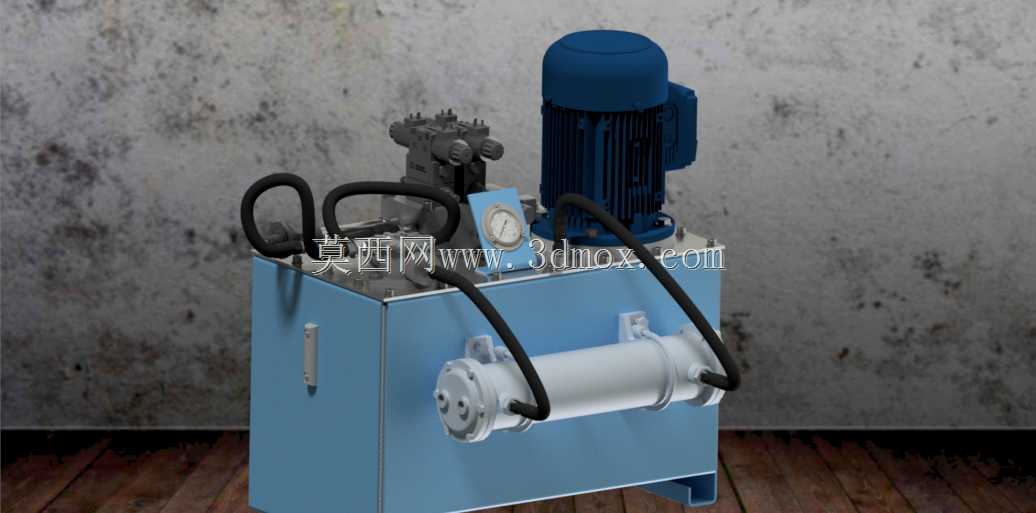

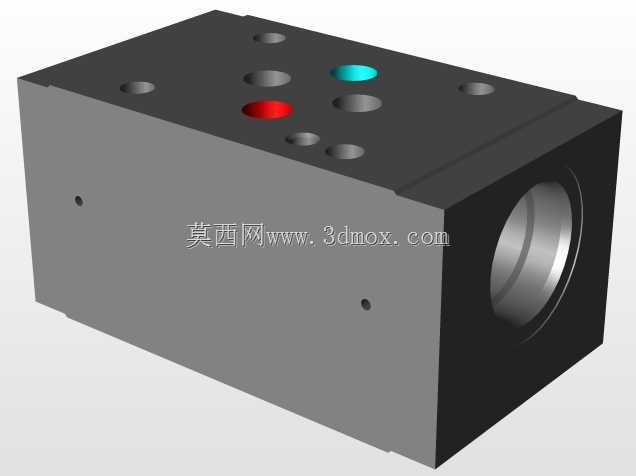

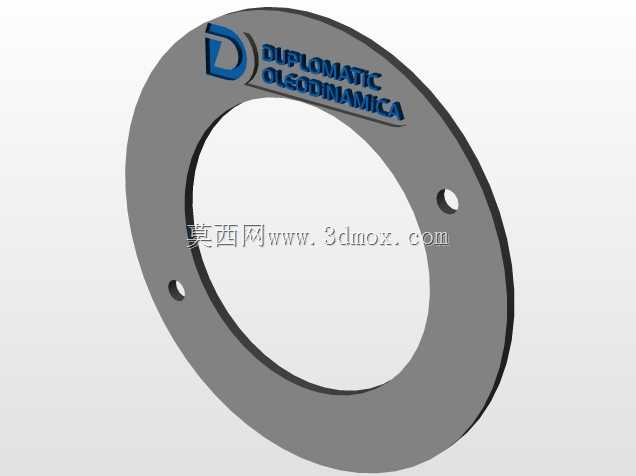

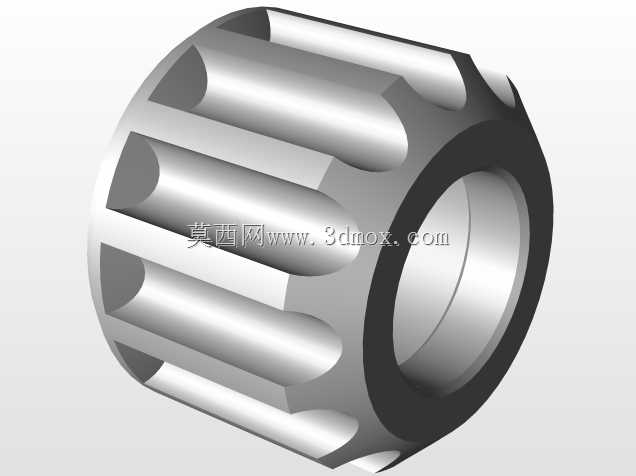

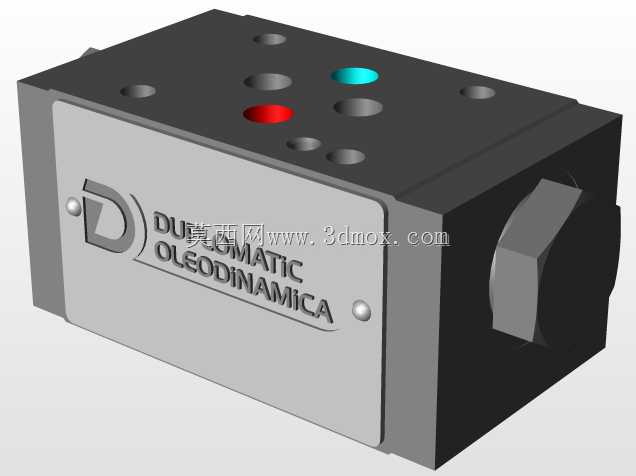

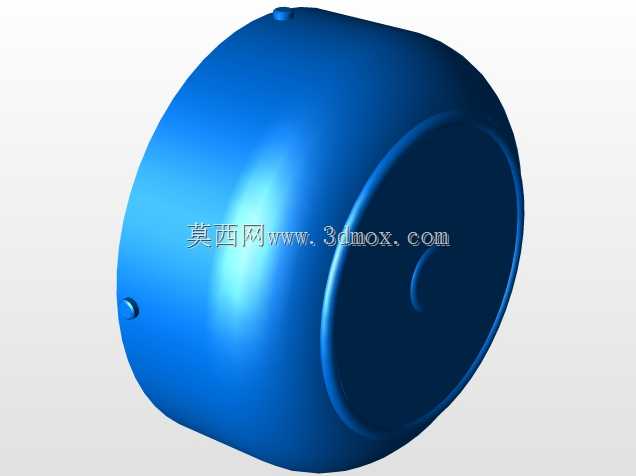

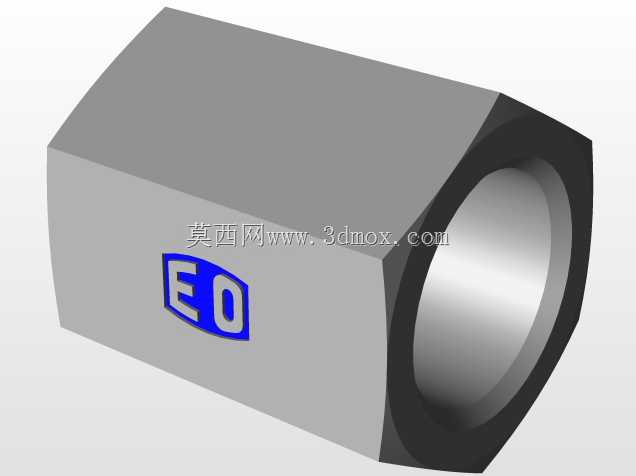

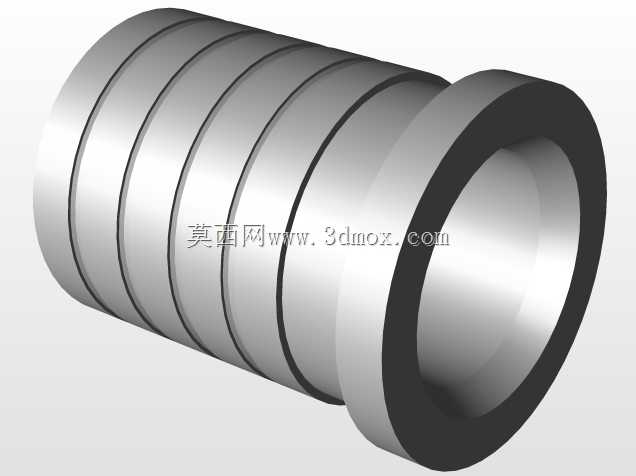

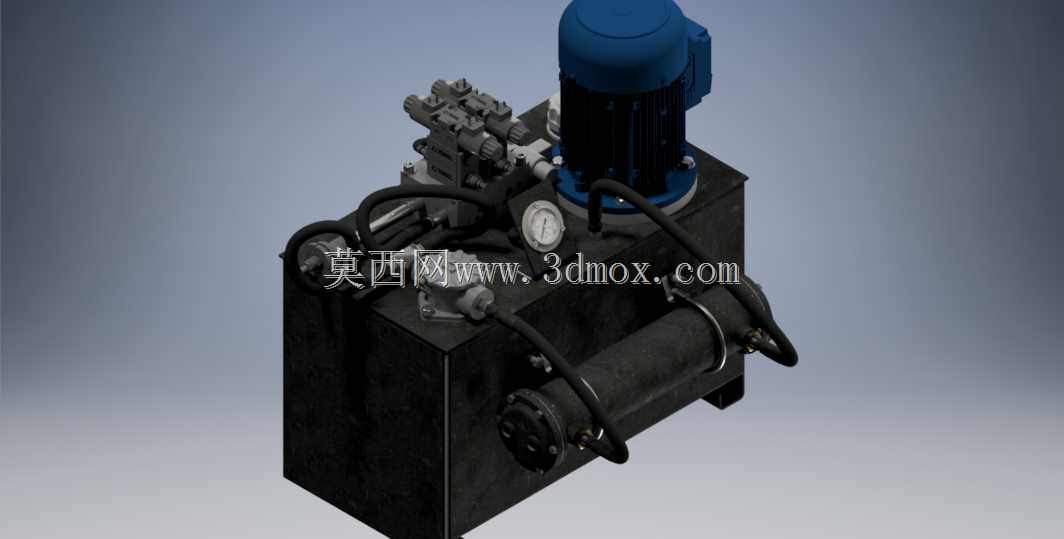

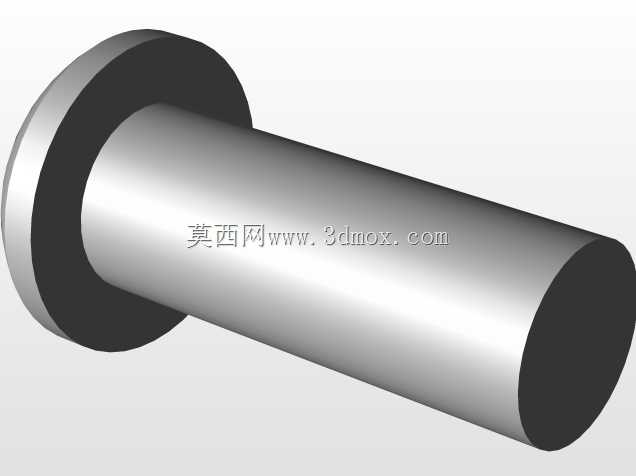

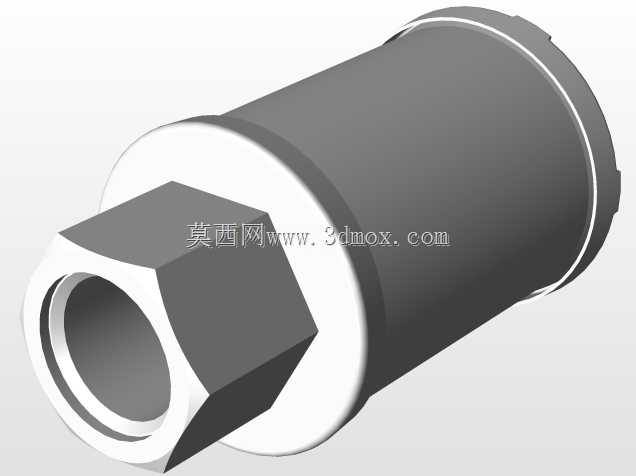

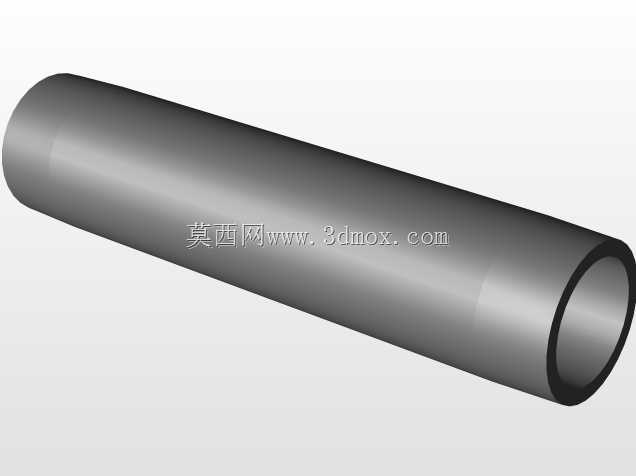

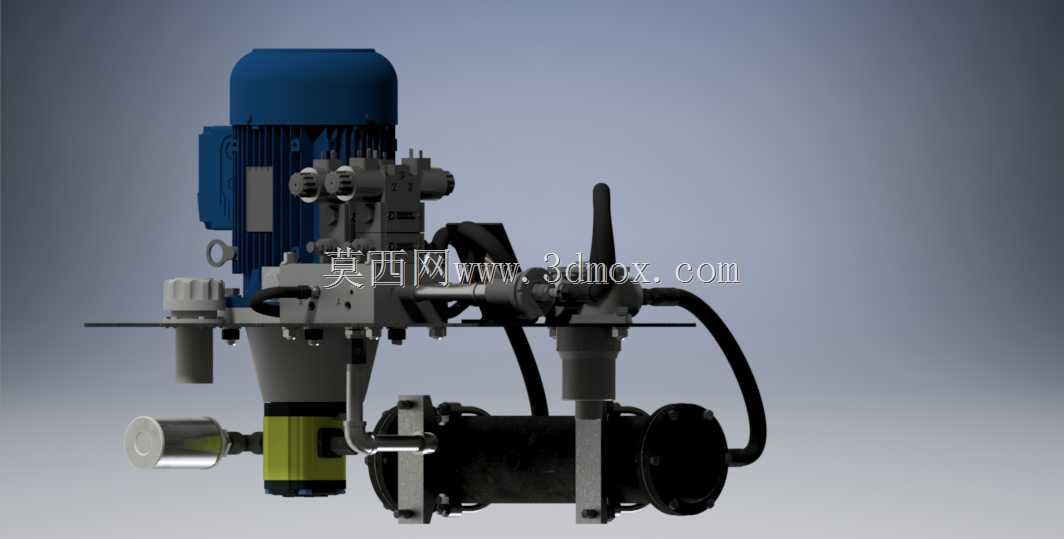

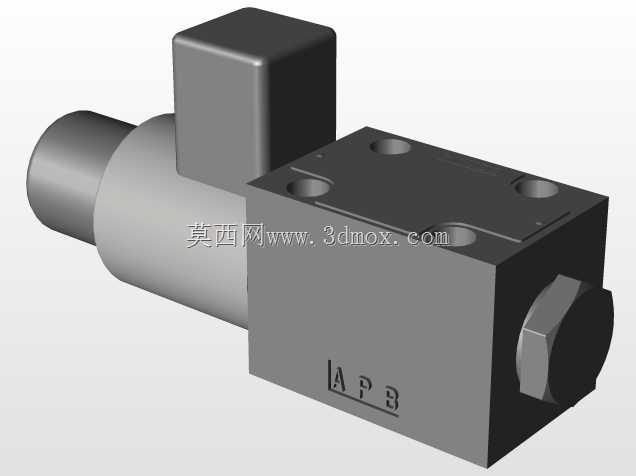

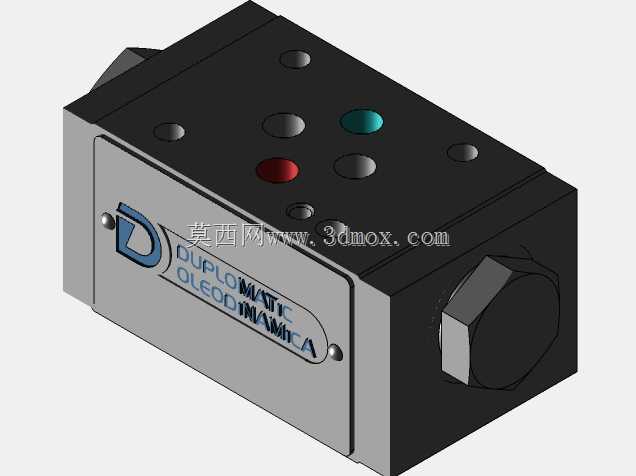

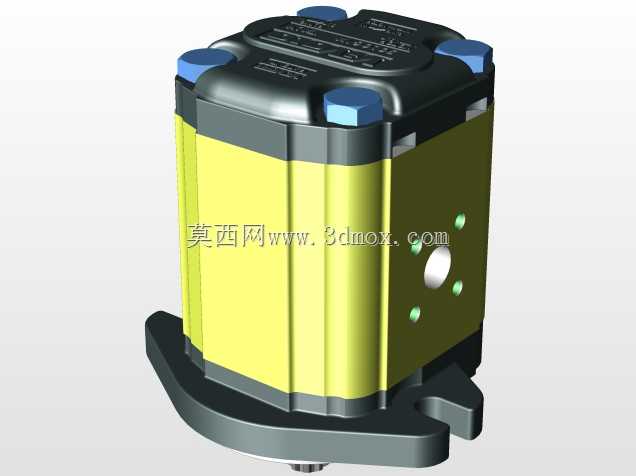

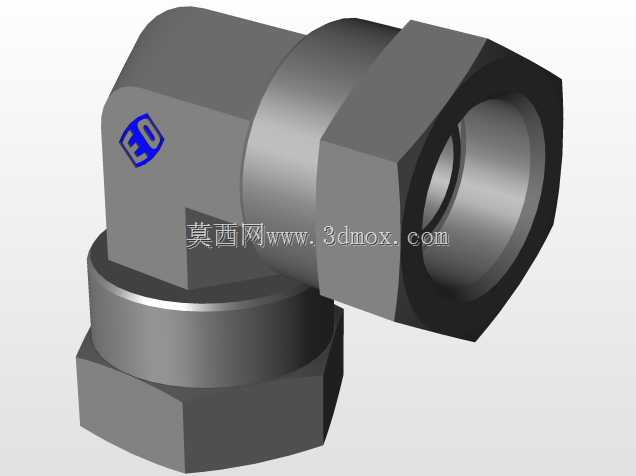

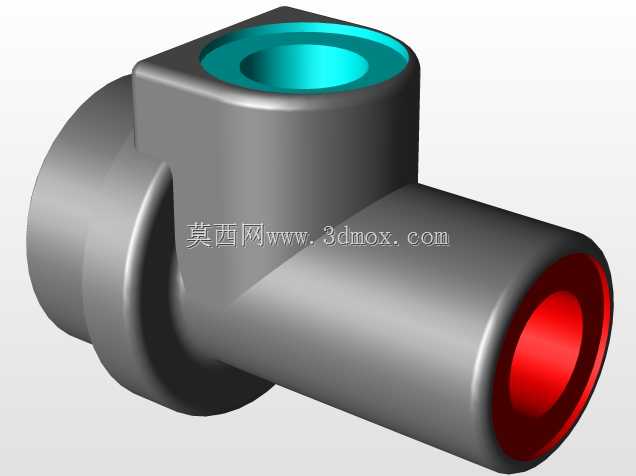

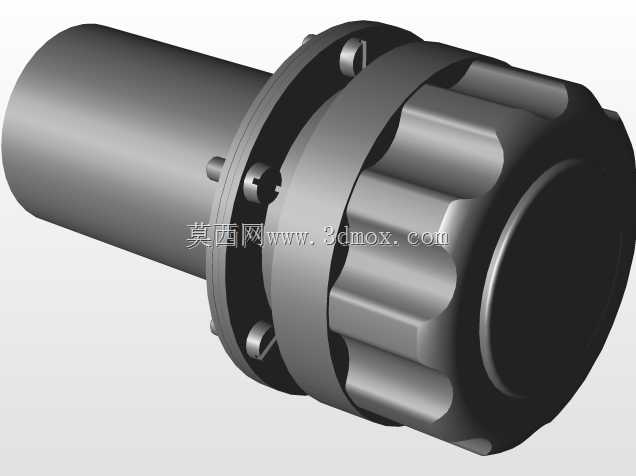

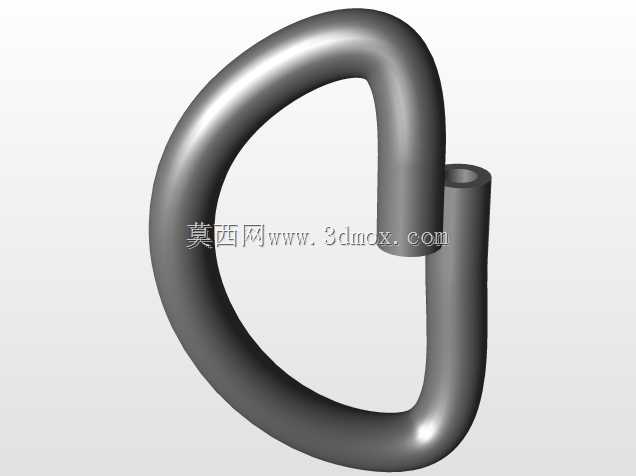

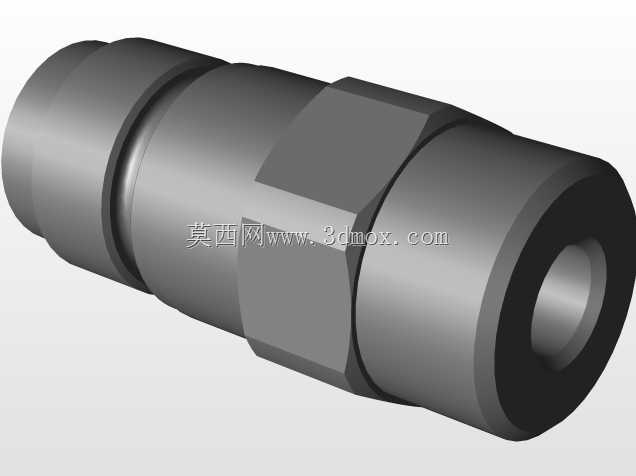

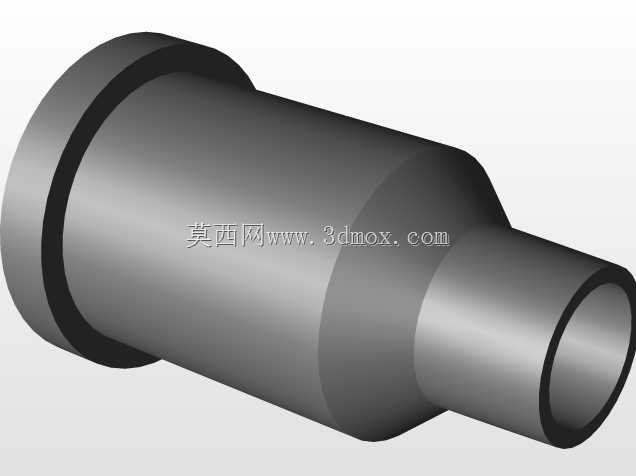

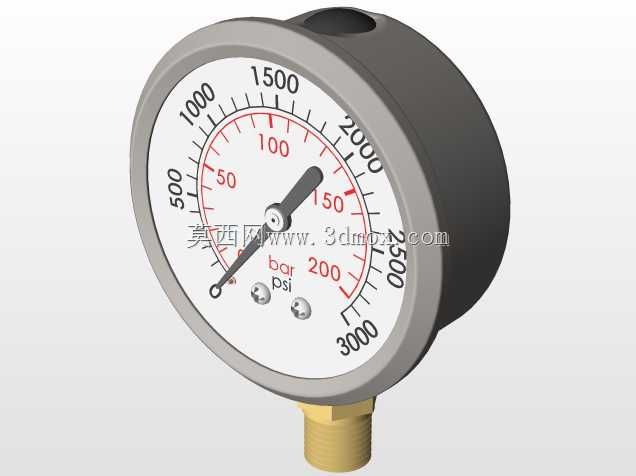

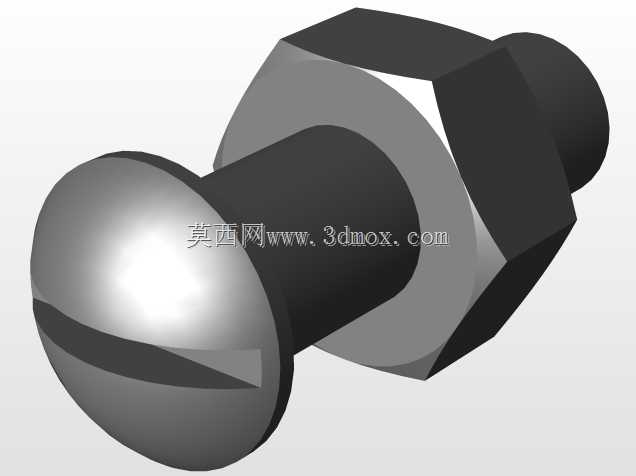

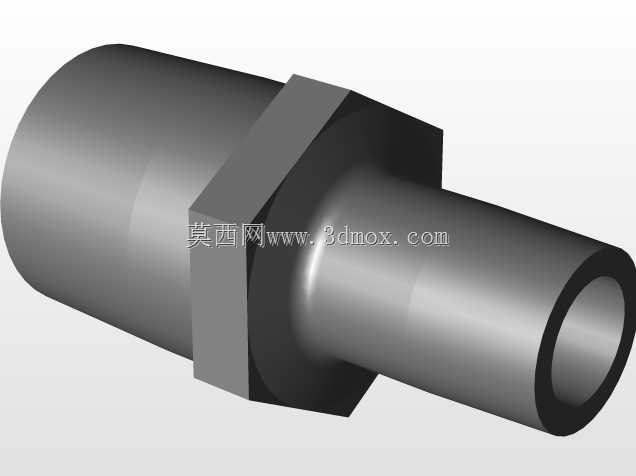

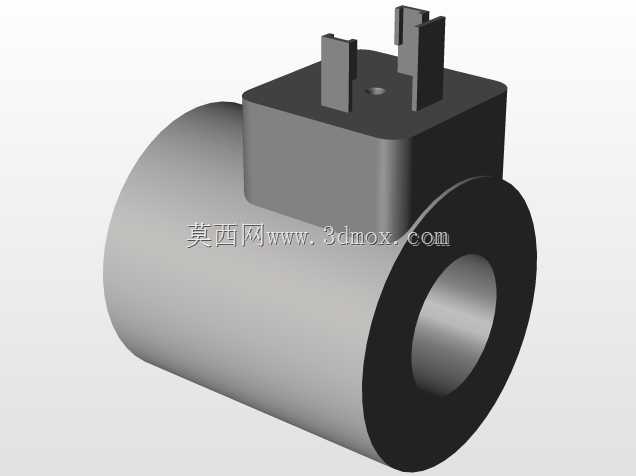

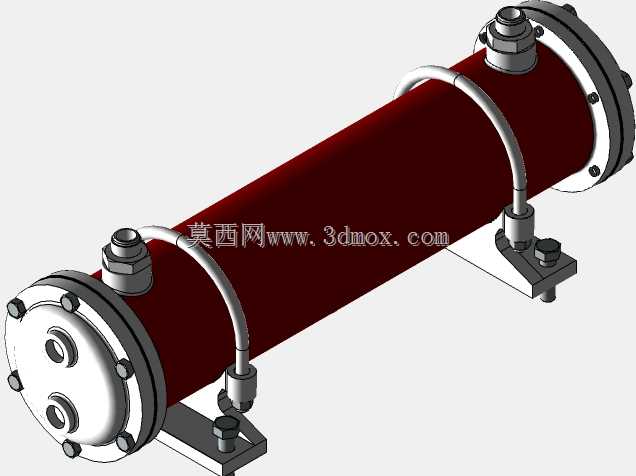

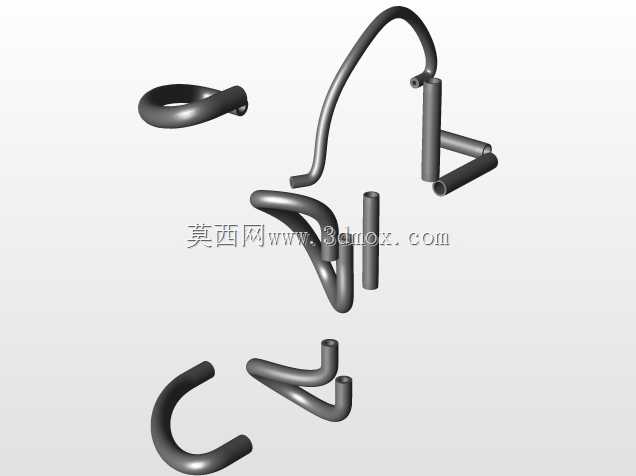

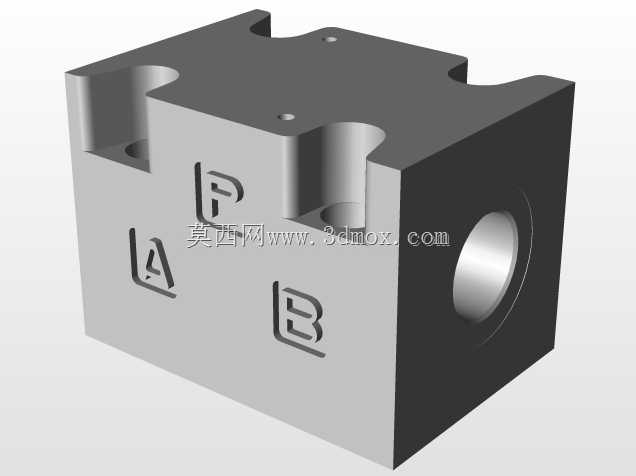

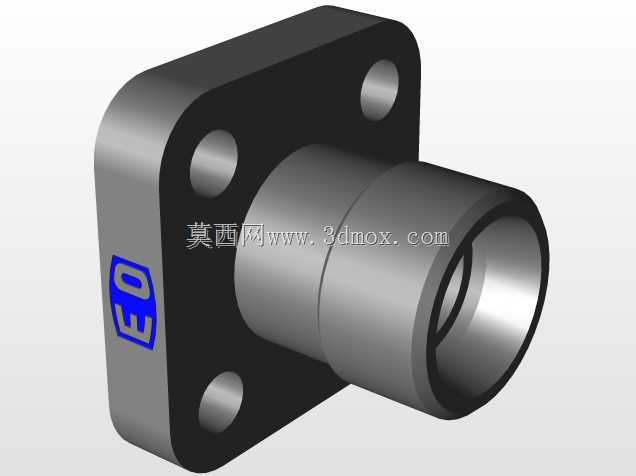

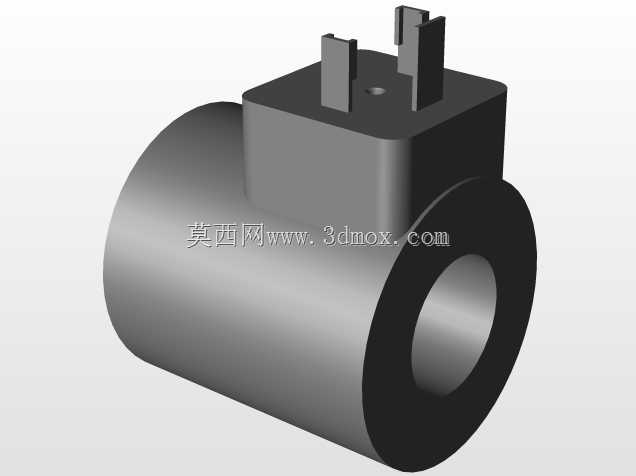

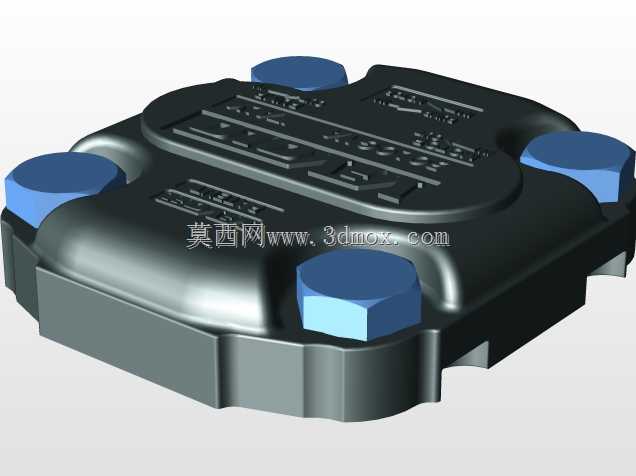

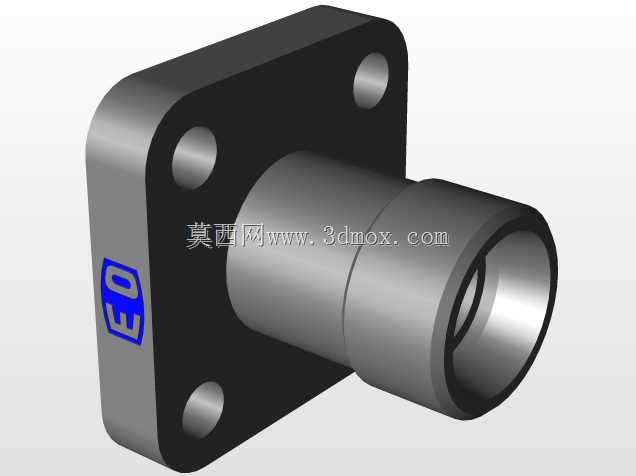

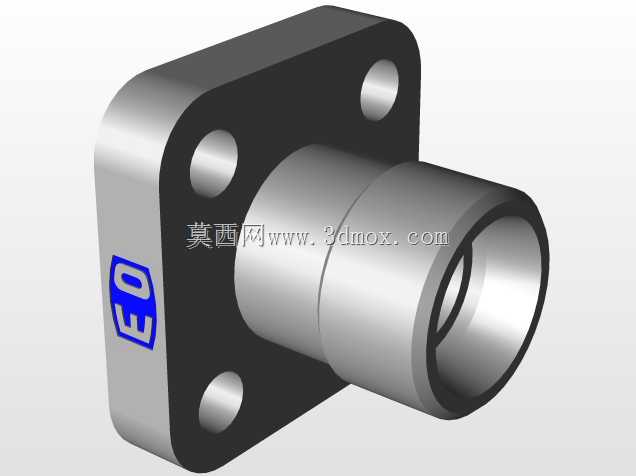

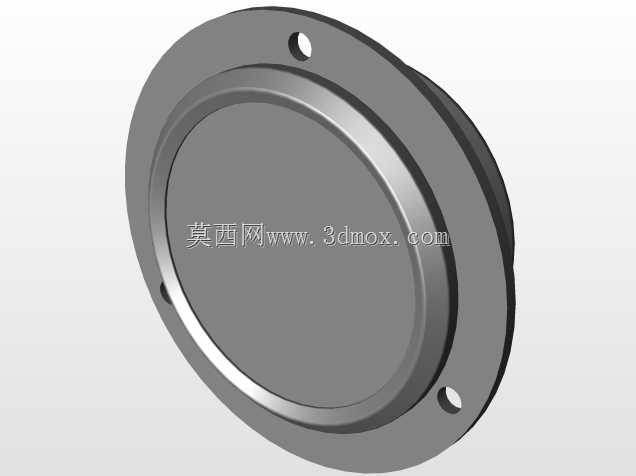

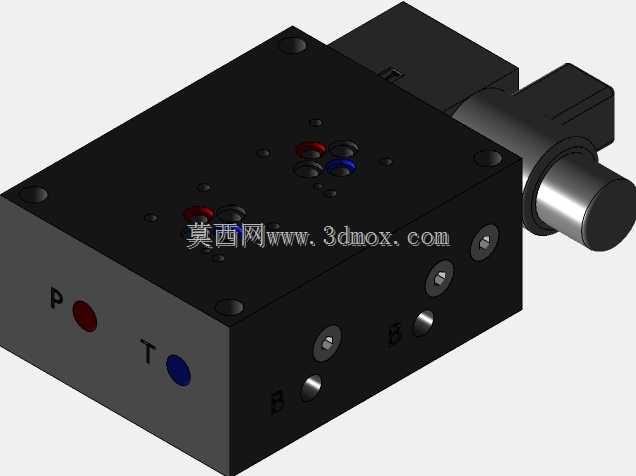

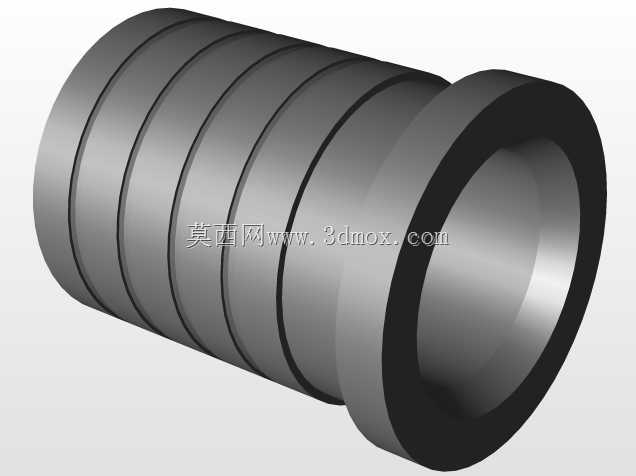

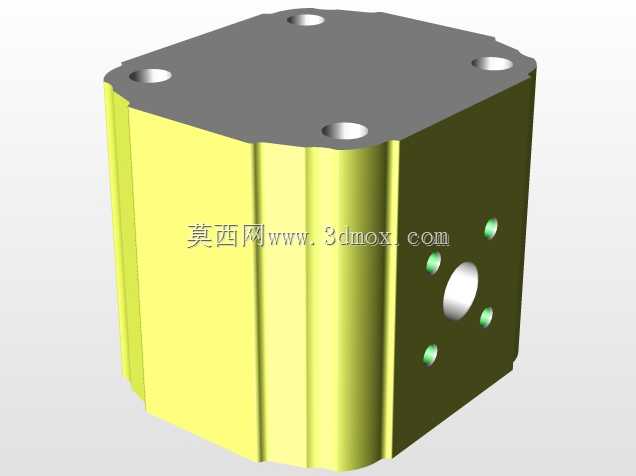

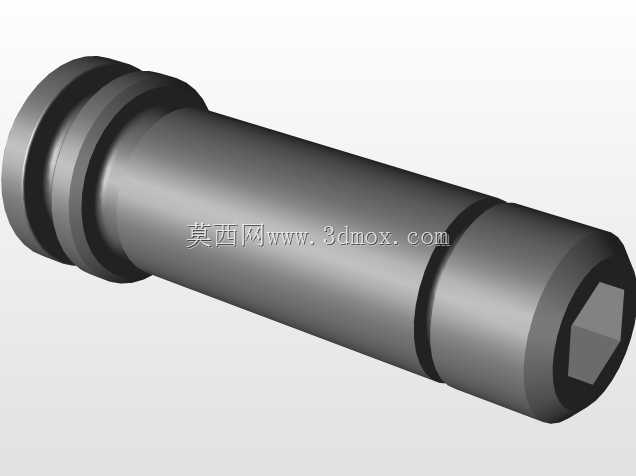

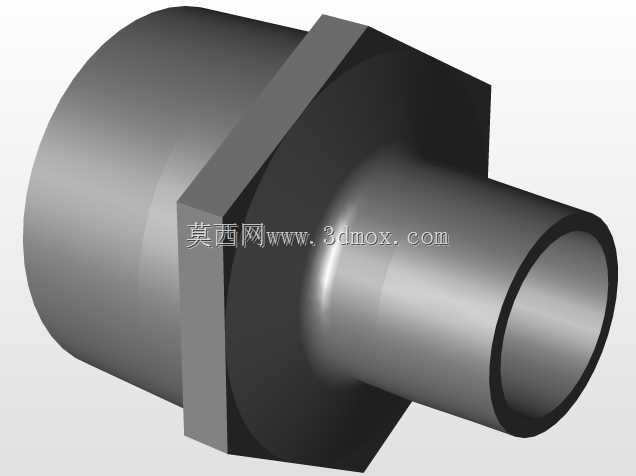

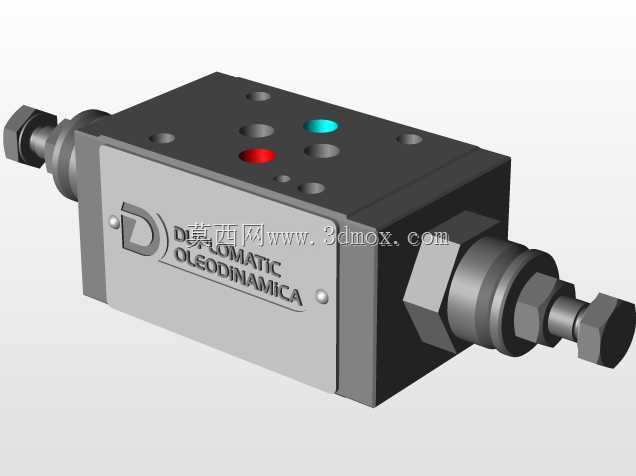

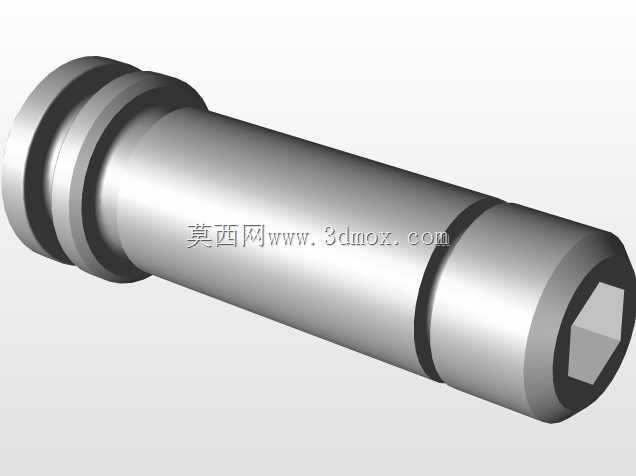

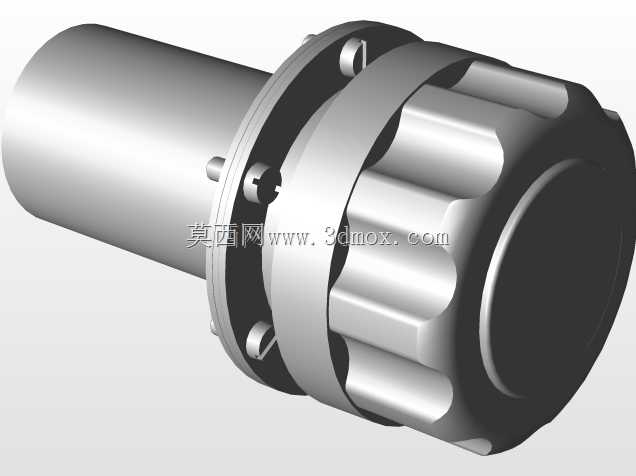

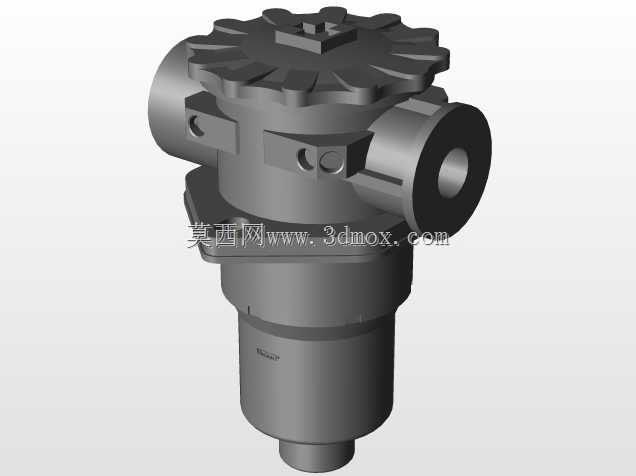

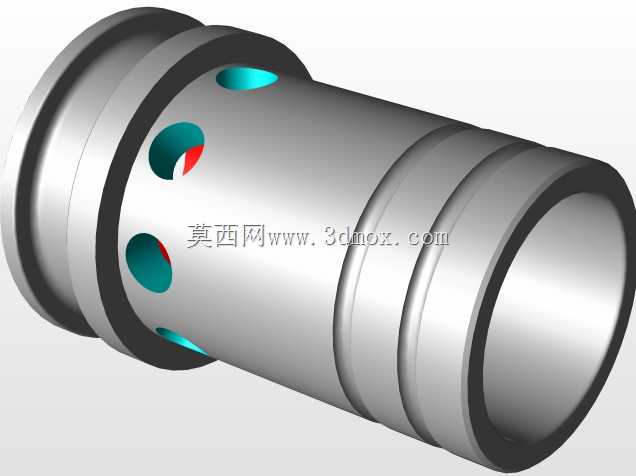

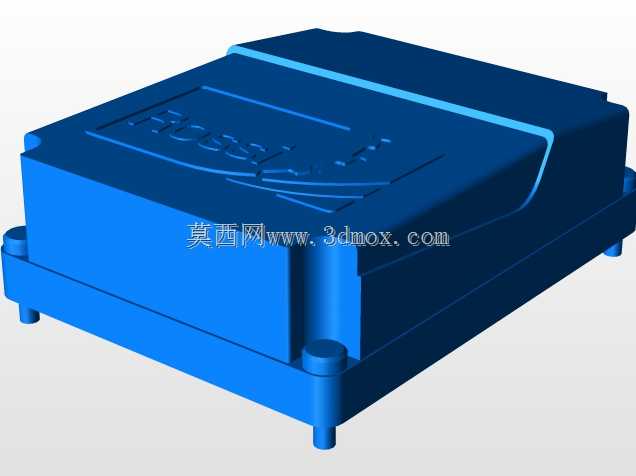

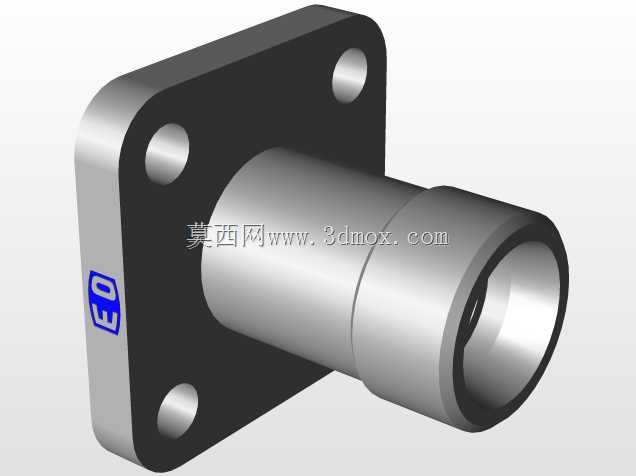

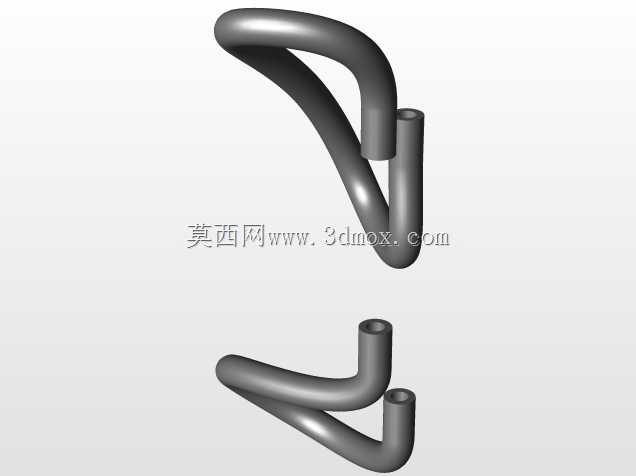

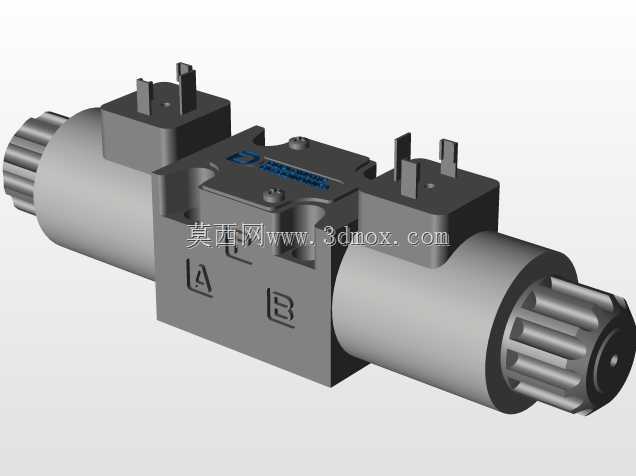

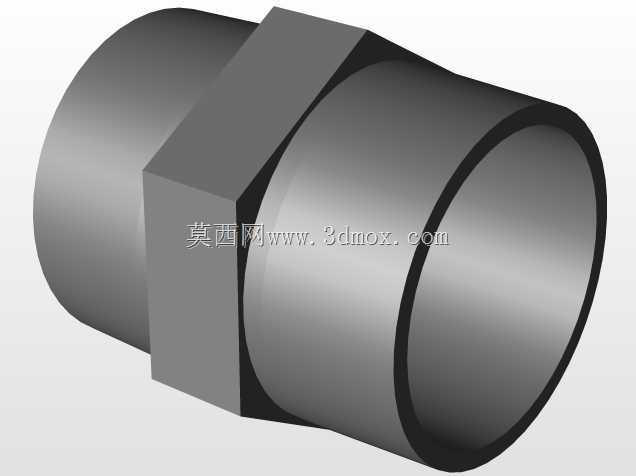

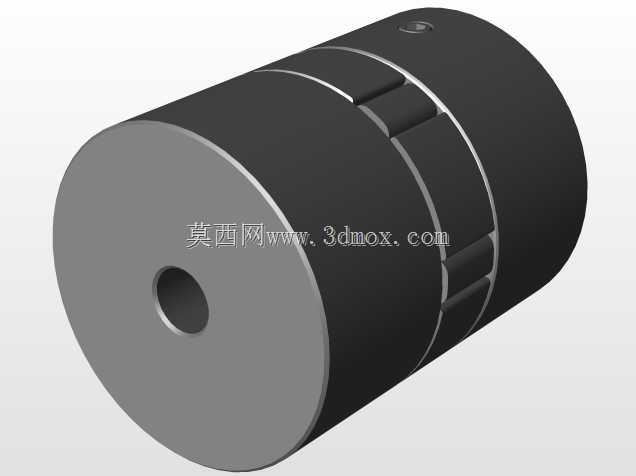

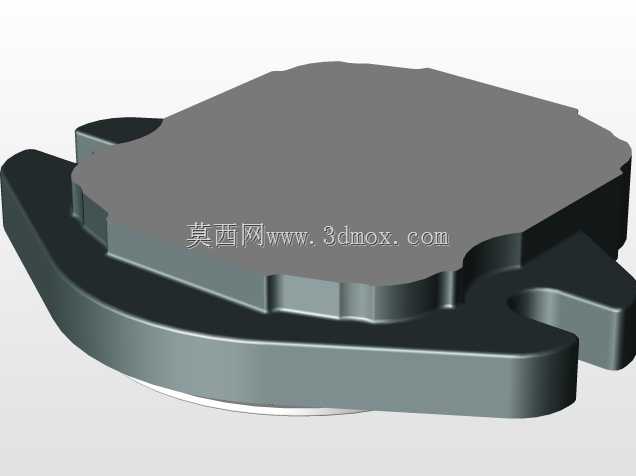

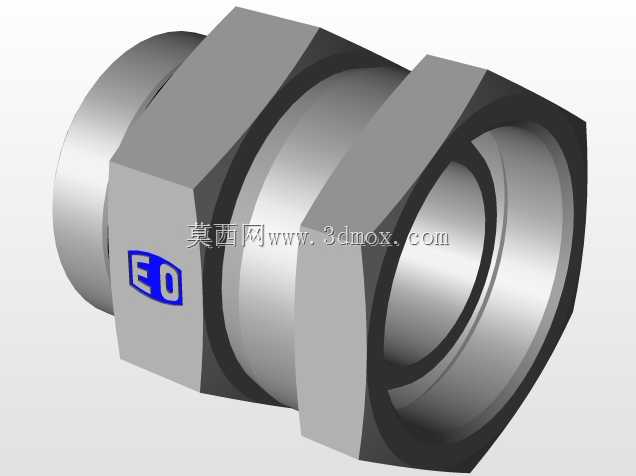

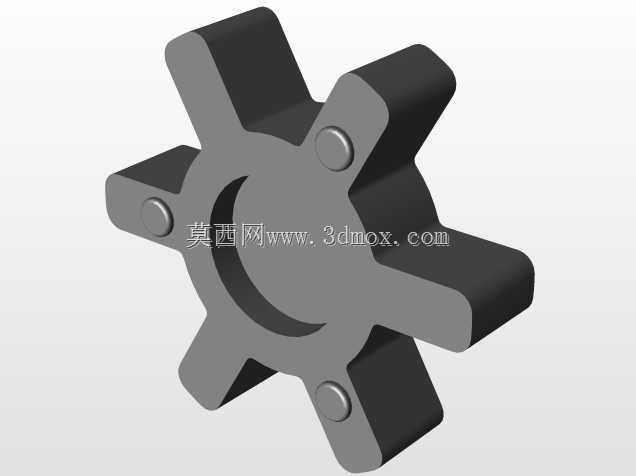

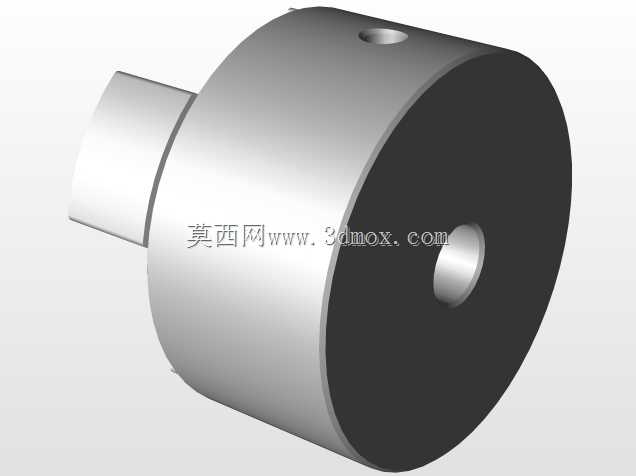

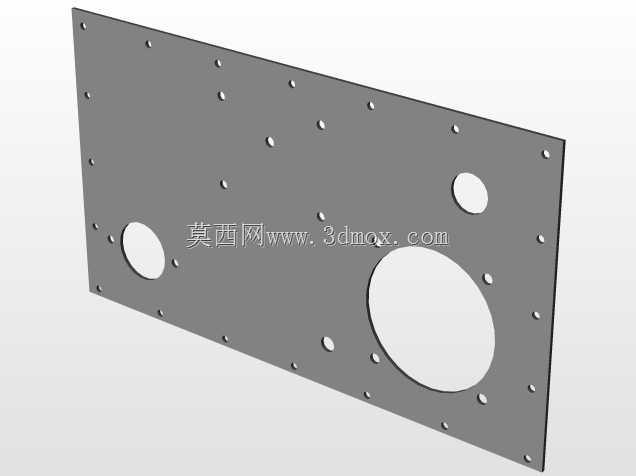

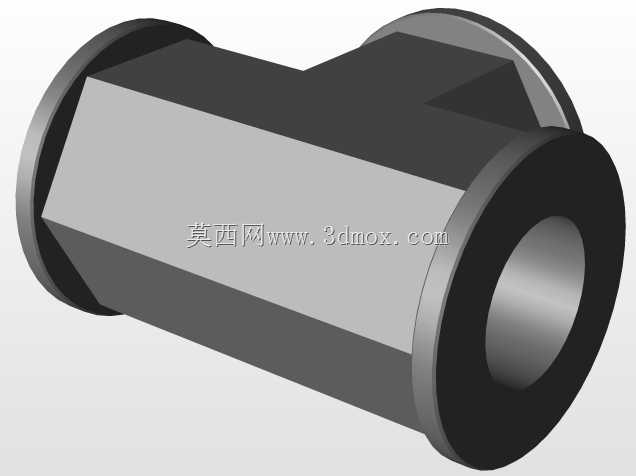

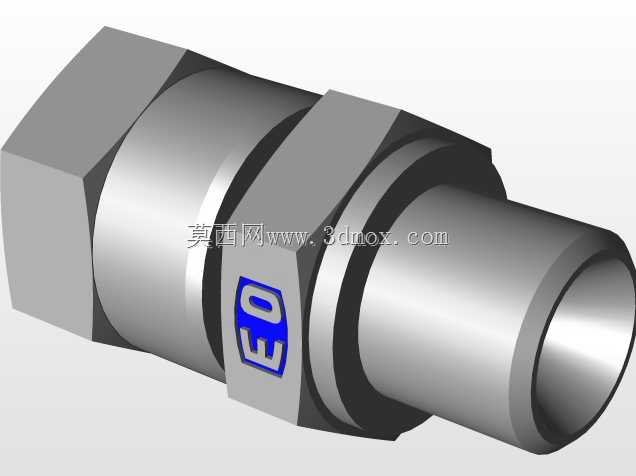

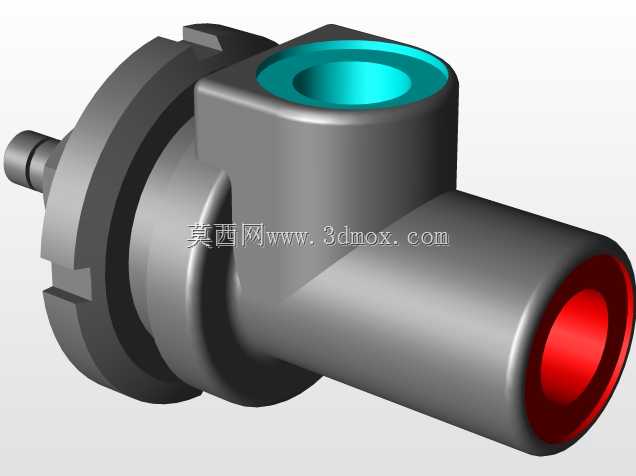

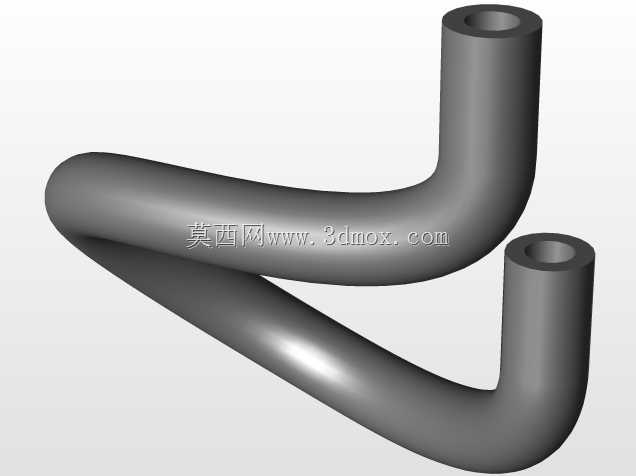

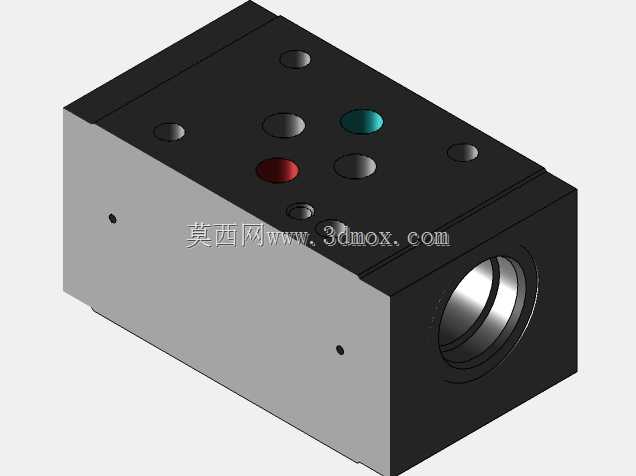

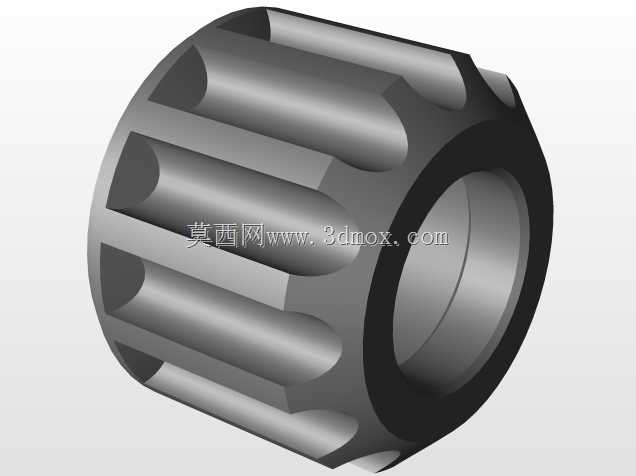

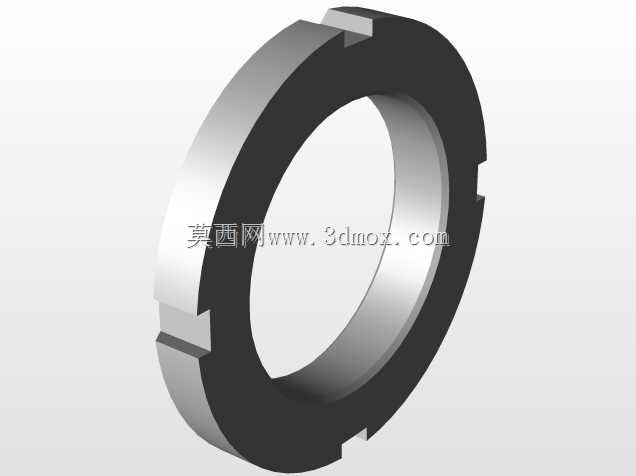

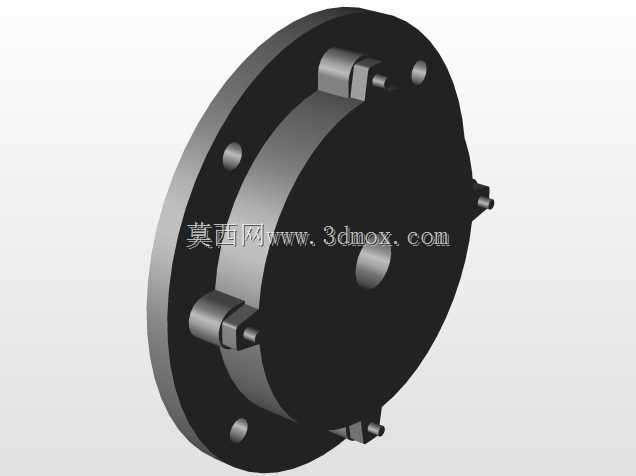

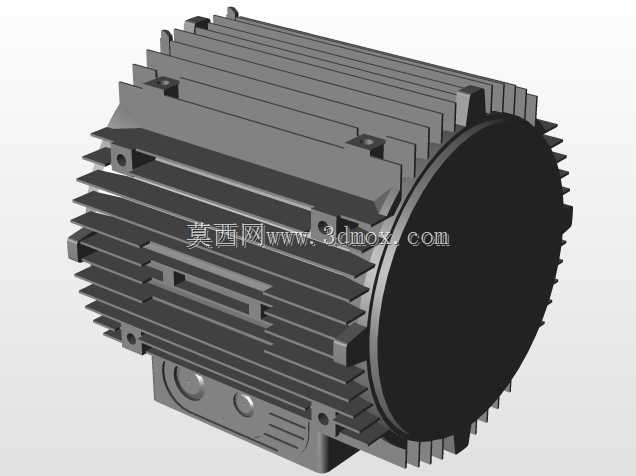

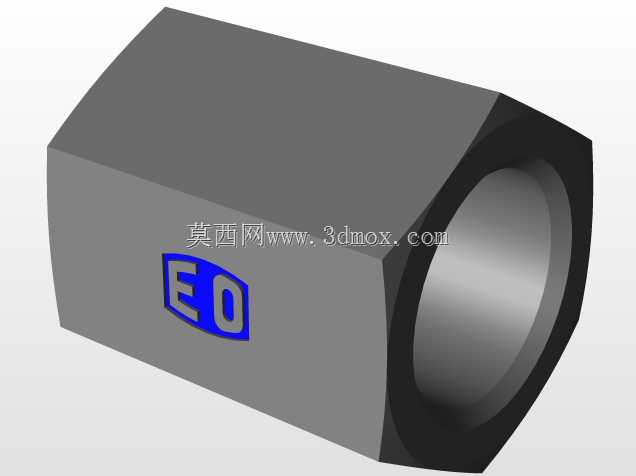

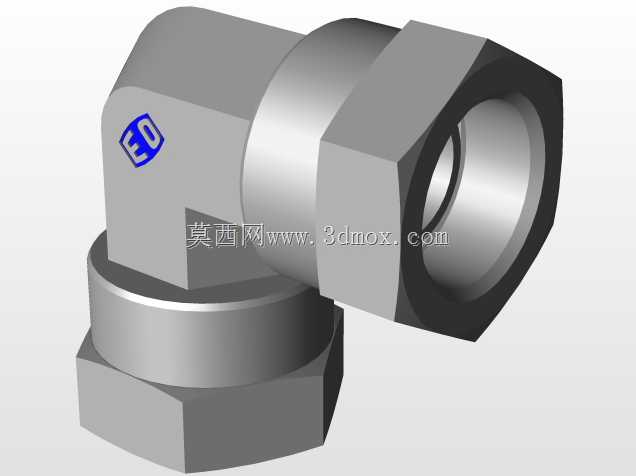

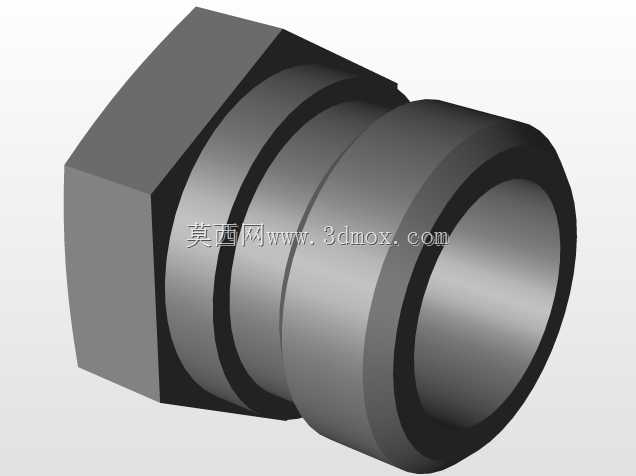

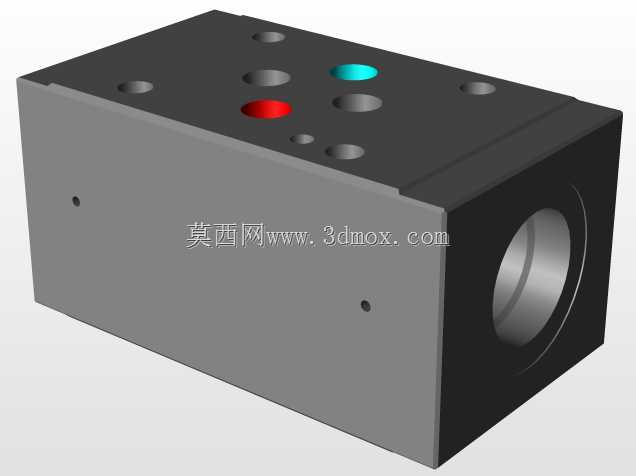

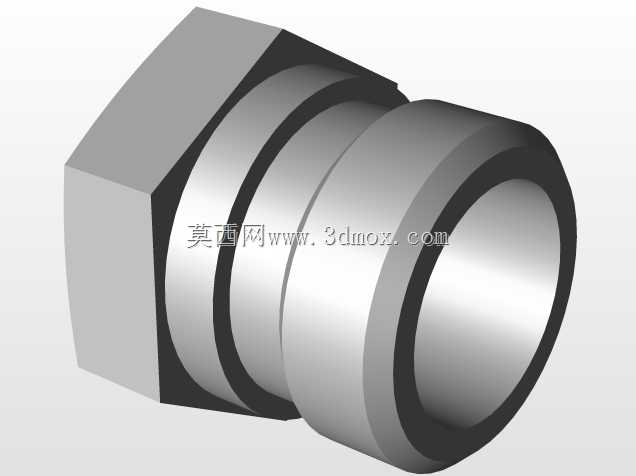

这套5.5kW规格的液压动力装置，主要面向中小型工业液压执行场景提供稳定压力油源，常见应用涵盖工装夹具夹紧回路、小型机床辅助进给驱动、仓储物流设备的举升与推拉动作、专用设备的液压执行机构供能，可同时为两组相互独立的液压执行元件提供压力输出，适配需要双动作同步或独立控制的作业工况，避免单回路动力单元无法兼顾多执行端的局限。整套装置的设计围绕紧凑集成、运行稳定、维护便捷三个核心方向展开，整体采用卧式油箱作为安装基座，将动力元件、控制元件、冷却过滤元件全部集成在油箱顶面及侧部，最大化压缩设备整体占地空间，油箱采用标准矩形结构设计，预留充足的安装固定孔位，可直接通过底部螺栓固定在设备机架或混凝土基础上，安装边界清晰，无需额外设计复杂的安装转接结构，适配多数工业设备的舱内安装空间要求。在功能配置上，整套液压循环回路设置了两组独立的方向控制单元，每组控制回路配套双先导单向阀实现执行元件的位置锁止，避免负载工况下执行元件出现自行滑移的问题，同时配置双节节流单向阀实现执行元件的动作速度调节，可根据实际负载需求灵活调整伸出与缩回的运行速率，适配不同作业节拍的使用要求。动力端采用排量26cc/rev的齿轮泵作为压力发生元件，配套5.5kW四级电机直连驱动，额定转速下可输出稳定的压力与流量，满足双执行端同时动作的流量需求；回路中设置了溢流阀作为系统压力保护元件，可根据实际负载调整系统最高工作压力，避免超压损坏元件；同时配置了独立的卸载阀组，在执行元件停止动作时可实现系统低压卸载，减少无作业状态下的油温升高与功率损耗。针对液压系统长时间运行的油温控制需求，装置侧部集成了处理能力100升/分钟的油水冷却器，可在连续作业工况下将液压油温度控制在合理区间，避免高温导致的油液变质、密封件老化加速问题；同时在吸油、回油路径分别设置了过滤元件，吸油过滤器负责阻挡油箱内大颗粒杂质进入泵体造成磨损，回油过滤器负责过滤回路中产生的磨屑杂质回到油箱，持续维持油液清洁度，延长整套系统的元件使用寿命。整套装置的管路布局遵循最短路径原则，阀组采用集成式安装减少管路接头数量，降低泄漏风险，所有外露管路均预留了充足的操作空间，日常更换滤芯、调节压力、检修阀组时无需拆解大量周边部件，后期维护成本更低。执行元件端可适配缸径110mm、行程150mm的标准液压油缸，也可根据实际需求匹配对应规格的液压马达，回路的锁止、调速、压力保护功能可直接覆盖多数中小型液压执行场景的使用需求，无需额外增设辅助阀组即可直接投入使用。
