齿形带驱动铝合金框架简易线性滑台

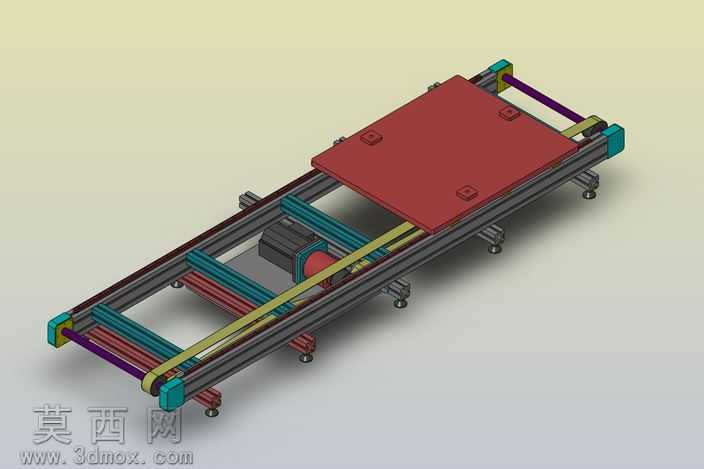

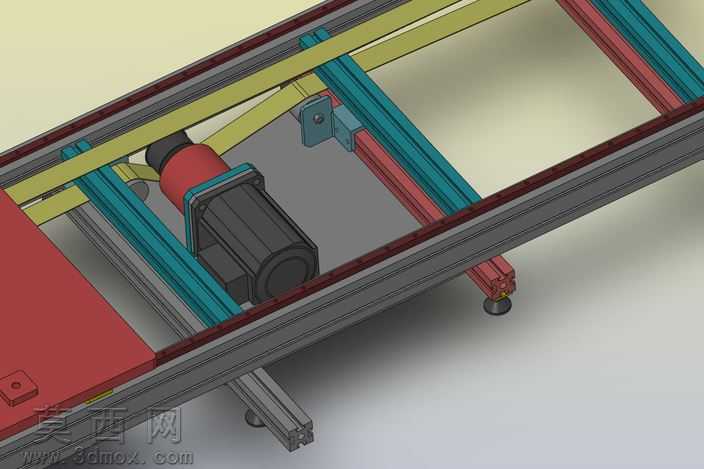

该线性轴三维模型采用模块化设计思路搭建，整体以铝合金挤压型材作为主体承载框架，依托三维建模软件完成全参数化结构设计，所有零件配合关系经过装配干涉校验，可直观呈现各部件的装配逻辑与运动状态。模型渲染阶段针对不同部件赋予了对应材质属性：铝合金框架部分赋予哑光银白金属材质，还原工业铝型材的磨砂质感；滑动承载平台赋予暗红色哑光板材材质，模拟常用工装安装板的表面处理效果；传动齿形带赋予淡黄色聚氨酯材质，搭配带轮的深灰金属质感，线性轴承与支撑脚轮分别赋予亮面金属与黑色防滑橡胶材质，整体渲染效果层次分明，清晰区分不同功能部件。结构设计上，该线性轴采用齿形带配合步进电机的驱动方案，两根平行线性导轨作为运动导向部件，承载平台通过线性轴承与导轨配合实现低摩擦往复直线运动，齿形带两端固定在承载平台下方，由端部安装的步进电机带动主动带轮实现传动，两端设置带轮张紧结构可调节传动带松紧度，框架底部设置可调支撑脚用于整体安装调平，整体结构精简无冗余部件，设计初衷是作为工业机器人的外部拓展行走轴，可拓展机器人的作业覆盖范围，也可单独作为小型物料输送、工位移位的直线执行机构使用。建模过程中对铝型材的槽口结构、线性轴承的安装位、齿形带的啮合结构都做了细节还原，没有过度简化关键配合特征，可直接用于结构方案展示、原理演示，也可作为同类线性轴设计的参考基础，整体设计兼顾了结构简易性与运动可靠性，采用标准工业铝型材搭建框架可大幅降低加工制造成本，缩短生产装配周期，适配轻负载的直线往复作业场景。
