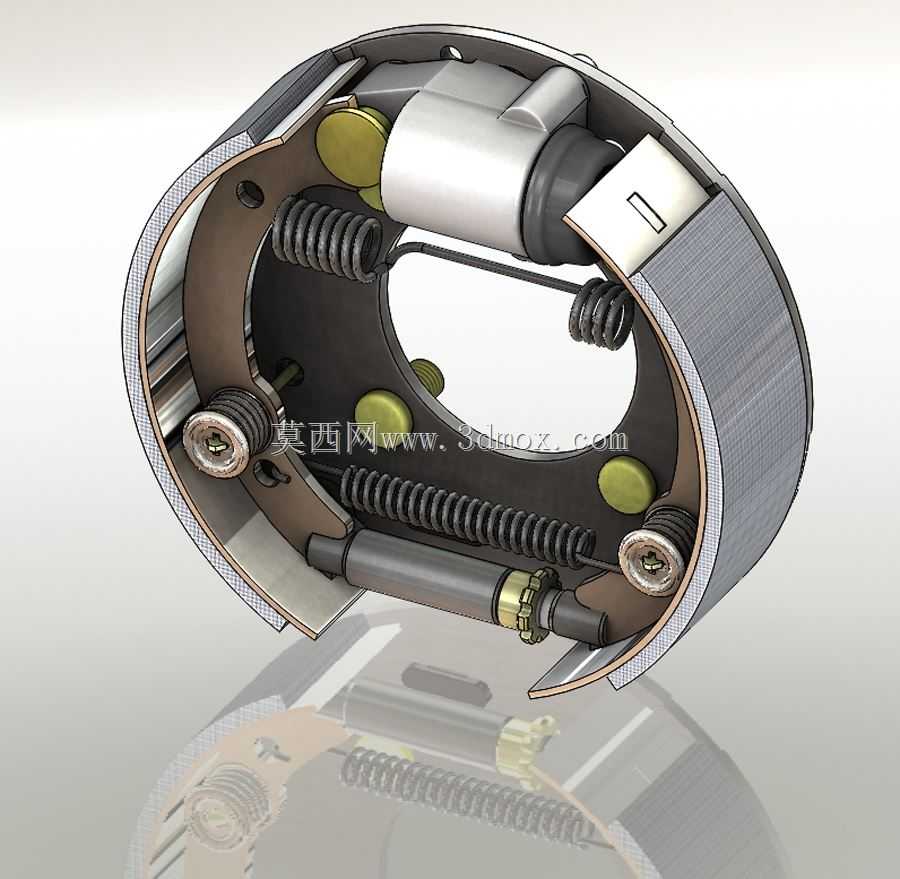

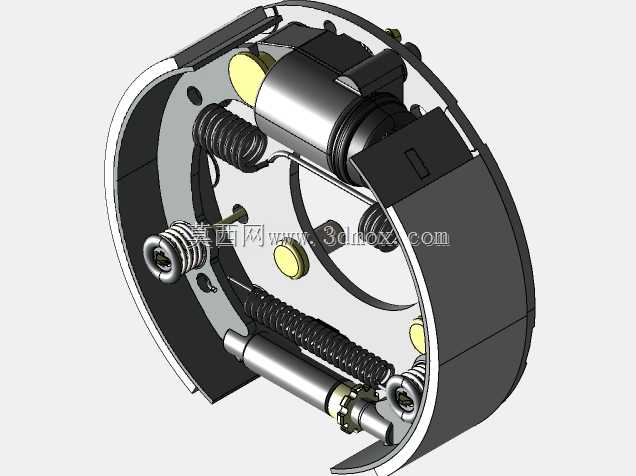

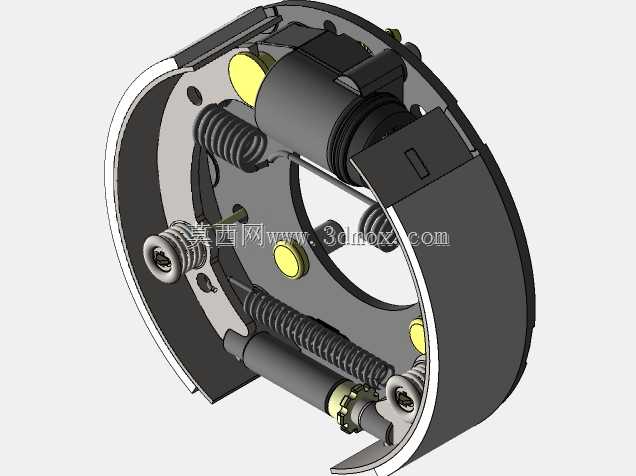

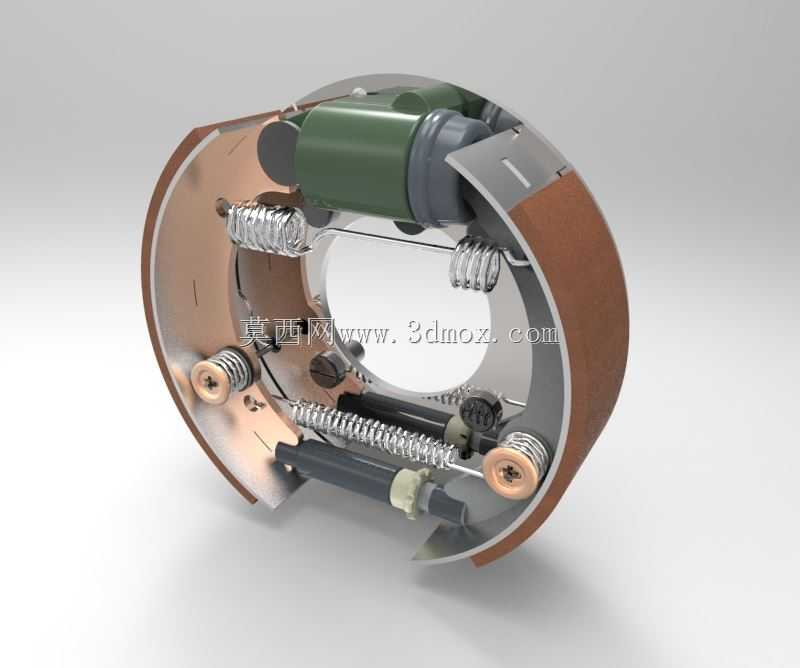

轻型拖车配套7英寸液压制动装置结构

这款7英寸规格的液压鼓式制动装置，主要面向轻型拖挂类车辆的轮边制动场景设计，适配总质量较低的民用拖挂车、小型旅居挂车、场地转运拖斗等非道路或低等级道路行驶的拖行设备，是拖挂类车辆行车制动系统的核心执行部件，安装在车轮轮毂内侧位置，依靠液压驱动实现摩擦制动，为拖行设备提供可靠的减速与驻车制动力，避免拖行过程中出现制动滞后、甩尾等安全隐患。从功能特性来看，该制动装置采用双向领蹄式鼓刹结构，内置的液压轮缸在接入制动管路的高压油液后，会向两侧推动弧形制动蹄，让制动蹄外侧的摩擦衬片紧紧贴合制动鼓内壁，通过摩擦力矩阻碍车轮转动；装置内部集成了多组回位弹簧，在制动压力解除后可以快速拉动制动蹄复位，避免摩擦片长期拖磨造成异常损耗，同时结构内设置的自动间隙补偿相关结构，能够在摩擦衬片出现正常磨损后，自动维持制动蹄与制动鼓之间的合理间隙，减少日常维护调整的频次，保障制动响应的一致性。从设计思路层面，该结构充分考虑了轻型拖车的使用工况，整体采用封闭的鼓式结构，能够有效阻挡行驶过程中溅起的泥水、砂石进入制动摩擦副区域，降低恶劣户外使用场景下的制动失效风险，所有内部弹簧、销轴等部件都做了对应的防锈防护处理，适配拖车长期户外停放、使用频率波动大的使用特点；结构布局上把液压轮缸布置在制动蹄的上部位置，配合下部的支撑锚点，让两个制动蹄在制动时都能产生自增力效应，在较低的液压驱动压力下就能输出足够的制动力，降低对拖车制动总泵的输出压力要求，适配轻型拖车简单的制动系统配置。从安装边界与尺寸来看，该制动装置的整体外径匹配7英寸制动鼓的安装尺寸，安装孔位完全对应常规轻型拖车的轮毂法兰规格，制动蹄的摩擦衬片宽度经过匹配计算，既保证足够的摩擦接触面积来分散制动热量，避免长时间制动出现热衰退，又控制整体重量不会过度增加轮边的簧下质量，液压油口采用标准的制动管路接头规格，可以直接和通用的拖车制动硬管、软管进行对接，不需要额外制作转接结构，整体安装厚度控制在常规轮毂的内侧空间范围内，不会和车轮辐板、悬挂部件产生运动干涉，能够直接替换同规格的机械式制动结构，升级拖车的制动性能。
