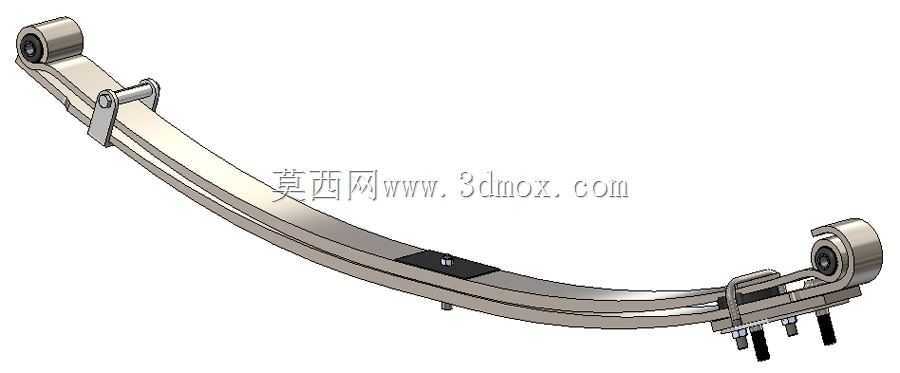

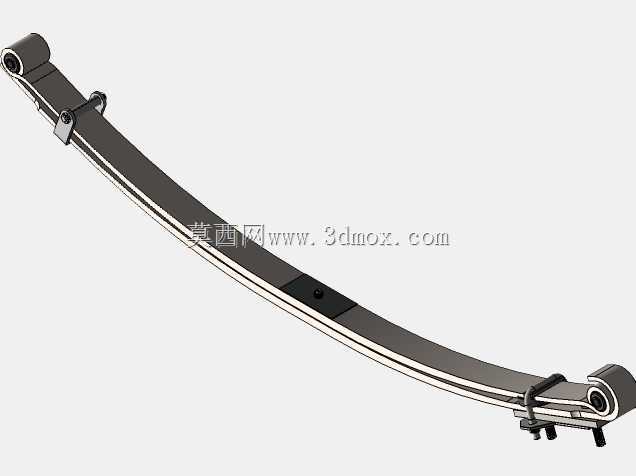

Workhorse P系列商用车前钢板弹簧结构

　　在商用车底盘悬架系统的设计选型中，前钢板弹簧是承担前部载荷、缓冲路面冲击、保障行驶平顺性与操控稳定性的核心弹性承载部件，这款适配Workhorse P系列车型的前钢板弹簧，采用多片等强度叠片结构设计，完全匹配该系列轻型商用车的前轴载荷标定需求。从实际装车场景来看，该部件安装于前桥与车架纵梁之间，两端卷耳结构分别通过销轴与车架前端的吊耳支架、活动吊耳连接，中部通过U型螺栓与前桥刚性固定，当车辆行驶在非铺装路面、减速带或者坑洼路段时，叠片之间产生可控的相对滑动摩擦，配合片体自身的弹性形变，能够快速吸收路面传递的竖向冲击载荷，避免冲击直接传递到车架与驾驶室，同时在车辆转向、制动时，还能传递纵向力与侧向力，限制车桥与车架之间的相对位移，

　　保障前轮定位参数始终处于设计公差范围内。设计过程中，每一片簧片的曲率半径、片长、厚度都经过匹配计算，主片作为最长的受力部件，两端卷耳做了加强包边处理，避免长期交变载荷下出现卷耳开裂失效，片与片之间的接触位置加装了减磨垫片，降低长期使用过程中的摩擦异响与磨损速率，中部的中心螺栓将所有簧片精准定位，防止片体之间出现横向窜动，外侧的簧夹则约束了片体在极限形变下的侧向张开，避免单片簧片出现应力集中断裂。从安装边界来看，该弹簧的伸直长度、卷耳内径、夹紧厚度完全适配Workhorse P系列车型的前悬架安装空间，无需对车架、车桥的原有安装位做任何改装即可直接替换装车，空载状态下的弧高参数匹配车辆前部设计高度，不会出现车头过低或者过高的问题，

　　满载状态下的最大形变量控制在悬架行程的合理区间内，不会出现撞击缓冲块的硬冲击情况。在日常的底盘维保作业中，该结构的钢板弹簧无需复杂的专用工具即可完成拆装，片体磨损后可单独更换对应受损片体，相比空气悬架、螺旋弹簧悬架，具备更强的过载耐受能力，更适配城配物流、短途货运这类经常面临复杂装载工况的使用场景，建模过程中完整还原了每一片簧片的弧度、连接紧固件、卷耳衬套的细节结构，可直接用于底盘总装的干涉校验、悬架运动仿真分析，也可作为同类型商用车钢板弹簧设计的参考基准。
