全梁挠性橡胶扭力轴驱动桥结构设计

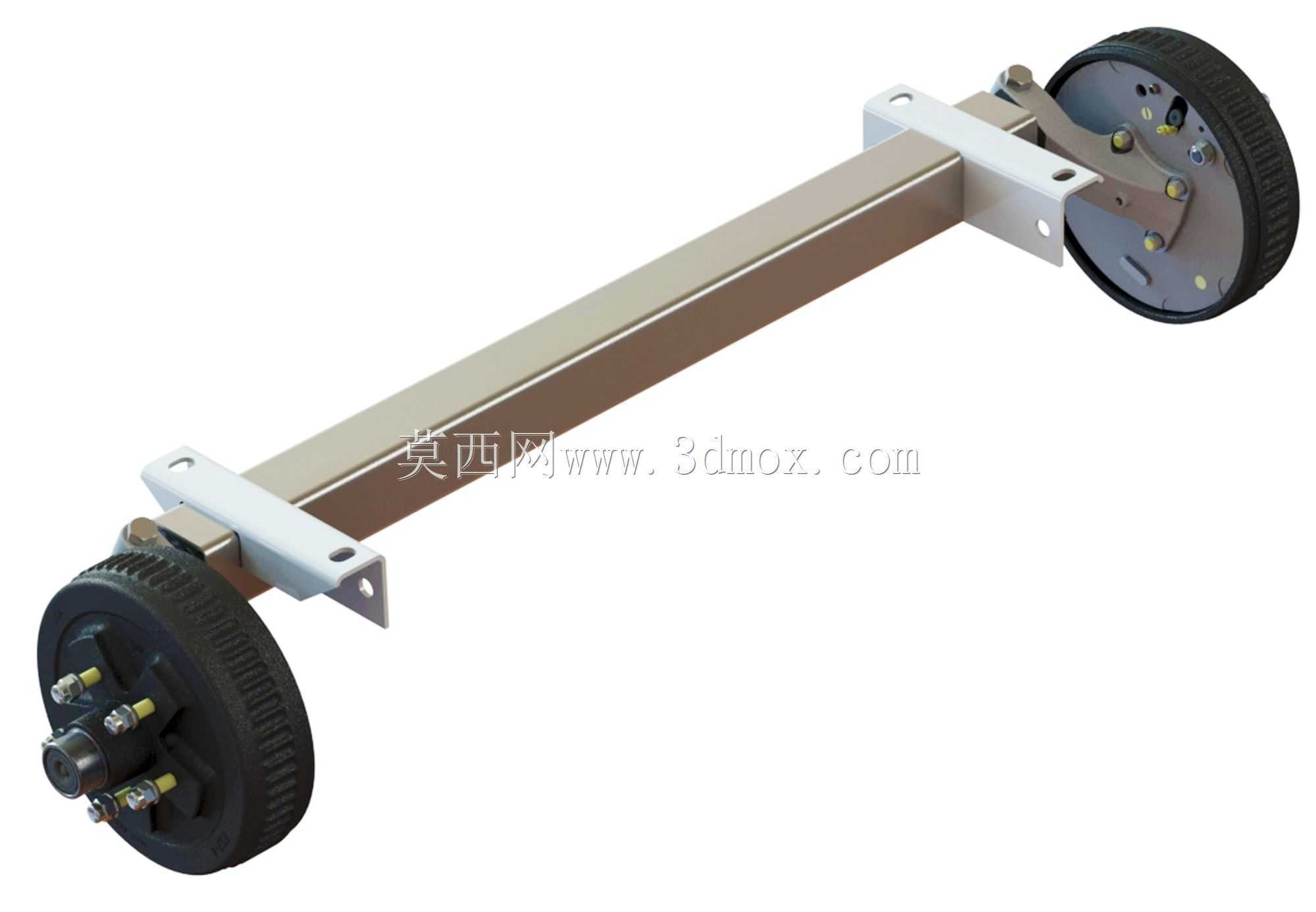

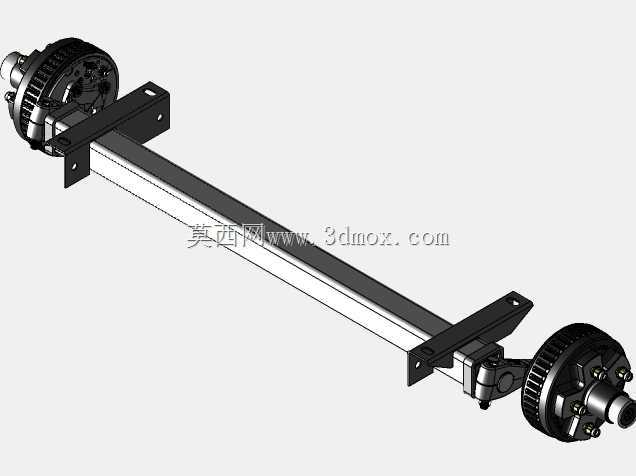

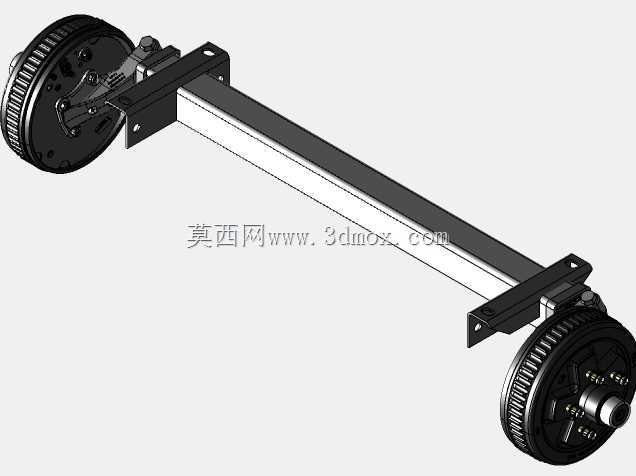

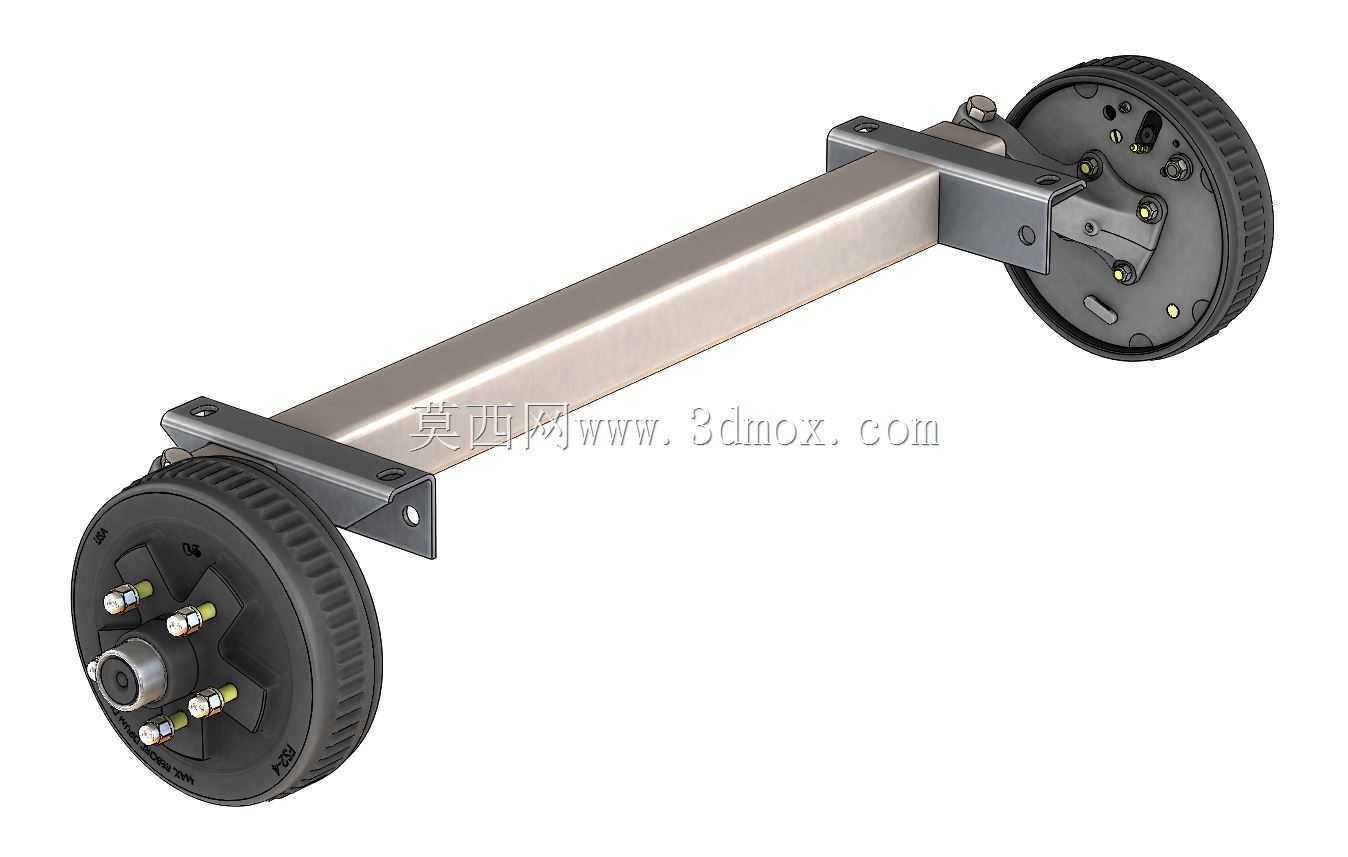

　　该驱动桥采用全梁挠性结构搭配橡胶扭力轴作为核心缓冲承载部件，多用于低速重载的非道路行走设备、场地作业车辆以及特种运输装备的行走系统中，区别于传统整体式刚性驱动桥，其通过橡胶元件的剪切变形吸收路面传递的冲击载荷，能在颠簸非铺装路面作业时大幅降低车架受到的振动冲击，减少上部承载结构的疲劳损伤，同时可保证两侧车轮始终贴合地面，提升轮端抓地力，避免单侧车轮悬空出现的动力流失问题。从结构设计逻辑来看，桥体主体采用矩形截面梁作为承载基体，相比同规格圆截面梁具备更高的抗弯截面系数，在承受垂向载荷与纵向制动力时形变量更小，两侧轮端集成制动鼓与轮毂连接结构，制动组件直接固定在桥端安装支架上，无需额外设计制动安装基座，压缩了轮端的轴向安装尺寸。

　　安装边界方面，桥体上方设置的两组安装支架通过螺栓与车架下部连接，支架上的安装孔预留了微量调整间隙，可适配不同车架的安装孔位公差，轮端轮毂的连接法兰采用标准止口定位，能直接匹配常用规格的工程轮胎轮辋，无需额外加工转接法兰。橡胶扭力轴布置在桥体梁内部，两端与轮端摆臂连接，当车轮受到垂向冲击产生摆动时，扭力轴随摆臂产生扭转，橡胶层的内摩擦阻尼可快速衰减振动，相比传统钢板弹簧悬架结构，该设计省去了多组连杆与弹簧支座，整体结构更紧凑，桥体总成的自重更低，同时橡胶元件具备良好的隔音特性，能减少行走过程中金属部件碰撞产生的噪音传递到车架上部。在实际选型应用中，该结构驱动桥无需额外配置减震器组件，可简化整车行走系统的布置流程，

　　降低整车装配的零件数量，其挠性特性允许两侧车轮在一定范围内产生相对跳动，在不配置差速锁的工况下也能保证轮端动力有效输出，适合场地内作业的低速转运车辆、小型工程设备以及景区观光车辆的行走系统使用，日常维护仅需定期检查桥体连接螺栓的预紧力与橡胶元件的老化情况，维护成本远低于传统多连杆悬架驱动桥。
