商用车用锥形变截面钢板弹簧悬架组件

　　在商用车底盘悬架系统的开发与匹配工作中，钢板弹簧作为兼顾承重与缓冲功能的核心弹性元件，其结构形式直接决定了整车的承载能力与行驶平顺性，这款锥形钢板弹簧正是针对中重型货运车辆的重载工况设计的悬架部件。不同于传统等截面多片钢板弹簧，该产品采用锥形变截面的单片主簧搭配端部滚轮结构的设计思路，在保证承载强度的前提下有效降低了板簧总成的自身重量，同时减少了多片簧之间的摩擦异响问题，适配货运车辆频繁变载、长距离行驶的使用需求。从实际应用场景来看，这类锥形板簧多用于载重货车的非独立悬架结构中，一端通过卷耳结构与车架吊耳铰接，另一端采用滚轮式支撑结构与车架支座配合，当车辆行驶在颠簸路面时，板簧通过自身的弹性变形吸收路面传递的冲击载荷，

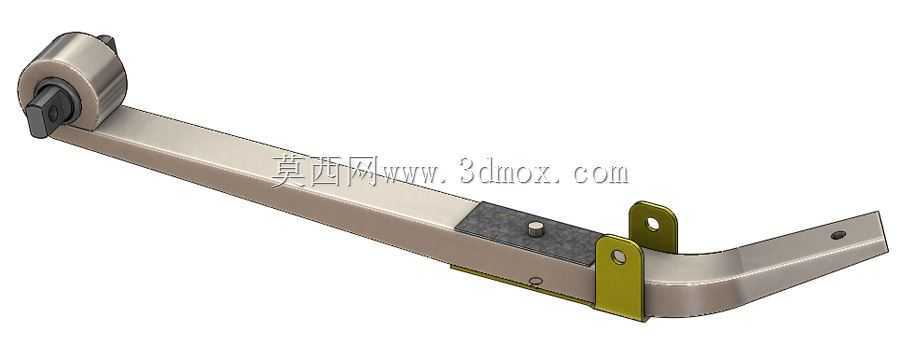

　　同时滚轮结构可以适配板簧变形过程中的长度变化，避免运动干涉，保证悬架运动轨迹的顺畅。从结构设计细节来看，该板簧的主体簧身采用渐变厚度的锥形截面设计，从中间安装位置向两端逐渐减薄，这种截面设计可以让板簧在受力时应力分布更加均匀，避免传统等截面簧容易出现的应力集中断裂问题，同时簧身中部设置了安装垫板与U型螺栓固定位，用于和车桥进行刚性连接，端部的两个安装吊耳预留了标准的螺栓安装孔，与车架侧的安装支座匹配时无需额外改制配件。在安装边界方面，该板簧的伸直长度适配常规中型货运车辆的悬架轴距，卷耳内径匹配行业通用的销孔尺寸，安装时需要保证板簧中部的定位凸台与车桥安装座的定位槽完全贴合，U型螺栓的拧紧力矩需要符合对应车型的装配规范，

　　避免出现板簧移位的问题。端部的滚轮组件采用耐磨金属材质，与车架支座的接触面做了硬化处理，长期使用过程中可以减少磨损量，降低维保频率。不同于多片钢板弹簧需要定期片间润滑的维护需求，这种少片锥形板簧的结构更加简洁，后期维护成本更低，同时变截面的设计让板簧的刚度特性呈现渐变特性，空载时刚度较低保证行驶舒适性，重载时刚度逐渐提升保证承载能力，能够很好地适配货运车辆空载、半载、满载的不同载荷工况。在三维建模过程中，这类板簧模型需要准确还原簧身的弧形曲率、截面厚度变化规律、端部卷耳与吊耳的安装孔位尺寸，以及滚轮组件的配合间隙，才能为后续的悬架运动仿真、强度校核提供准确的数模基础，避免后续实车装配时出现运动干涉或者安装孔位不匹配的问题。
