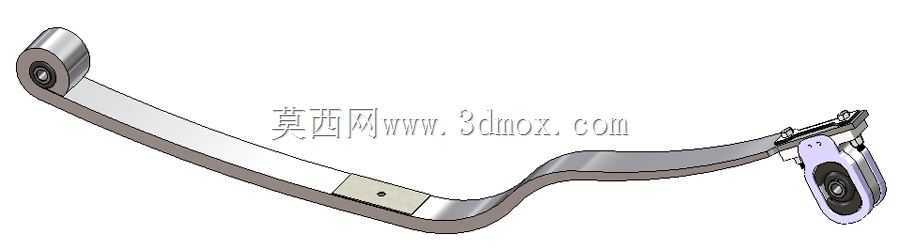

抛物线形变截面汽车钢板弹簧结构设计

　　在商用车与乘用越野车的悬架系统开发中，抛物线形钢板弹簧是兼顾承载能力与平顺性的核心弹性部件，区别于传统多片等截面钢板弹簧，该结构通过变截面轧制工艺让簧片应力分布更均匀，在同等承载要求下能有效降低总成自重，减少片间摩擦带来的行驶异响问题。从实际装车场景来看，这类弹簧多用于非独立悬架的后轴布置，一端通过卷耳与车架铰接，另一端通过吊耳连接，可在车轮受路面冲击产生跳动时，通过自身弯曲变形吸收冲击能量，同时传递纵向力与侧向力，保证车轮定位参数在合理范围内波动。设计这类弹簧时，首先要结合整车轴荷分配确定弧高与刚度曲线，抛物线的轮廓参数直接影响不同载荷下的刚度变化，空载时刚度偏软保证乘坐舒适性，满载时刚度随变形量增大平缓提升，避免悬架击穿。

　　建模过程中需要重点关注卷耳的内径尺寸与衬套的配合公差，通常卷耳内部会压装橡胶衬套，既要保证铰接处的转动自由度，又要过滤路面传递的高频振动；弹簧中部的中心螺栓孔位置需要与车桥的安装座精准对位，U型螺栓的夹紧区域要做局部加厚处理，避免夹紧应力导致簧片早期断裂。从安装边界来看，弹簧总成的伸直长度、自由弧高、卷耳中心距都需要和车架安装点严格匹配，吊耳的摆动角度范围要预留足够余量，避免弹簧在极限压缩、拉伸行程中出现运动干涉。和传统多片簧相比，抛物线少片簧的片间接触区域更小，建模时需要在相邻簧片间预留合理的接触间隙，模拟实际工作中的摩擦阻尼特性，端部的压延处理能减少应力集中，同时降低片端的摩擦磨损。在整车匹配阶段，

　　还要结合减震器的阻尼特性调校弹簧刚度，保证悬架系统的偏频处于合理区间，既不能因为刚度过大导致颠簸路面冲击直接传递到车架，也不能因为刚度过小导致满载时悬架动行程不足，出现缓冲块频繁撞击的问题。这类弹簧的材料通常选用热轧弹簧钢，热处理后的硬度与抗拉强度需要满足交变载荷下的疲劳寿命要求，建模时可以通过应力仿真校核最大应力点的位置，通常出现在U型螺栓夹紧区边缘与卷耳过渡处，这些位置的圆角处理是设计细节的关键，直接影响产品的使用寿命。
