小型离心式鼓风风机结构设计

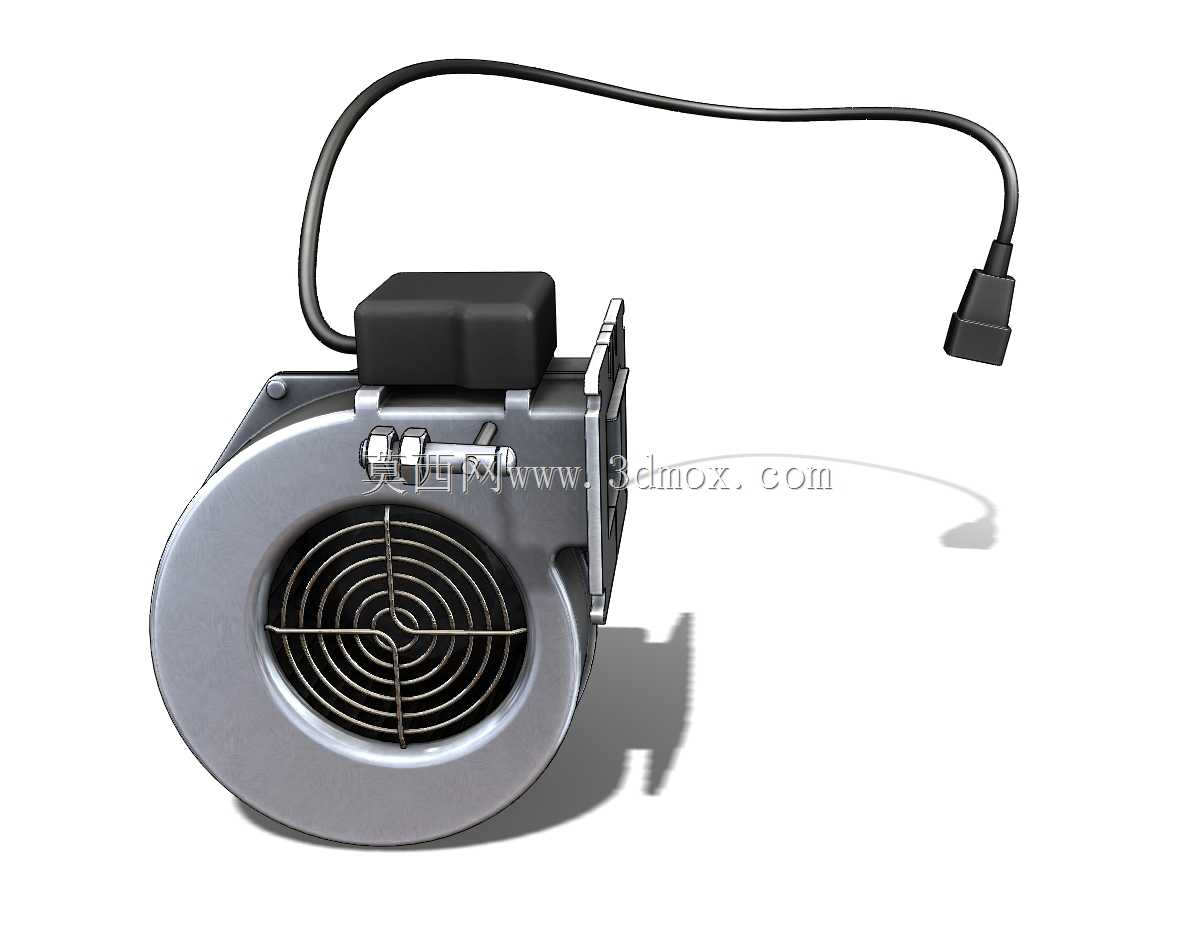

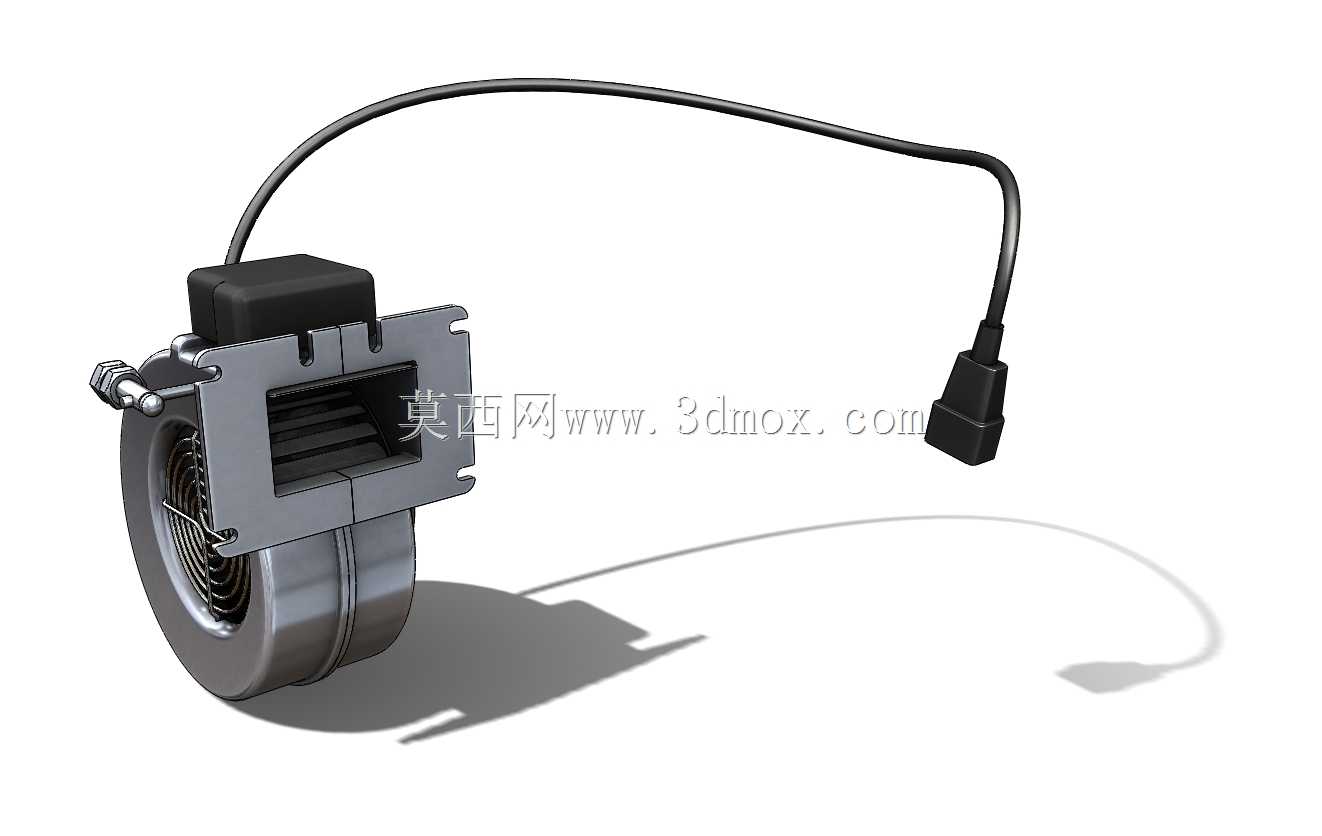

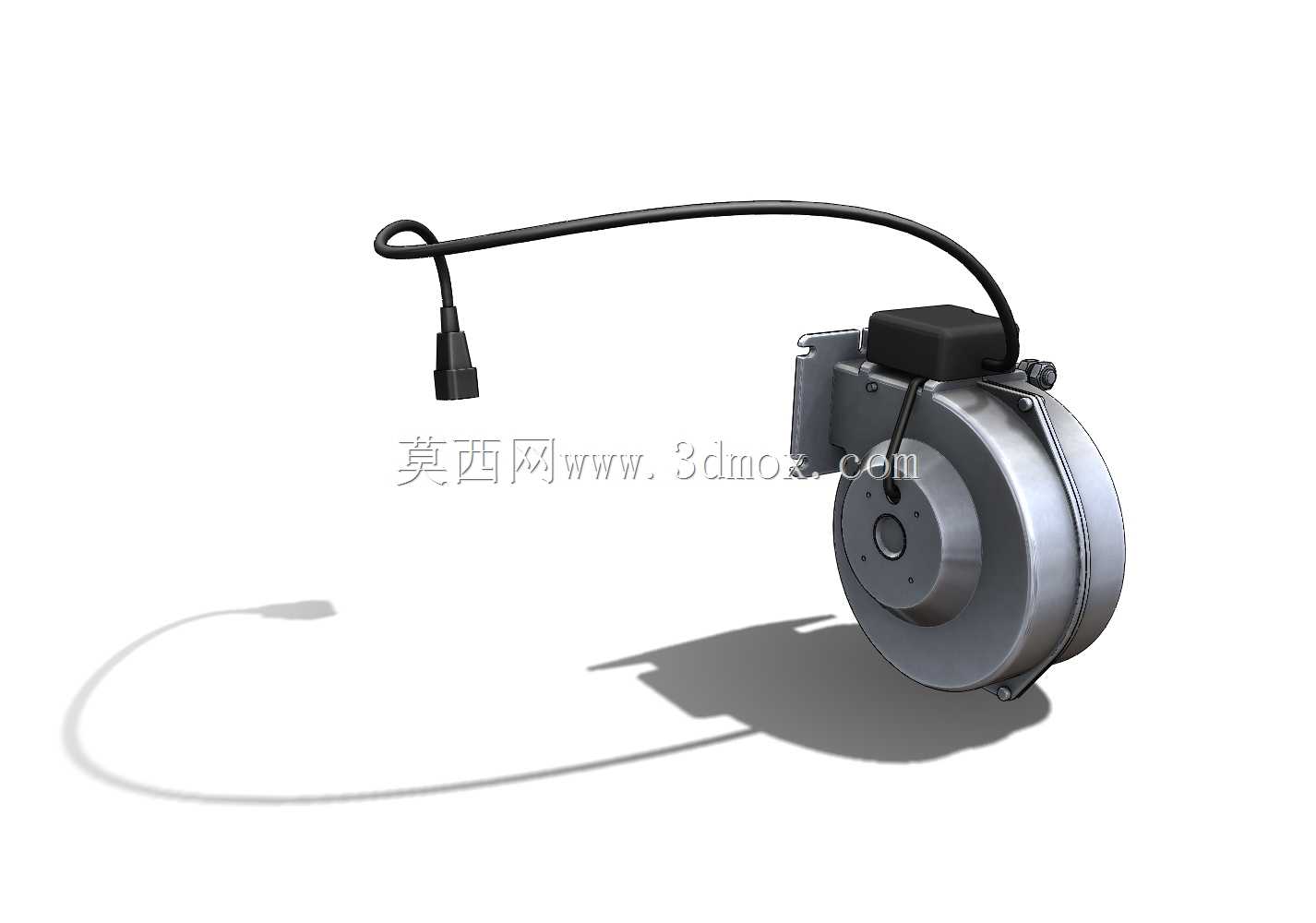

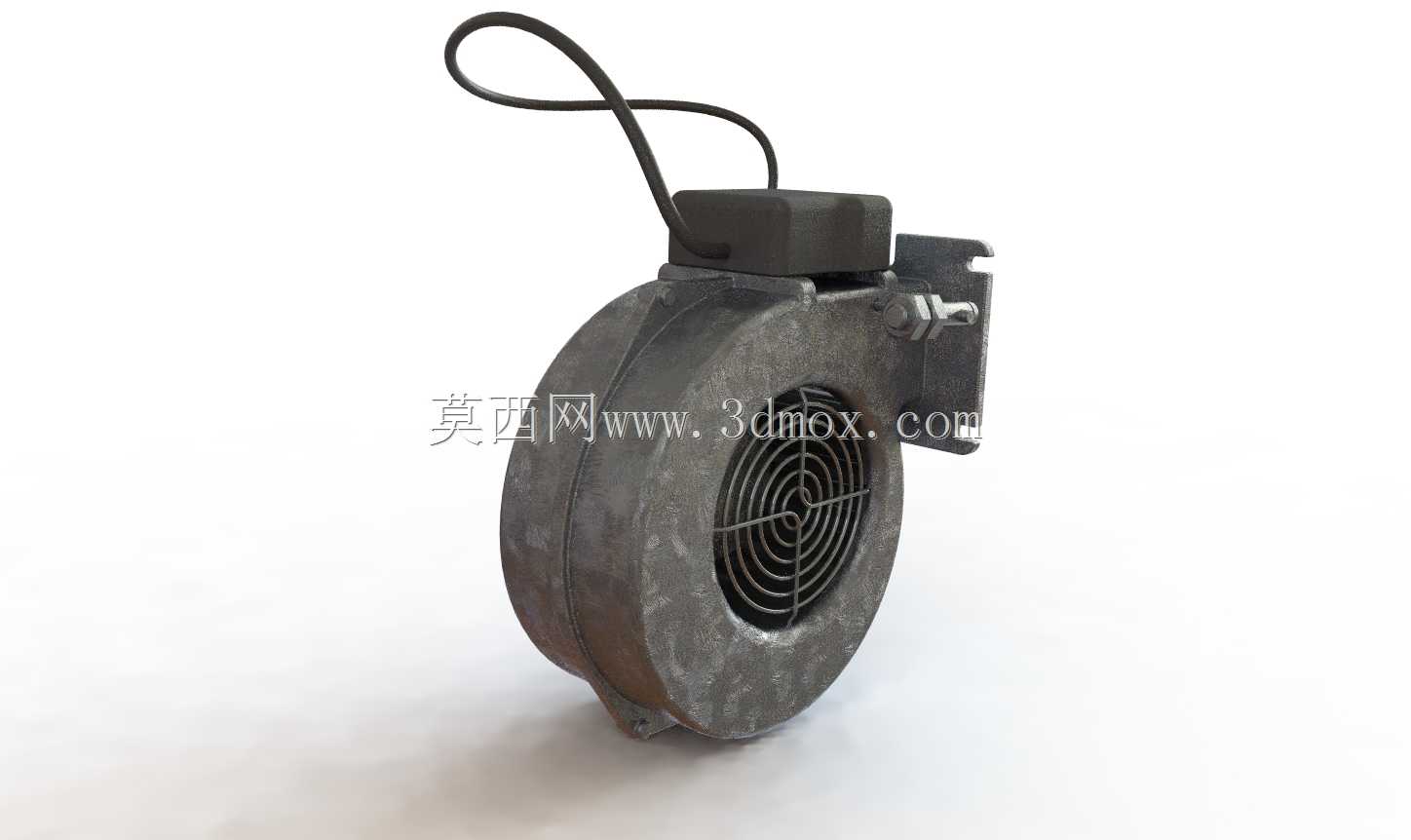

这款小型离心式鼓风设备，主要面向狭小空间内的通风散热、小流量气体输送场景设计，常见应用在工业控制柜内部散热、小型精密设备工位通风、小型燃烧设备助燃送风、电子检测仪器恒温风道配套等场景，能够在有限安装空间内提供稳定的定向风压输出，满足小空间内的空气循环、热量带走、低压送风的实际使用需求。从功能特性来看，该设备采用前倾式离心叶轮结构，相比同尺寸轴流风机能够输出更高的静压，可以克服短距离风道的风阻，将气流稳定输送到指定位置；蜗壳采用渐开线流道设计，能够顺畅将叶轮甩出的气流导向出风口，减少流道内的涡流损耗，降低运行过程中的气动噪音，适配对噪音有一定要求的室内设备配套场景。设备顶部集成了接线供电模块，出线端做了防弯折防护设计，避免长期使用过程中线缆弯折断裂，提升设备在长期振动工况下的接线可靠性；蜗壳侧面预留了快装式固定卡扣结构，无需额外打孔安装，能够快速卡装在设备预设的安装位上，大幅提升现场装配的效率。从设计思路来看，这款风机优先考虑了紧凑空间下的安装适配性，整体采用蜗壳与电机一体化的布局设计，将驱动电机完全内置在蜗壳背部的腔体内，没有额外突出的电机结构，最大化压缩了设备的整体占用空间；进风面加装了同心圆式防护网罩，既能够避免大尺寸异物被吸入叶轮造成卡滞损坏，又不会过多阻挡进风面积，保证进风效率。在外形尺寸与安装边界上，该风机整体呈扁圆形蜗壳形态，厚度方向尺寸控制紧凑，能够适配厚度空间有限的夹层、设备侧壁安装位；出风口采用窄边矩形接口，可直接对接标准尺寸的柔性通风软管或者硬质风道，接口处预留了卡扣定位结构，对接后无需额外紧固件即可实现初步固定，防止风道脱落；设备底部设置了微小的支撑凸脚，平放安装时可以让蜗壳与安装面之间留出微小间隙，避免安装面完全封堵背部的散热缝隙，保证内置电机自身的散热需求，延长设备的连续运行寿命。在细节设计上，蜗壳采用卷边咬合工艺成型，壳体接缝处平整无毛刺，既保证了壳体的结构强度，又避免接缝处漏风影响输出风压；叶轮做了动平衡校正，运行过程中振动量极小，不会对配套的精密设备造成振动干扰，适配对振动敏感的电子、检测类设备配套需求。
