仿生棕榈造型多端口公共充电终端结构

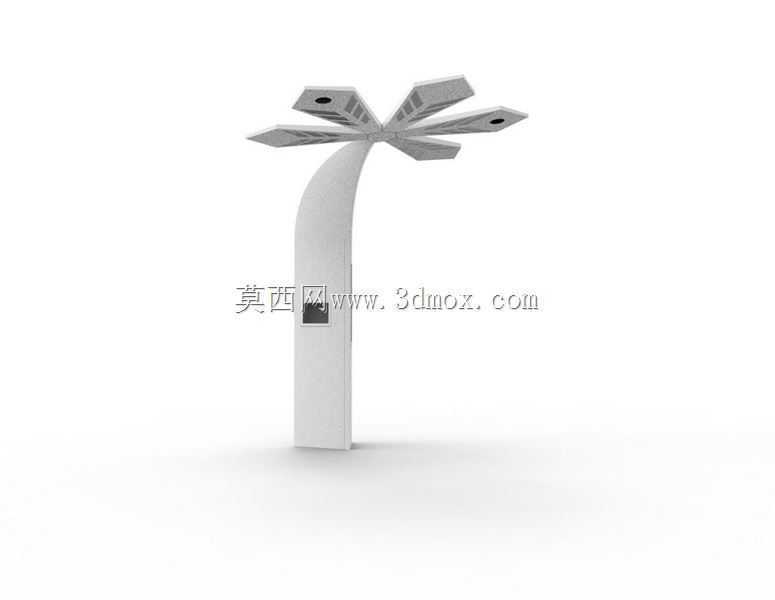

　　安装时需在硬质铺装层下预留不小于400mm见方的混凝土预埋基础，基座通过膨胀螺栓与预埋基础固定，整体安装完成后地面以上的主体高度控制在1.8m至2.2m区间，既符合成人站立操作的抬手舒适高度，也避免过低布设容易被行人磕碰、过高导致操作不便的问题。顶部的六个放射状分布的功能端，完全模拟棕榈叶片的生长角度向外舒展，每个功能端内部预留独立的模块安装腔，可根据布设场景的需求配置不同的功能模块，比如USB充电接口、无线充电面板、状态指示灯、环境监测传感器、公共广播音头等，相邻功能端之间的夹角保持均匀60度分布，可同时覆盖六个方向的操作需求，避免多用户同时使用时的位置干扰。弧形立柱的内部为中空走线腔，所有功能端的供电线、这款仿生棕榈造型的公共充电终端，最初的设计切入点是城市公共空间的设备视觉融合需求，常规方盒式充电设备在商圈步行区、滨水景观带、园区步道布设时，往往容易产生生硬的工业感割裂，破坏景观整体协调性，因此在结构方案阶段就确定了仿生棕榈的整体形态方向，将功能结构完全整合进仿生造型内部，避免外露管线与突兀的结构凸起。从实际应用场景来看，该设备可覆盖城市慢行系统、商业综合体户外区、产业园区公共步道、景区游览路线旁的布设需求，主要为过往行人的便携电子设备、短途代步工具提供临时补能接口，同时可集成公共区域的状态指示、信息提示功能，替代传统单一功能的标识桩与零散充电点位。设备主体采用单立柱弧形支撑结构，立柱底部为方形安装基座，

　　信号线都通过立柱内部的空腔汇总到底部基座的接线仓，接线仓预留防水进线孔，可直接接入市政公共供电管网，立柱外壁靠近基座1.2m高度的位置预留嵌入式检修口，日常维护时无需拆解整体结构，只需打开检修口即可完成线路检测、模块更换操作，大幅降低后期运维的拆解工作量。在结构强度设计上，立柱主体采用一体弯折的金属板材焊接成型，表面做户外级喷塑处理，可耐受户外长期的紫外线照射、雨水冲刷与温度变化，顶部的六个功能端外壳与立柱衔接处做圆弧过渡处理，不存在直角应力集中点，同时每个功能端与立柱的连接位置都设置了内部加强筋，可承受常规的侧向倚靠、轻微外力碰撞不会出现变形断裂。考虑到户外使用的防水需求，所有功能端的外沿都做了向下倾斜的导水角度，

　　模块安装面比端盖内凹3mm，配合防水胶圈可达到IP65级别的防护能力，雨水落在功能端表面后会顺着倾斜面自然滑落，不会渗入模块腔内部造成电路短路。不同于常规公共设备的对称方正造型，这款设备的弧形立柱采用了偏心弧度设计，整体重心始终落在底部安装基座的中心范围内，不会因为顶部六个功能端的外展产生倾覆力矩，经结构校核，在常规户外6级风力的作用下，设备不会出现倾斜晃动，无需额外加装斜拉支撑结构，减少了安装时的地面占用面积。在实际布设时，设备之间的安装间距可保持在15m至20m，即可覆盖步行区域的服务半径，每个设备的六个功能端可同时满足6名用户的使用需求，相比传统单端口、双端口的充电桩，单位占地面积的服务效率提升了2至3倍。

　　顶部功能端的上表面还预留了太阳能电池板的安装位置，在日照条件较好的区域布设时，可加装小型太阳能供电模块，搭配底部基座内的储能电池，实现离网运行，无需开挖路面铺设供电管线，大幅降低景区、郊野步道等区域的布设成本。设备的所有外露边角都做了R5以上的圆角处理，不存在尖锐凸起，即使行人不慎磕碰也不会造成严重划伤，符合公共设施的安全设计规范。从建模实现的角度来看，该结构的建模难点在于弧形立柱的曲率连续控制，以及顶部六个功能端与立柱衔接处的曲面顺滑过渡，建模时需先确定立柱的弧度引导线，再通过扫掠命令生成立柱主体曲面，顶部功能端以立柱顶端中心为阵列原点，做环形阵列后逐个调整与立柱曲面的衔接公差，确保所有拼接位置的曲面间隙小于0.1mm，为后续的钣金加工、外壳开模提供准确的数模依据，避免生产时出现拼接错位、缝隙不均的问题。
