离心泵用自调节式挠性联轴器结构

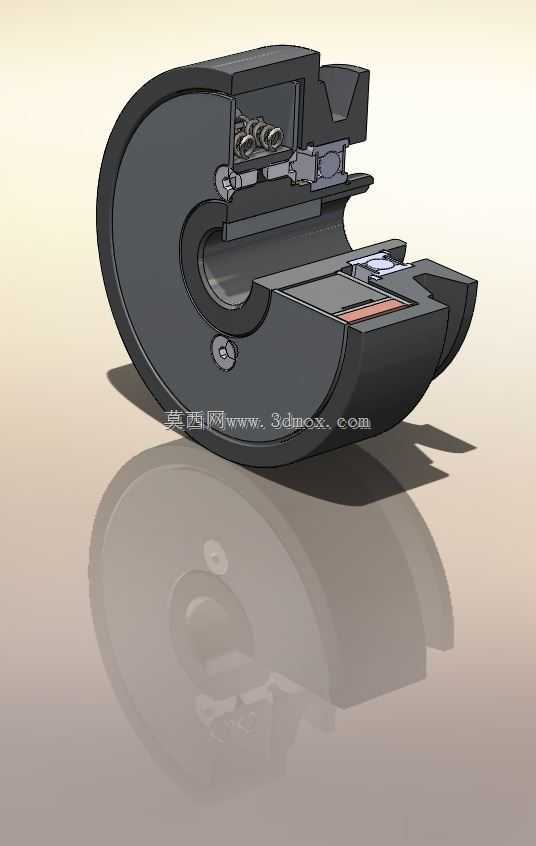

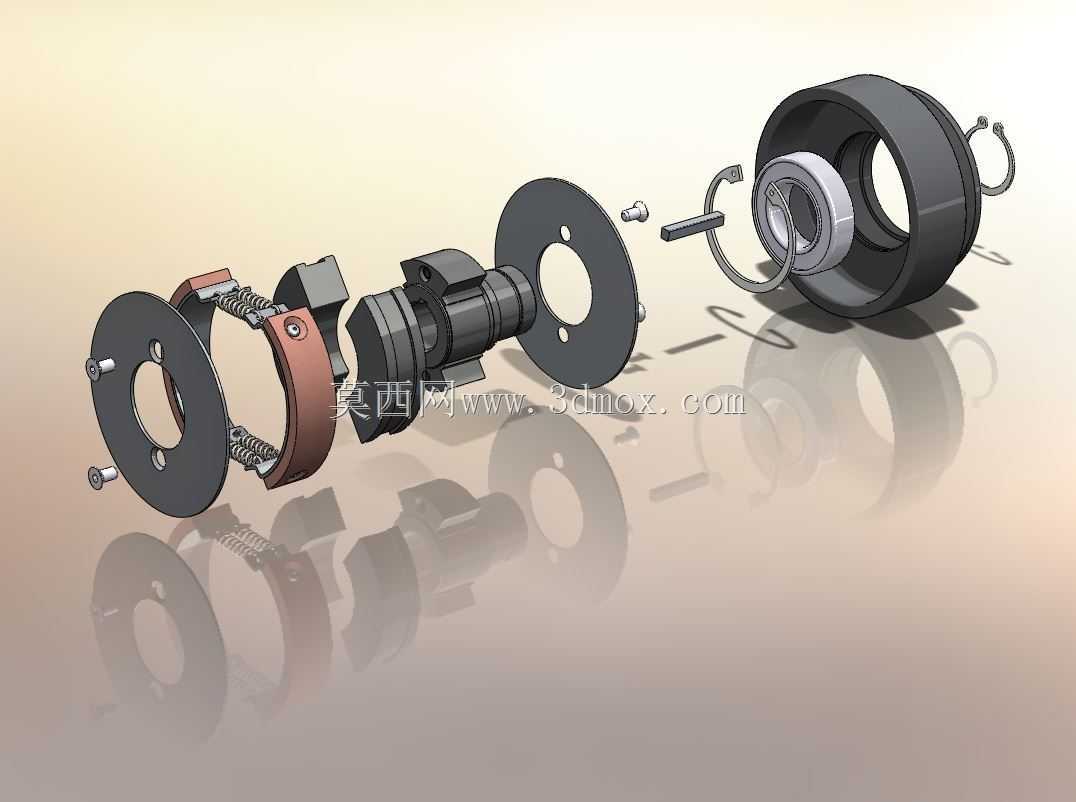

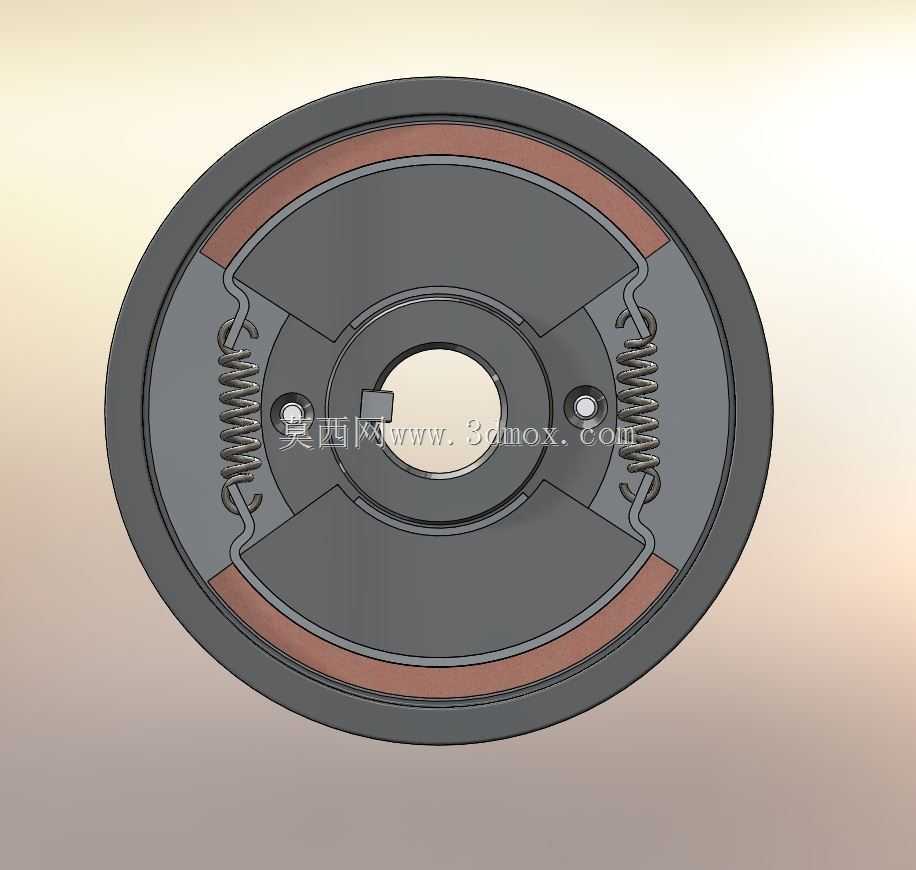

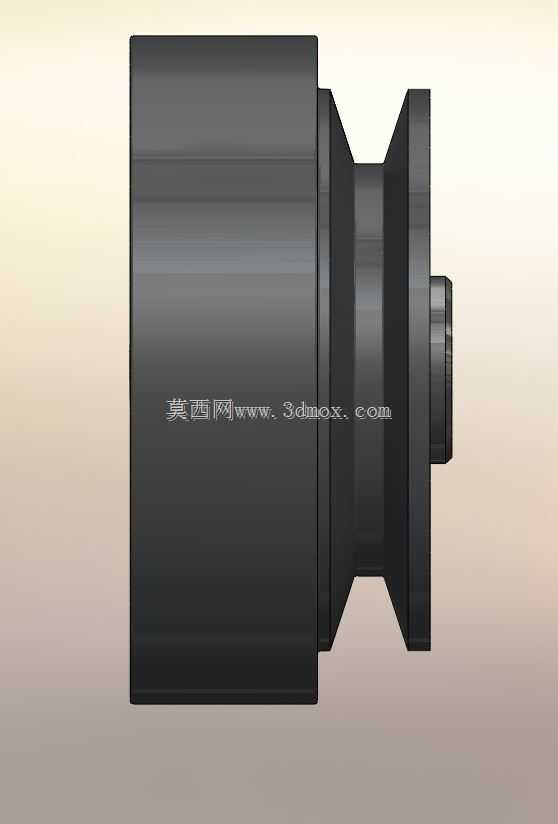

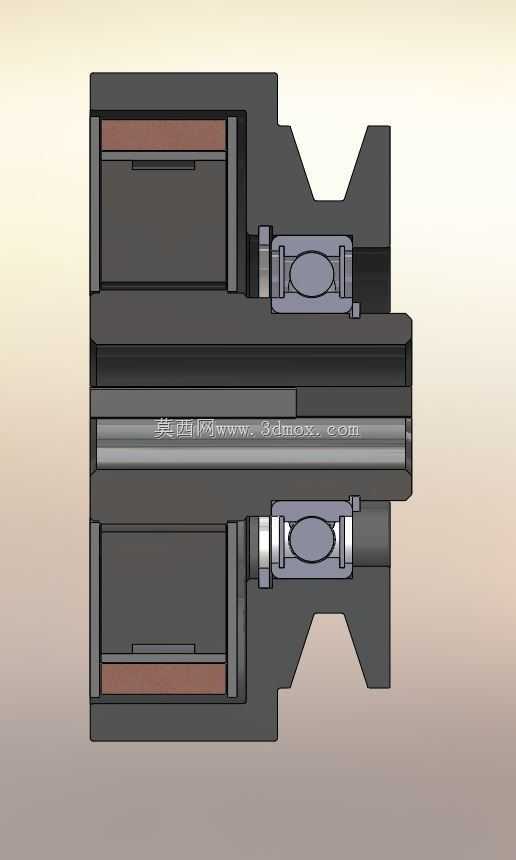

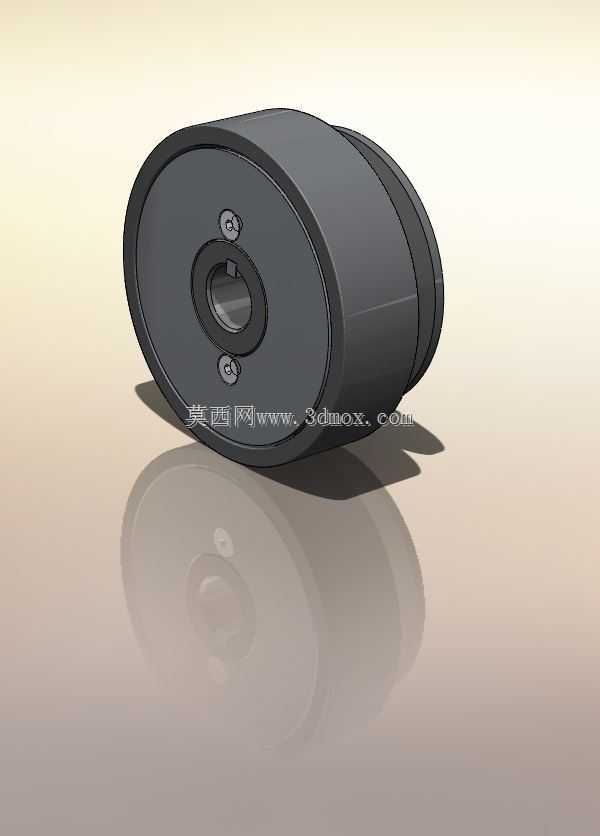

这类自调节耦合结构主要配套离心泵机组使用，在化工流体输送、市政给排水、工业循环水系统的泵组传动链路中承担核心连接作用，区别于刚性联轴器的硬连接特性，该结构可自主补偿泵轴与电机轴安装过程中产生的径向、角向以及轴向偏差，避免轴系不同心引发的轴承偏磨、密封泄漏、振动超标等常见泵组故障。从结构设计逻辑来看，整套耦合组件采用分体式装配思路，主动端通过夹紧式轴套与驱动电机输出轴锁紧，从动端法兰盘直接对接离心泵叶轮轴，中间的弹性传力模块采用周向均布的弹簧组件作为缓冲元件，既可以稳定传递额定工况下的工作扭矩，又能在泵组启动瞬间、负载波动时吸收冲击载荷，削弱振动向两端轴系的传递路径。两端的连接法兰均设计有对称分布的定位销孔与紧固螺栓位，安装时无需额外定制专用工装，借助通用扳手即可完成对位锁紧，法兰端面的止口结构可保证装配同轴度公差控制在0.05mm以内，降低现场安装的对位难度。组件外侧配套的轴承支撑结构与孔用挡圈限位设计，可将耦合部件的轴向窜动量控制在允许范围内，避免高速运转时组件出现轴向滑移脱落的风险，挡圈采用标准国标件规格，后期维护更换无需单独定制非标配件。从安装边界来看，整套耦合结构的径向最大轮廓尺寸适配常规Y系列电机与IS型离心泵的轴伸间距，轴向安装长度预留了足够的调整余量，可适配不同功率等级离心泵组的轴端安装空间，无需对原有泵组的基座、轴端结构做额外改造即可直接替换原有刚性联轴器。在实际工况应用中，该结构可适应泵组输送介质温度变化带来的轴系热胀冷缩变形，自动补偿变形量带来的轴系偏移，无需在安装阶段预留过大的轴向间隙，也能在长期运行过程中抵消轴承磨损带来的少量轴系偏移，延长泵组机械密封与支撑轴承的更换周期，减少非计划停机维护的频次。结构拆解后的各零件均采用模块化设计，易损的弹簧缓冲件、连接螺栓均可单独拆卸更换，维护时无需整体拆卸两端的电机与泵体，仅需拆开中间连接段即可完成易损件更换，大幅降低现场运维的工作量与作业难度。
