端吸离心泵蜗壳结构三维设计

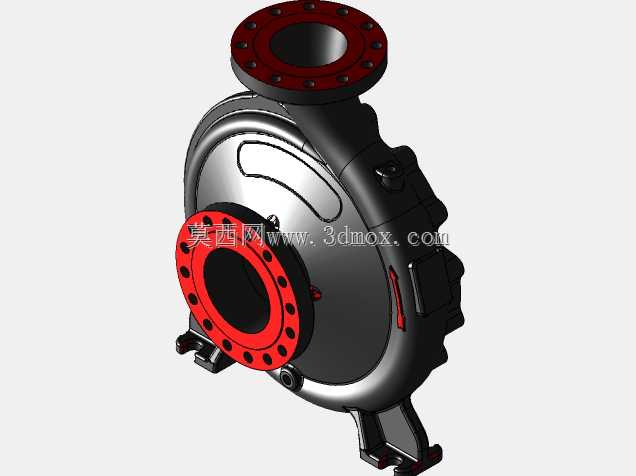

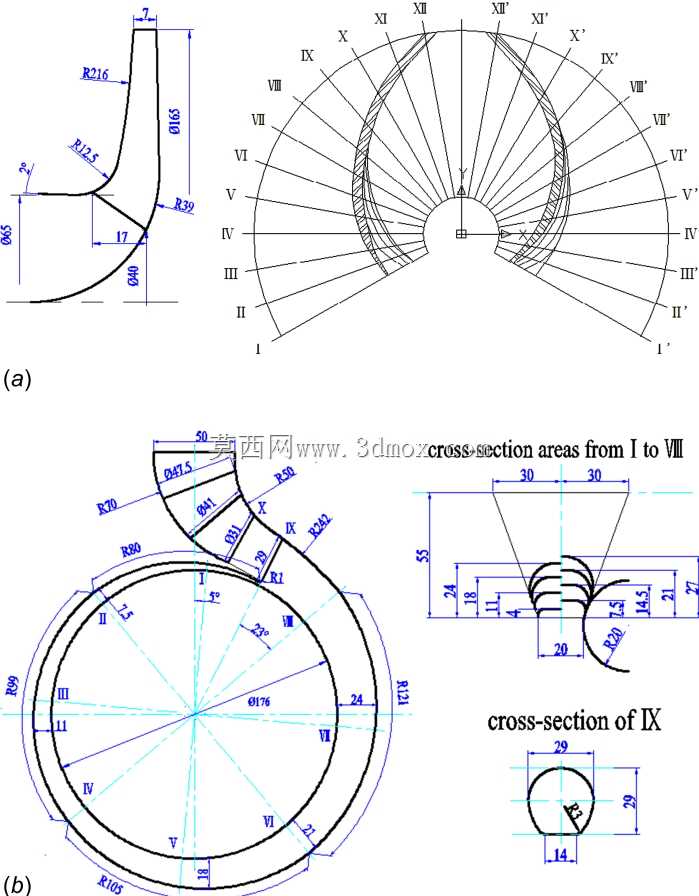

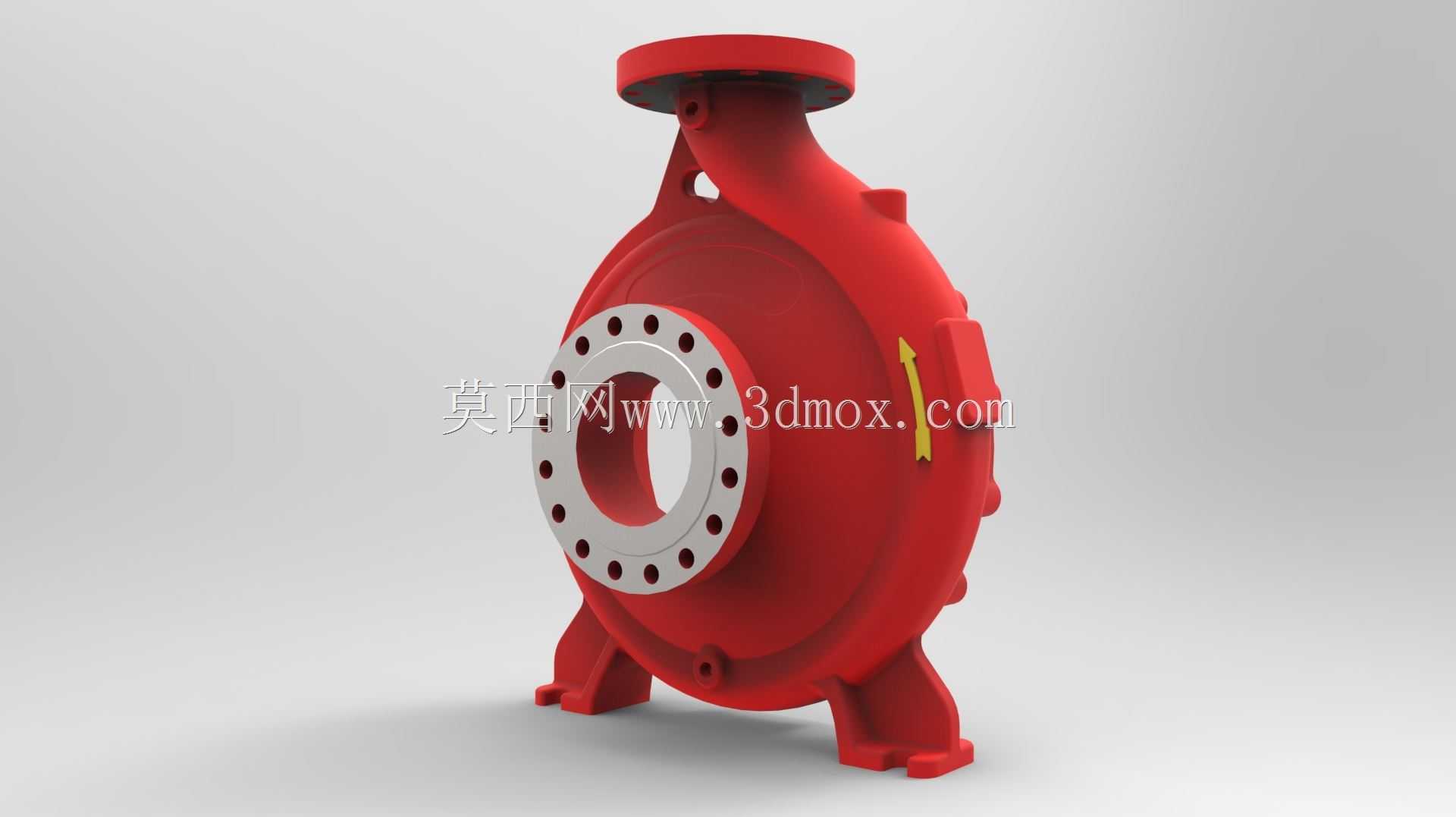

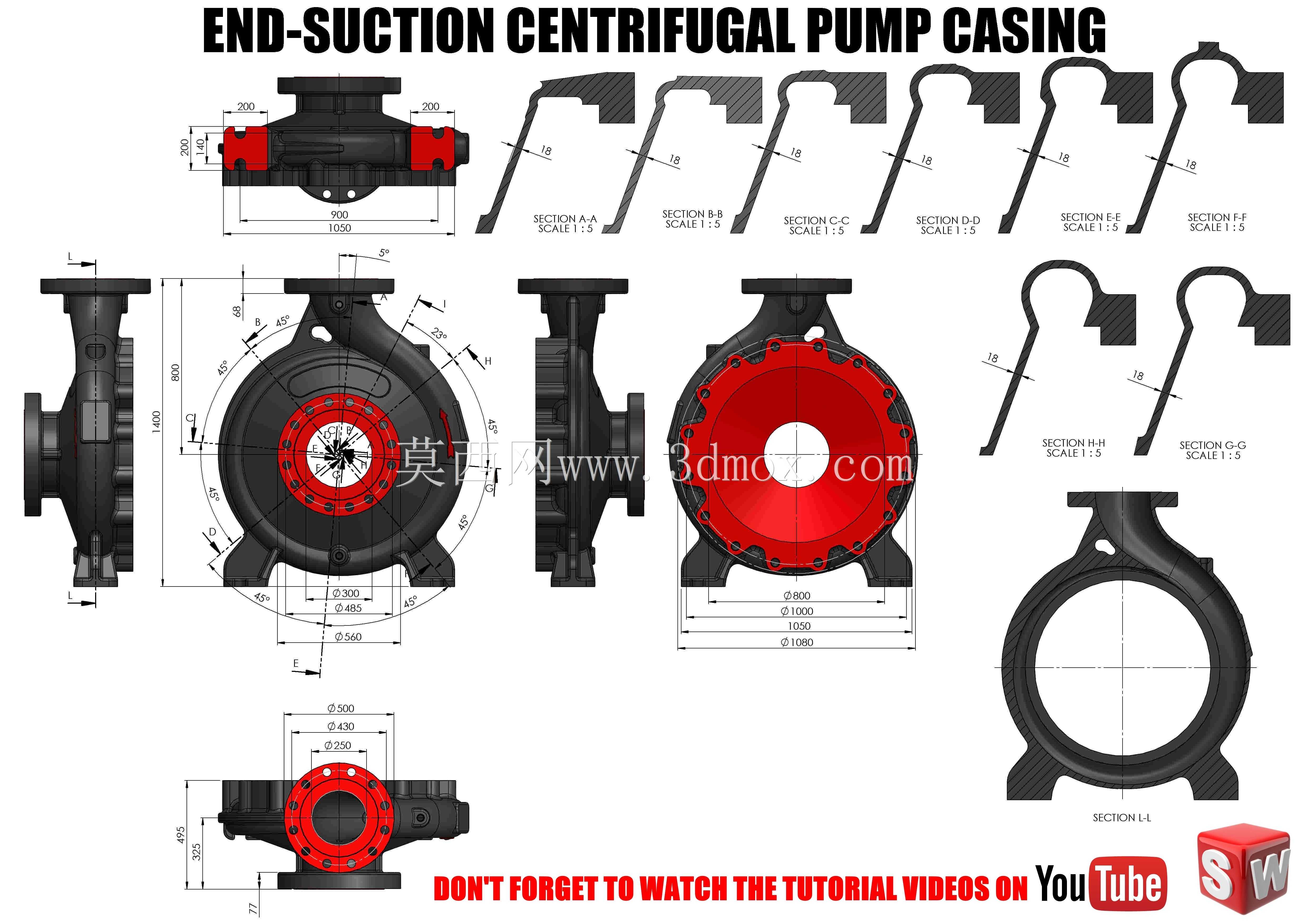

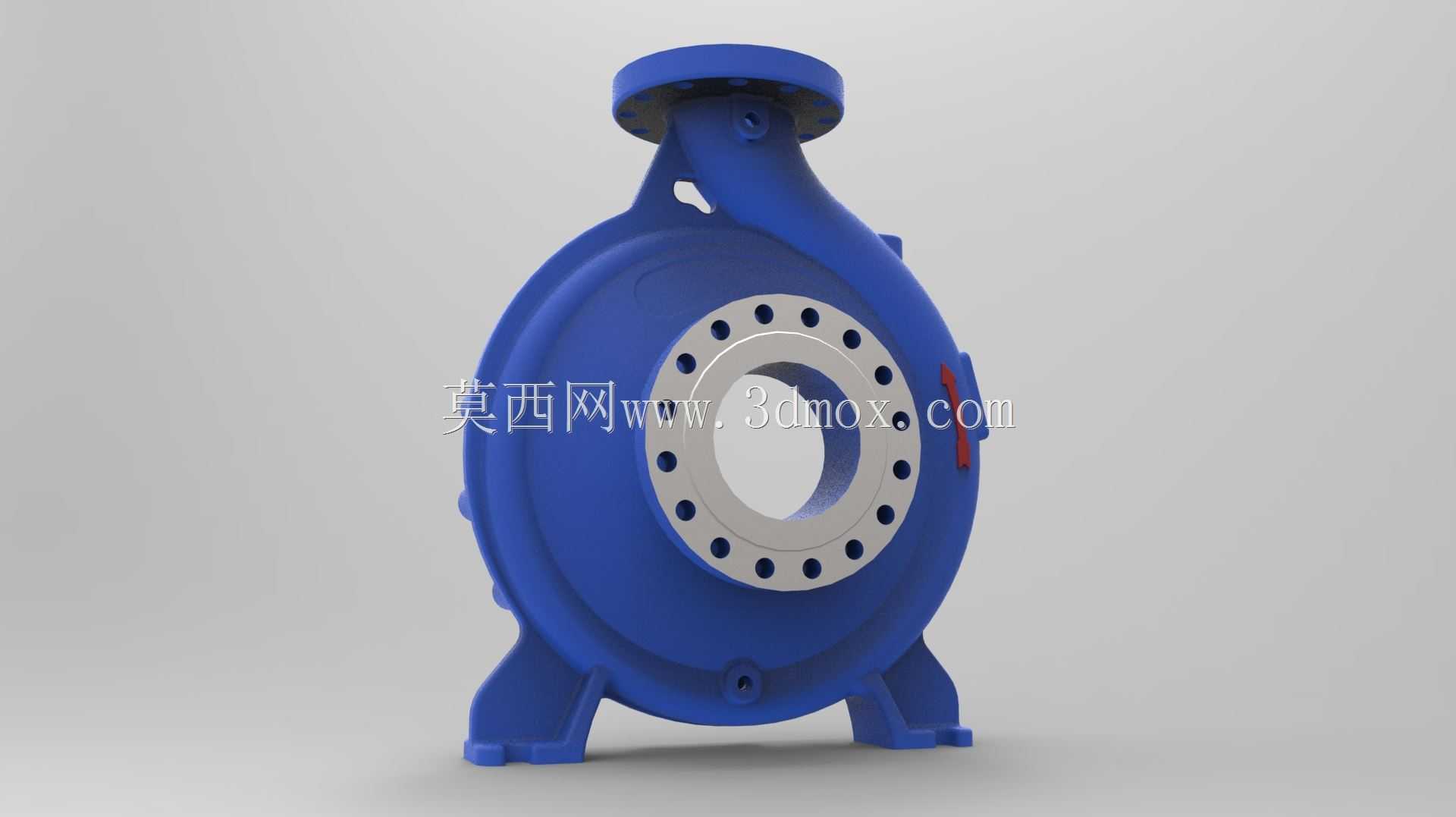

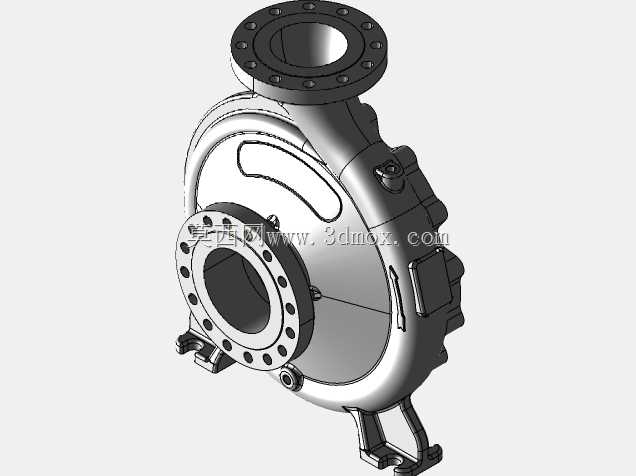

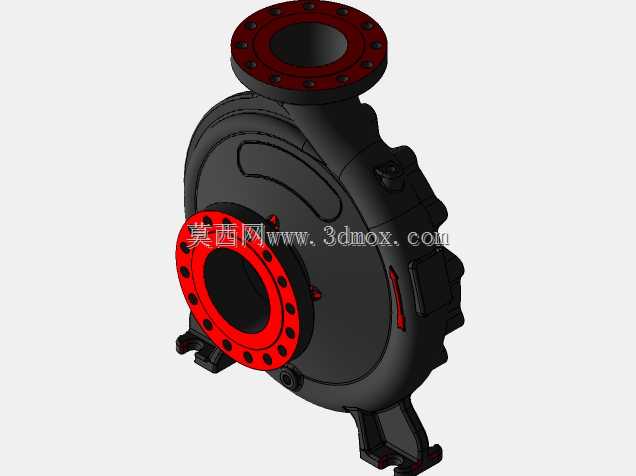

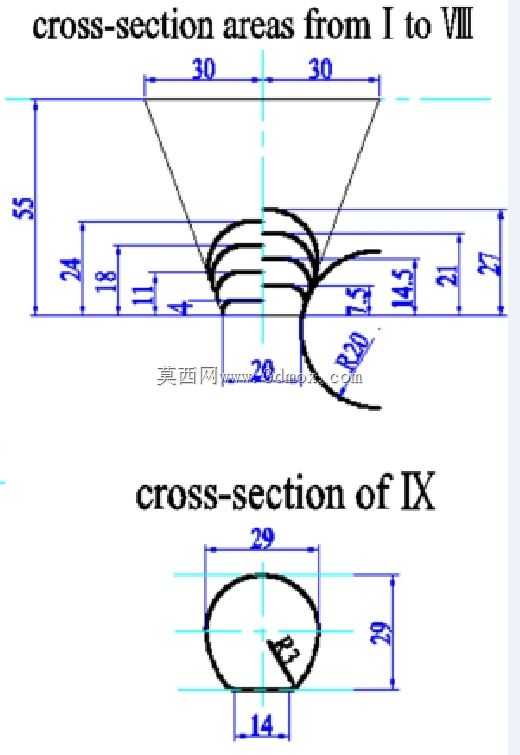

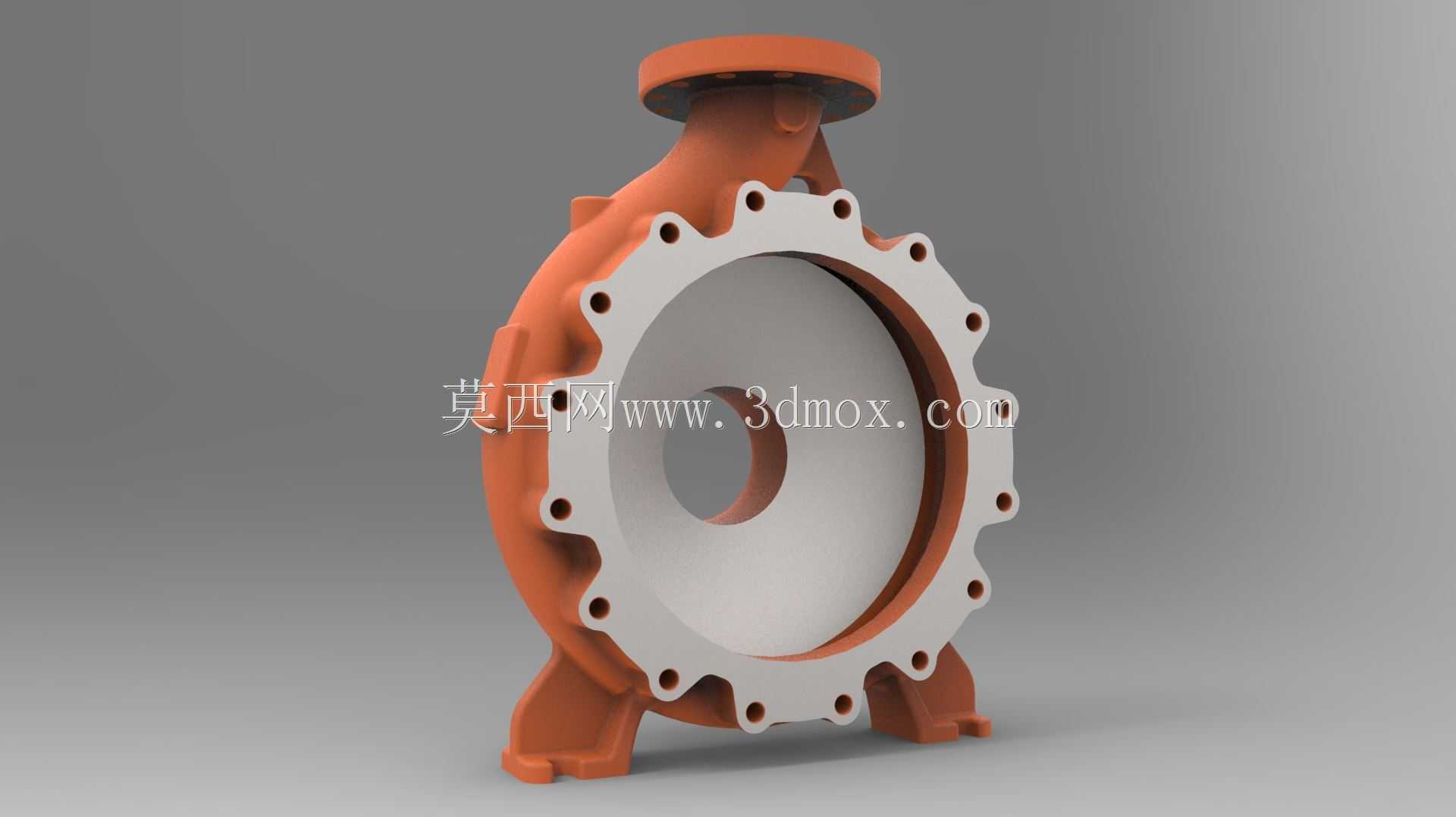

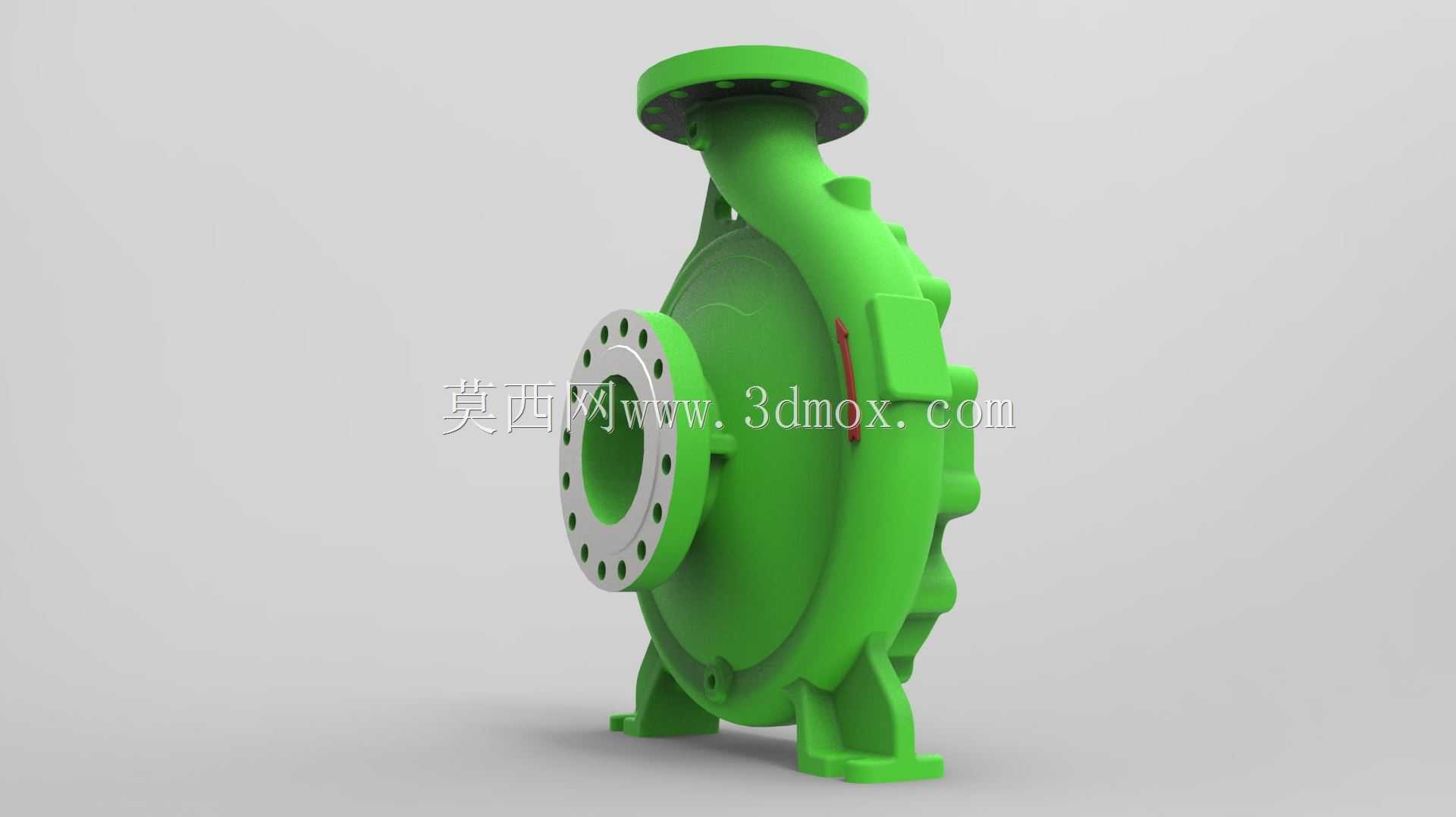

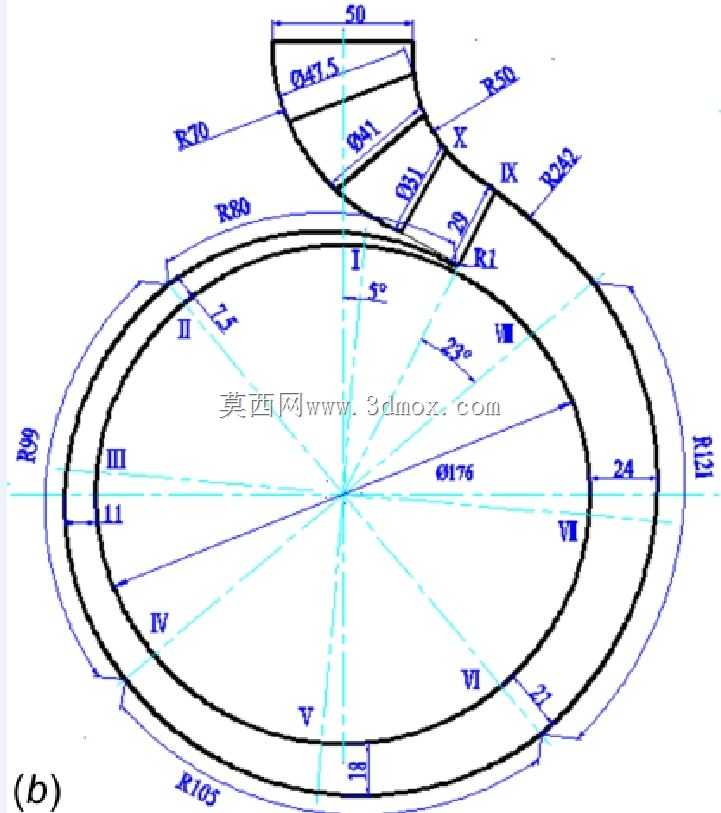

端吸离心泵蜗壳是单级端吸式离心泵的核心过流承压部件，广泛应用在民用供水、暖通循环、工业流体输送、农田排灌、化工介质输送等场景中，是离心泵实现动能向压能转换的关键结构，直接决定泵组的运行效率、振动噪声水平与承压密封可靠性。该蜗壳承担着汇集叶轮甩出的高速流体、将流体的旋转动能平顺转化为压力能、引导流体沿出口方向排出的核心功能，同时作为整泵的主体承载结构，需要兼顾叶轮腔包容、进出口管路对接、安装支脚承重、密封面配合等多重结构需求。从设计思路来看，该蜗壳采用螺旋形压水室结构，螺旋段截面沿叶轮旋转方向逐步扩大，能够匹配叶轮出口的流体流量分布，最大限度降低流道内的涡流与水力损失；隔舌位置做了平顺过渡处理，可减少流体冲击隔舌产生的脉动，降低泵组运行的振动与噪声；蜗壳出口采用标准法兰连接结构，能够匹配同规格管路的安装对接要求，进口侧与泵盖配合的止口位置设计了密封槽结构，可保证装配后的承压密封性能，避免输送介质泄漏。外形结构上，蜗壳主体为螺旋形空腔结构，底部设置一体化安装支脚，支脚预留安装螺栓孔，可直接将泵体固定在安装基座上，安装边界充分考虑常规端吸泵的安装空间要求，进出口法兰的中心高、螺栓孔分布尺寸均匹配通用管路安装规范，能够直接适配同参数等级端吸泵的整机装配需求。结构设计上充分考虑铸造工艺可行性，各壁厚均匀过渡，避免出现壁厚突变导致的铸造缺陷，外部加强筋的布置既提升了蜗壳的承压强度，又能减少泵体运行过程中的形变，保证叶轮与泵腔之间的间隙稳定，避免运行过程中出现动静部件摩擦。蜗壳的流道表面做了顺滑过渡设计，能够减少流体沿程阻力，提升泵组整体运行效率，同时兼顾不同输送介质的适应性，可适配清水、轻度腐蚀性流体等多种介质的输送需求，在常规供水、循环、增压类泵组中具备极强的通用适配性。
