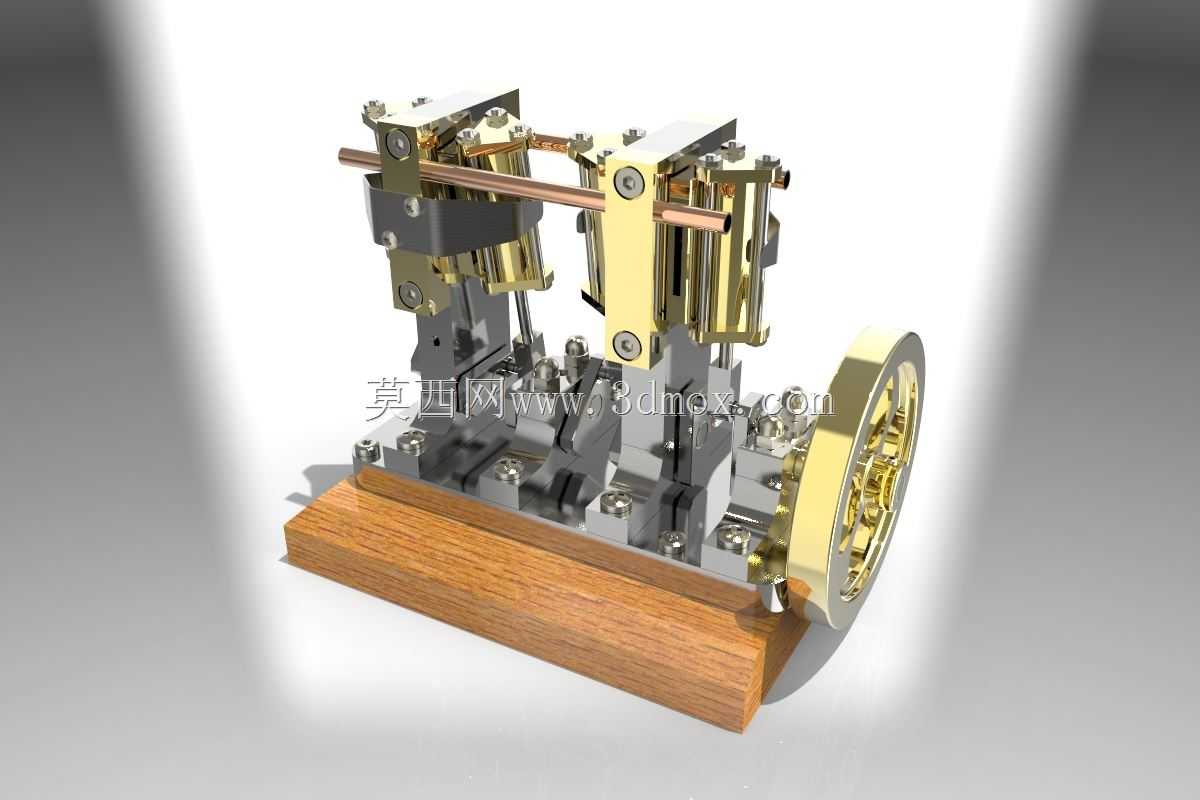

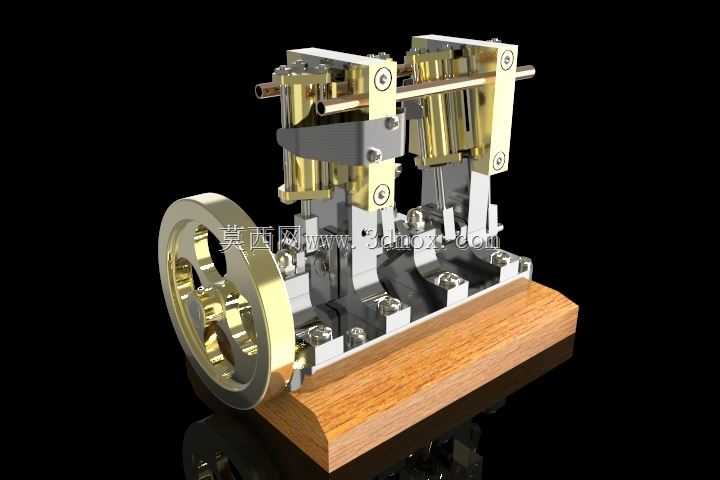

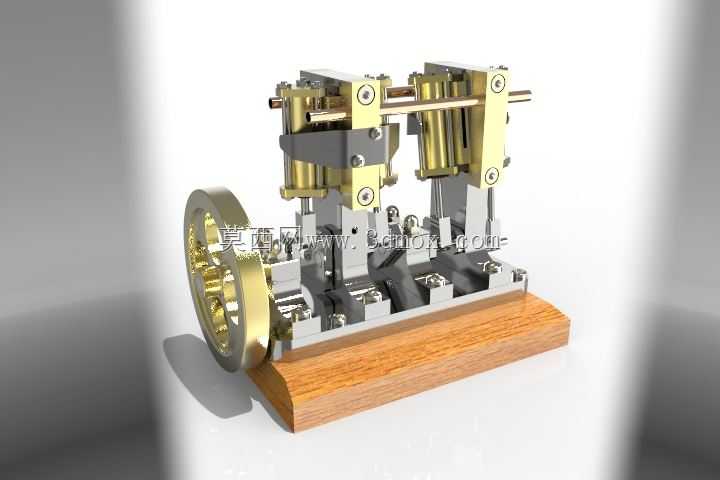

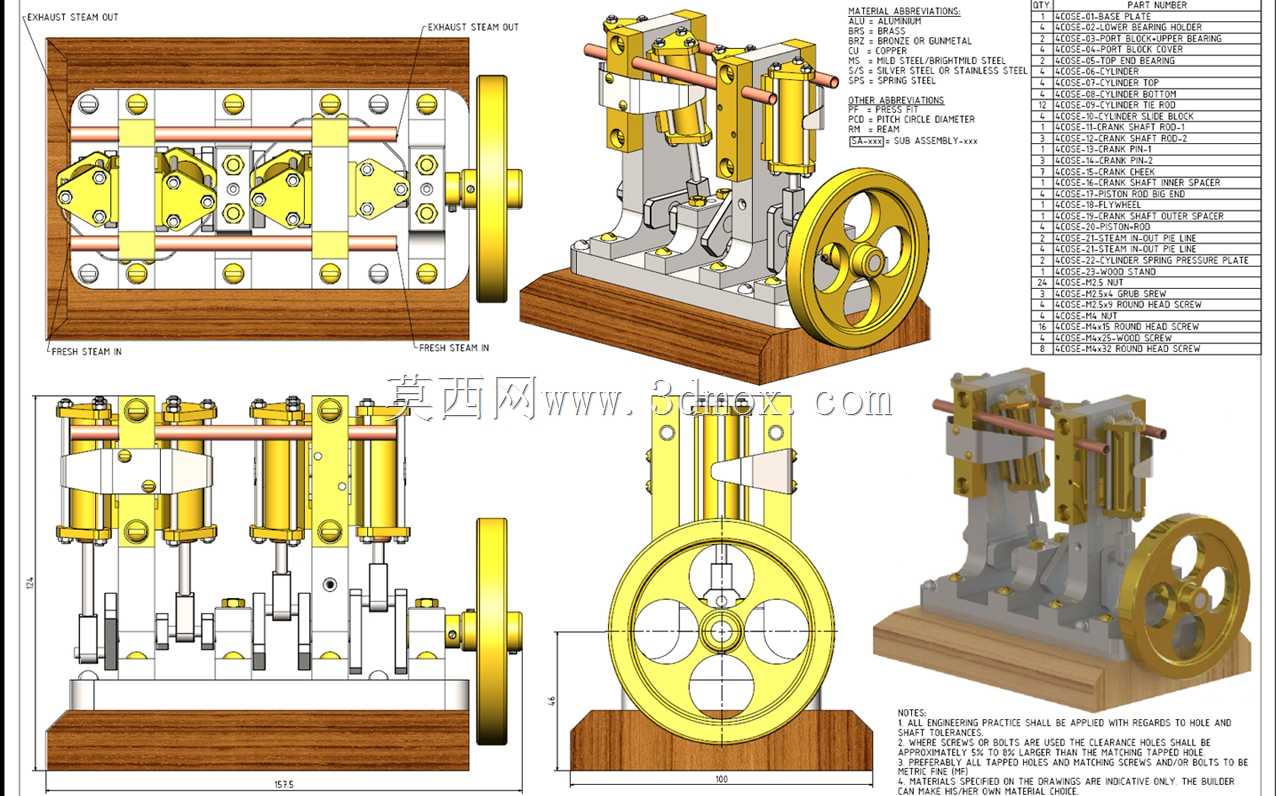

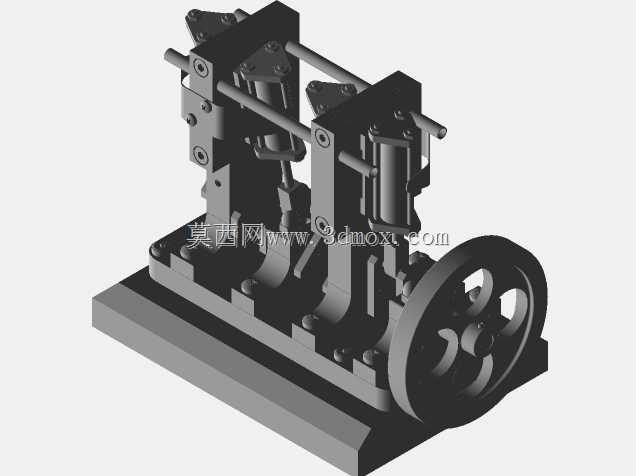

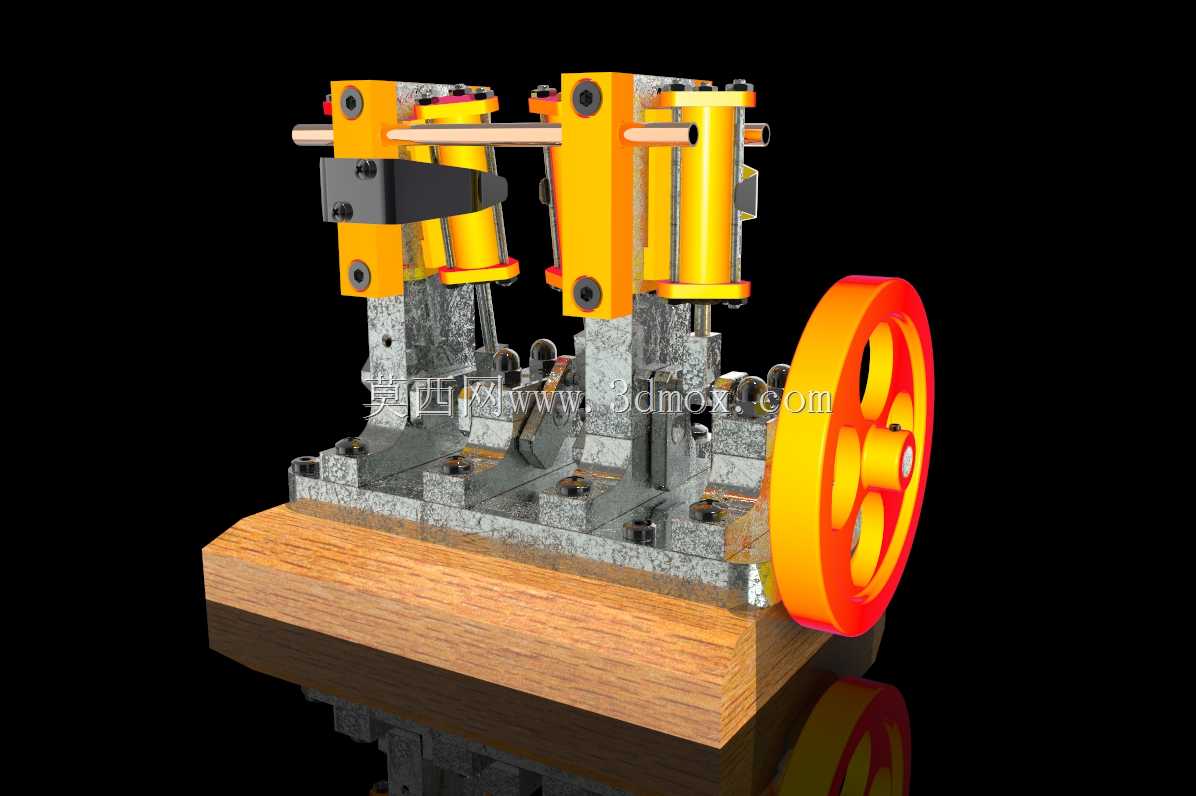

双列布局立式四缸往复式蒸汽动力装置

这款立式四缸蒸汽动力装置，主要面向小型动力演示、复古动力科普、微型机械动力配套场景设计，可作为教学教具直观展示外燃机的能量转换逻辑，也可适配小型蒸汽动力船模、复古机械摆件的动力输出需求，为低转速高扭矩的微型动力场景提供稳定的动力来源。装置采用双列对称的气缸布局，四个气缸沿曲轴轴向对称排布，相比单缸或双缸结构，能大幅降低动力输出的脉动性，让曲轴转动过程更平顺，减少飞轮所需的配重冗余，同时立式排布的结构能有效压缩整机的横向安装空间，适配安装面局促的配套场景。整体结构设计遵循机械传动的合理性，气缸采用摆动式配气结构，省去了复杂的外置配气凸轮机构，通过气缸自身的小幅摆动完成进排气道的切换，既简化了整体传动链路，也降低了加工装配的精度要求，同时减少了运动副的摩擦损耗，提升动力转换效率。曲轴采用整体式加工结构，四个曲柄销按90度相位角均匀排布，保证每个冲程都有气缸输出做功，配合侧置的大直径黄铜飞轮，能够储存做功冲程的冗余动能，带动活塞顺利越过上下止点，抵消往复运动产生的振动，让整机运转更平稳。底座采用实木材质加工，既作为整机的安装承载基座，也通过木质材料的阻尼特性吸收运转过程产生的细微振动，同时兼顾复古的外观质感，金属构件与木质底座的搭配也提升了装置的展示属性。整机安装边界紧凑，横向宽度控制在适配小型桌面展示的尺寸范围内，纵向高度适配常规展示柜的层板间距，安装时仅需将底座固定在配套承载面上，连接进汽管路即可完成部署，进汽接口采用标准微型管螺纹，可适配常规的小型蒸汽发生器管路，无需额外定制转接配件。各运动副之间预留了合理的配合间隙，既保证运转过程无卡滞，也能减少蒸汽泄漏量，活塞与气缸壁的配合精度经过优化，在保证密封性能的同时降低摩擦阻力，让装置在较低的进汽压力下即可顺利启动运转，适配低参数的小型蒸汽供给设备。
