木质齿轮传动磨机机械结构设计

该木质磨机机械装置主要面向小型手工加工、教学演示以及文创工艺加工场景，可用于木质工件的表面打磨、圆弧面修整以及小型异形木构件的精细磨抛作业，适配手工木作工坊、中小学科创教学课堂、文创产品打样工作室等场景的使用需求，相比金属材质的同功能设备，该装置自重更轻，运行噪音更低，同时具备直观的机械结构展示效果，在教学场景中可帮助学习者快速理解齿轮传动的啮合逻辑与动力传递路径。

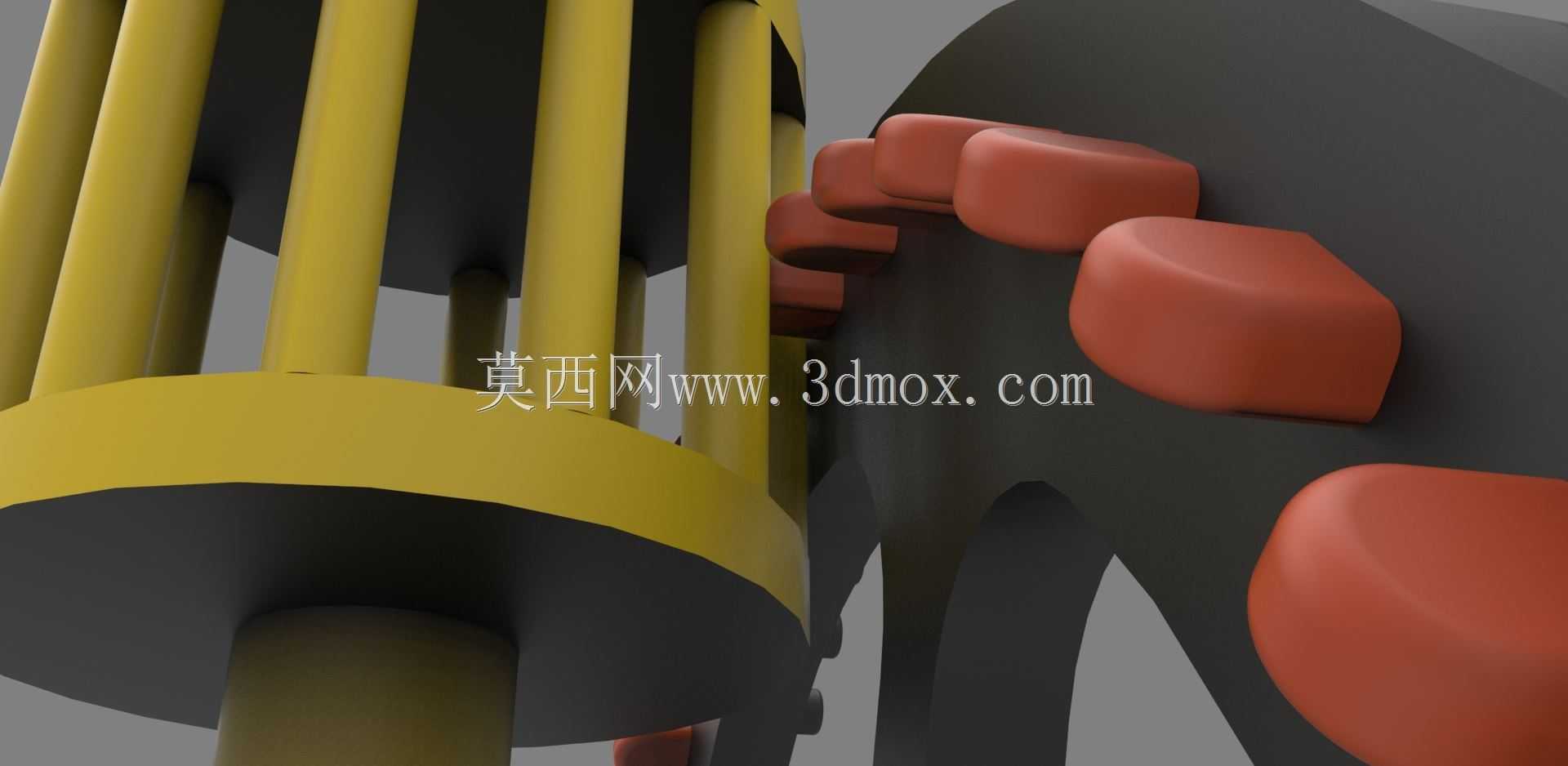

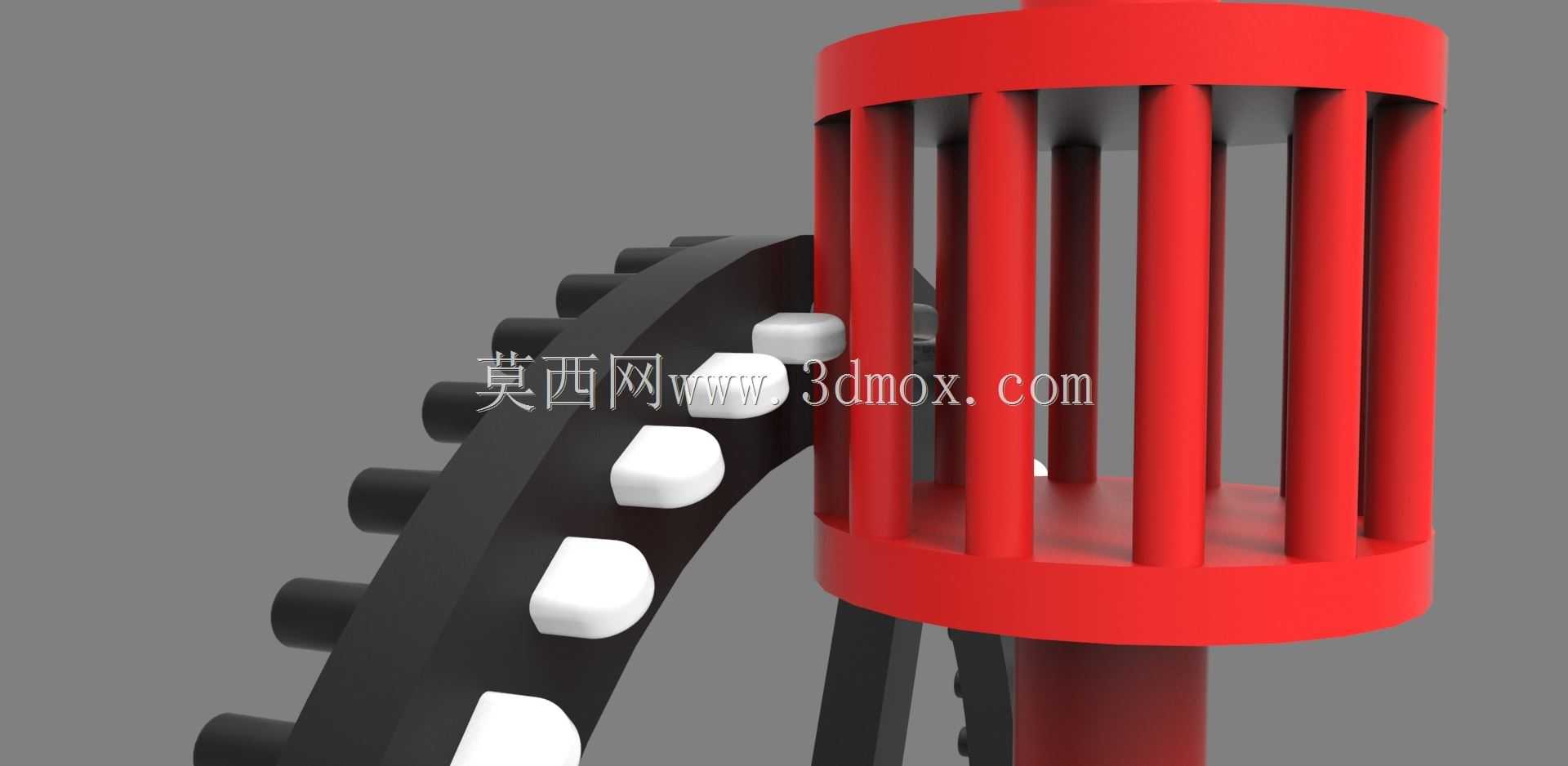

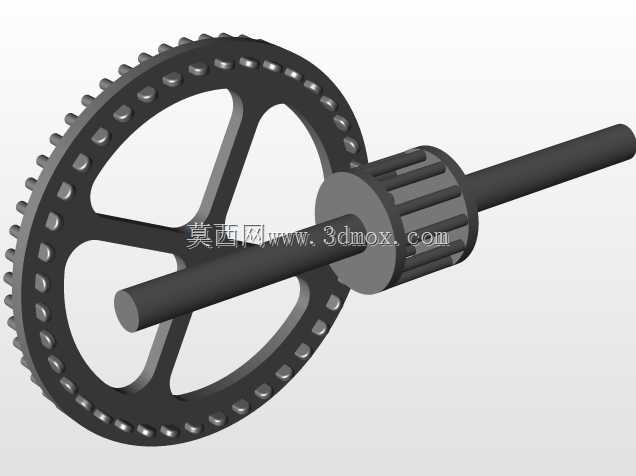

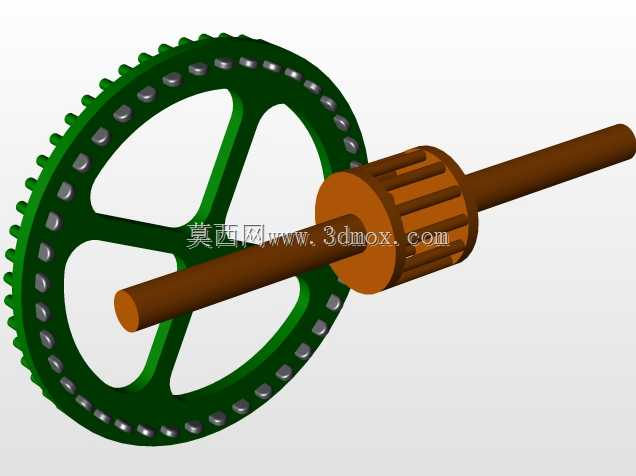

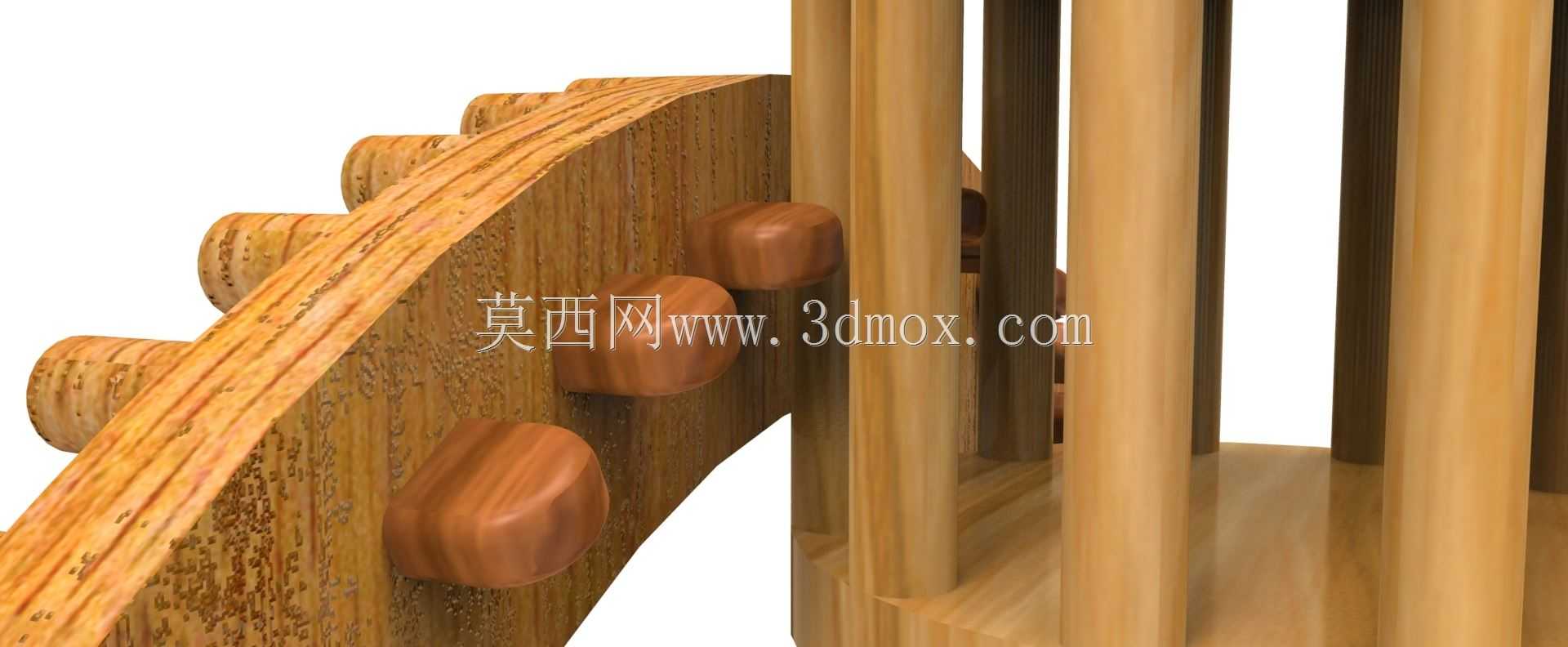

装置核心采用渐开线圆柱齿轮作为动力传递构件，所有齿轮均采用实木加工成型，齿廓经过精细修型，啮合间隙控制在合理区间，既保证动力传递过程中无明显卡滞，也避免间隙过大导致的传动回程误差，齿轮与传动轴采用过盈配合加木销定位的连接方式，无需金属紧固件即可实现可靠的扭矩传递，适配木质材料的加工特性，也让整体装置的材质风格保持统一。磨料安装端采用弧形排布的木质磨头座，可根据加工需求固定不同目数的砂磨块，弧形排布的设计能够贴合圆柱面、圆弧过渡面等异形工件的轮廓，在打磨过程中无需频繁调整工件角度即可获得均匀的打磨效果，磨头座与弧形支架采用榫卯结构连接，拆装更换便捷，可根据不同的加工轮廓更换对应弧度的磨头座组件。

设计过程中优先考虑木质材料的力学特性，所有承重立柱均采用顺纹实木加工，避免横纹受力导致的构件断裂，立柱与底座、弧形支架的连接位置均做了圆角过渡处理，减少应力集中带来的开裂风险，整体传动路径采用多级齿轮减速设计，手动输入的转速经过三级齿轮减速后传递到磨头工作端，可输出更大的打磨扭矩，即便是硬度较高的硬木工件也能实现稳定磨削，不会出现卡停打滑的问题。

外形尺寸方面，装置整体采用立式排布结构，横向占用空间较小，可放置在常规工作台面上使用，底部安装边界预留了夹具固定孔位，可通过木工夹快速固定在不同厚度的工作台边缘，无需复杂的安装流程，设备运行过程中无电气部件，完全依靠手动输入动力，使用场景不受供电条件限制，在户外木作体验、无供电的手工工坊场景中也可正常使用。磨头工作区域预留了足够的工件操作空间，可容纳直径150mm以内的圆柱类工件完成周向打磨作业，齿轮传动区域外侧预留了安全间隙，避免操作过程中衣物、手指误入啮合区域，兼顾使用安全性与结构展示性。
