MS3002燃气轮机内部结构三维建模

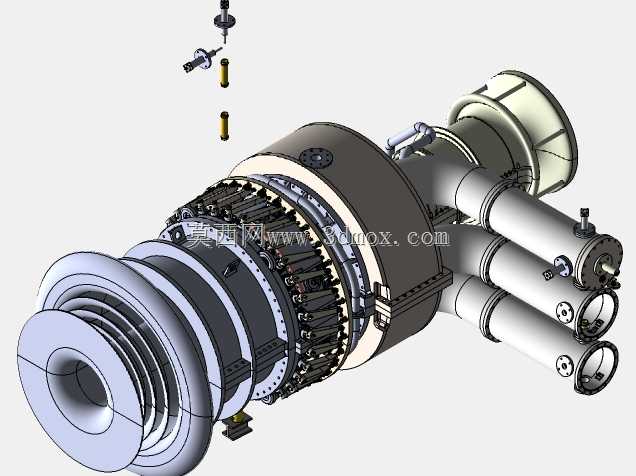

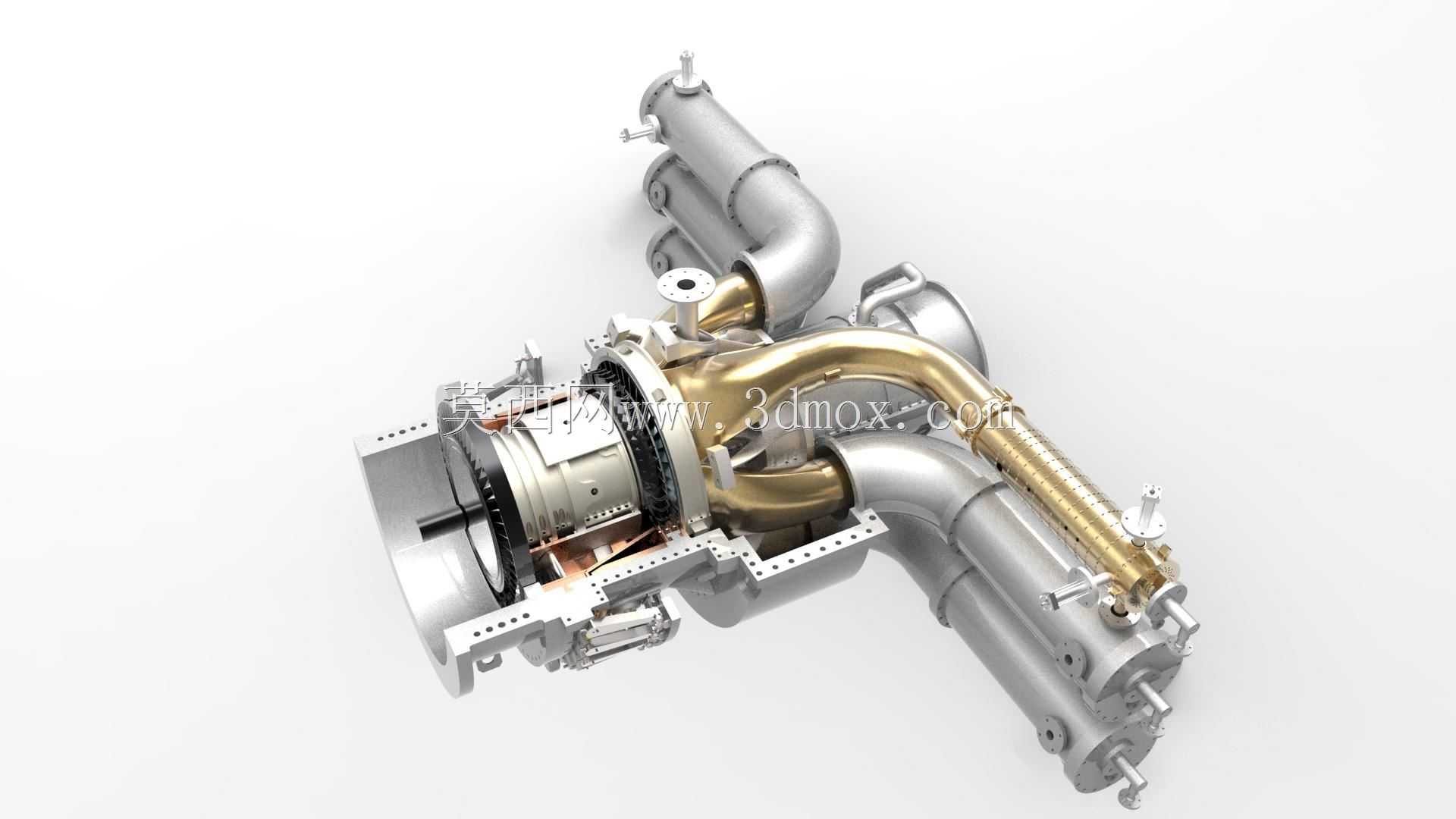

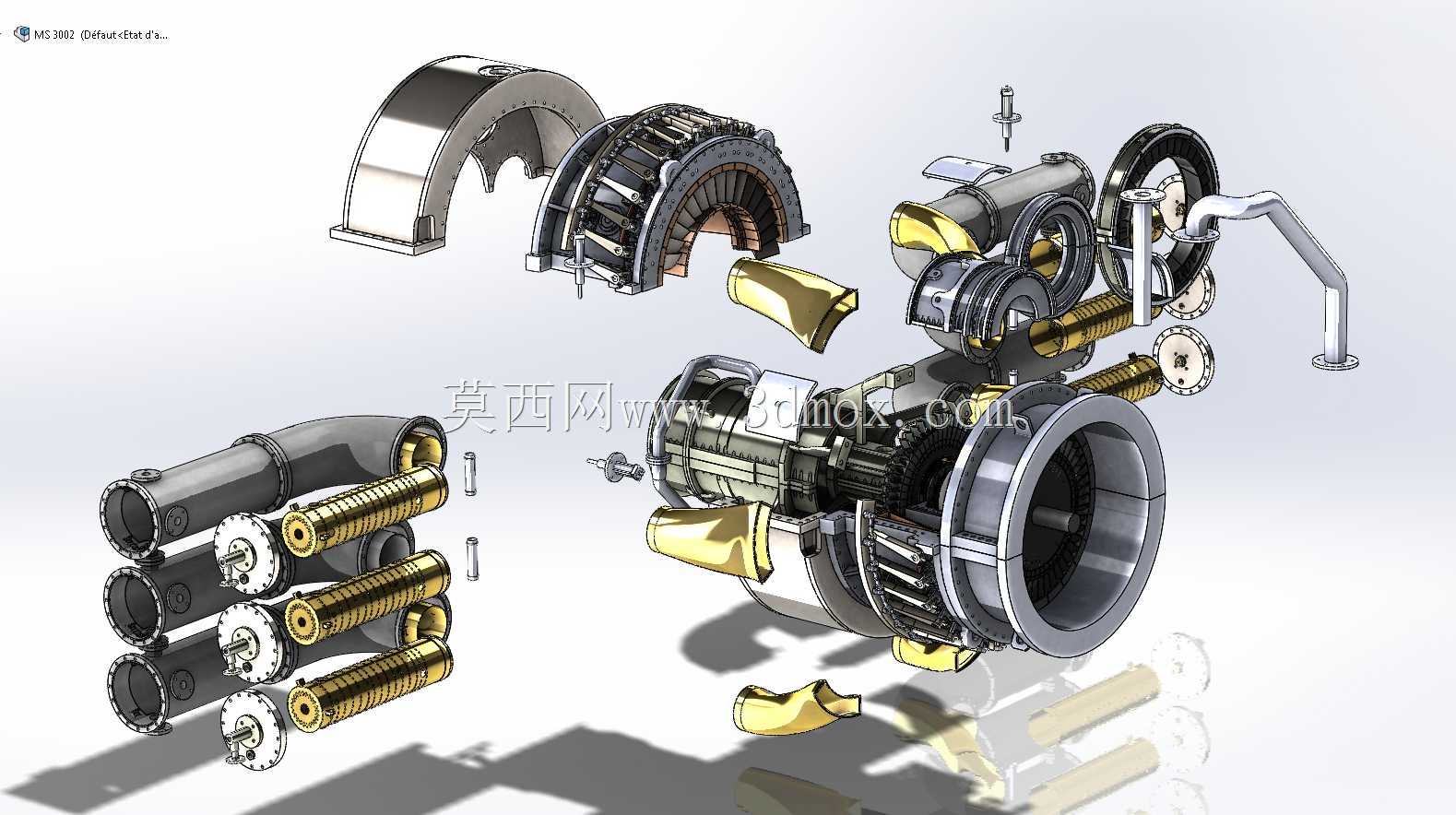

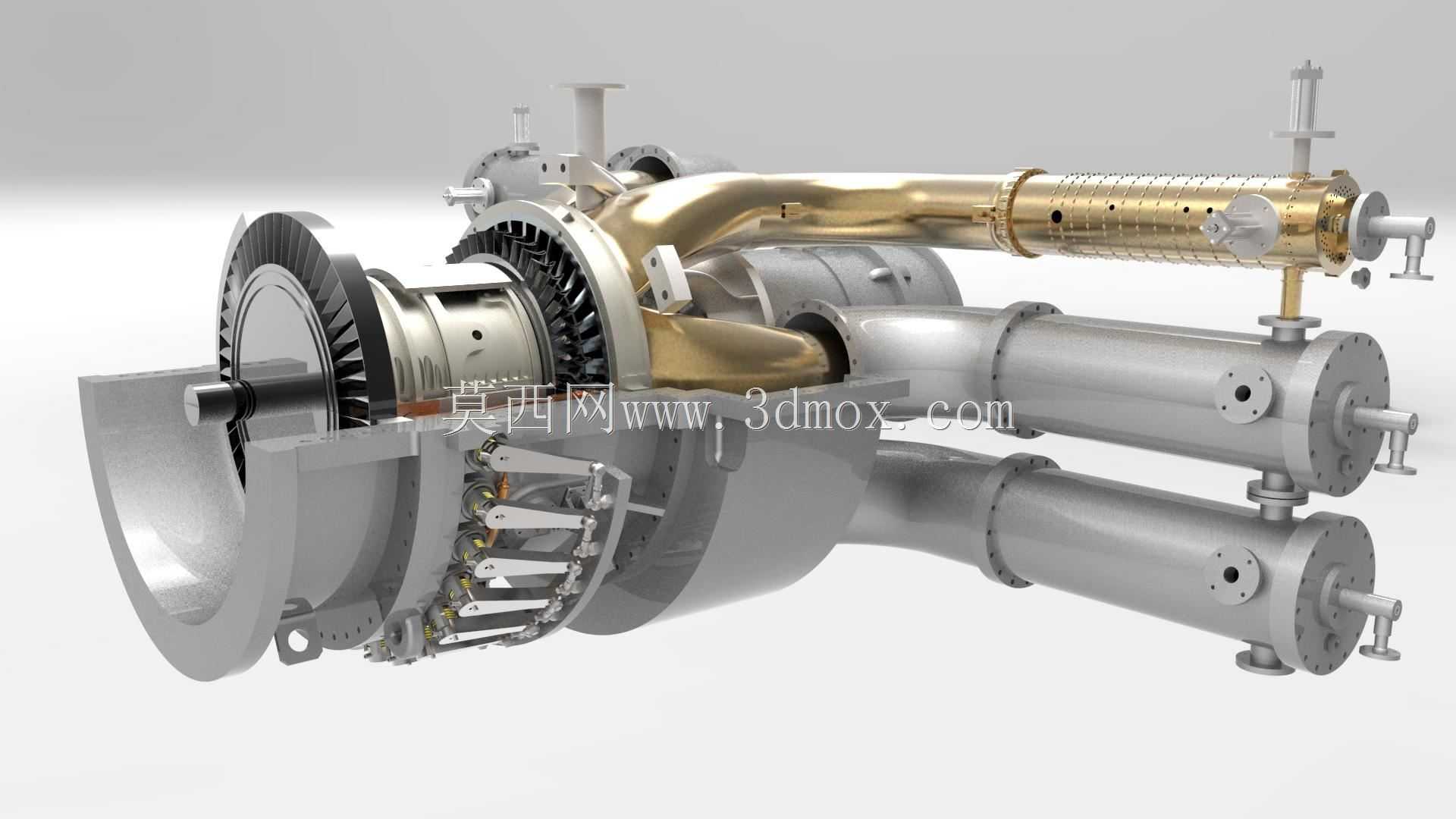

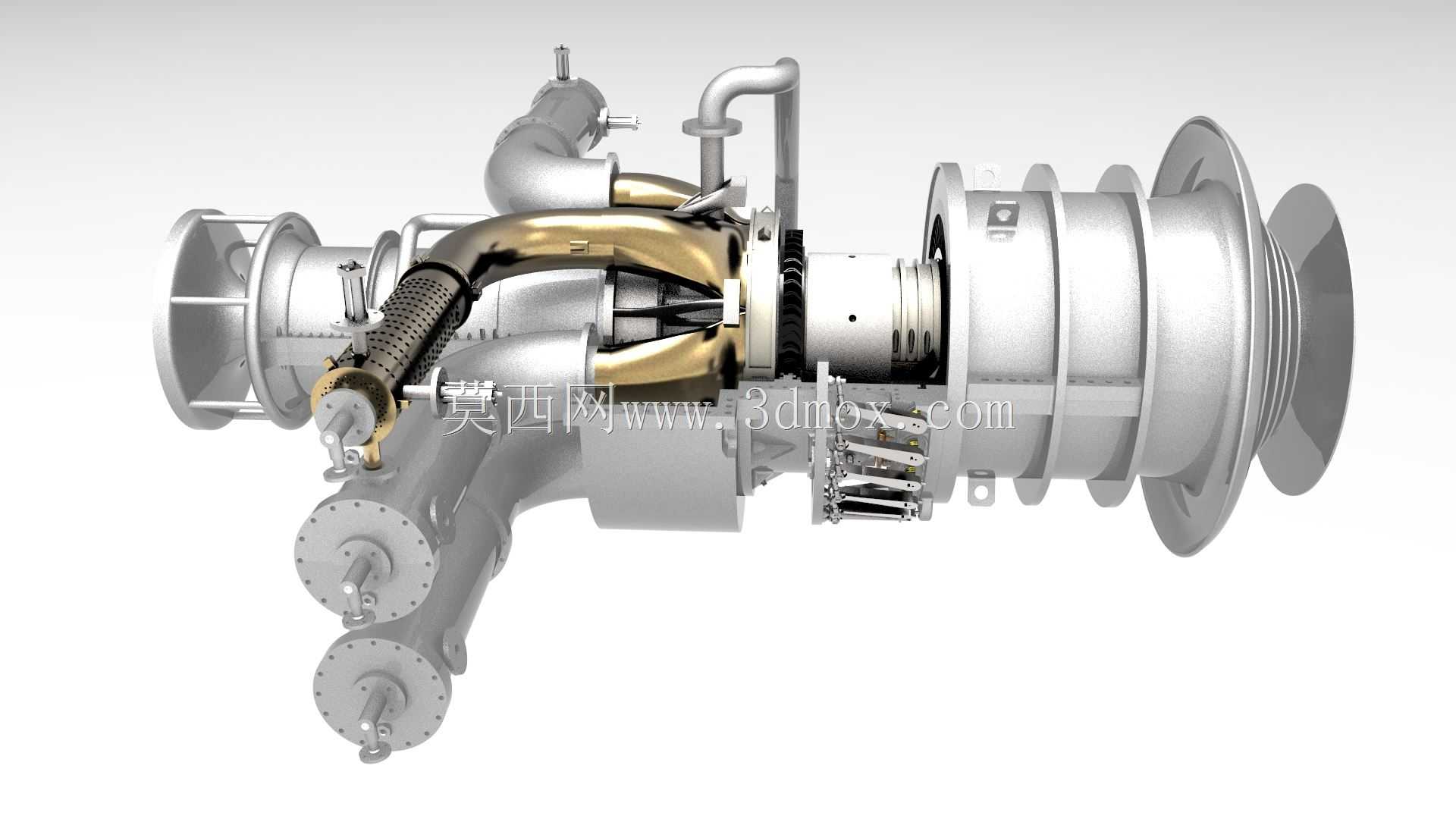

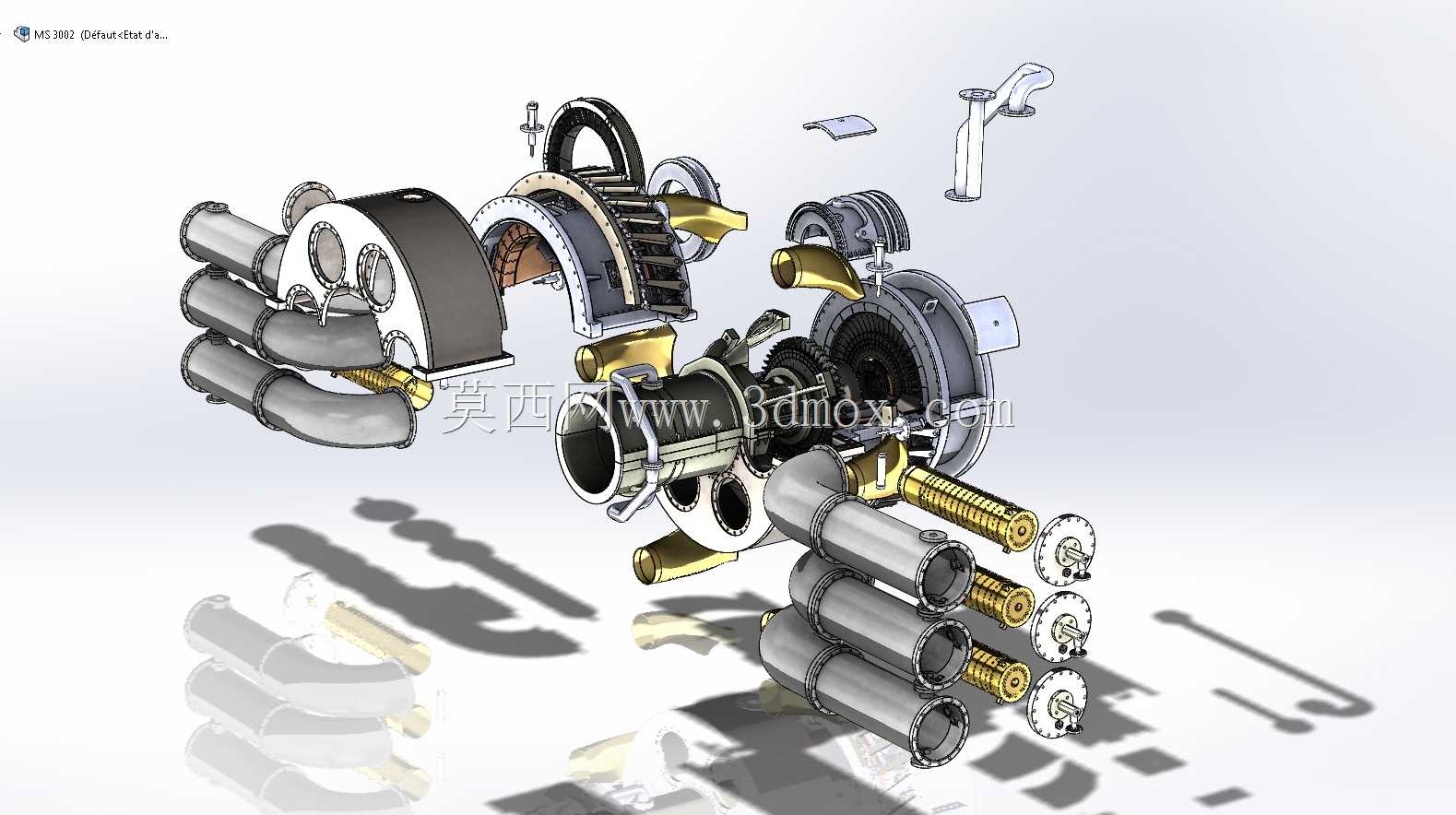

这款燃气轮机三维模型完整还原了工业级重型燃机的核心结构与装配关系，可广泛应用于分布式能源站、油气输送增压站、工业自备电站以及舰船动力系统的前期方案论证、结构教学演示、运维拆装模拟等场景，作为将燃料化学能转化为旋转机械能的核心动力装备，该类燃机具备启动速度快、功率密度高、燃料适应性强的特点，既可以单独作为驱动源带动压缩机、泵类负载运行，也可配套发电机组成成套发电单元，满足不同场景下的动力与能源供给需求。模型完整呈现了燃机从进气端到排气端的全段结构，包含进气蜗壳、压气机段、燃烧室组件、涡轮导向器、动力涡轮转子、排气扩压段以及附属管路、支撑结构等全部核心部件，清晰展现了内部气流通道的走向、转子与静子的配合间隙、管路接口的排布逻辑，所有部件的装配约束完全参照实际工业燃机的安装规范设置，可直观呈现整机的装配层级与部件间的运动关系。在设计还原层面，模型严格遵循燃机的实际气动布局与结构设计逻辑，压气机段的多级叶片排布符合轴流压气机的逐级增压设计要求，燃烧室的管路布局兼顾了燃料输送与冷却气路的排布需求，涡轮段的叶片造型与转子支撑结构完全匹配高温高压燃气的做功流程，外部附属管线的走向充分考虑了实际安装中的避让需求，避免出现管路与结构件的干涉问题。从安装边界来看，模型还原了整机的支撑脚布局、进出口法兰的位置与尺寸规格、外部管路接口的方位，可直接用于厂区布置阶段的安装空间校核，匹配配套管线的对接位置设计，同时整机的外形轮廓尺寸参照同级别工业燃机的实际参数设置，能够准确反映设备安装所需的空间预留要求，为配套的厂房布局、基座设计、管线排布提供可靠的三维参考依据，也可作为燃机结构认知、拆装培训的直观教学载体，帮助技术人员快速掌握该型燃机的结构组成与装配逻辑。
