参数可调式菲涅耳透镜光学结构设计

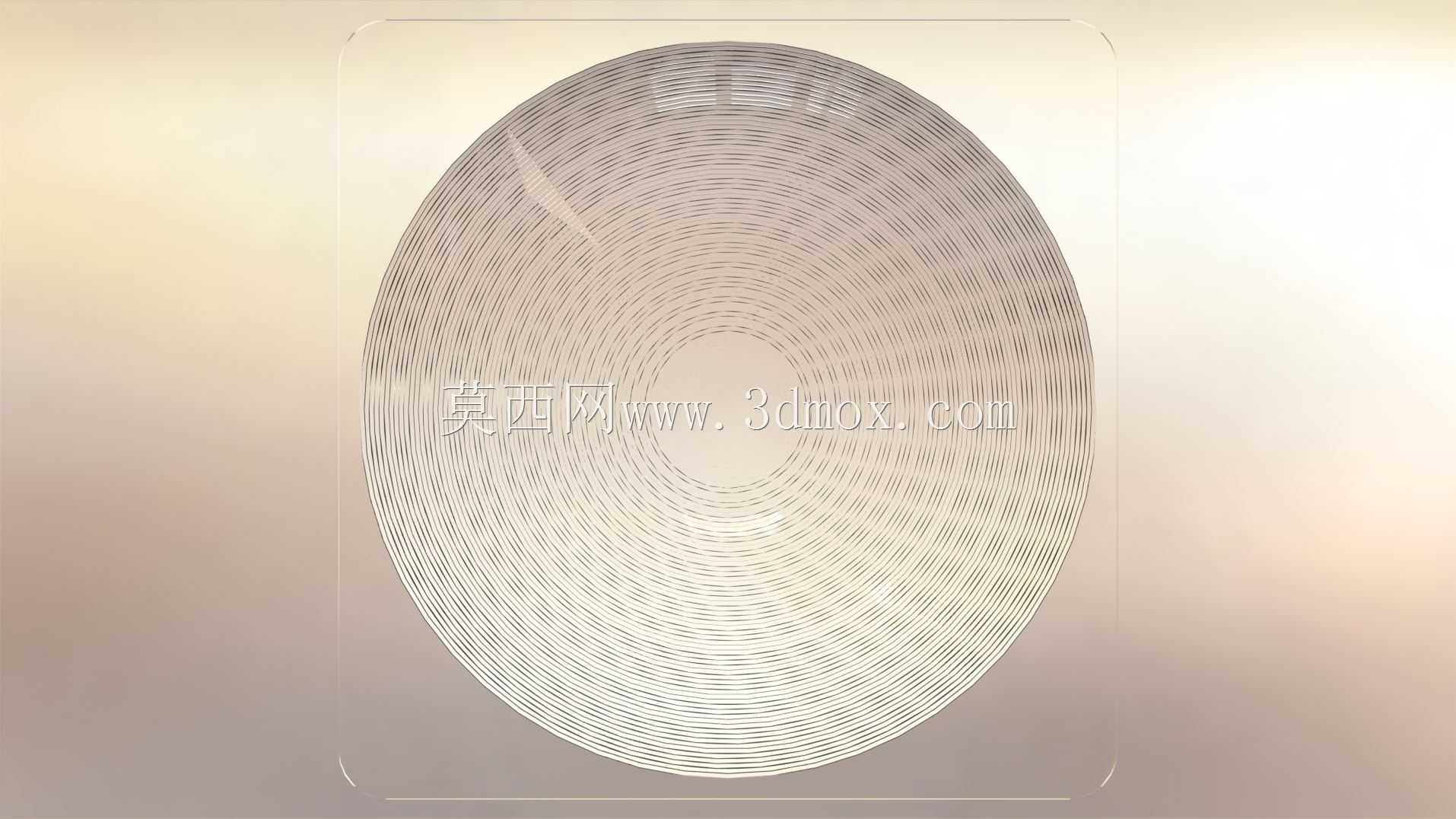

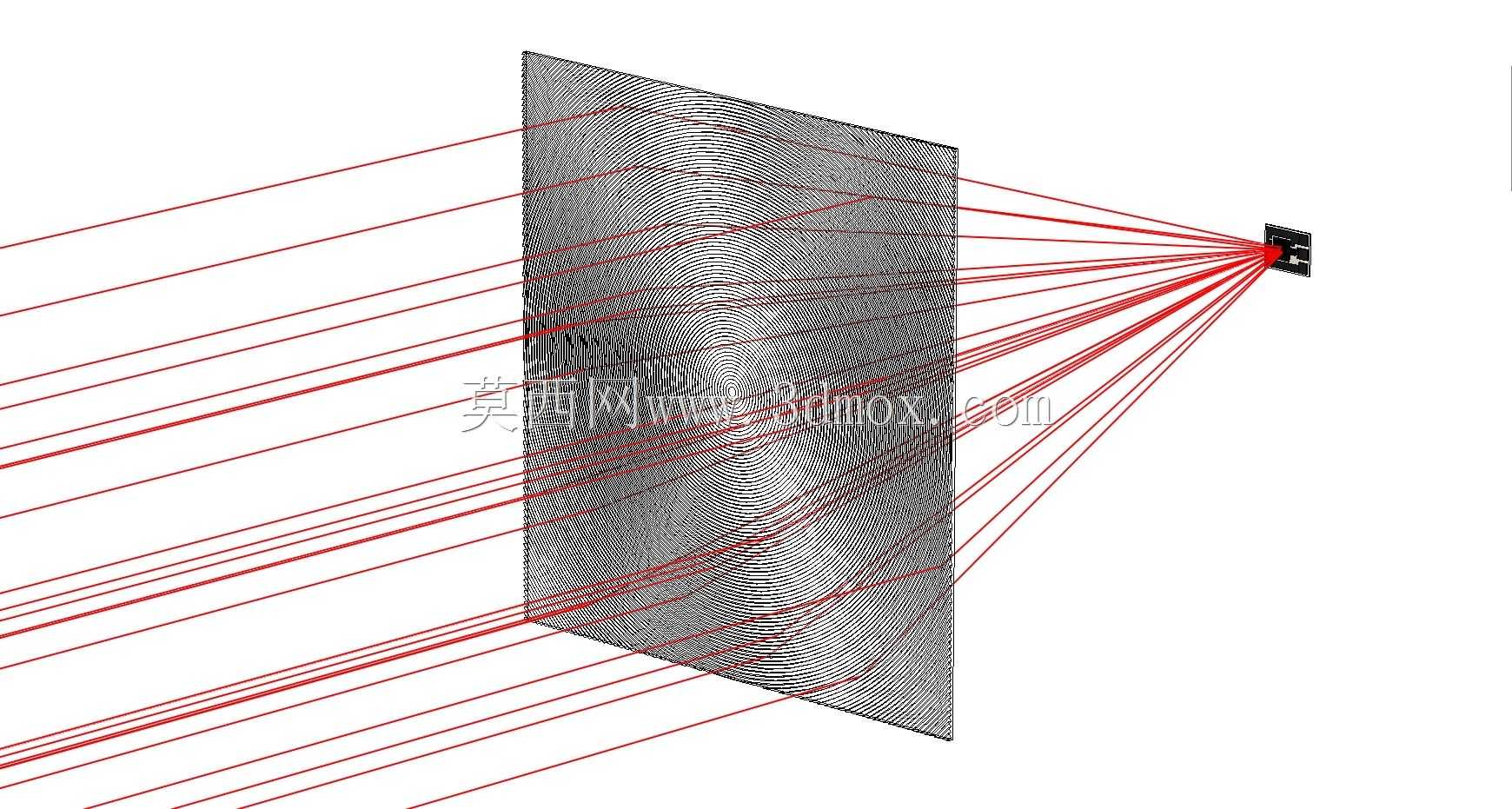

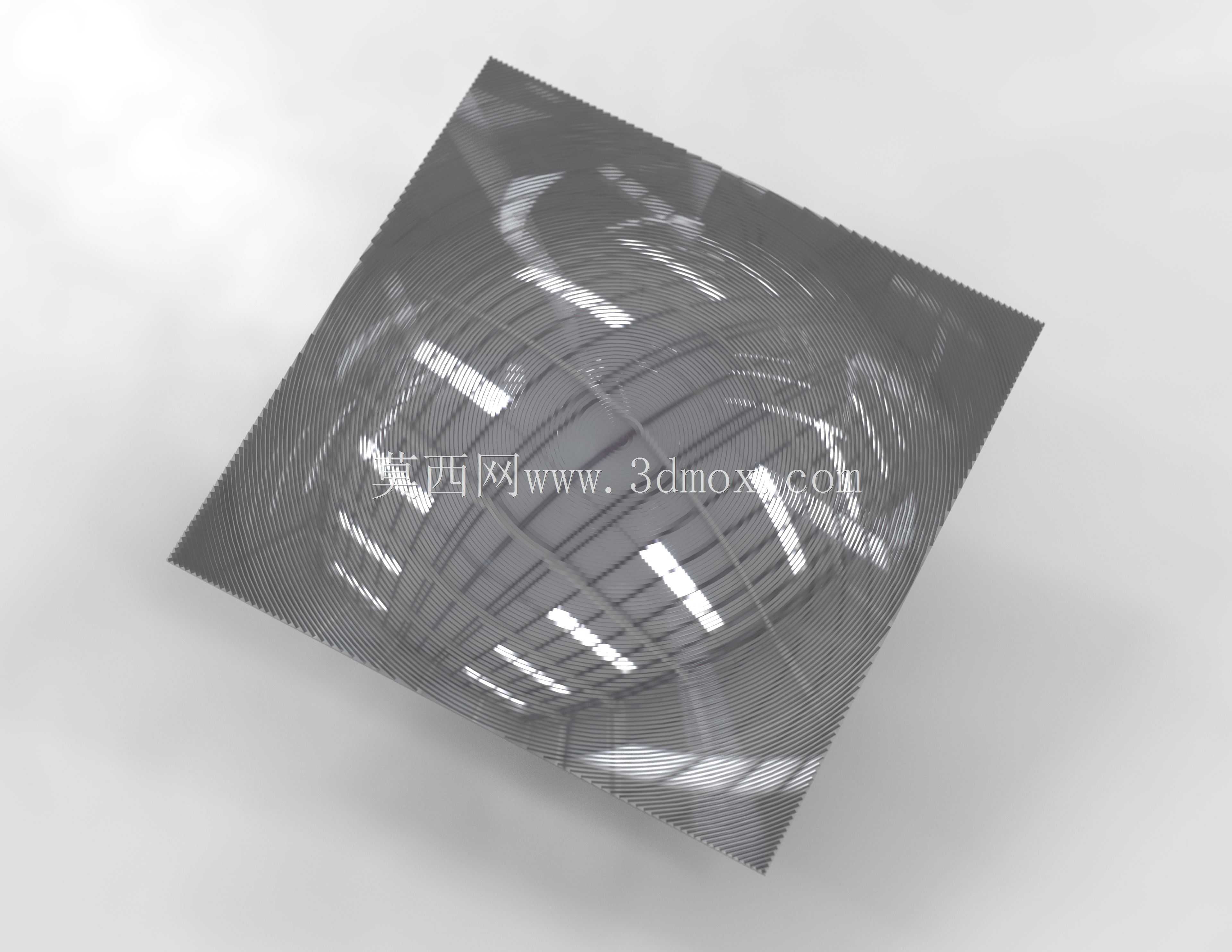

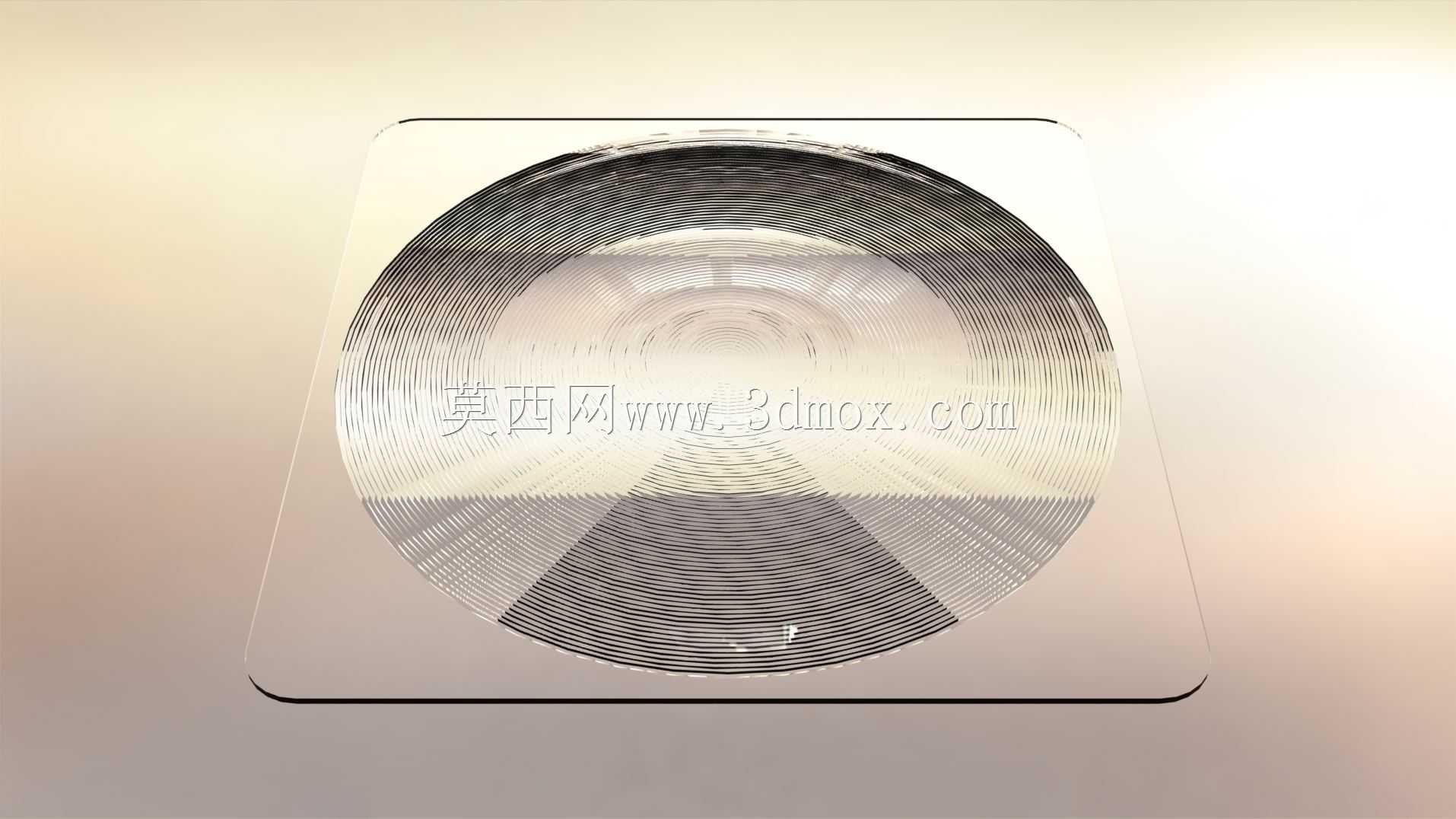

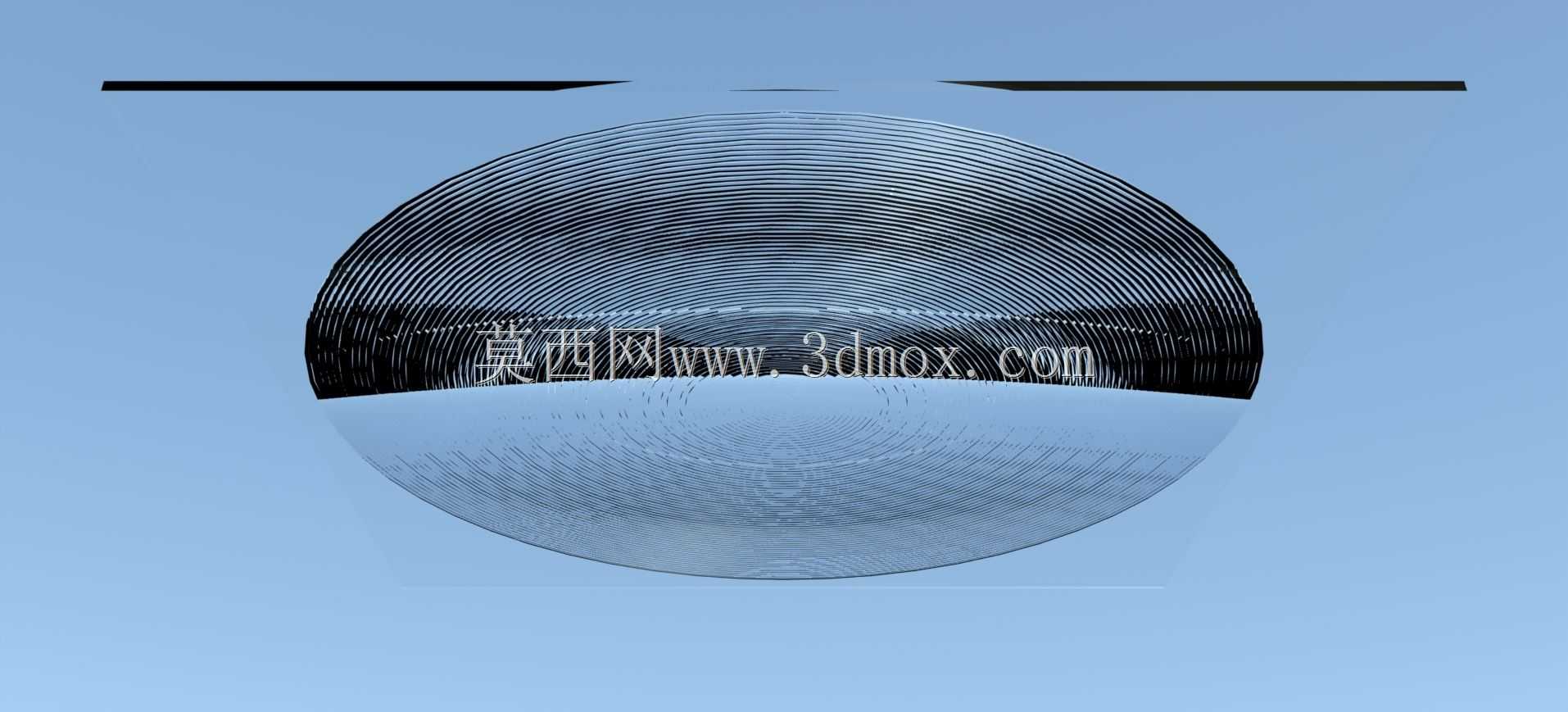

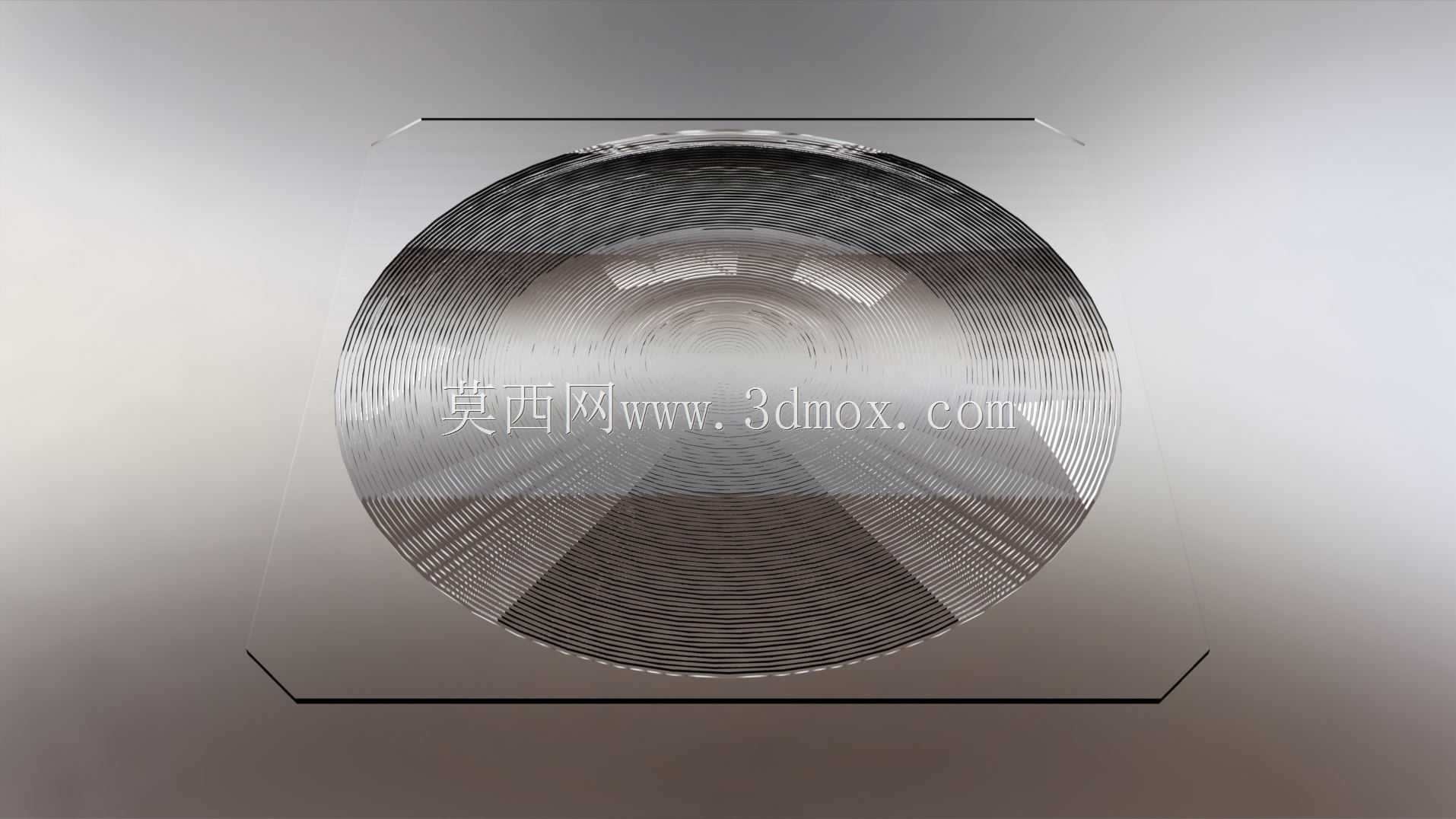

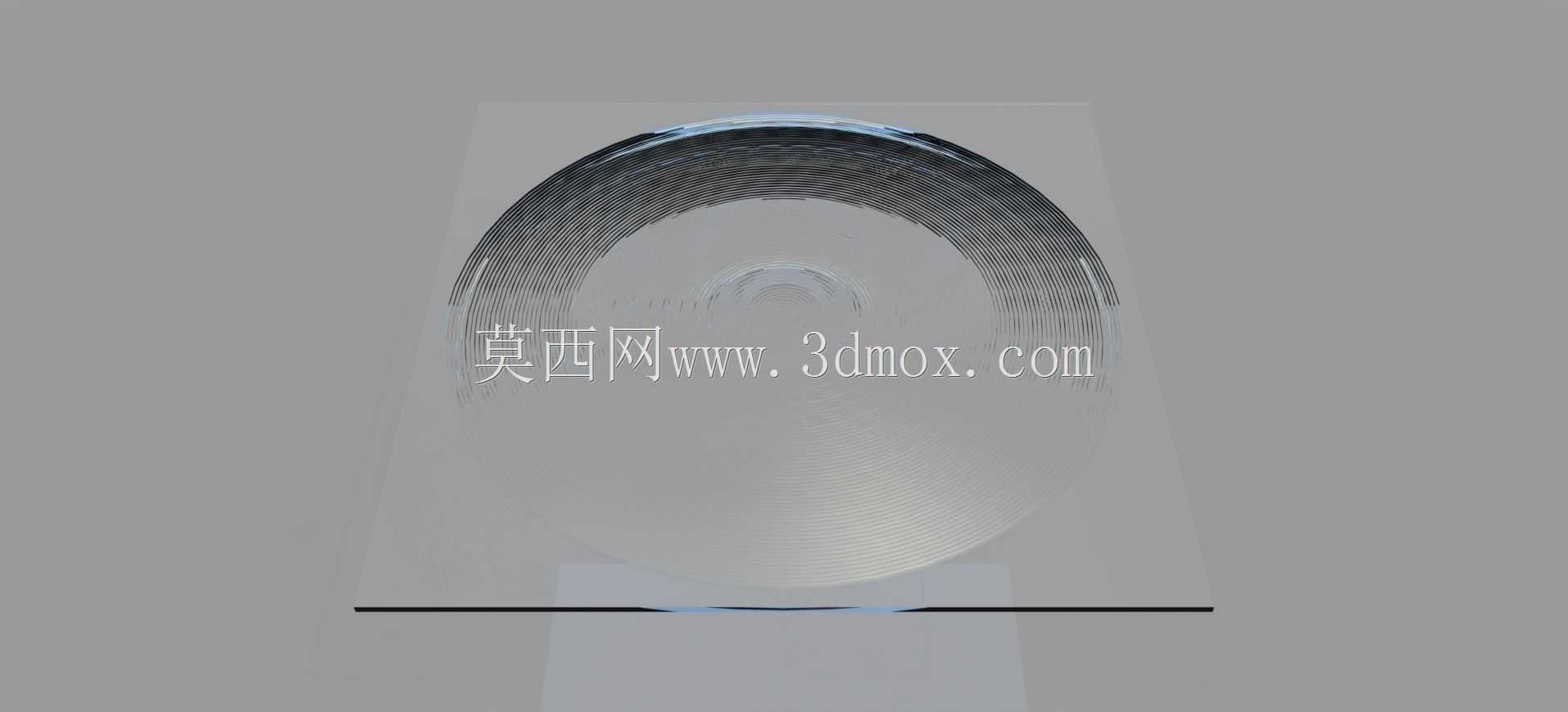

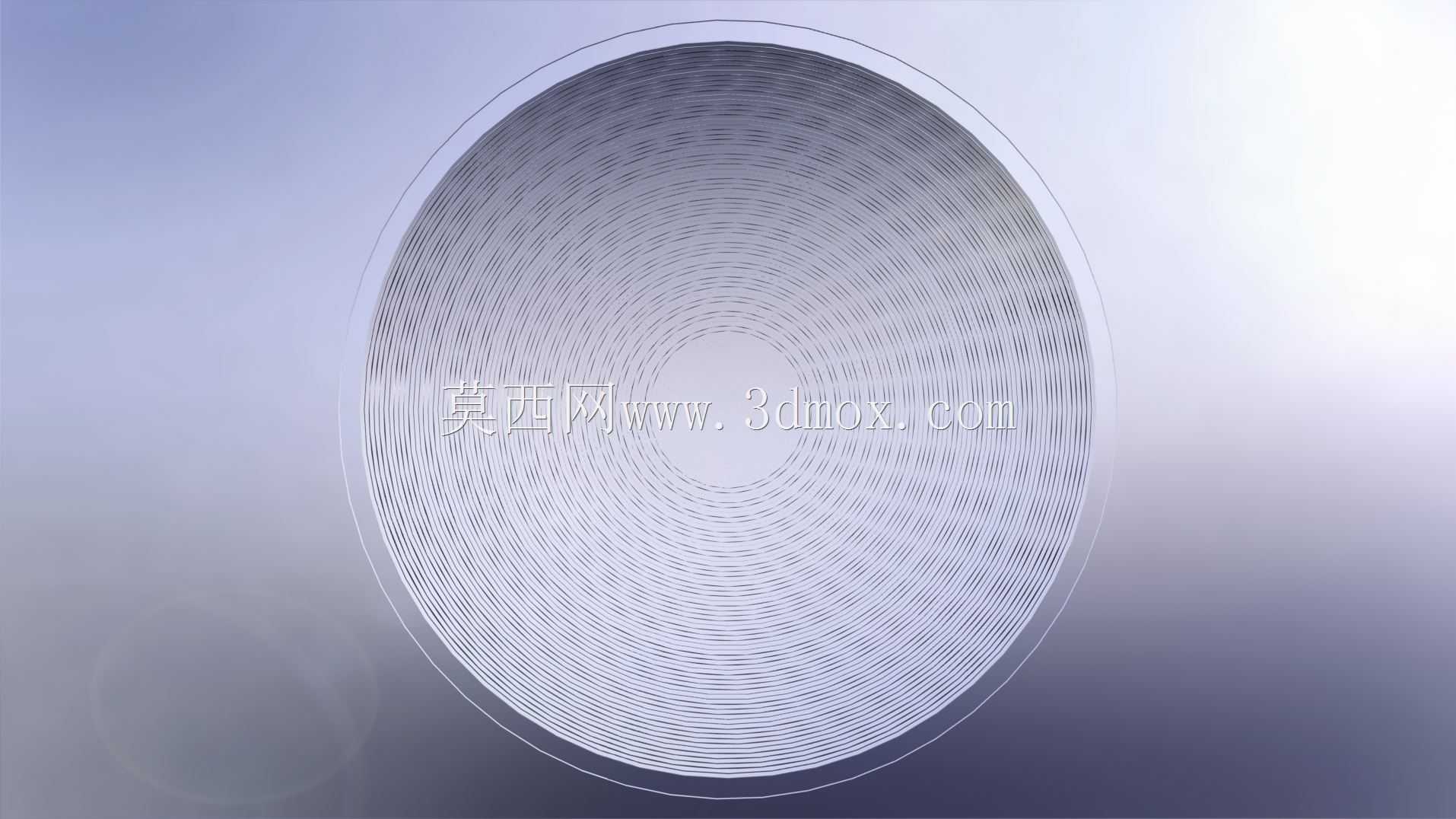

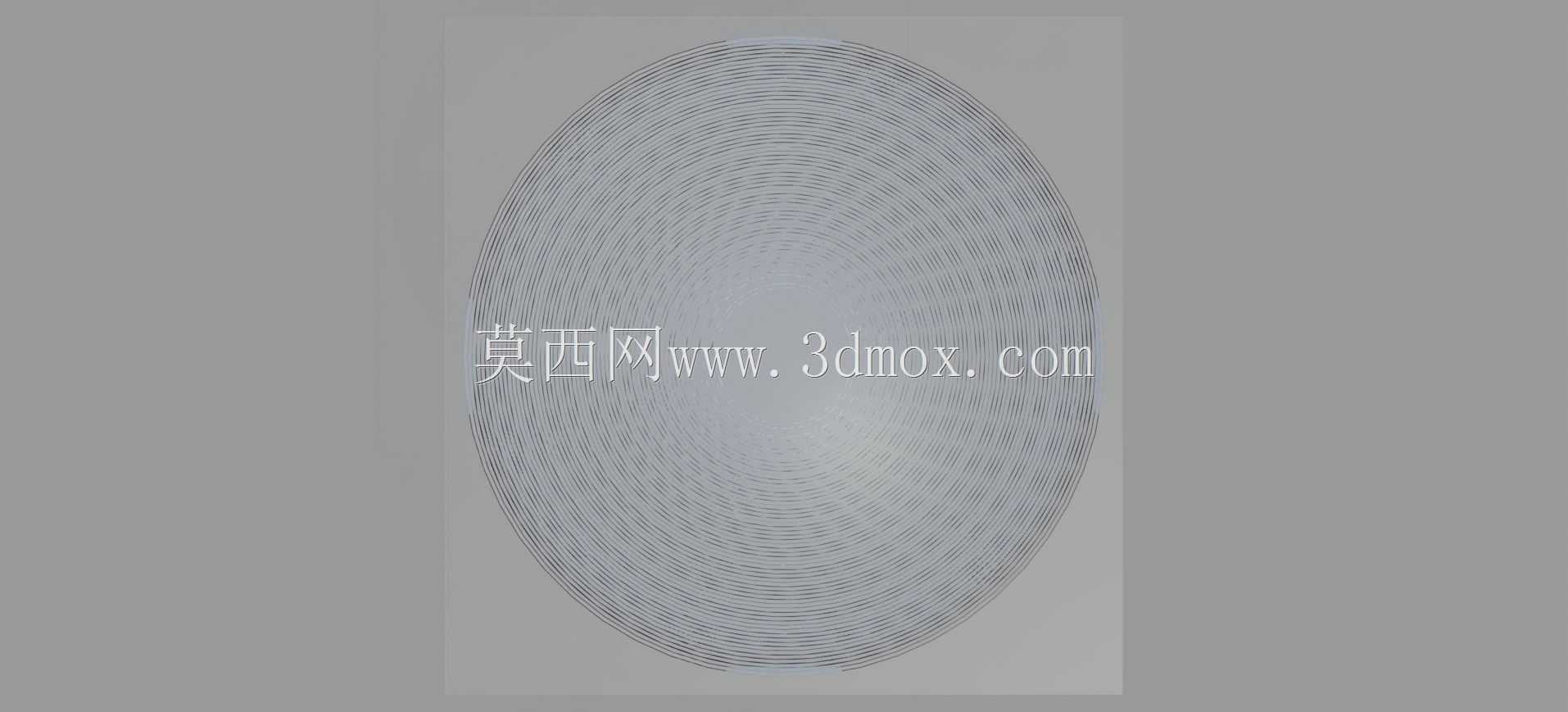

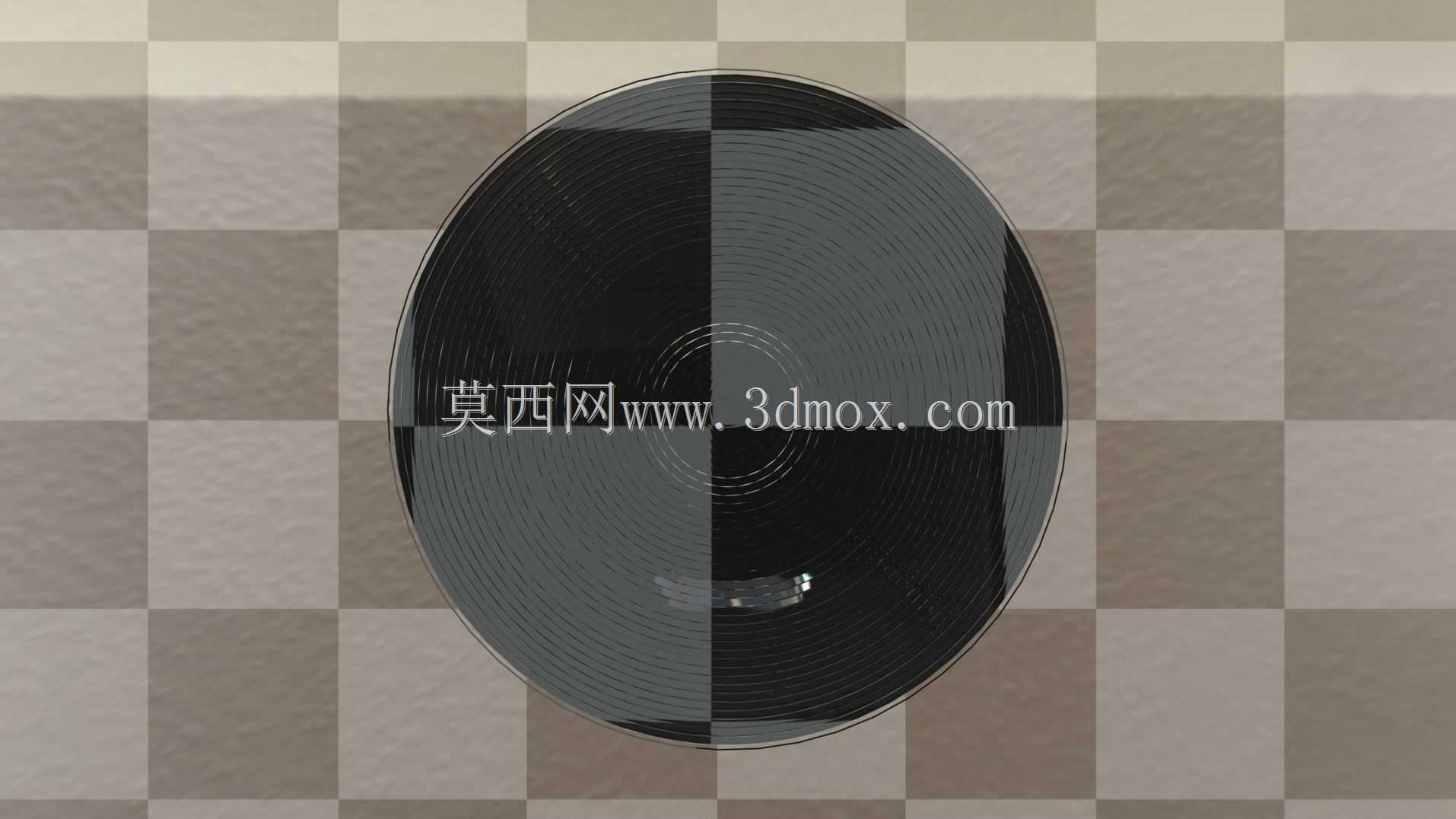

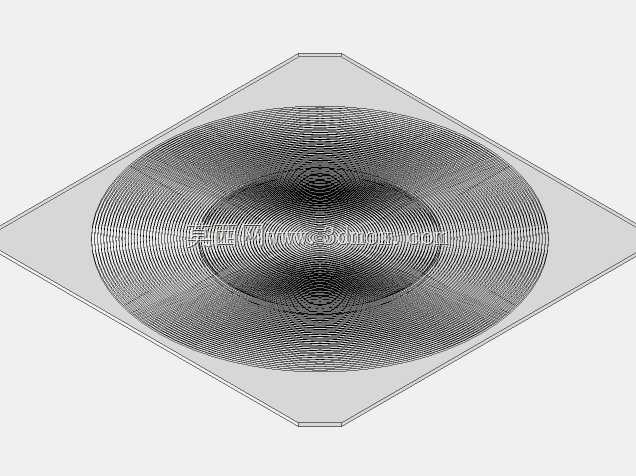

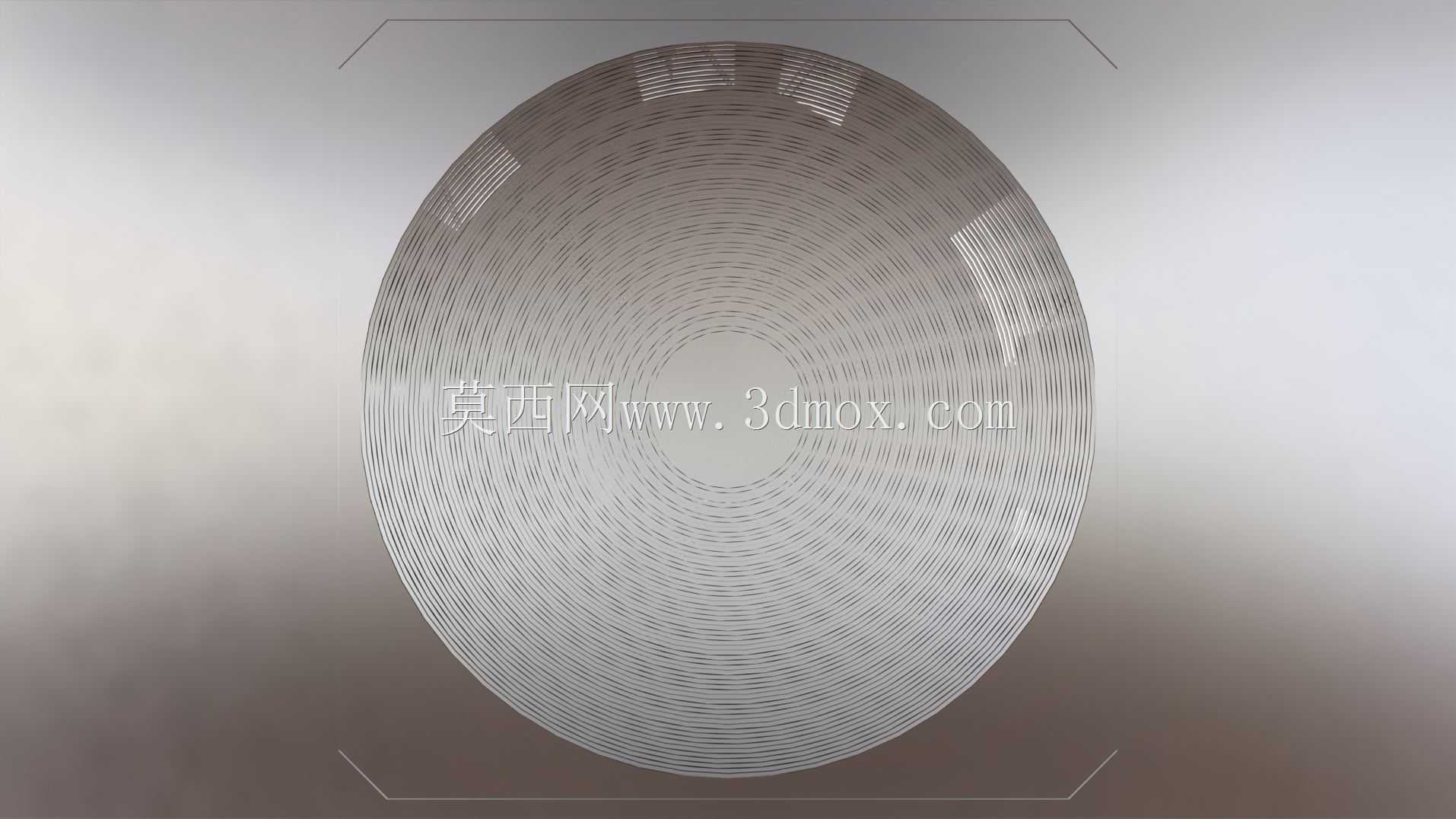

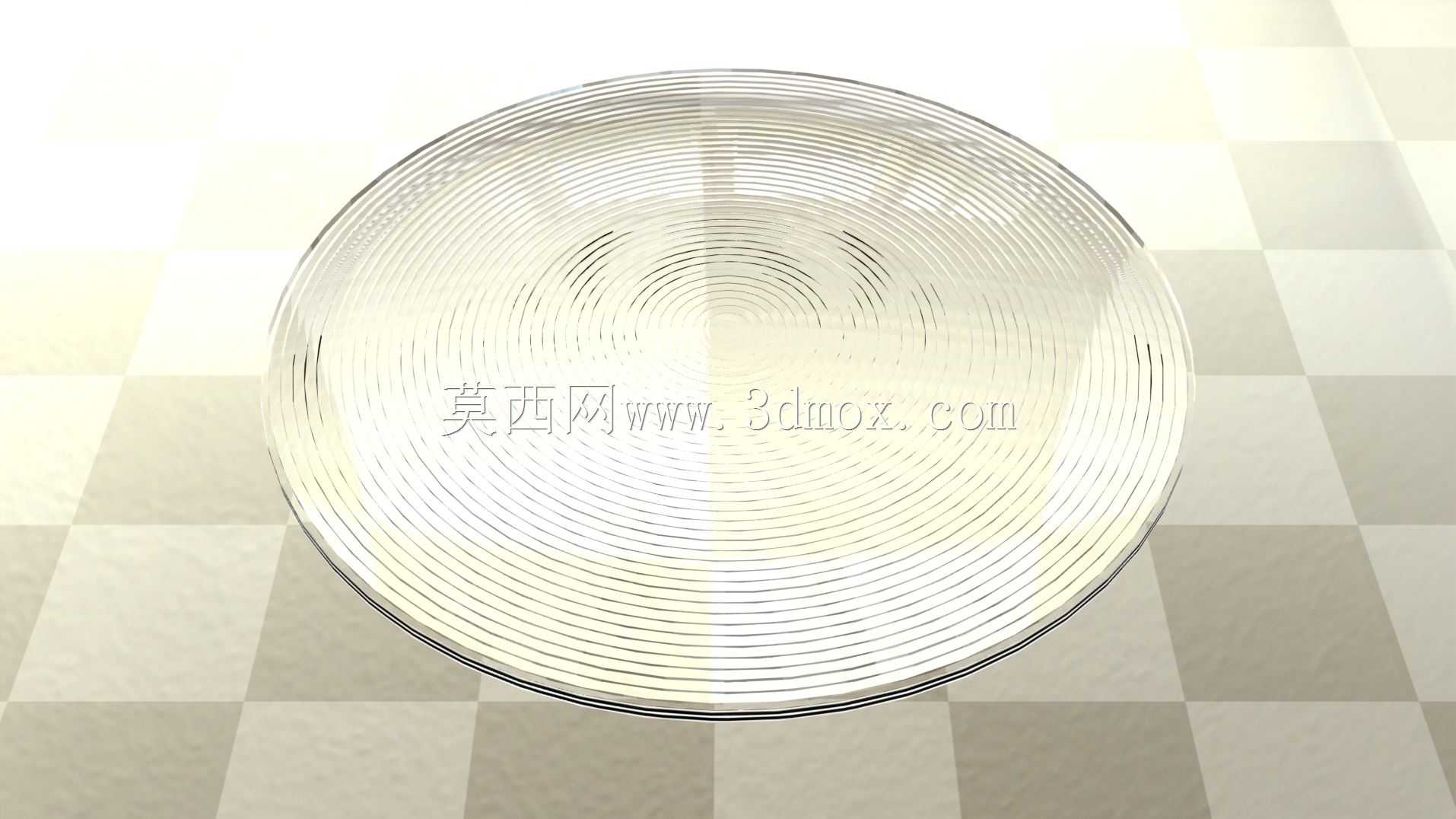

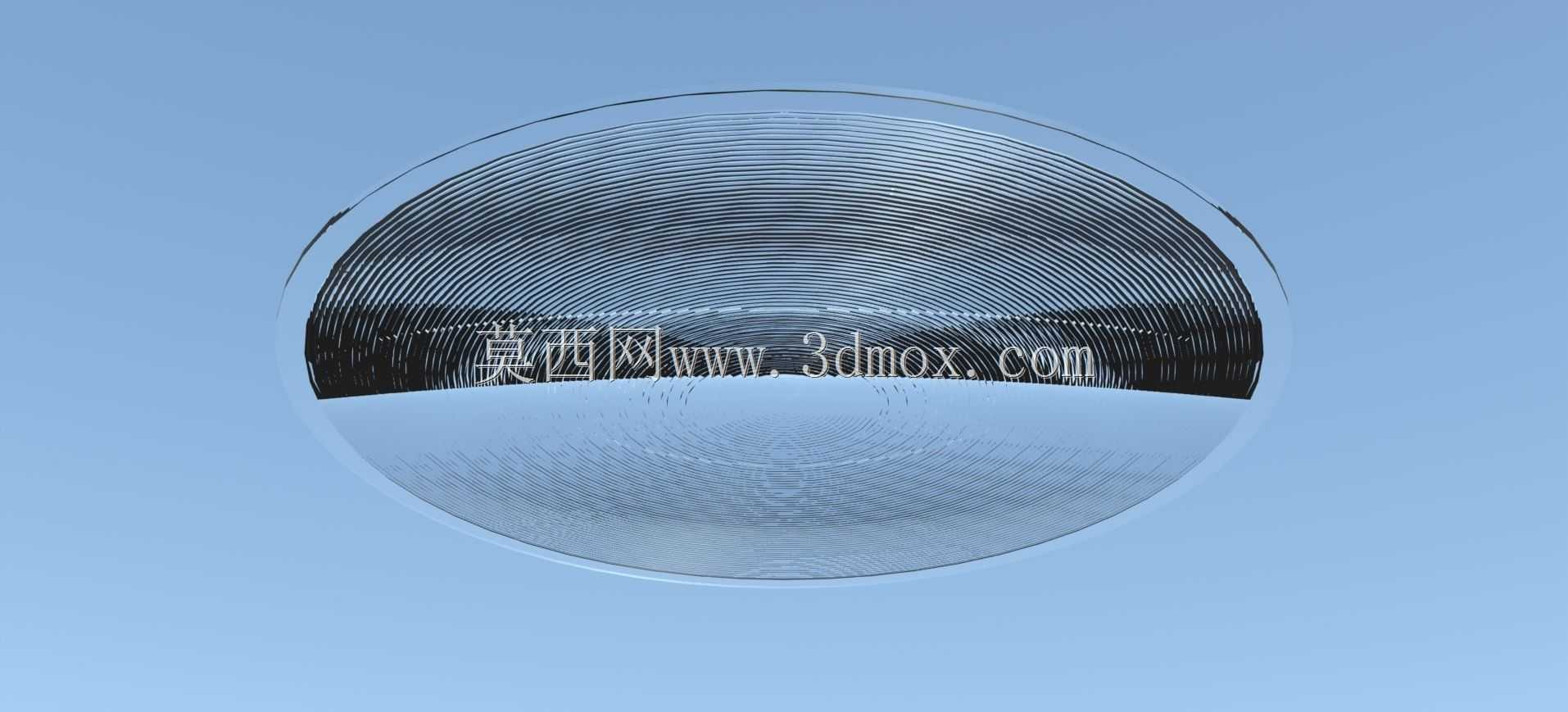

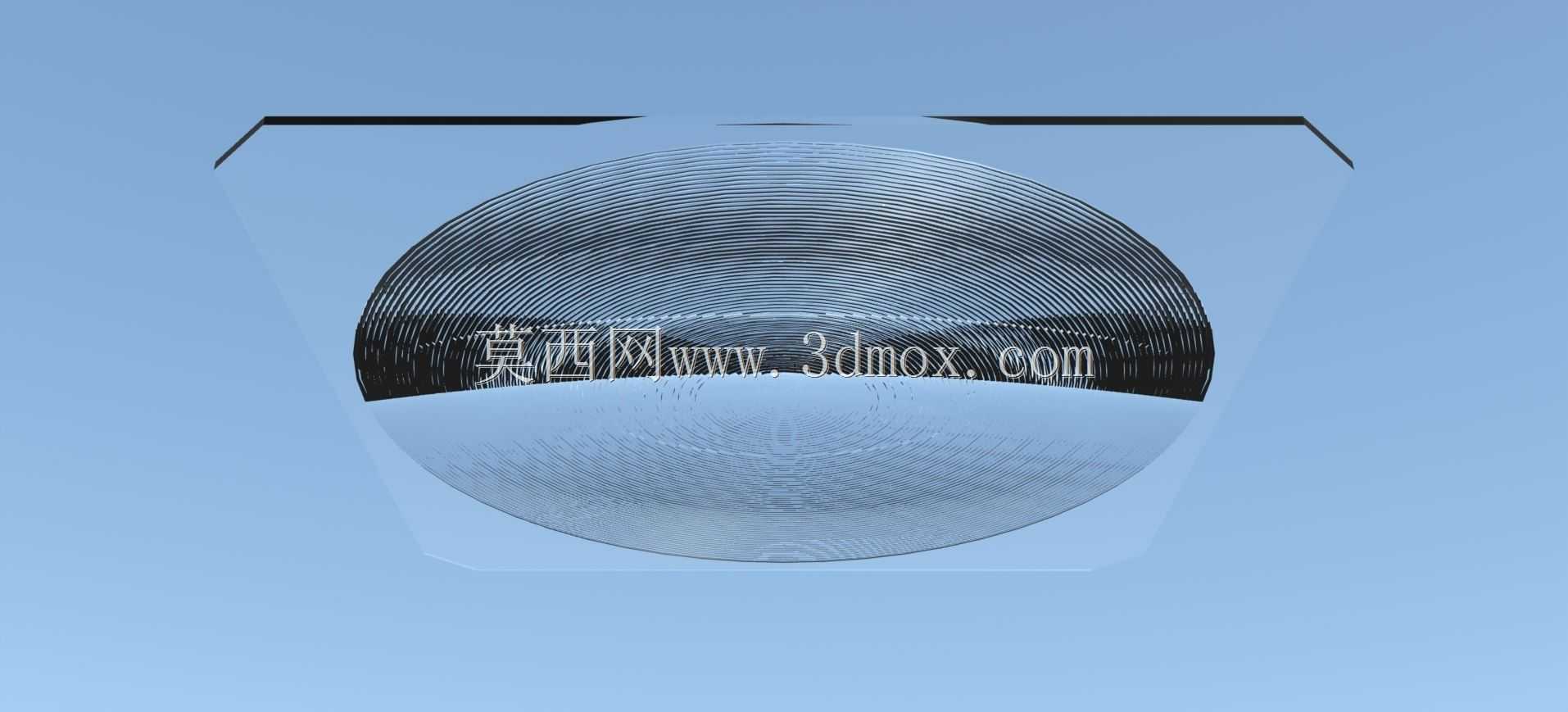

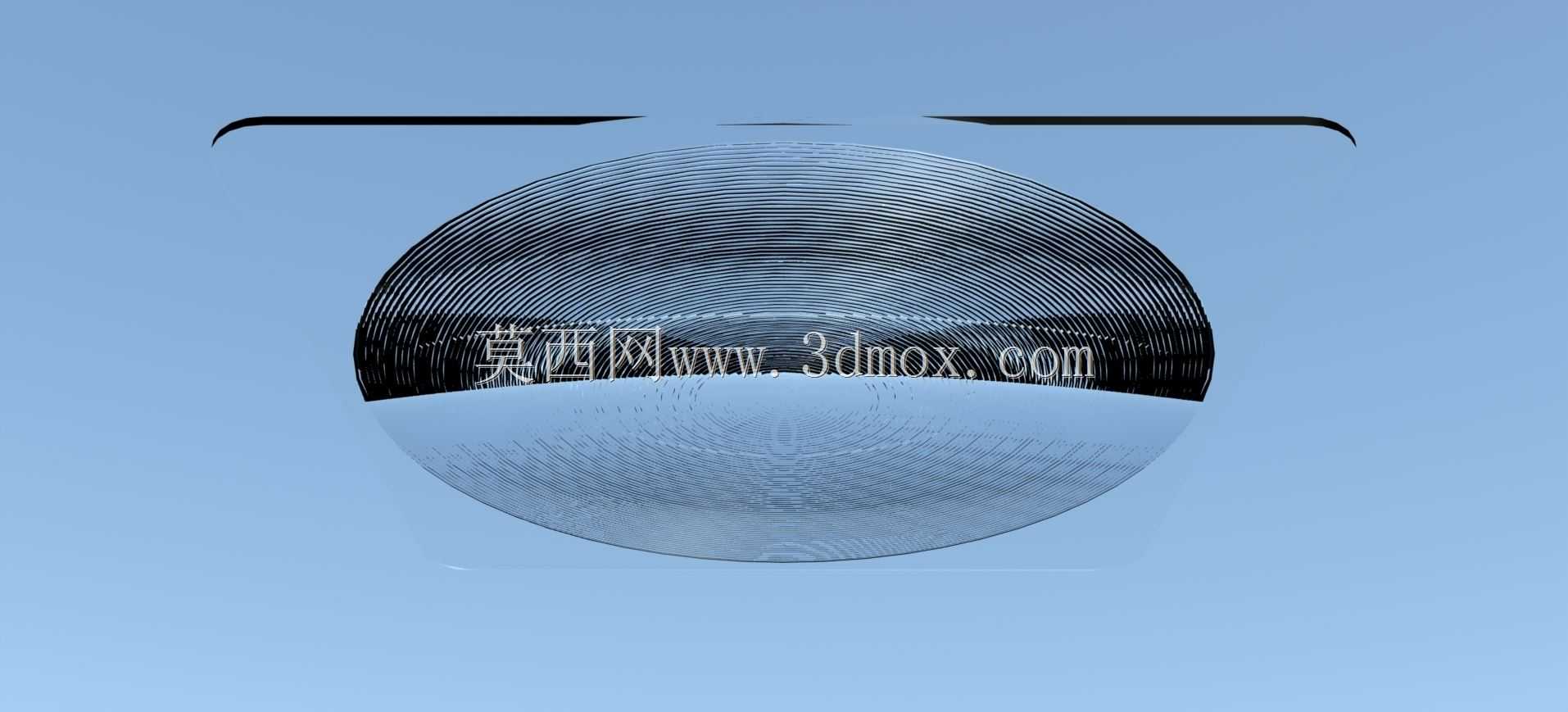

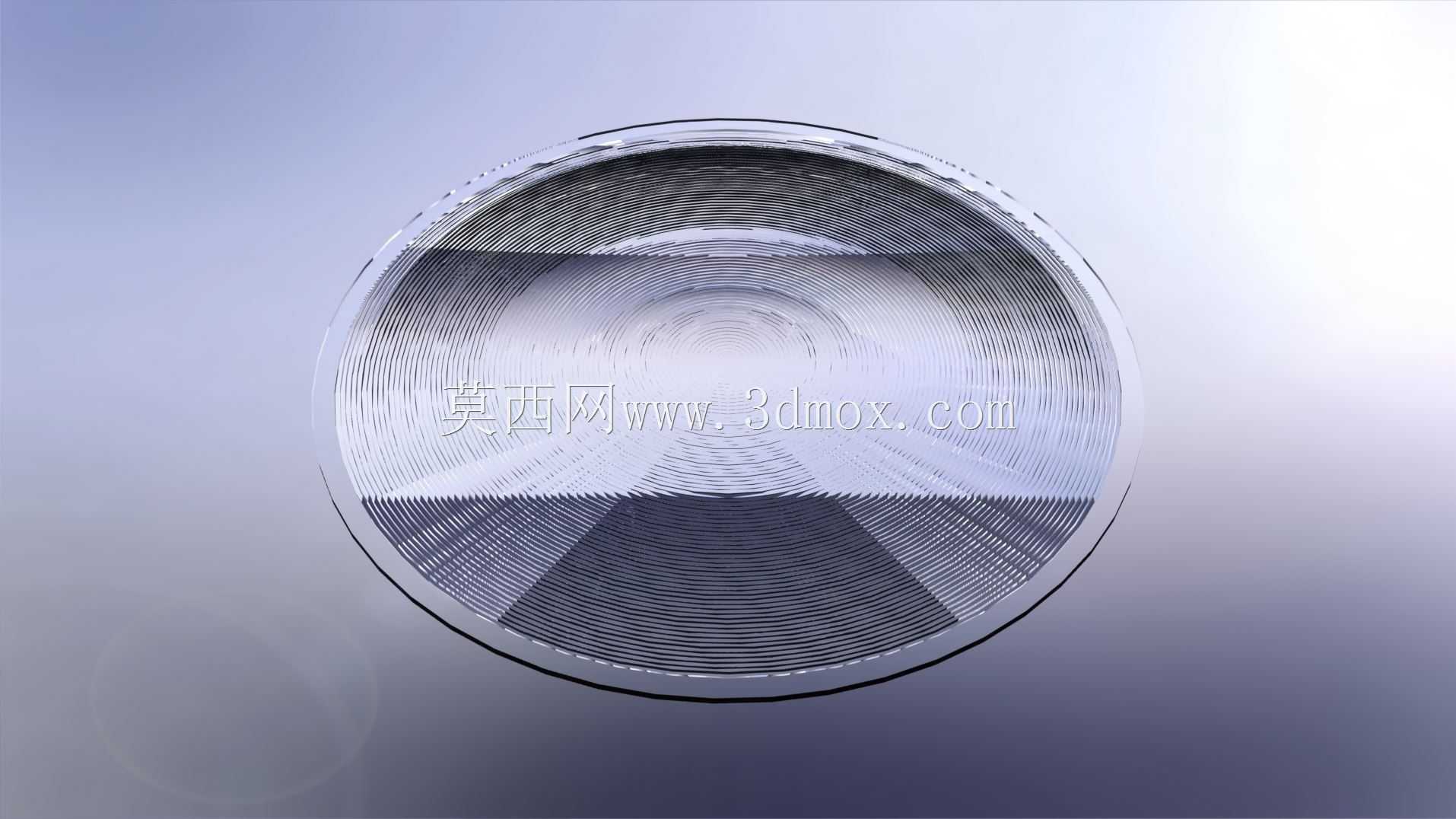

菲涅耳透镜作为轻量化光学元件，在光学成像、聚光集能、传感探测等场景有着广泛应用，相比传统球面透镜，它能在大幅降低镜片厚度与整体重量的前提下，实现等效的光学折射效果，尤其适配对安装空间、组件重量有严格限制的设备场景，比如便携光学检测设备、小型投影模组、太阳能聚光单元、近眼显示光学系统等领域。这款可调式菲涅耳透镜结构，核心设计思路是突破传统固定参数透镜的适配局限，通过模块化的参数关联设计，让使用者可以根据实际项目的光路需求，灵活调整透镜的核心光学与结构参数，覆盖不同场景的定制化使用需求。在功能特性上，该结构支持对透镜焦距、通光直径、透镜整体厚度、表面凹槽的排布密度、凹槽深度、凹槽间距等核心参数进行联动调整，参数修改后结构会自动完成拓扑更新，无需重新从零绘制透镜轮廓，能大幅缩短光学方案的迭代验证周期。透镜整体采用薄型圆盘式外形设计，表面的同心环凹槽结构严格遵循菲涅耳光学的折射原理排布，每一圈环带的角度都经过光学折射路径校核，确保光线经过透镜后能按照设计路径完成汇聚或准直，避免出现杂散光、光路偏移等影响光学效果的问题。在安装边界设计上，透镜预留了标准的圆形安装贴合面，外缘设置了统一的定位基准边，可直接适配常规的圆形光学镜座安装槽，无需额外设计定制转接结构，能快速嵌入到各类光学设备的镜筒、安装支架中。设计过程中充分考虑了不同加工工艺的适配性，无论是采用光学玻璃模压、透明树脂注塑还是精密CNC加工的透镜生产方式，该结构的凹槽拔模角度、壁厚均匀性都能满足加工工艺要求，避免出现壁厚不均导致的成型缩痕、凹槽角度偏差超差等加工问题。同时结构采用模块化的特征排布逻辑，每一圈环带的特征都做了参数化关联，调整参数时不会出现特征断裂、曲面失真的问题，能保证调整后的透镜光学面始终保持连续顺滑，满足光学元件的表面精度要求。在实际使用中，这款可调结构可以帮助光学设计人员快速验证不同参数下的透镜光学效果，无需在多个固定参数透镜之间反复选型测试，尤其适合项目前期的光路方案验证阶段，能有效降低光学方案的试错成本，缩短产品的研发周期。
