带声光交互功能的智能卡戎箱体结构设计

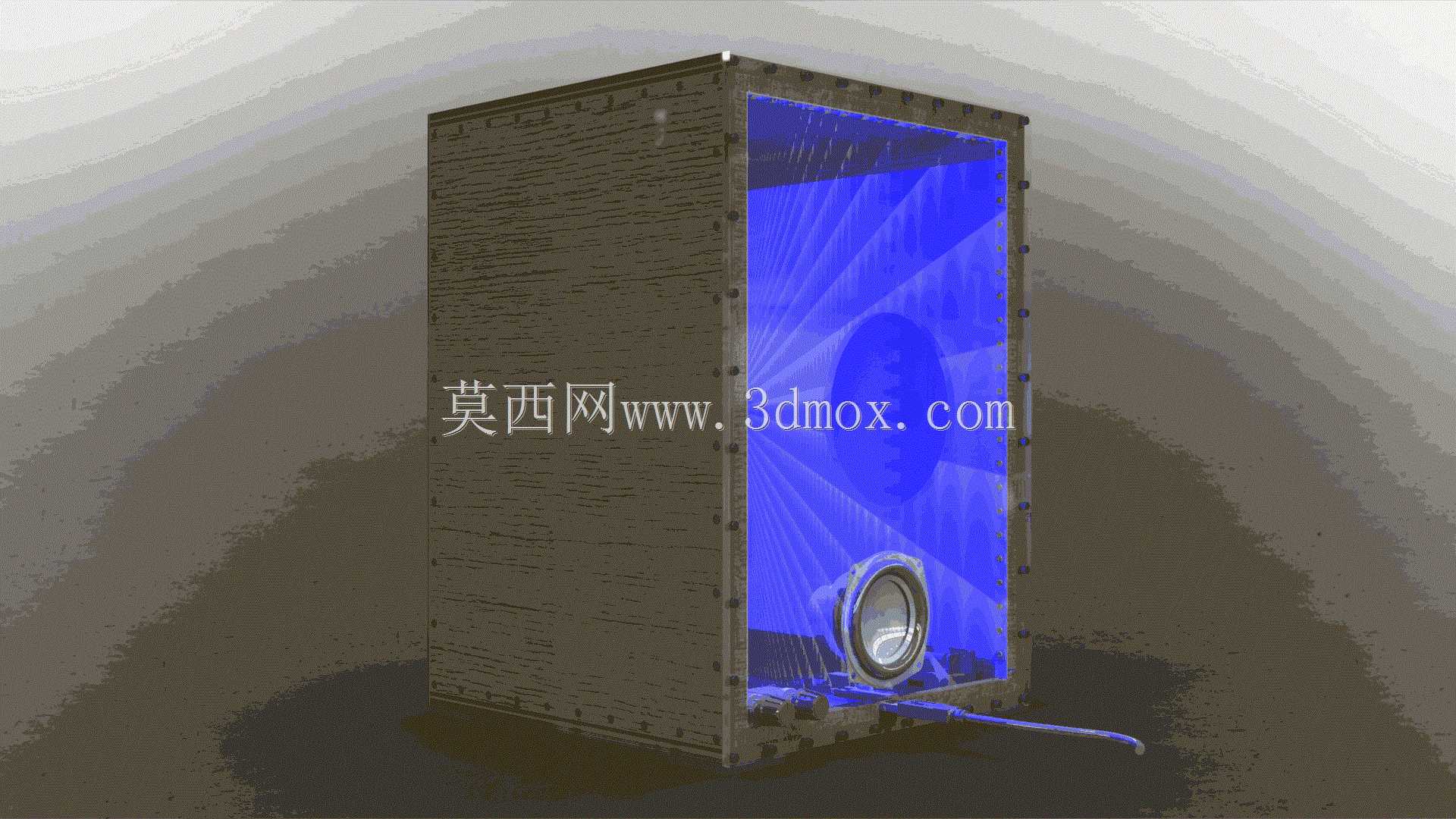

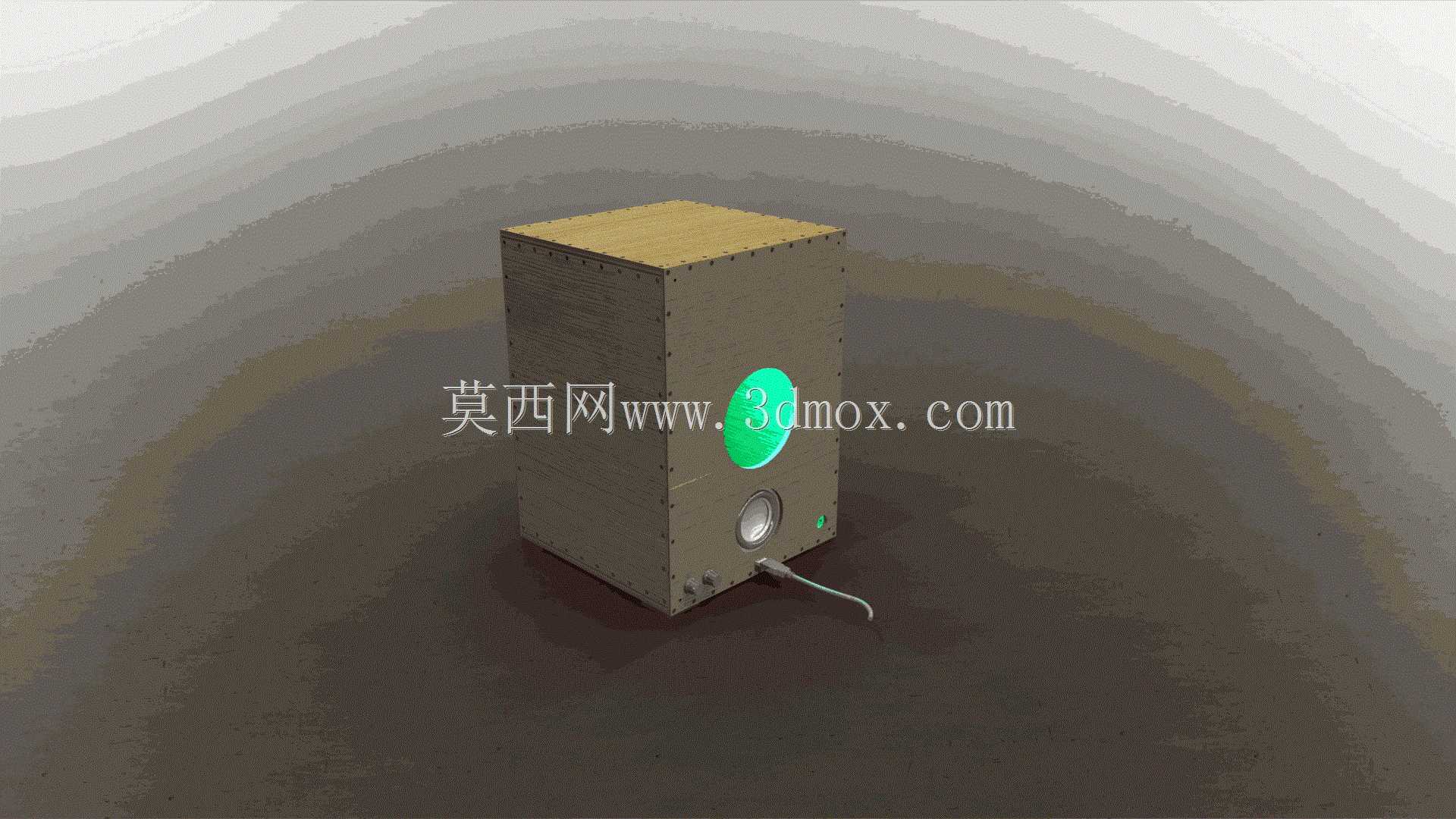

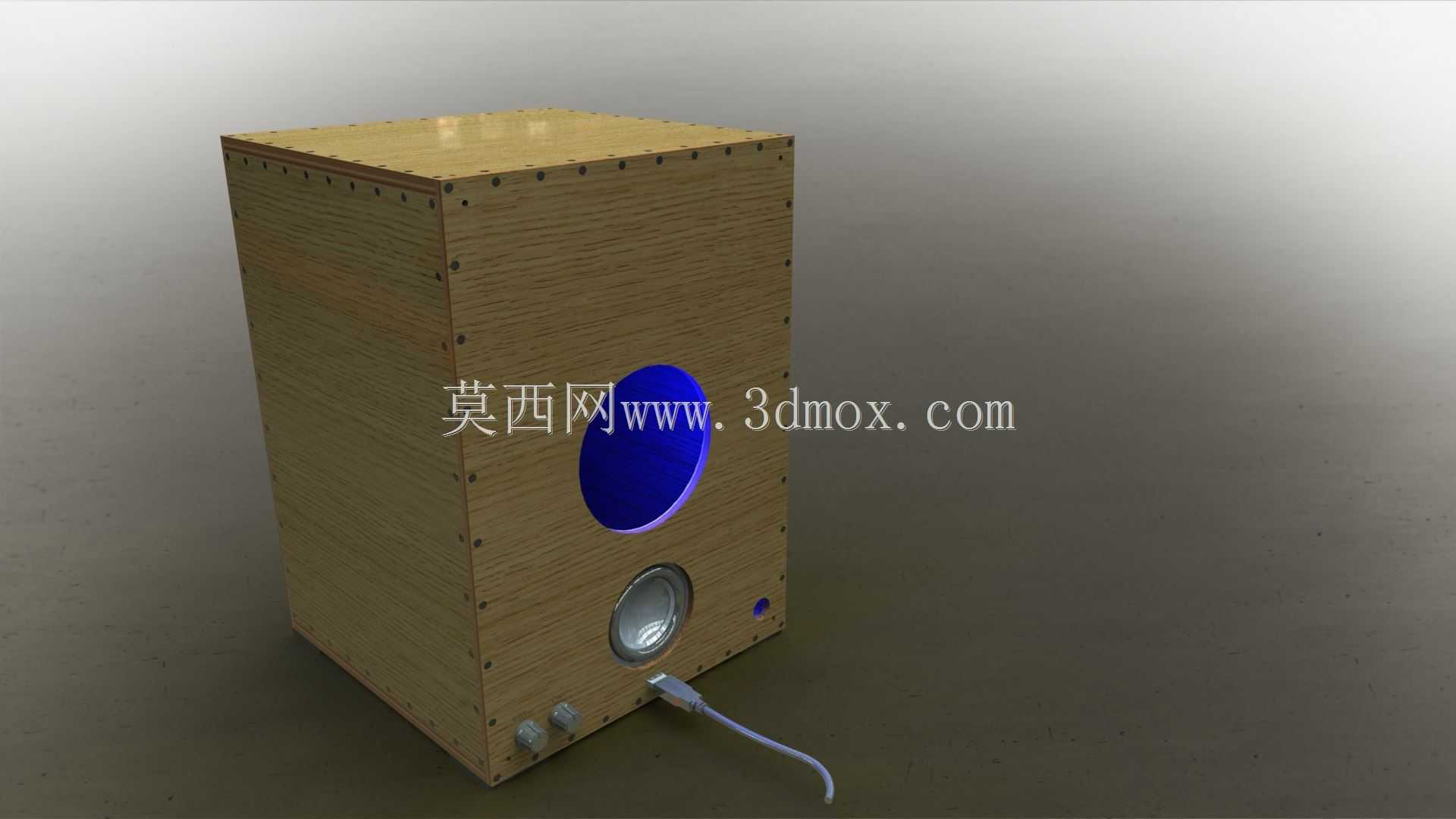

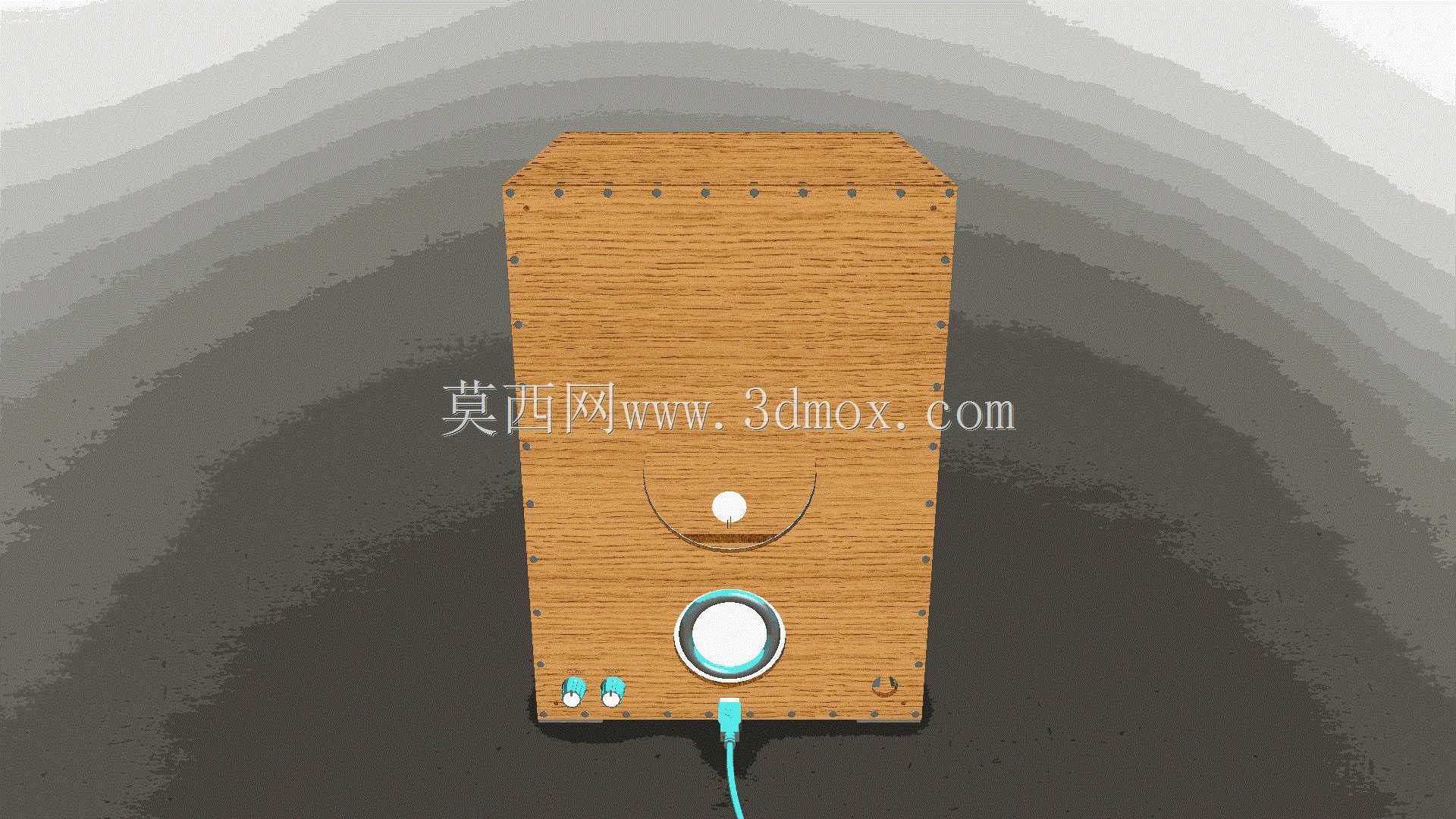

　　这款智能卡戎箱体的设计，最初面向小型打击乐演奏场景的互动演出需求，区别于传统实木卡戎仅靠敲击发声的单一功能，在保留原有打击共鸣结构的基础上，集成了压电拾音、声纹识别与灯光反馈模块，可适配livehouse小型演出、街头艺术展演、互动音乐体验展等多类场景，演奏时无需额外外接拾音与灯光控制设备，即可实现敲击音量、音色与灯光色彩、动态的同步匹配，降低现场演出的设备布线与调试成本。

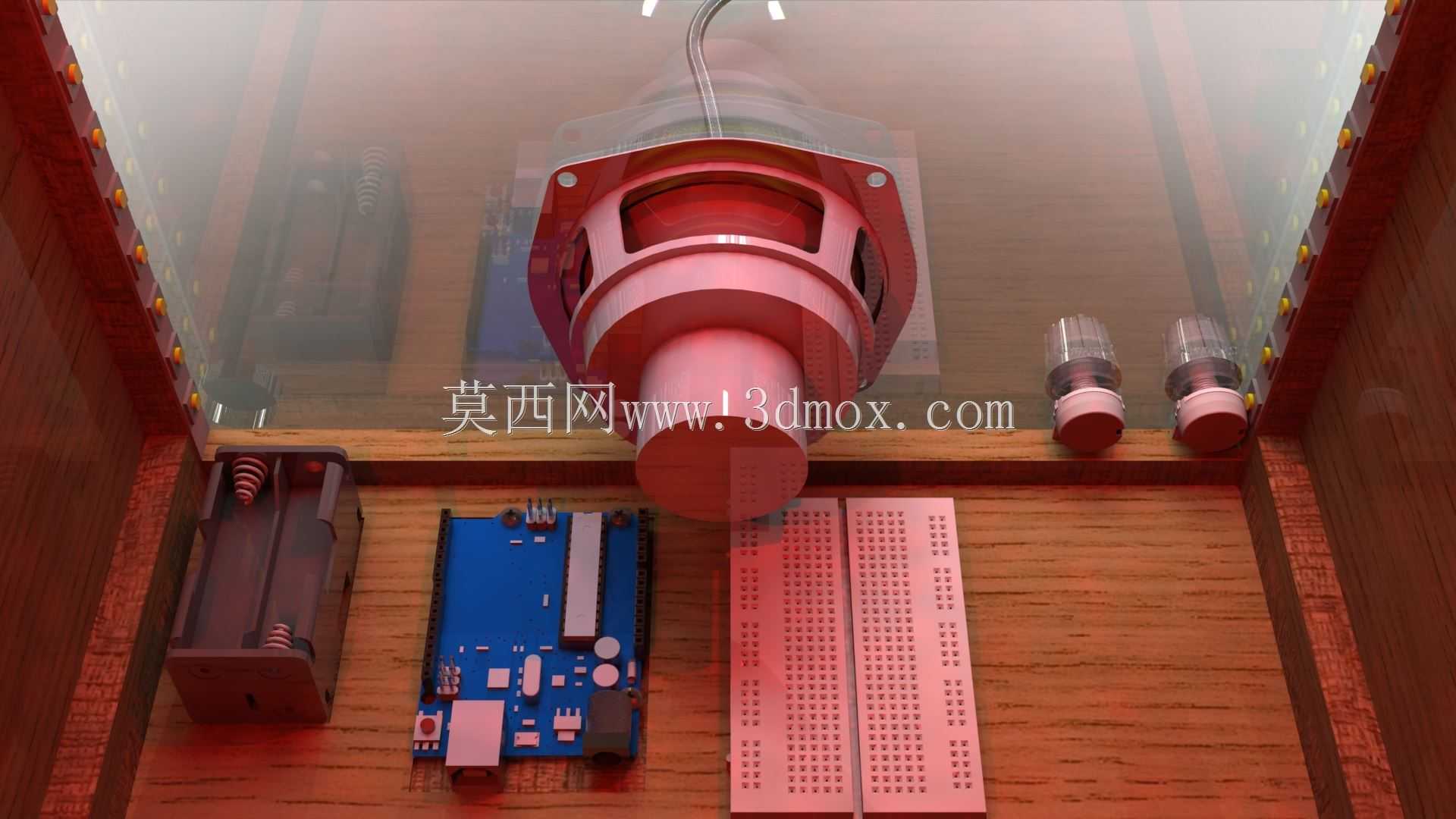

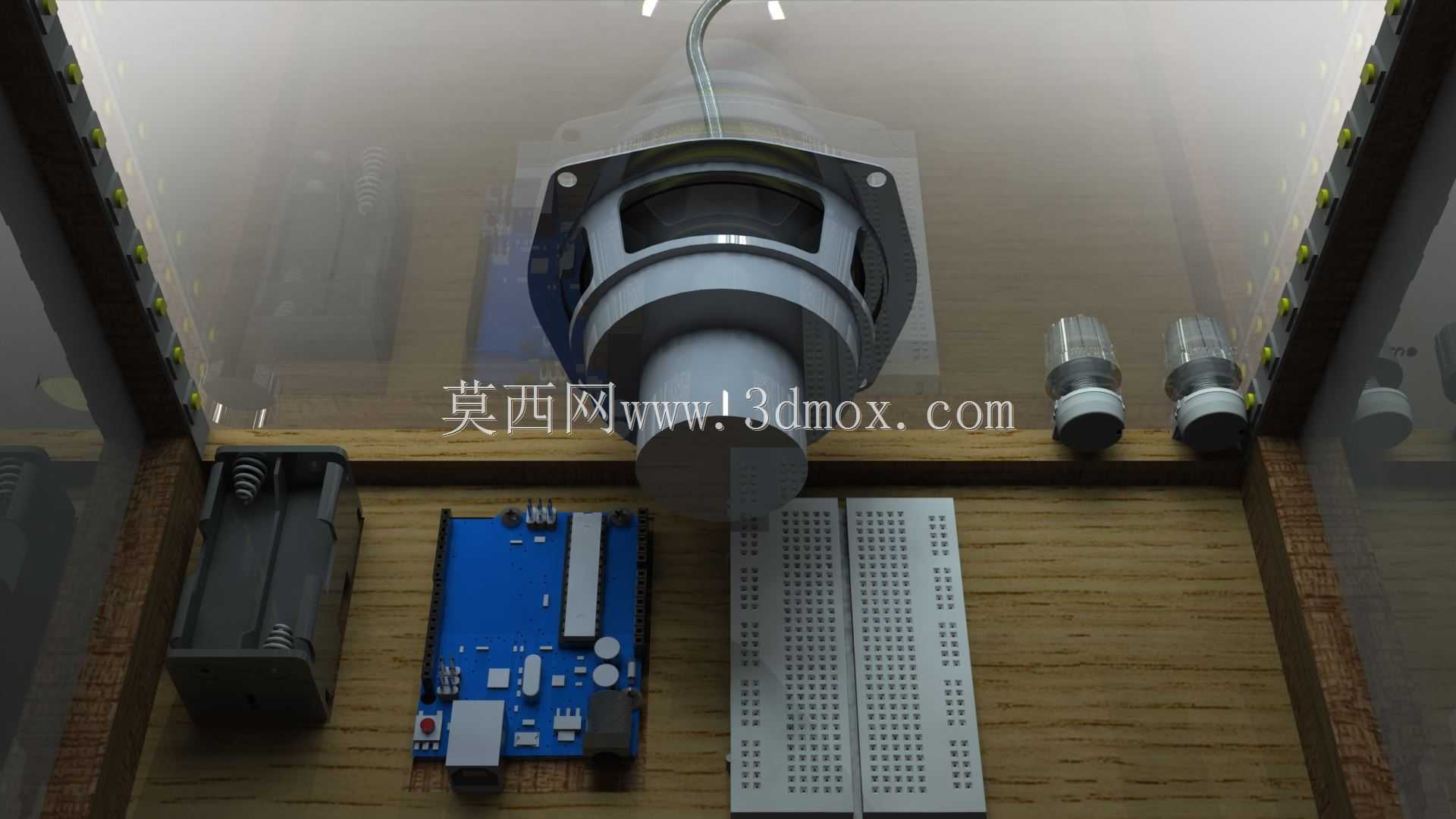

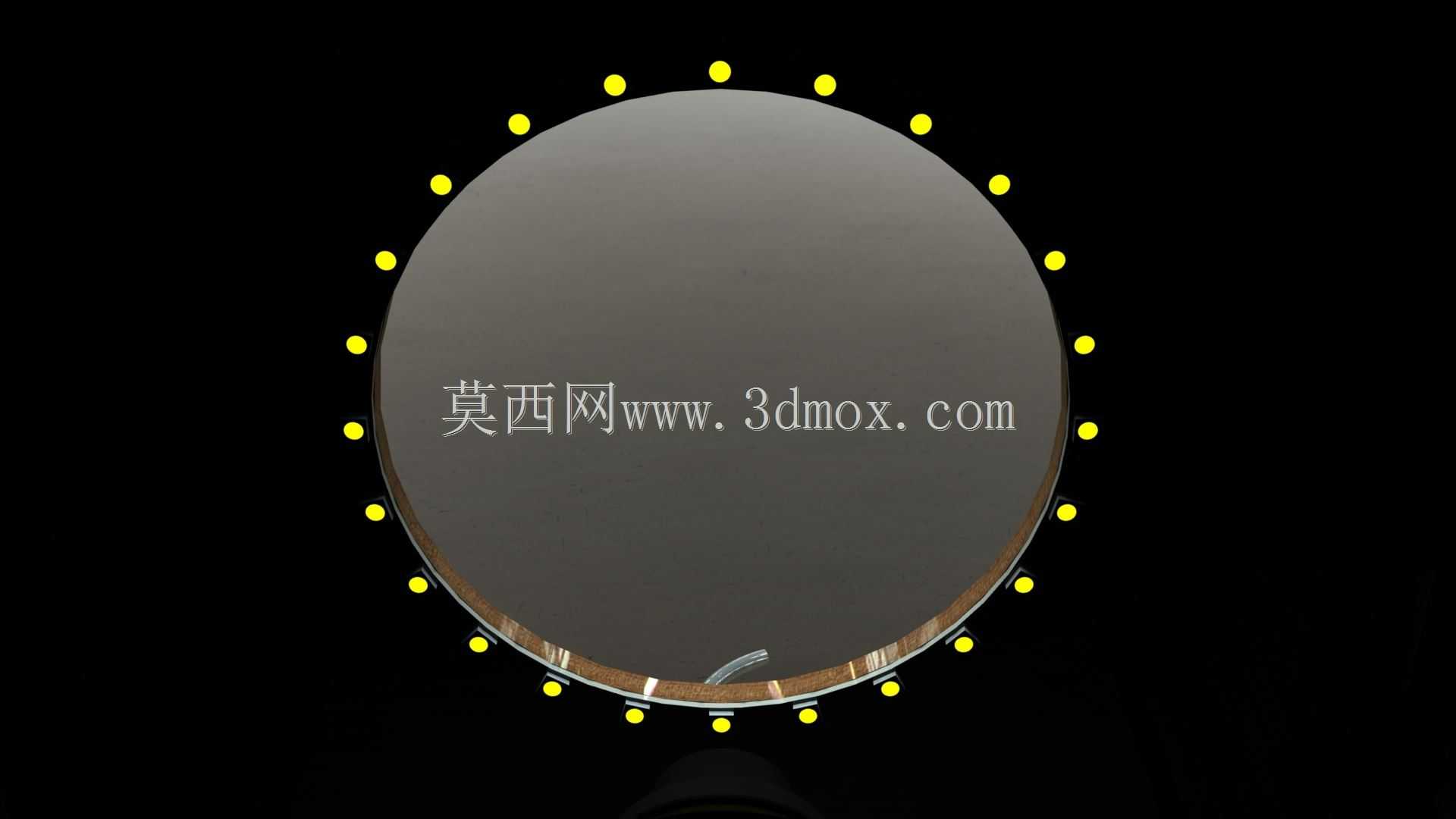

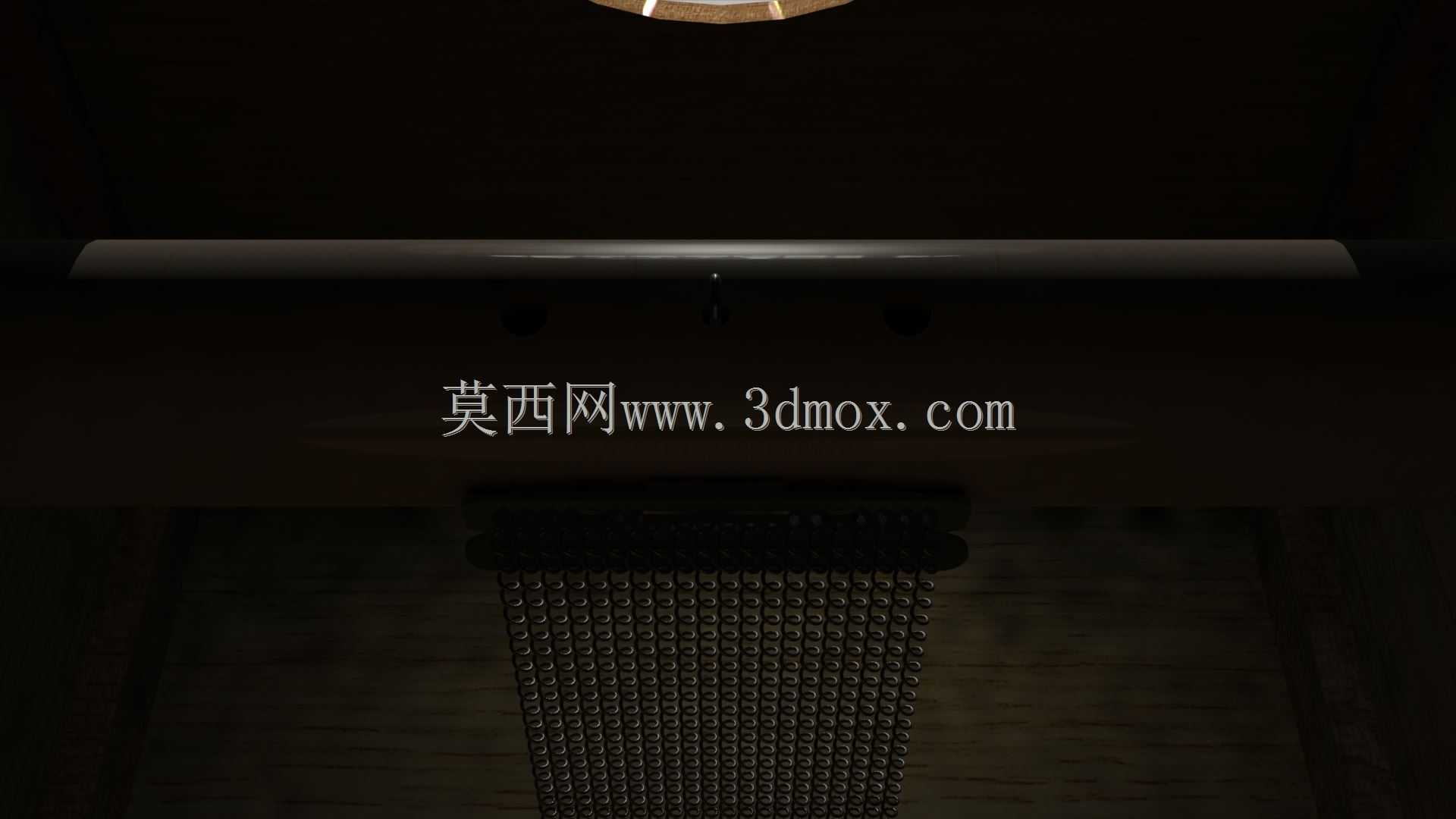

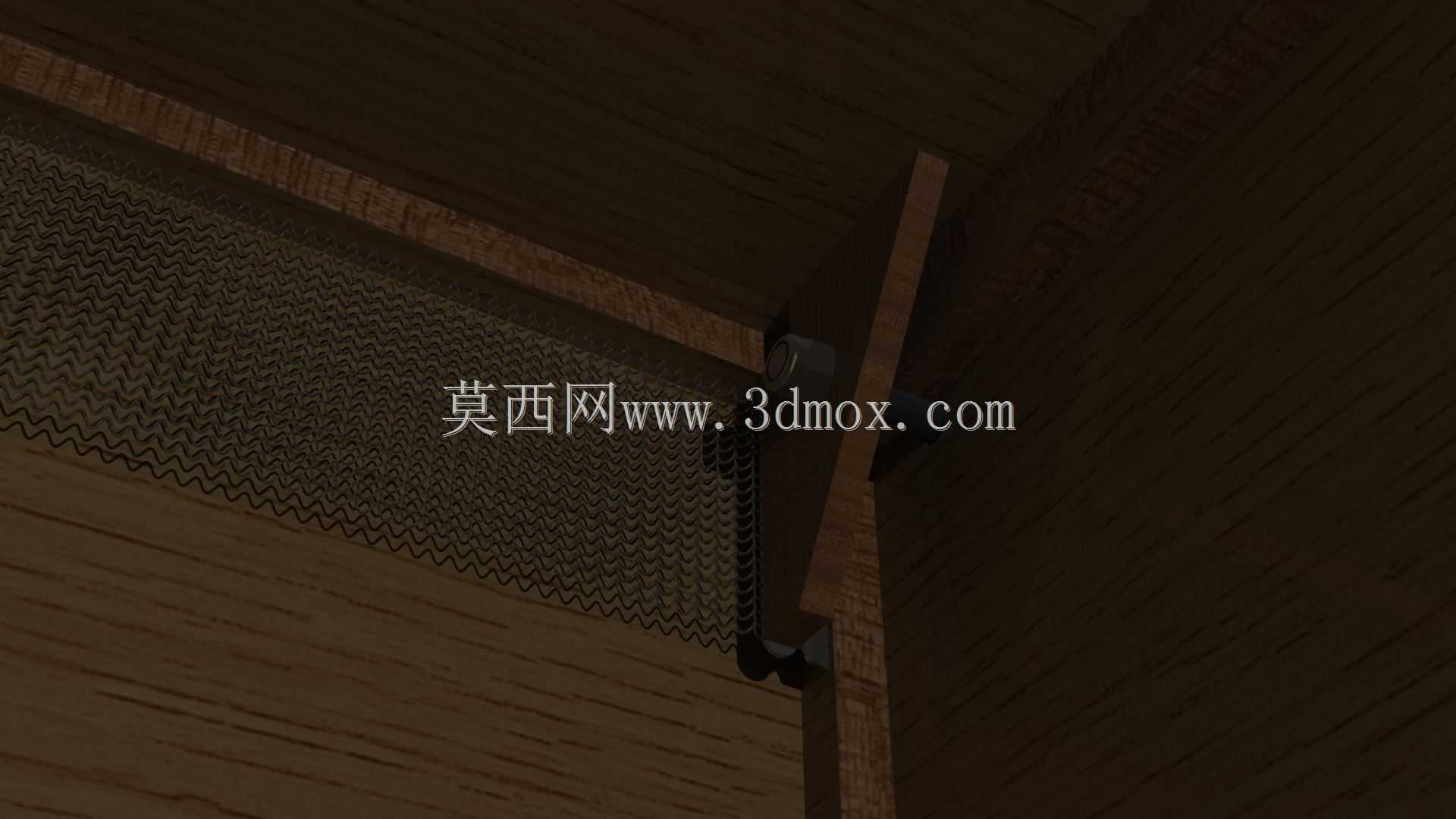

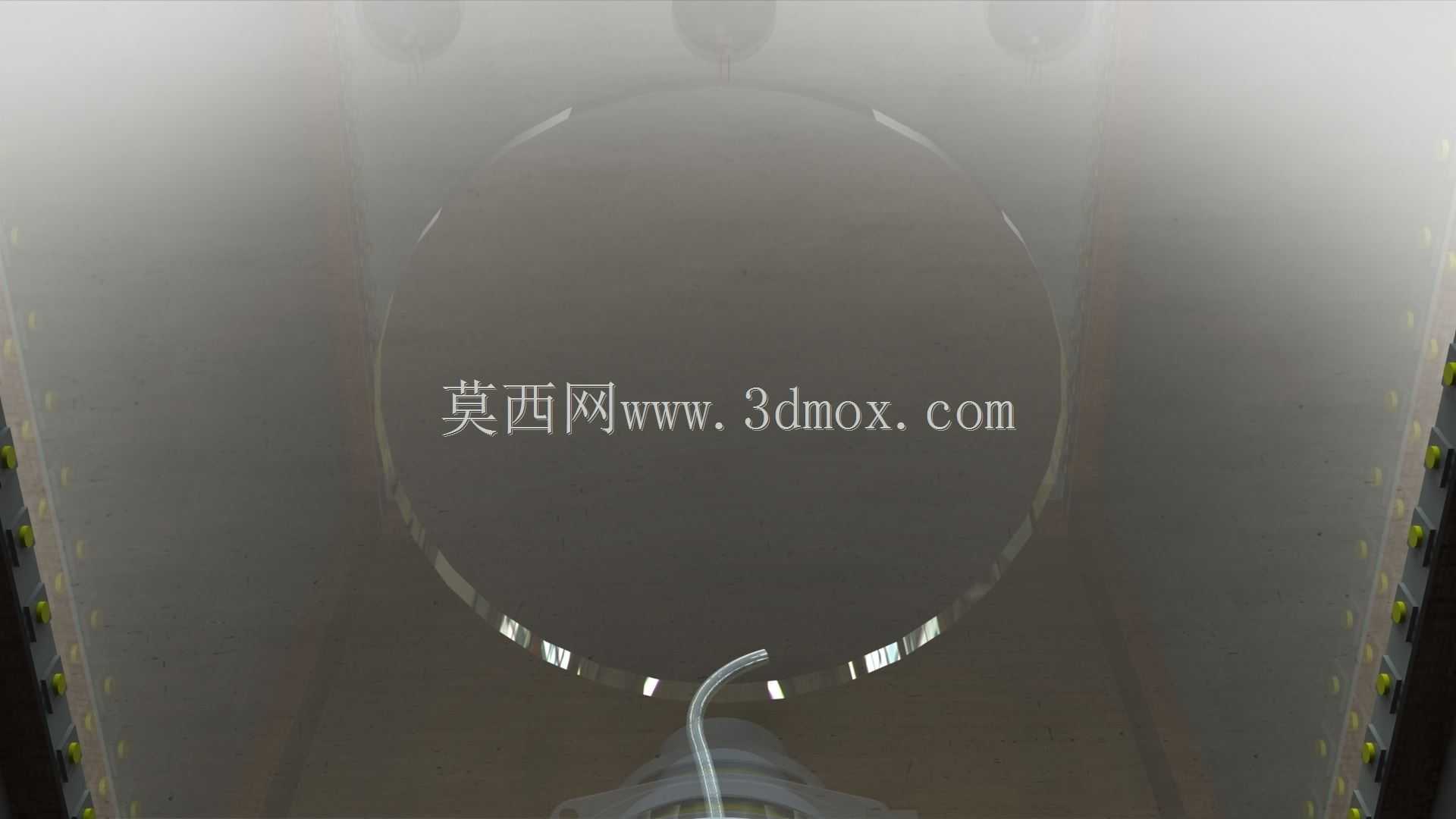

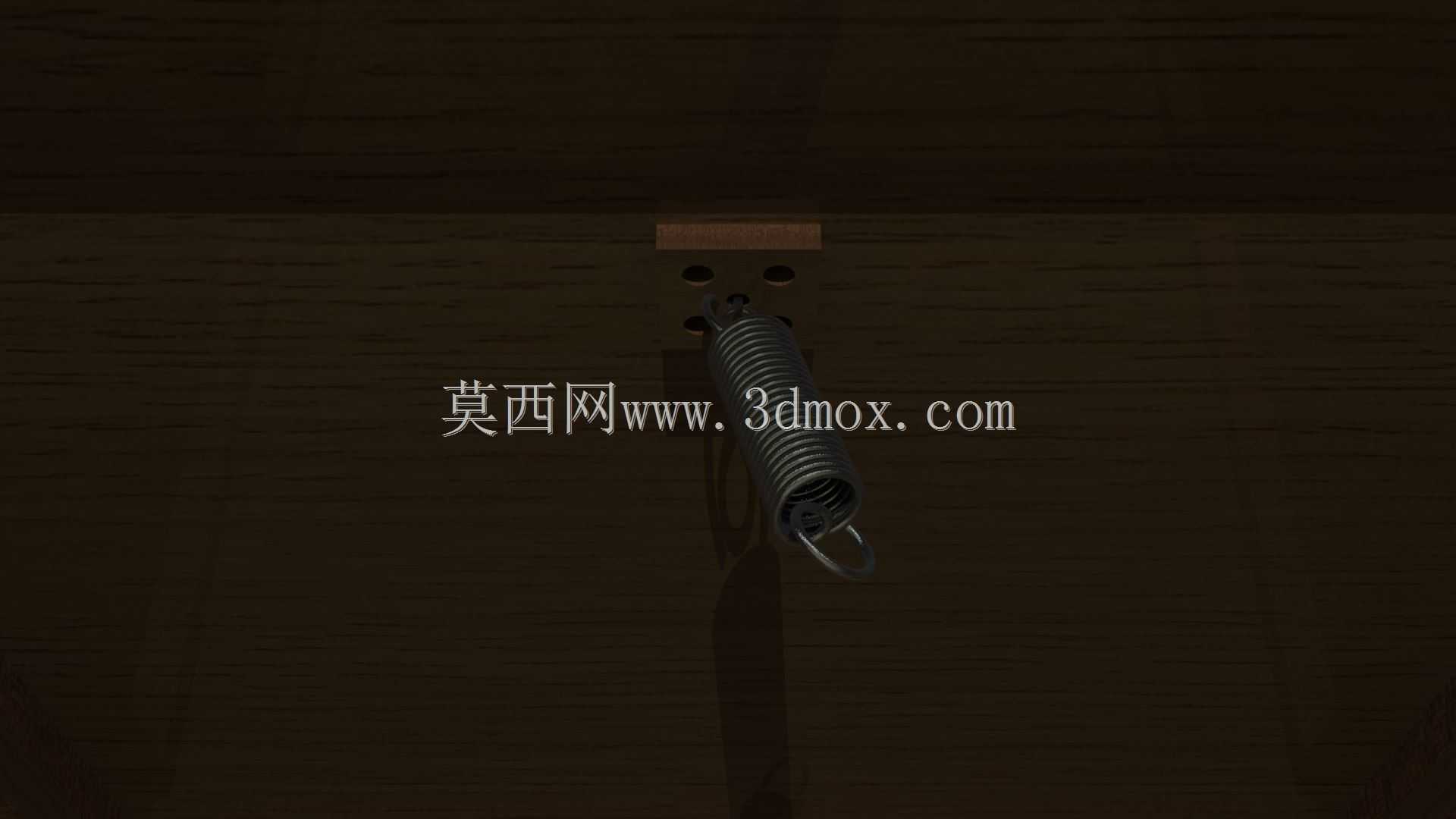

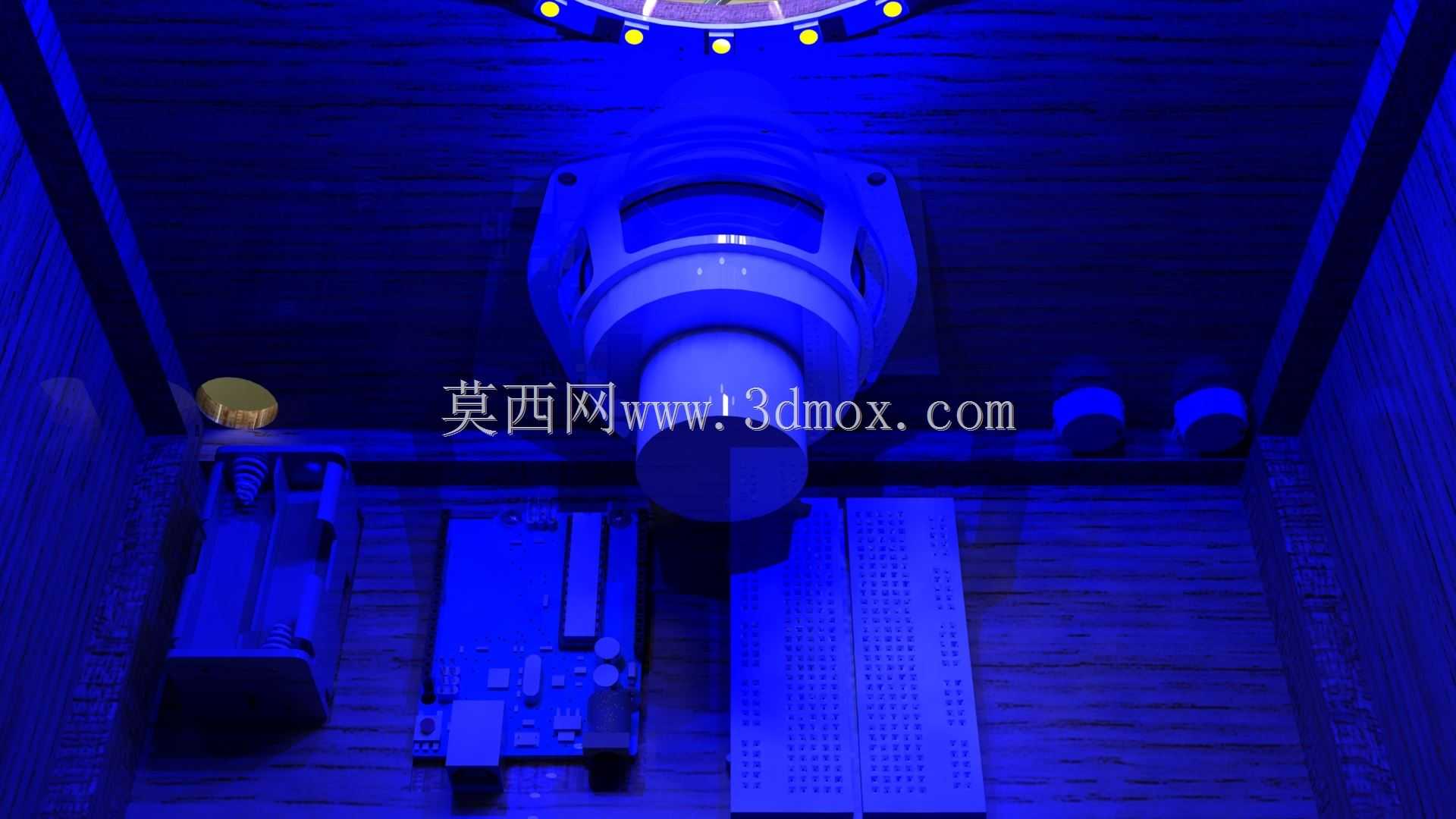

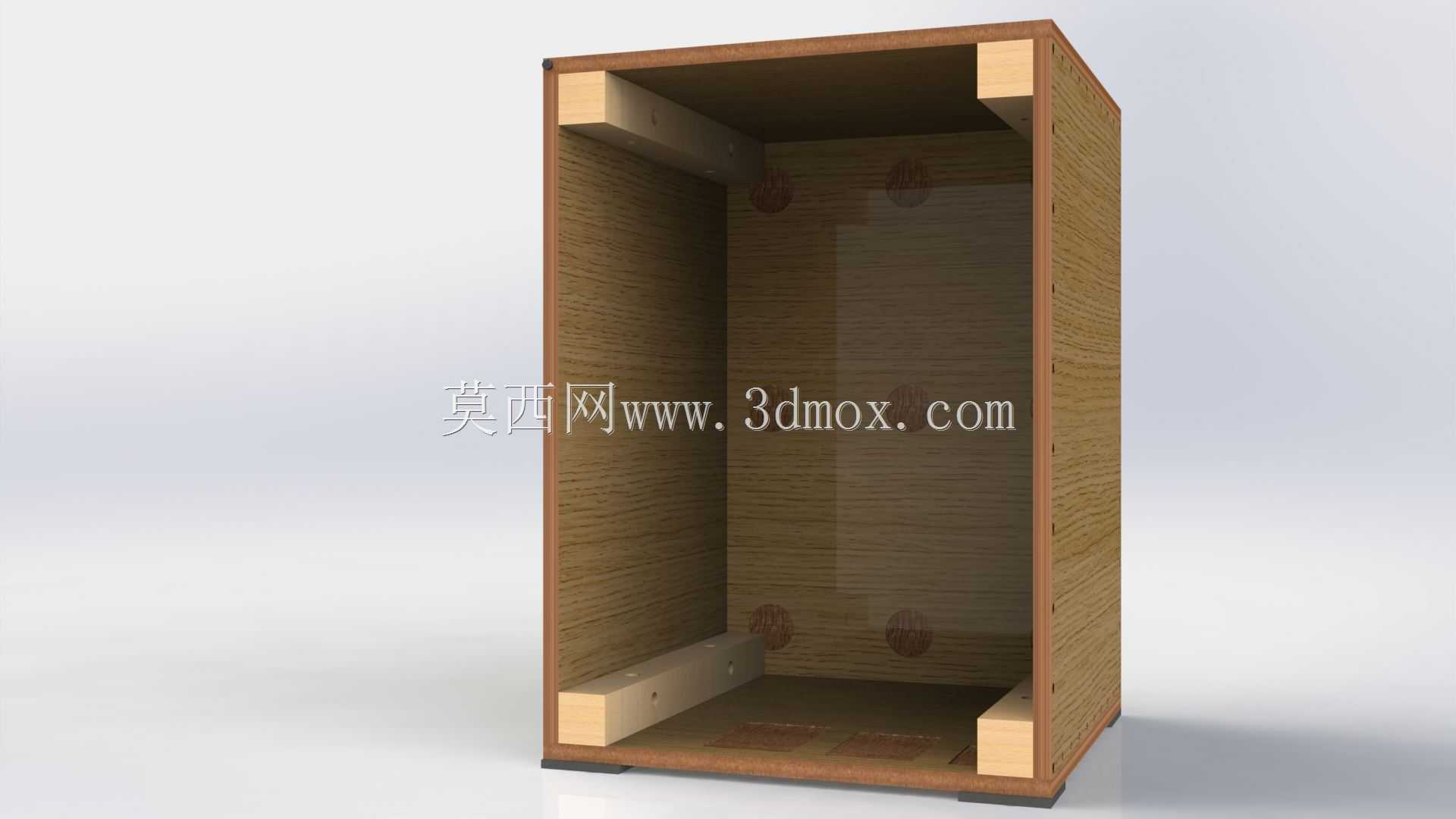

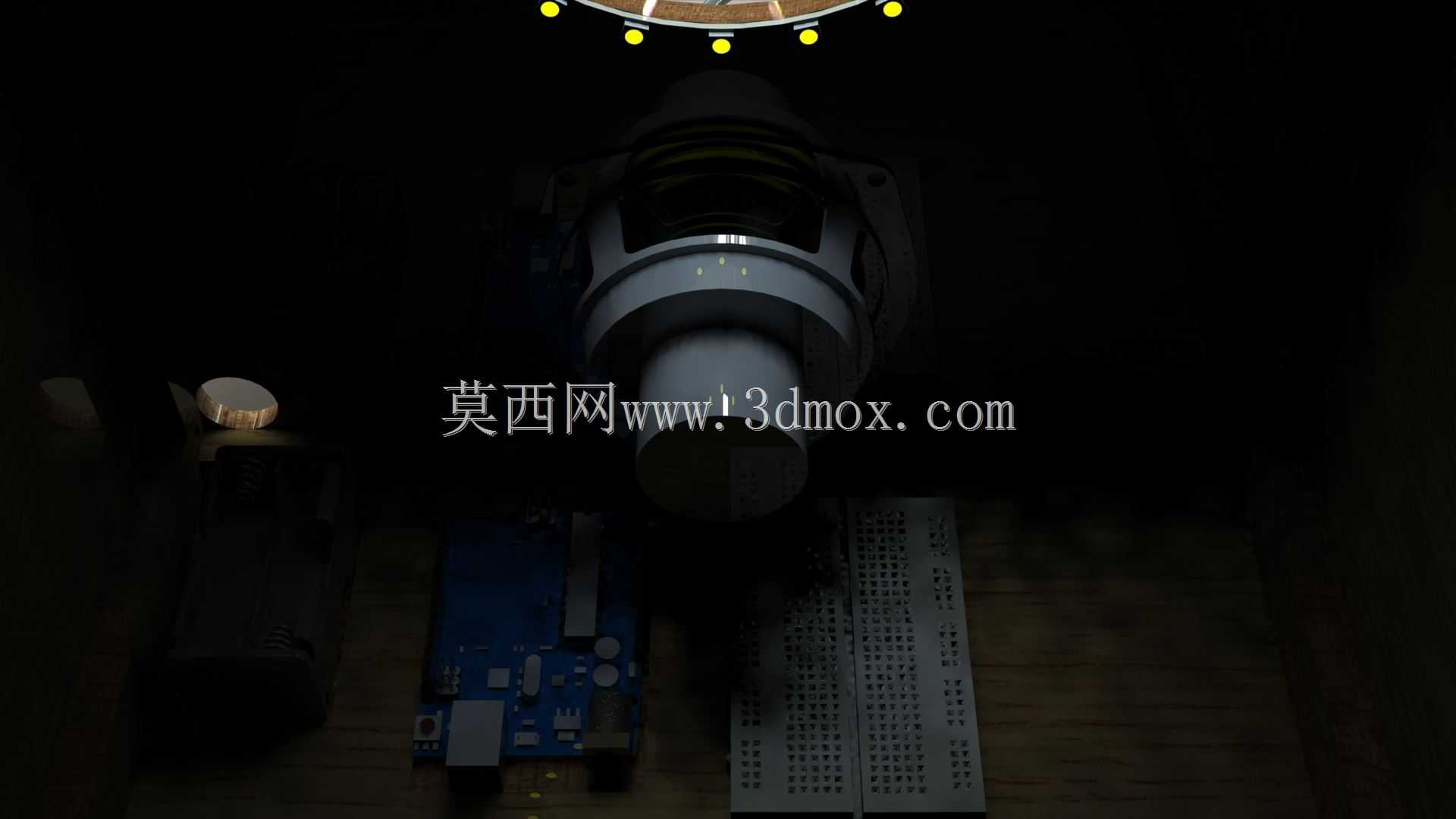

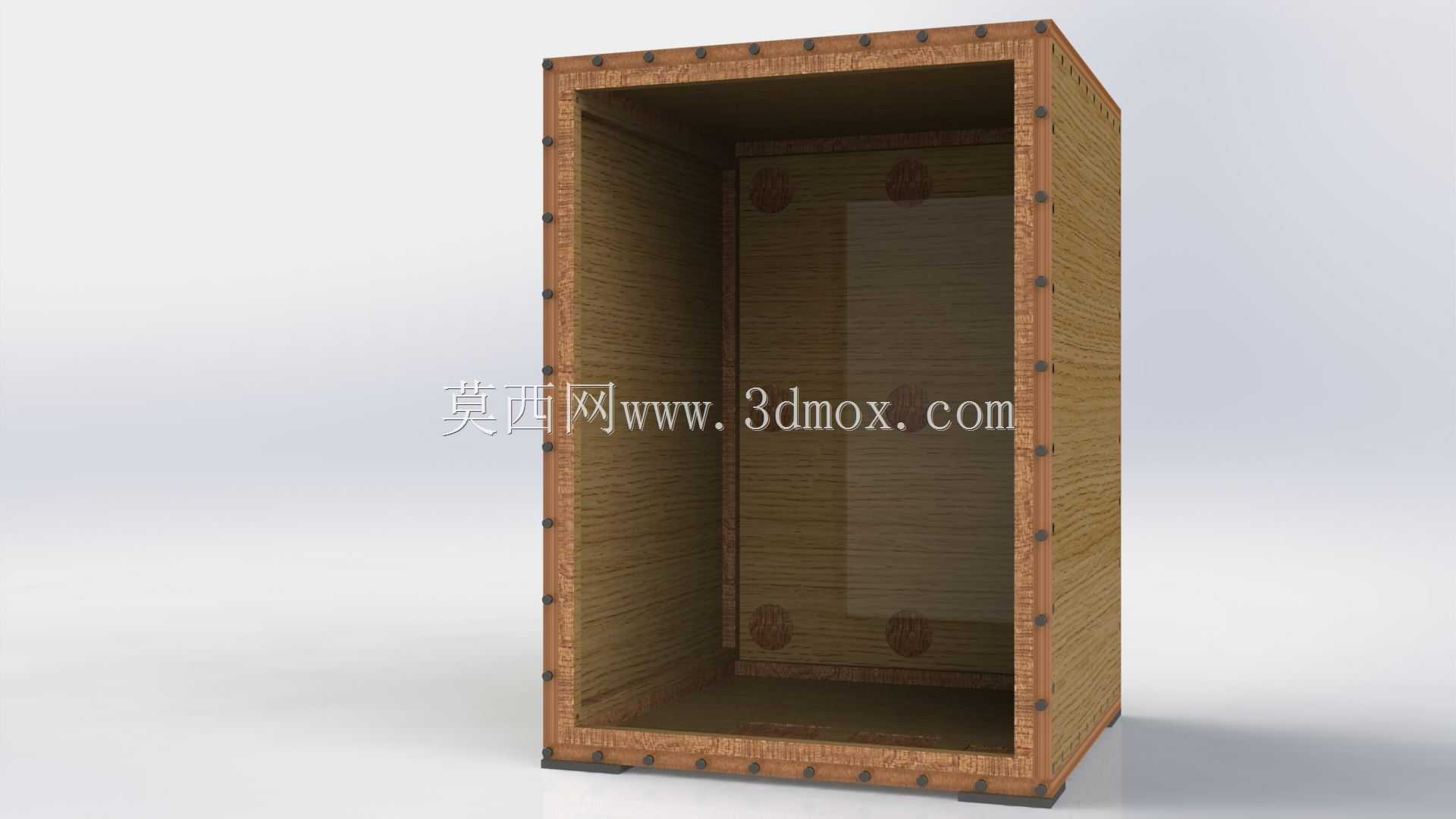

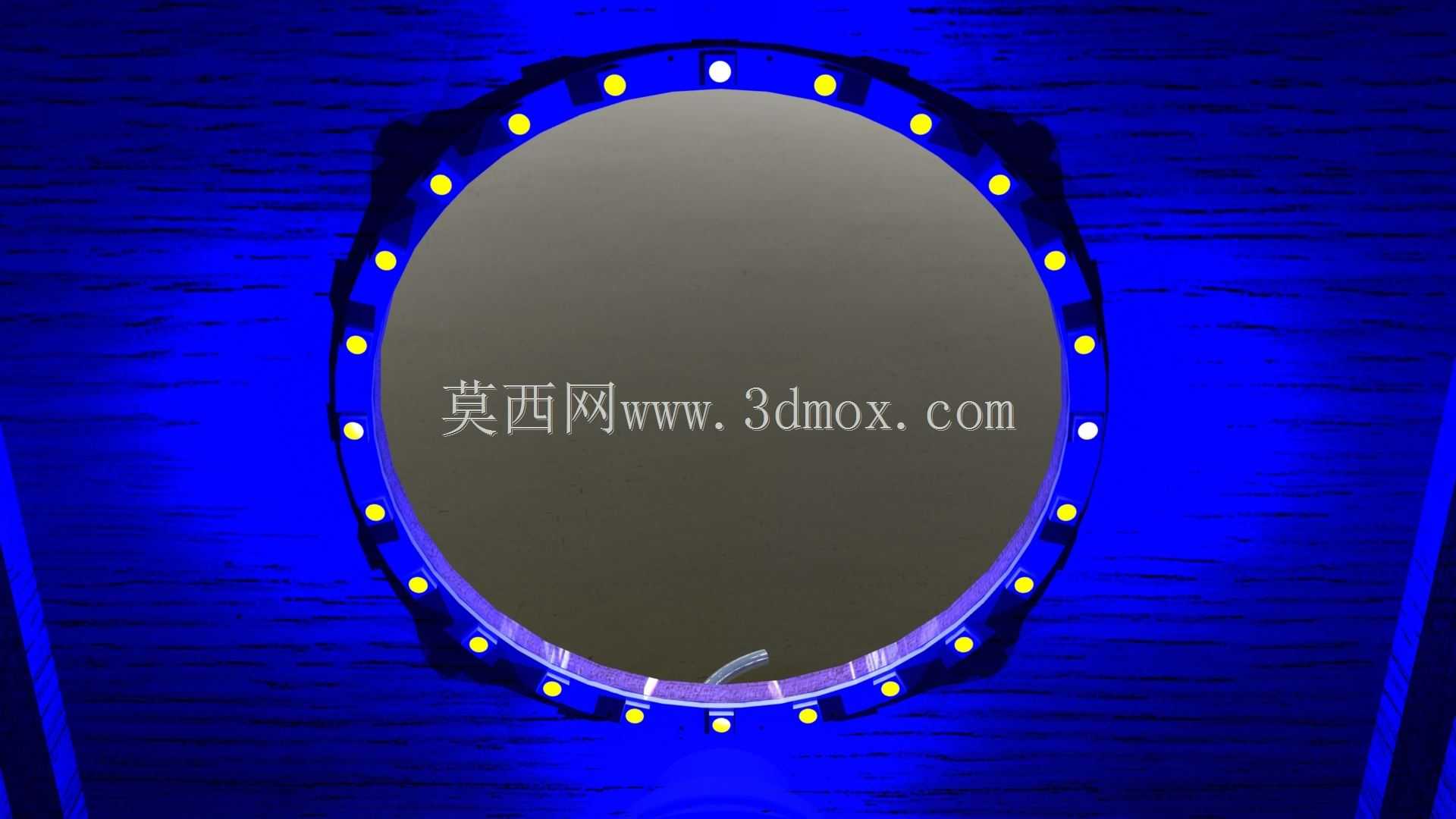

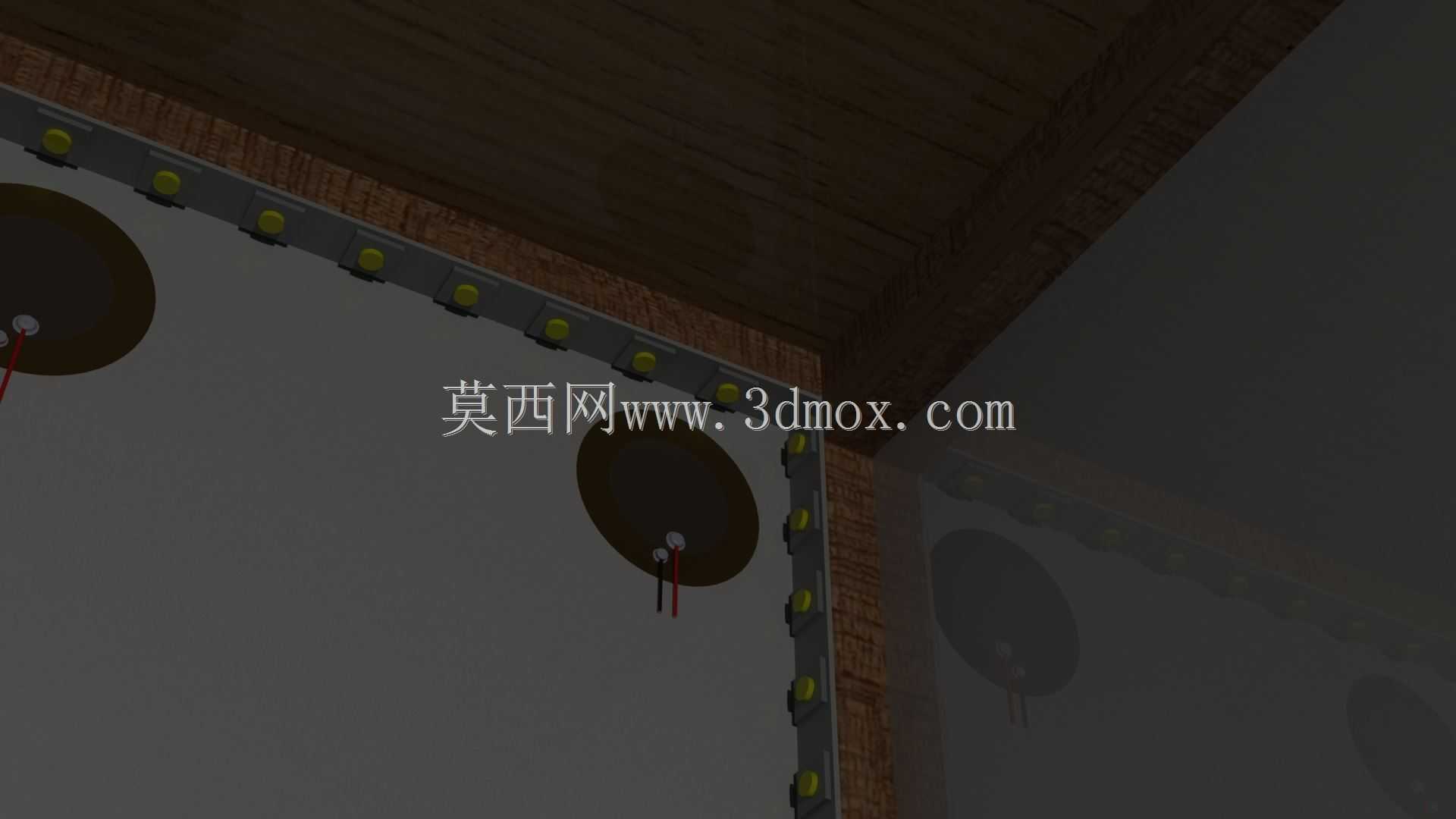

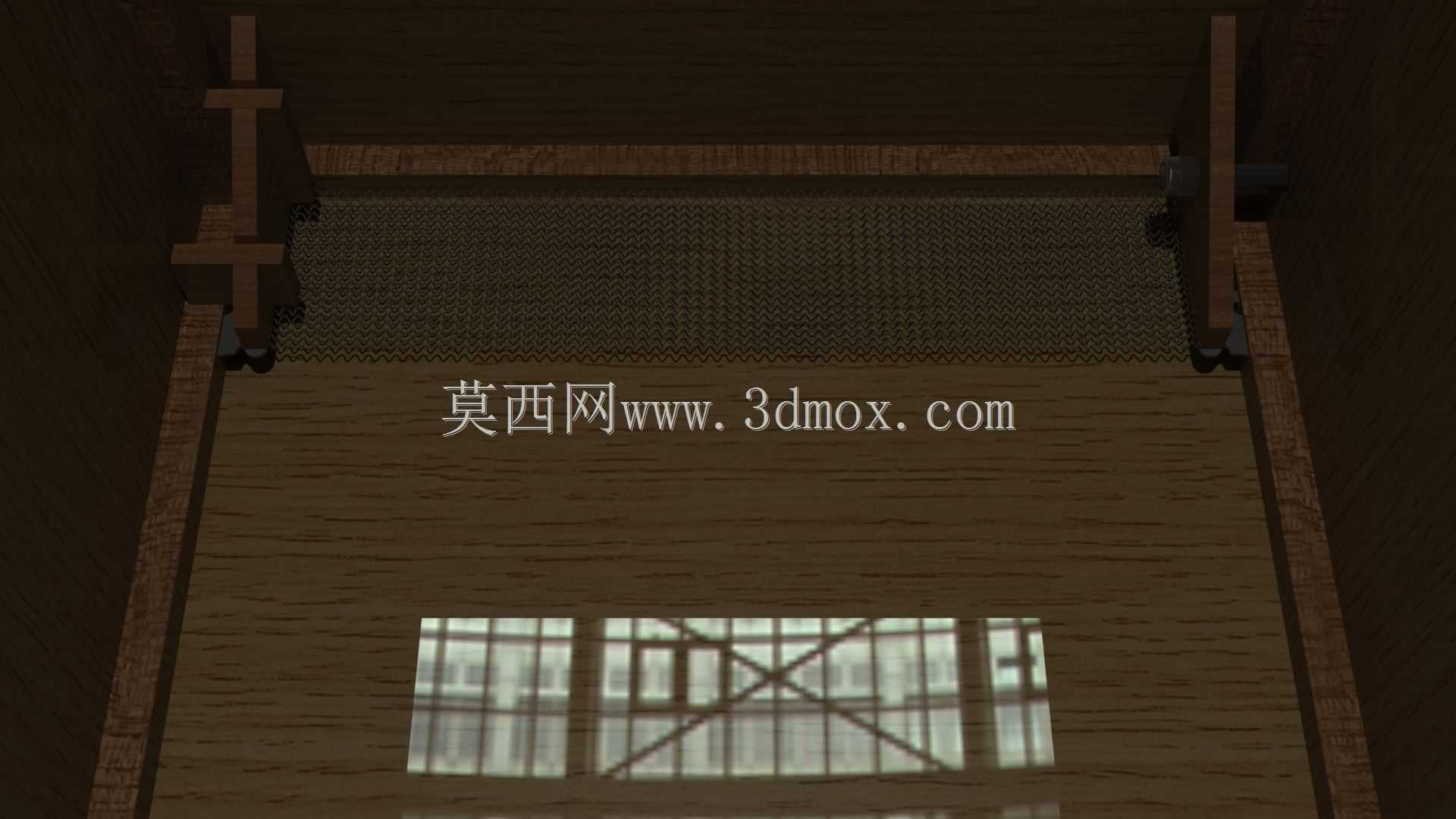

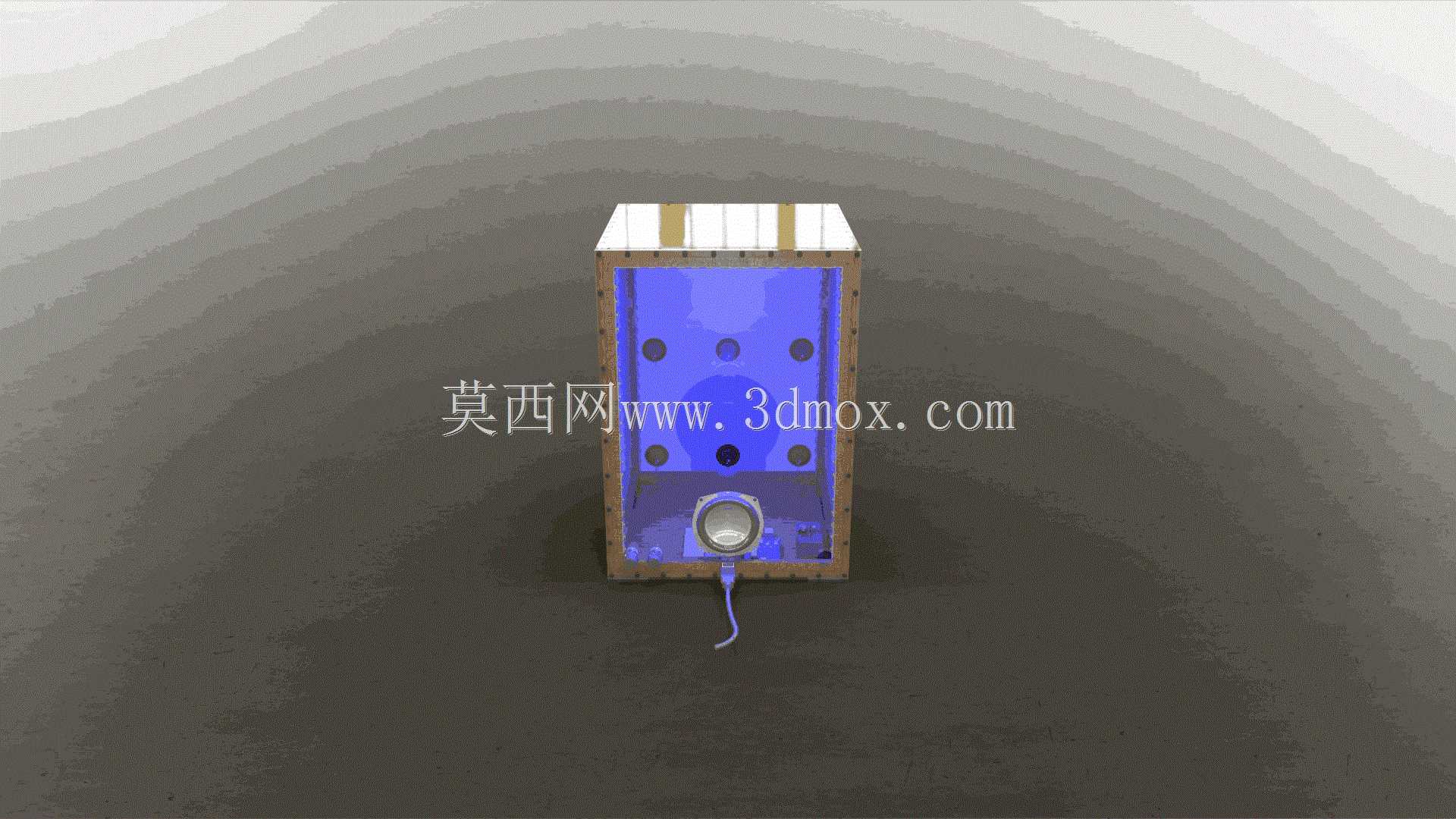

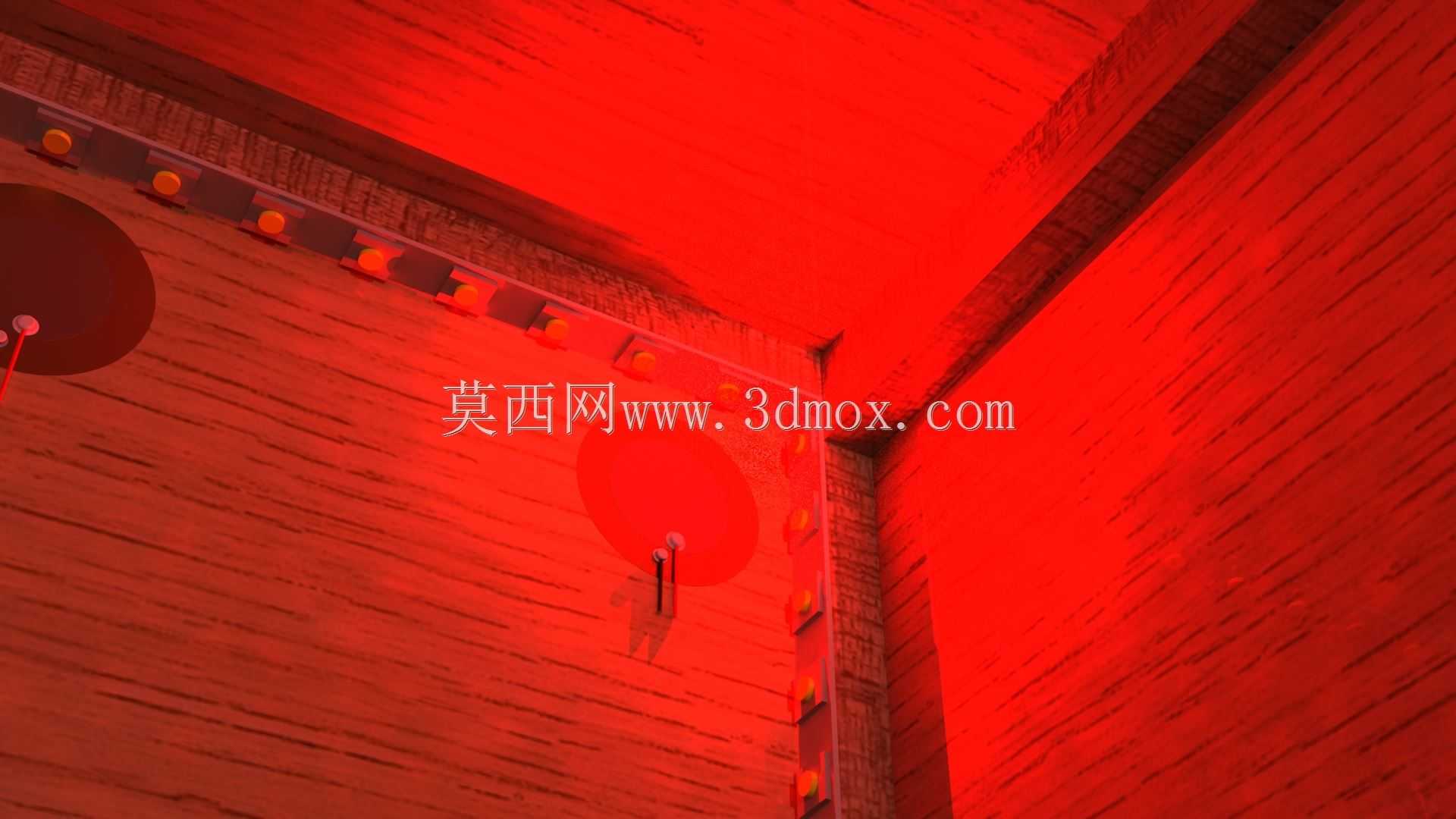

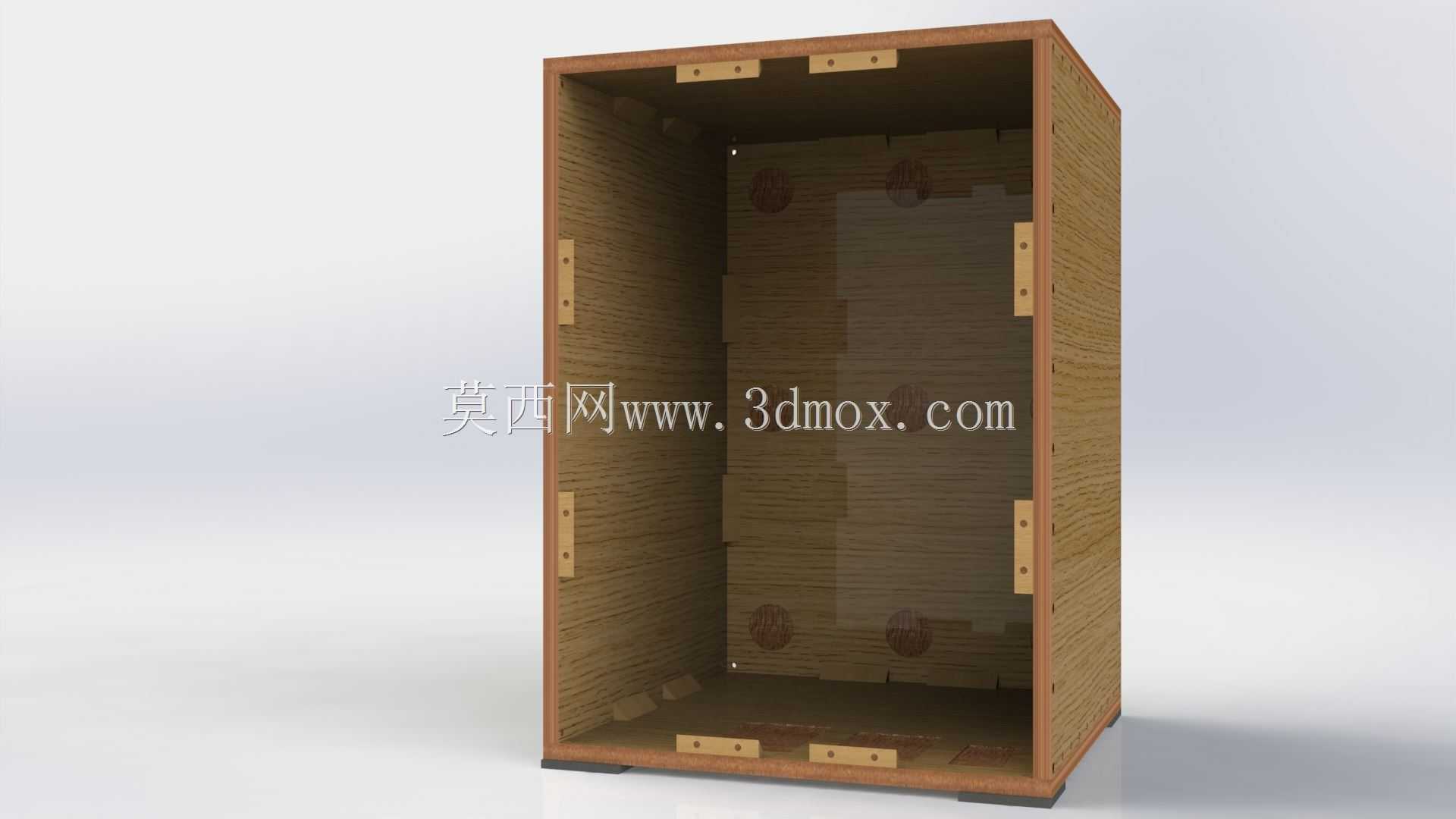

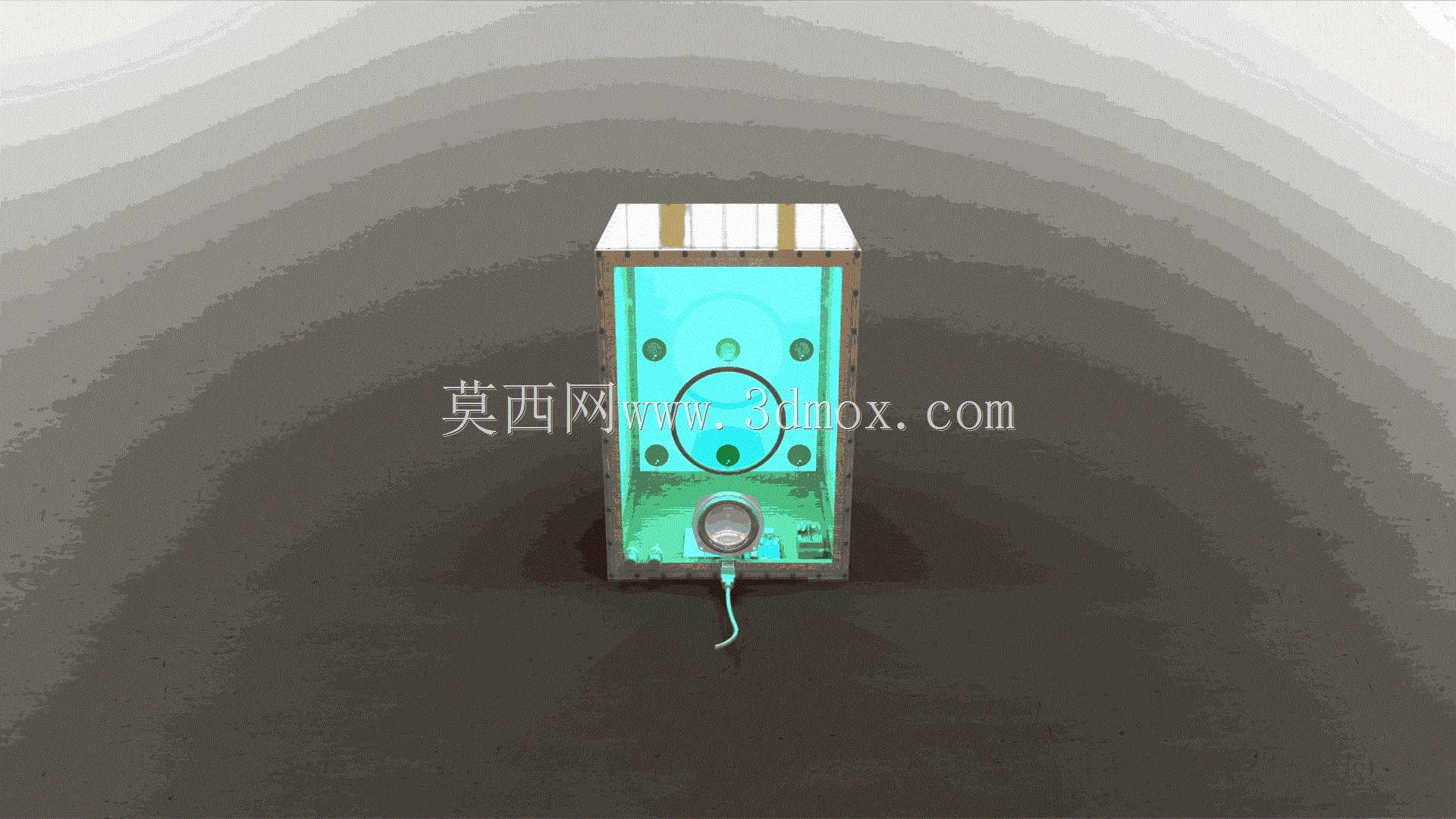

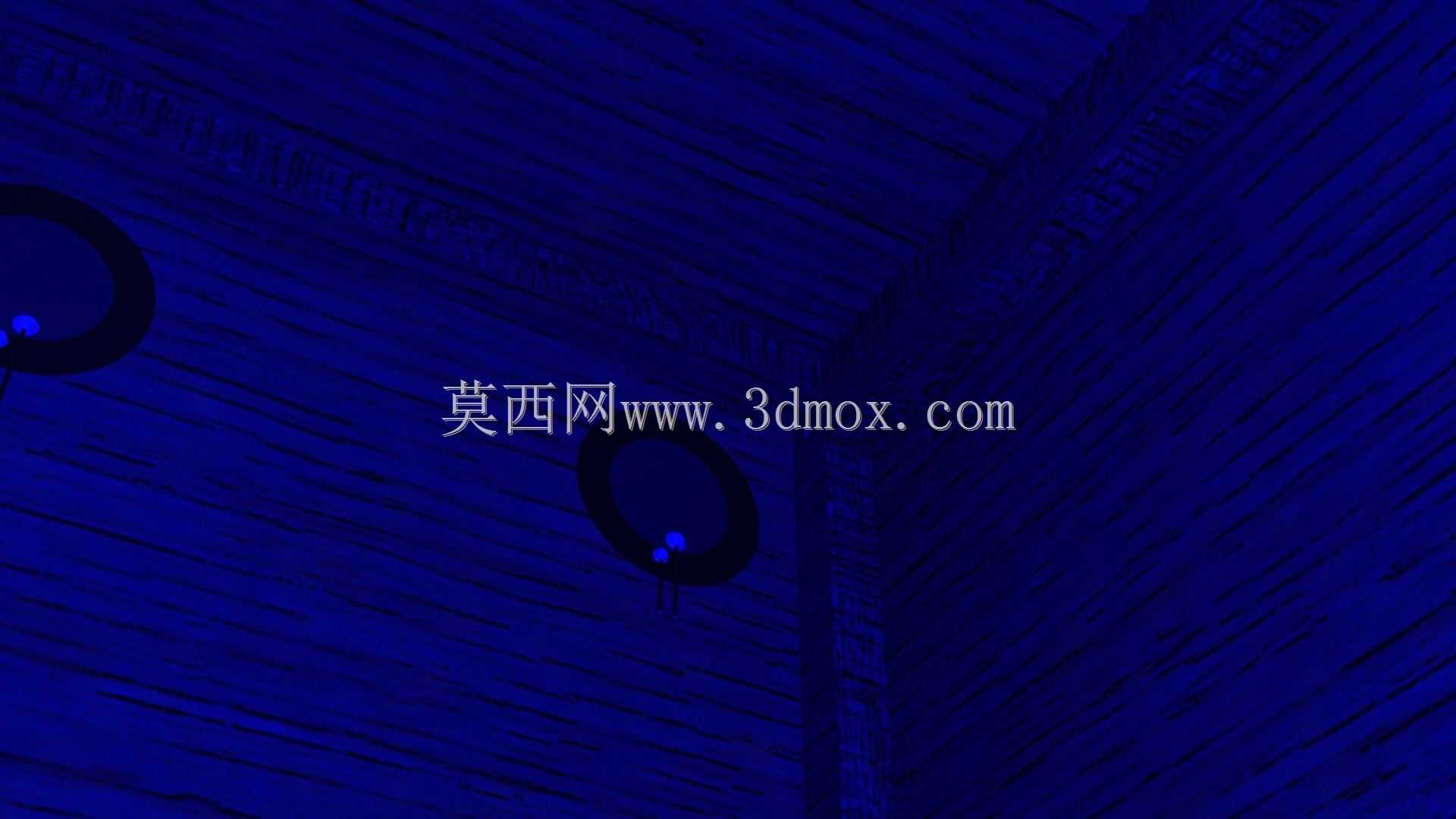

　　从结构设计逻辑来看，整体采用激光切割板材拼接的工艺路线，所有板件的连接孔位、拼接榫口均做了公差适配设计，板件边缘预留0.15mm的激光烧蚀补偿量，拼接时无需额外粘接辅助即可实现紧配，后续拆装维护内部电子元件时，只需拆除侧边的固定铆钉即可分离面板，不会破坏箱体整体的共鸣结构。箱体内部预留了三层安装空间，最底层为共鸣腔，保留传统卡戎的弦列安装位，弦距与敲击面的距离可通过侧边的调节螺栓微调，适配不同演奏者的手感需求；中间层为电子元件安装仓，预留了压电元件、麦克风模块、控制电路板的固定孔位，孔位做了通用化设计，可兼容市面上主流的小型拾音模块与LED控制驱动板，安装时无需二次打孔；最上层为灯光模块安装区，沿箱体顶部与侧边的内槽预留了LED灯条与LED环的走线槽，走线槽宽度为8mm，可容纳3根并排的杜邦线，槽边做了圆角处理，避免穿线时割破线皮造成短路。

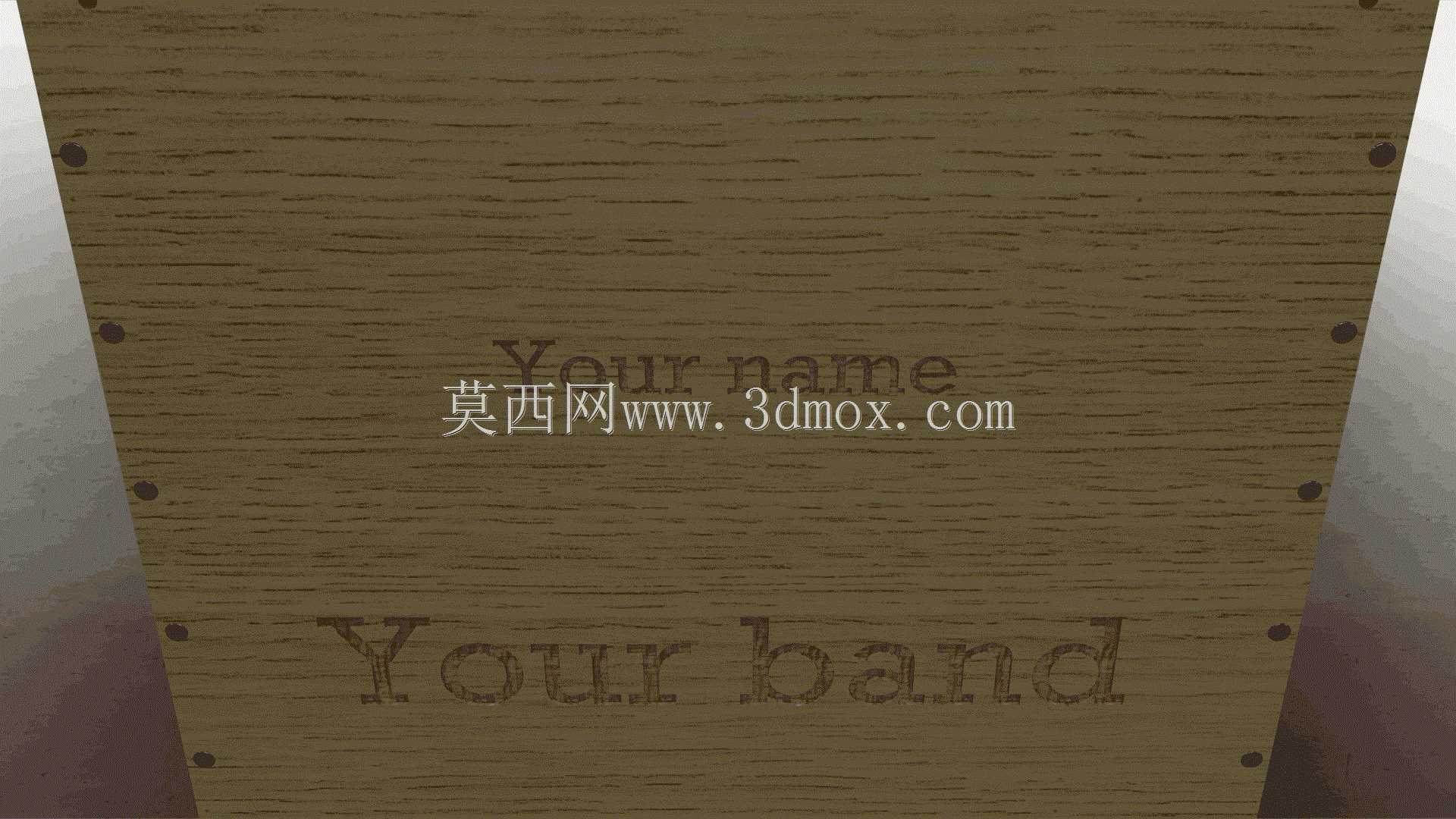

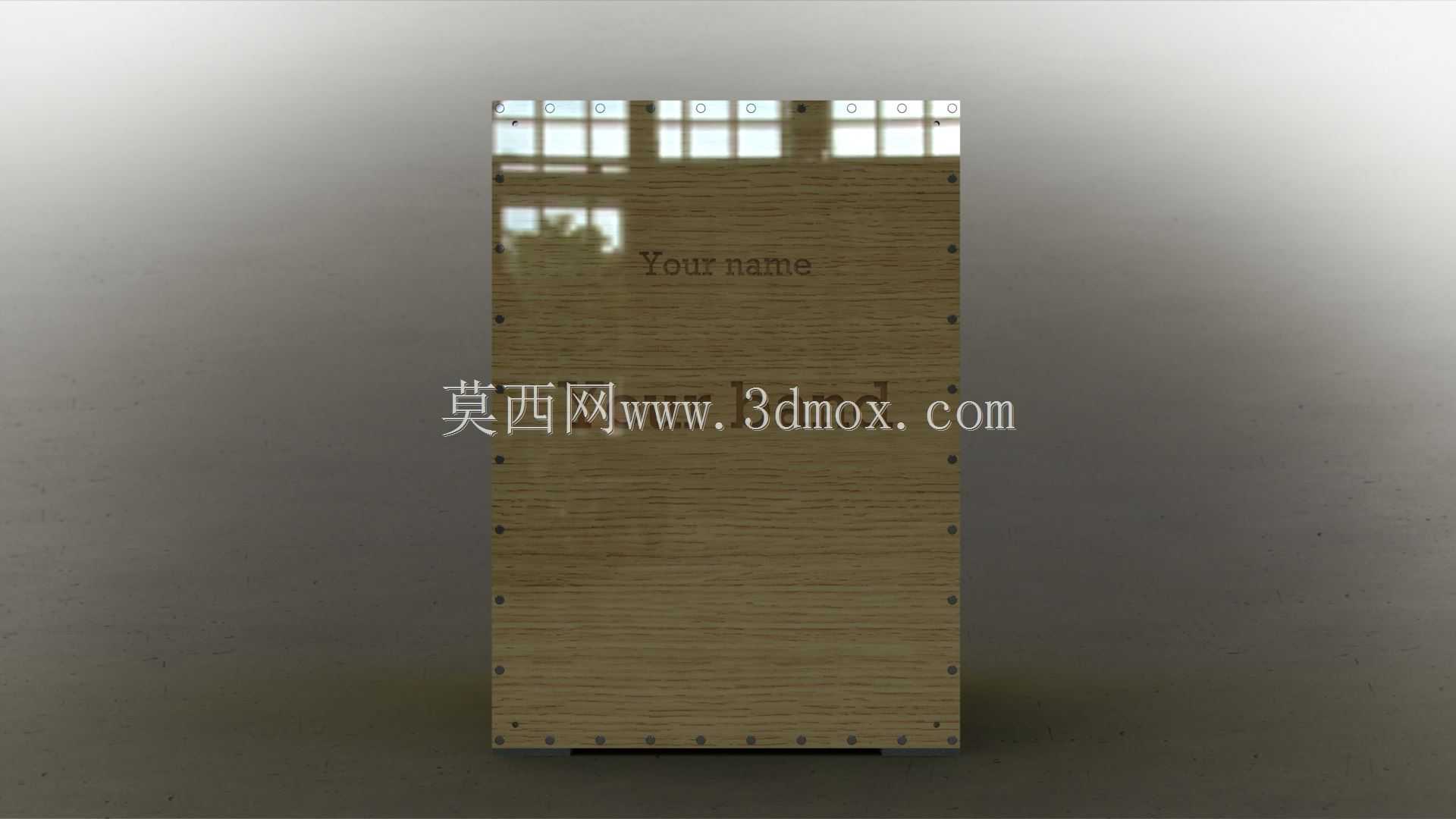

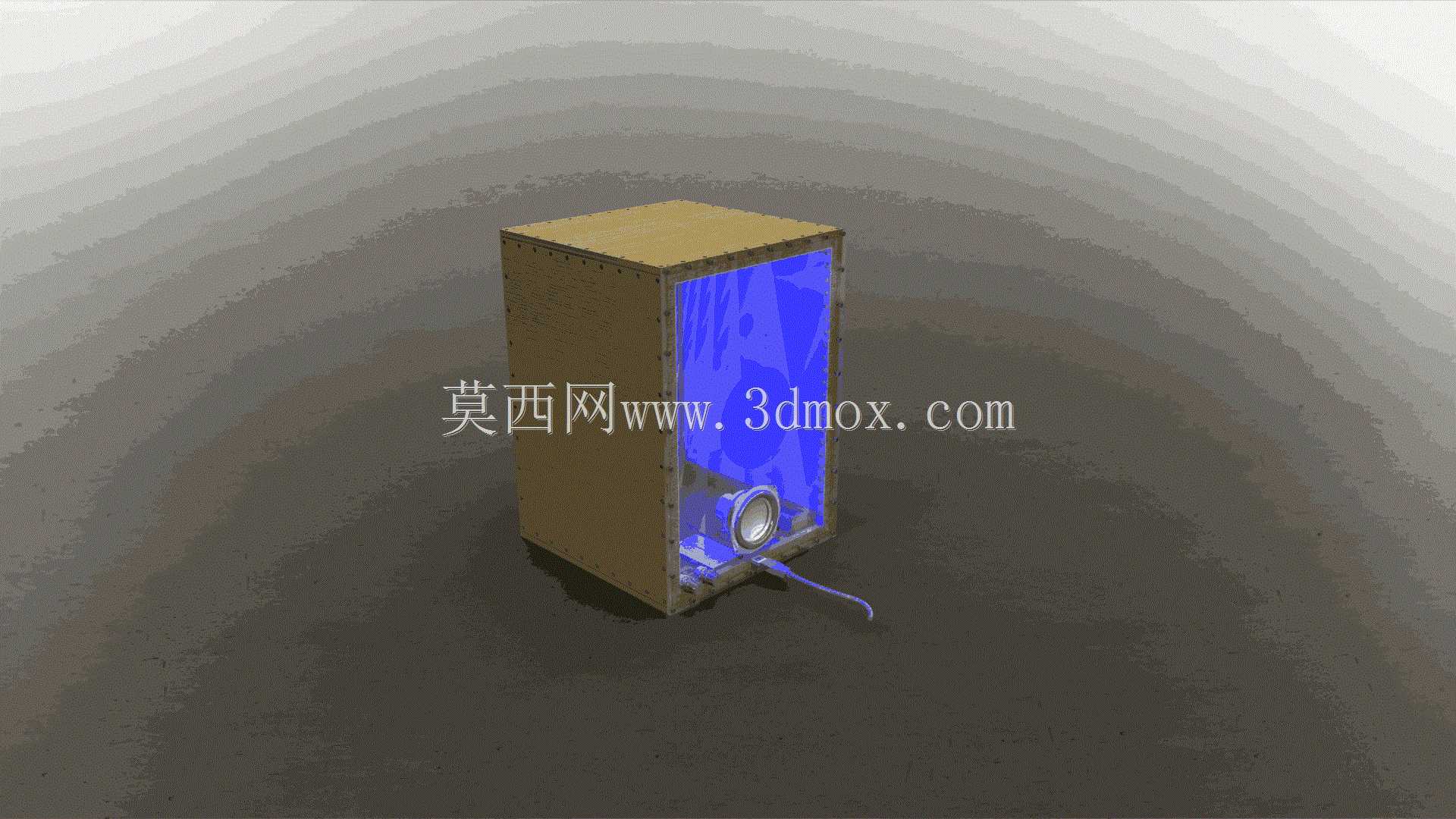

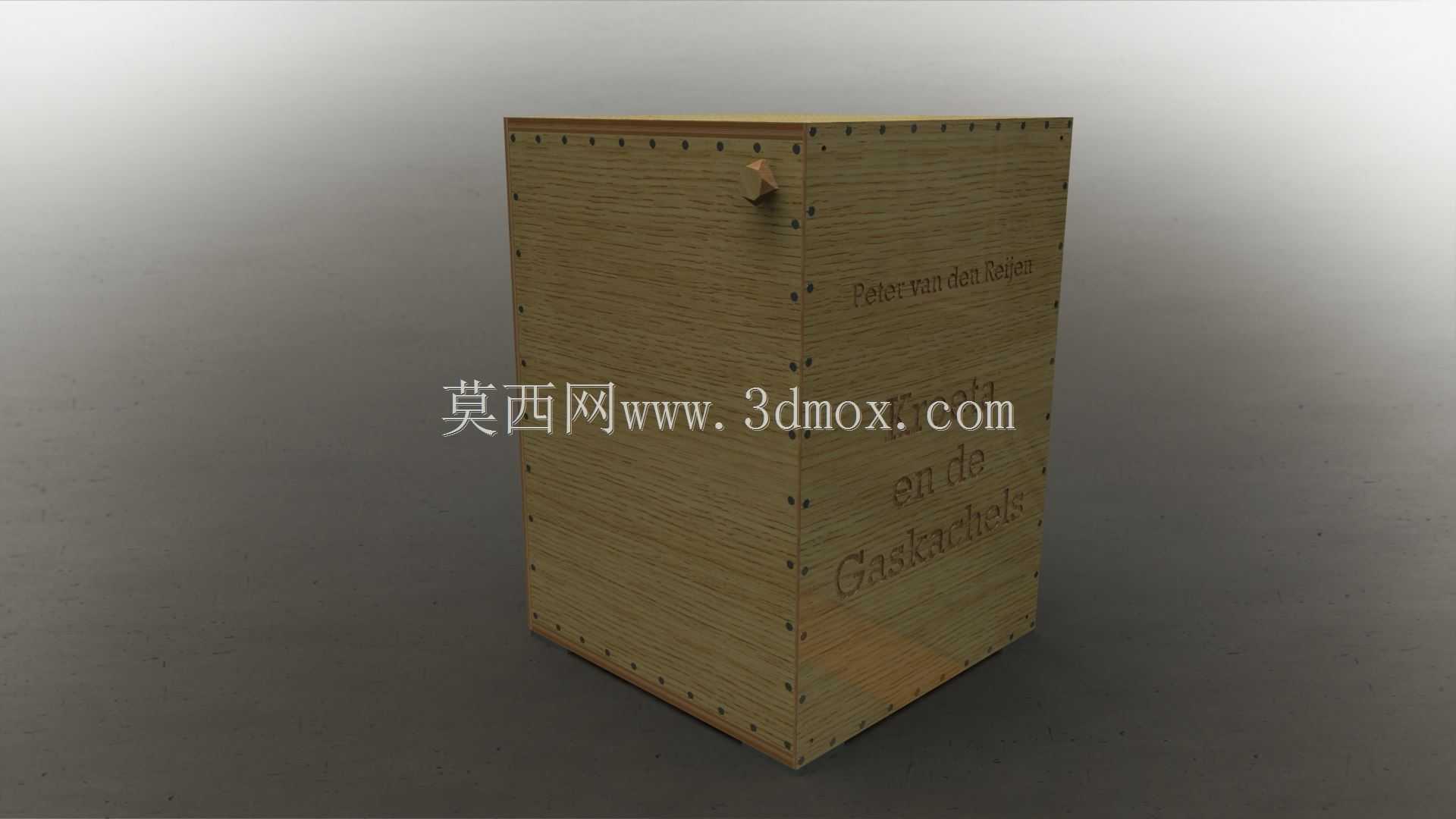

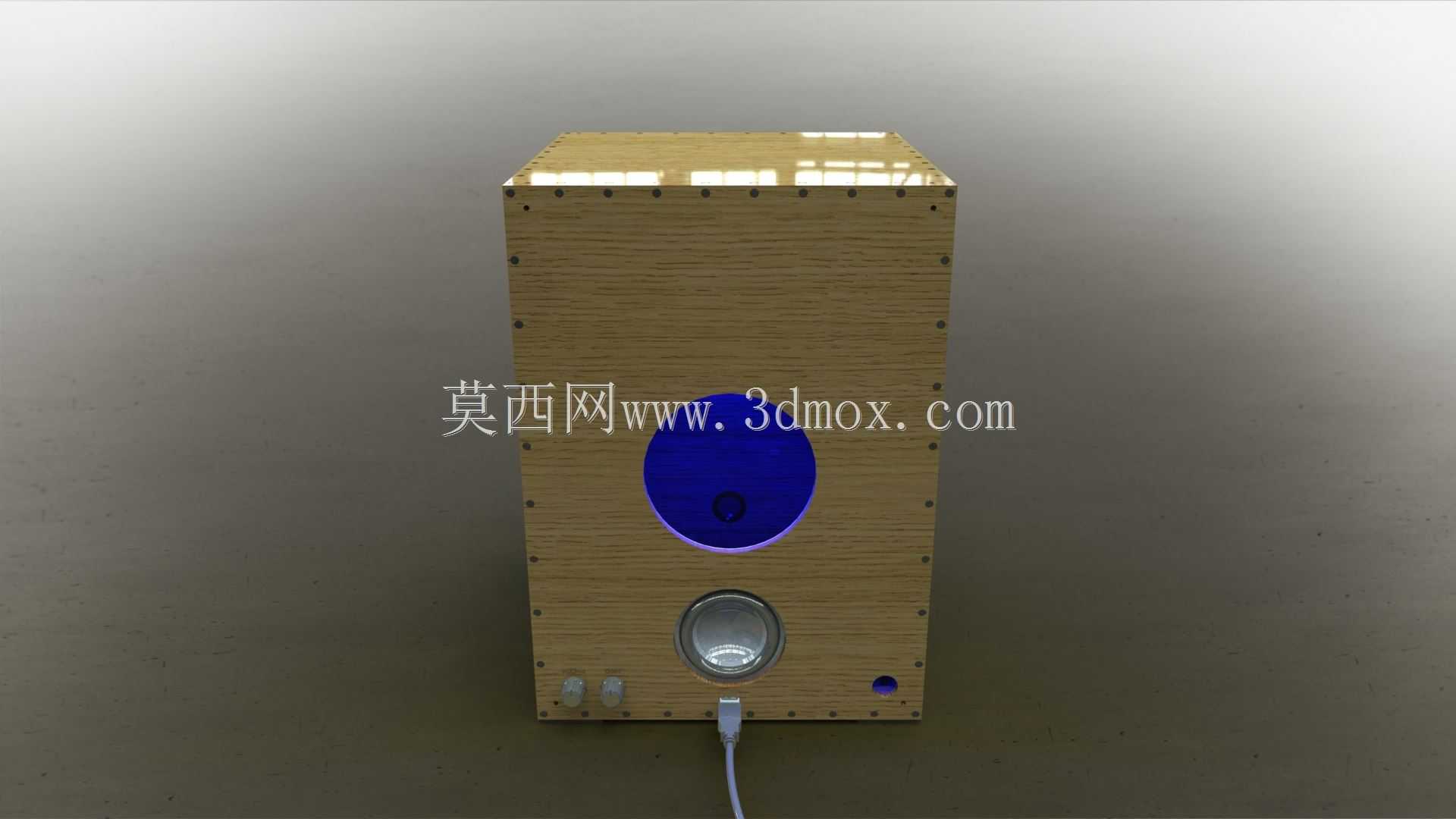

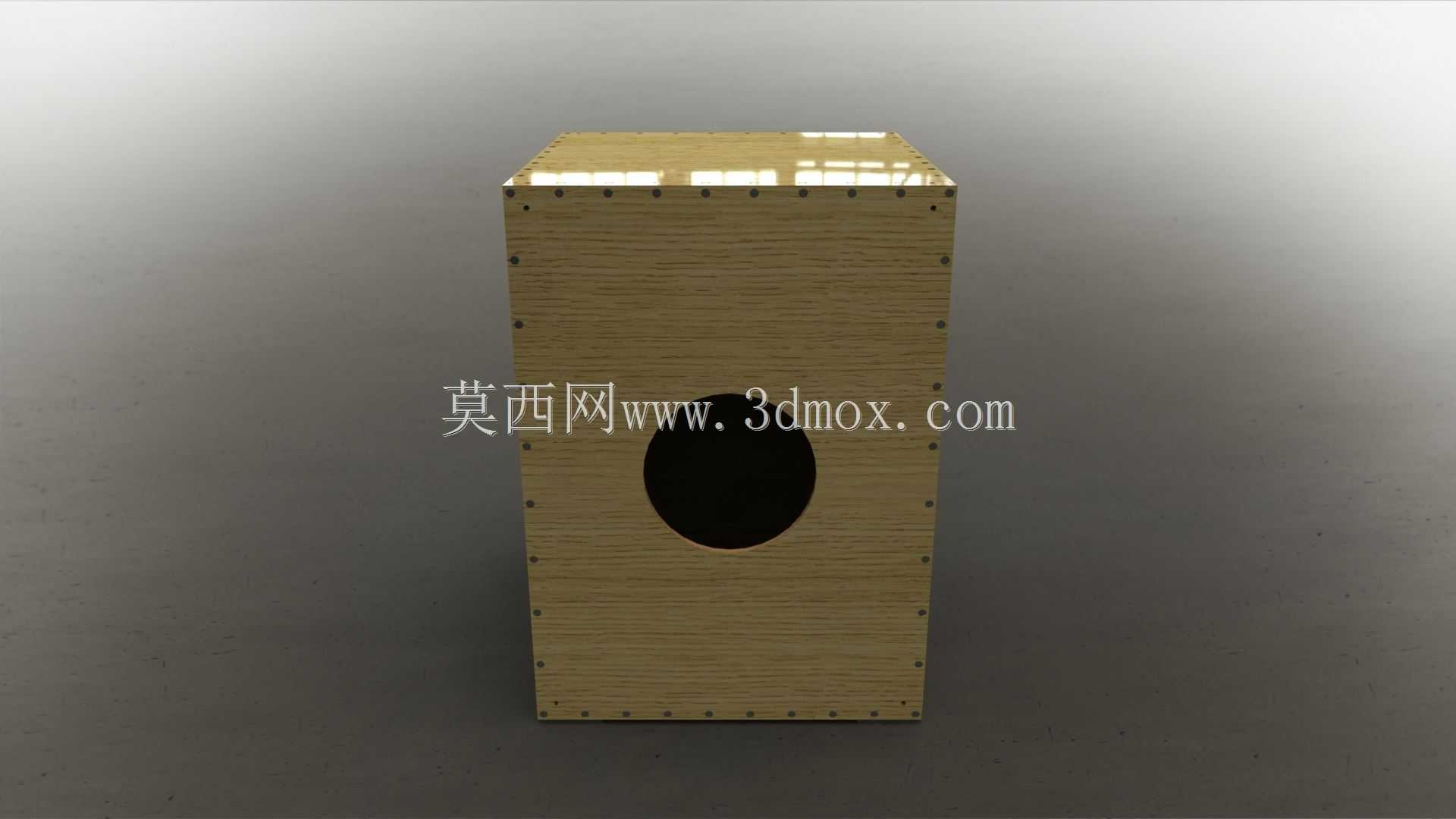

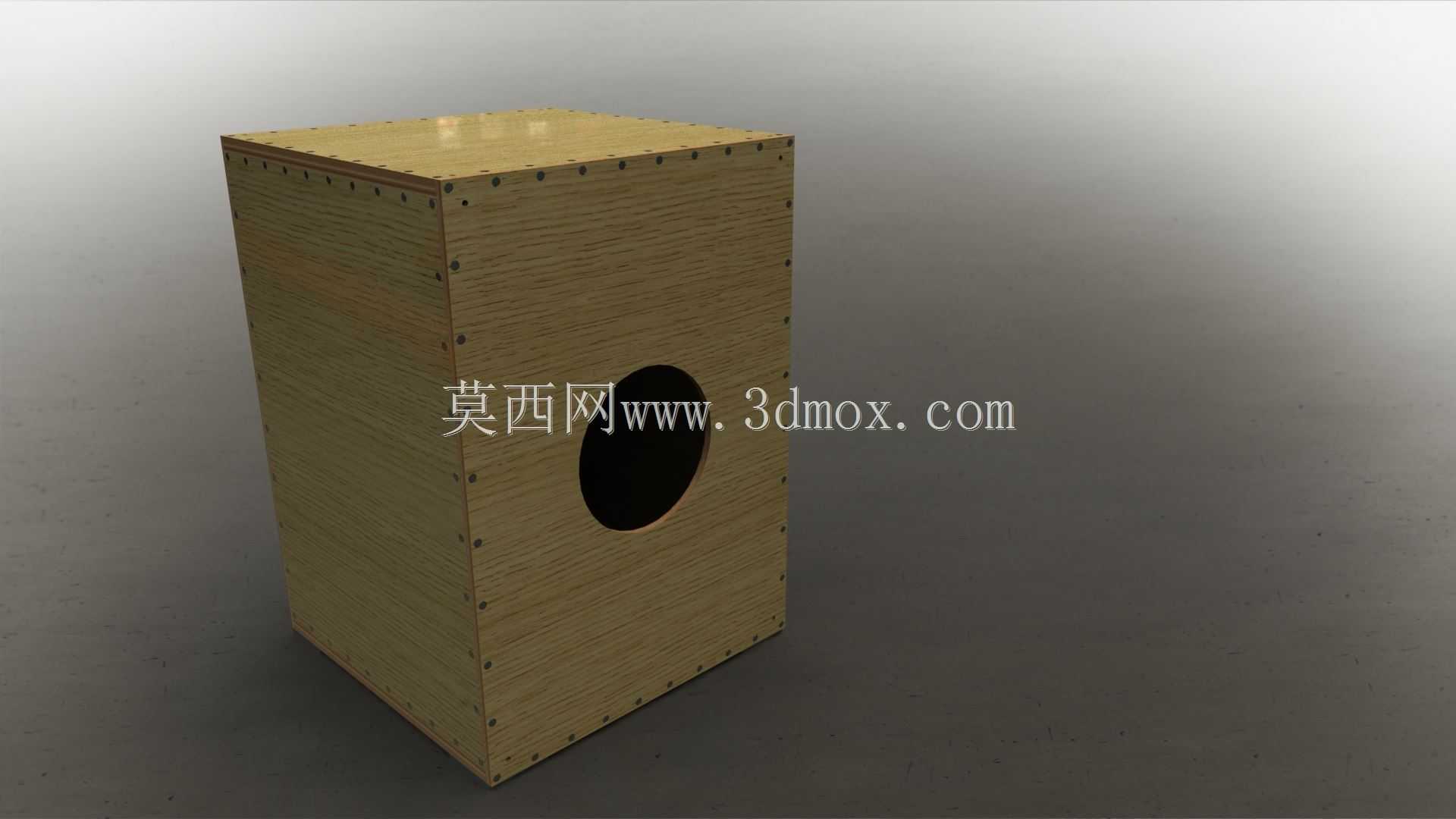

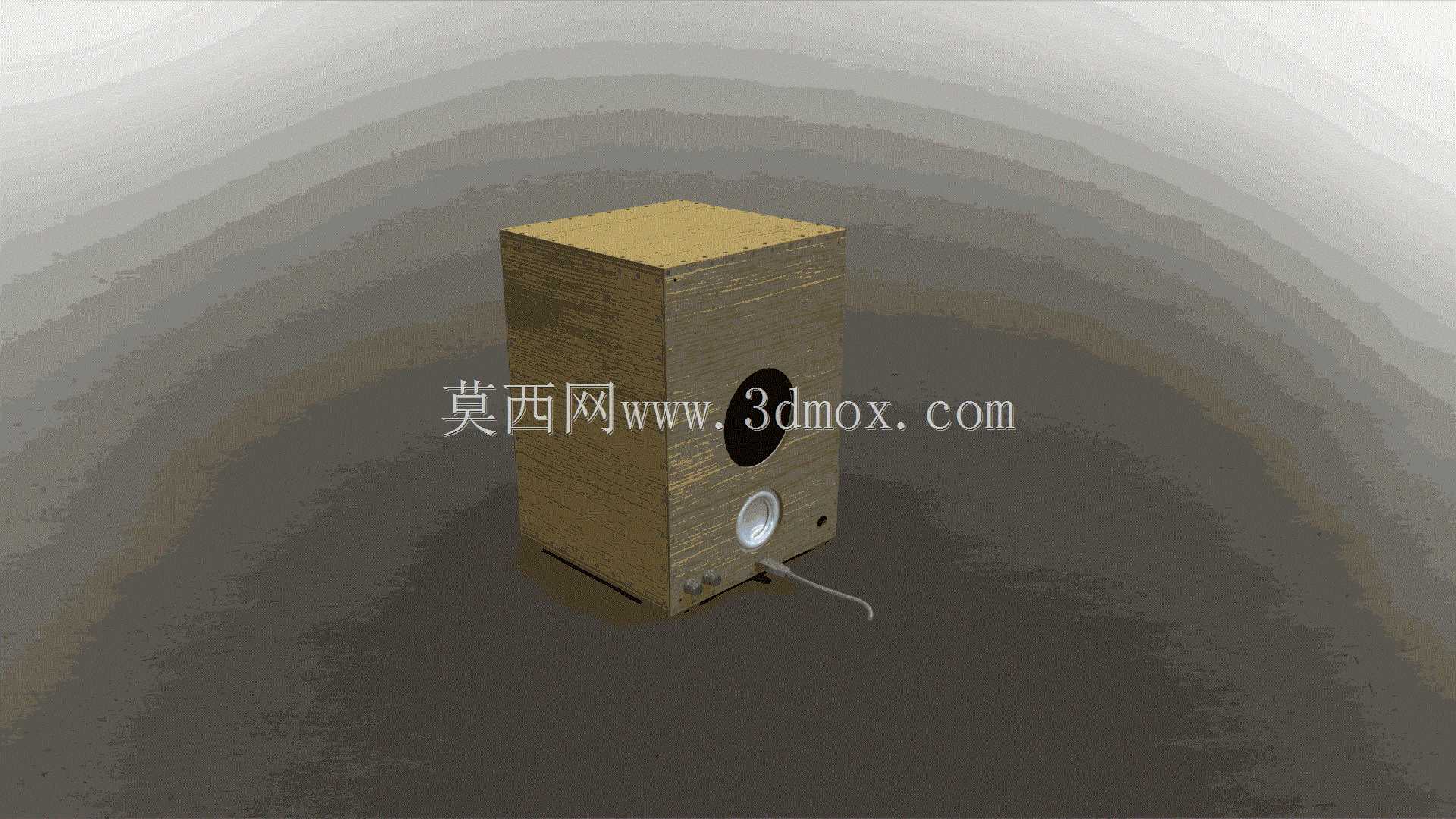

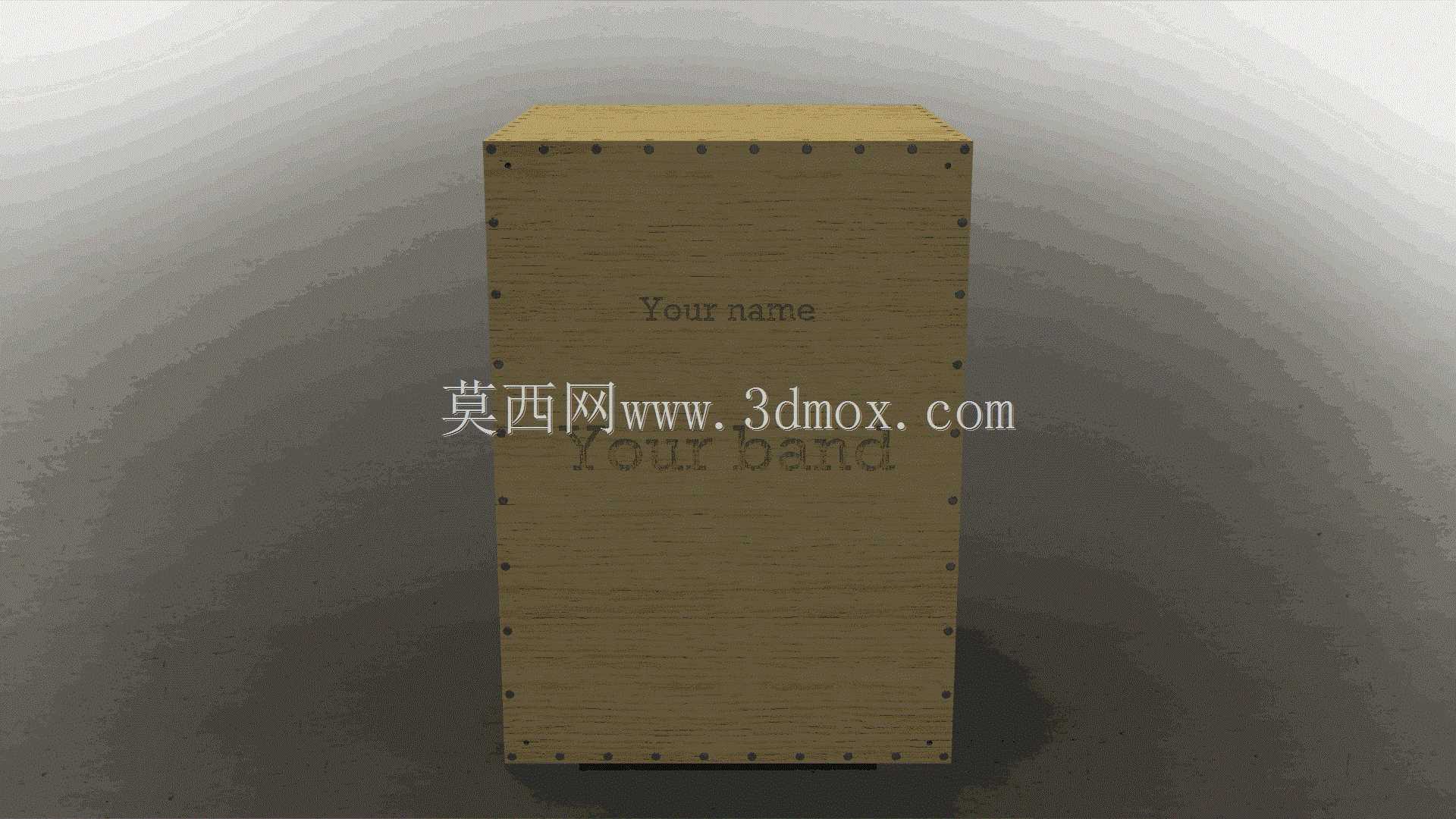

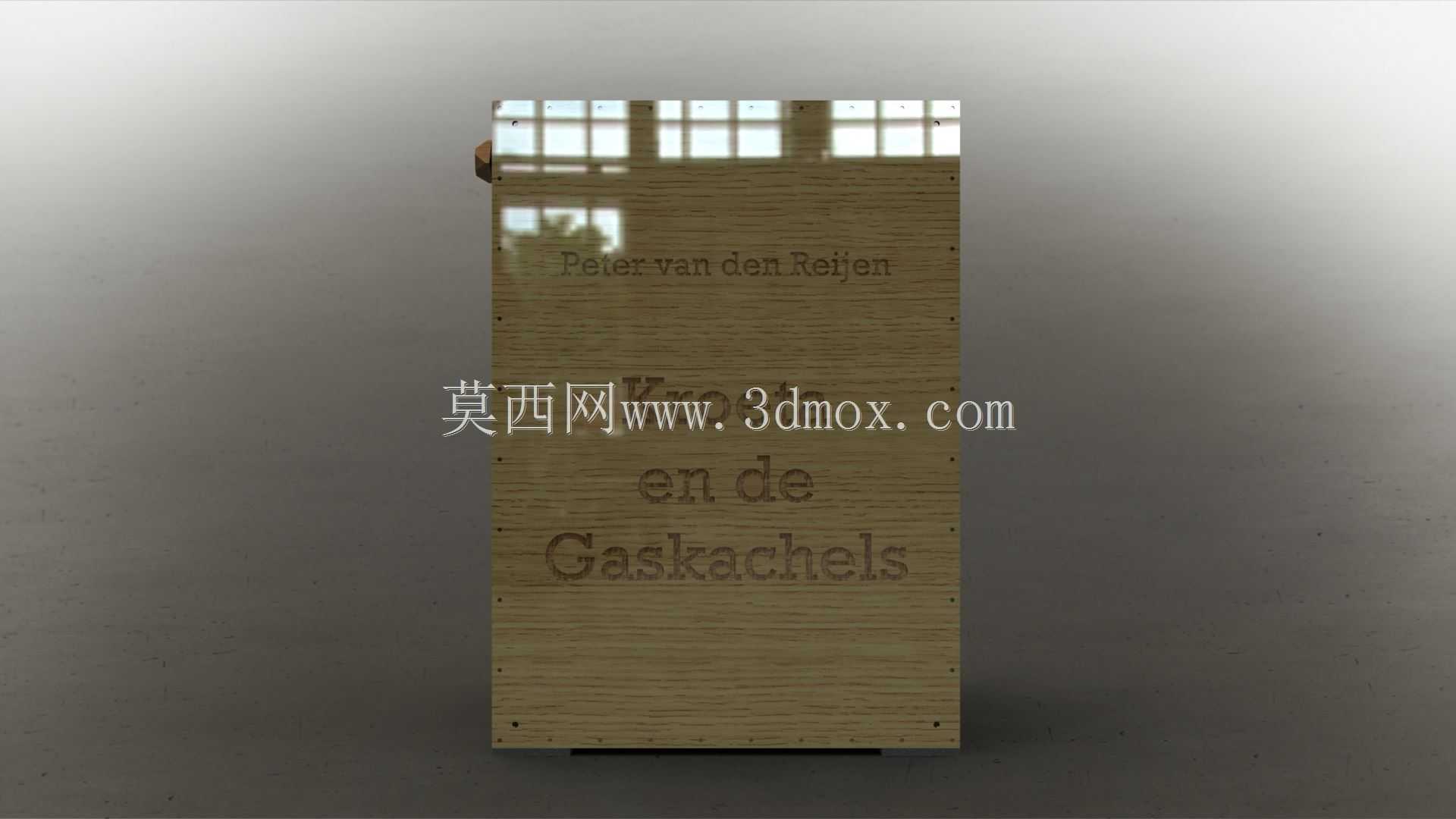

　　外形尺寸方面，整体采用长方体立式结构，底面长宽尺寸为300mm*300mm，整体高度为500mm，安装时只需放置在平整地面即可，底部四个角预留了10mm高的橡胶脚垫安装位，安装脚垫后箱体底部与地面留有10mm的间隙，既可以避免地面潮气侵入箱体内部损坏电子元件，也能减少敲击时箱体与地面的共振杂音，提升拾音的清晰度。敲击面采用12mm厚的多层胶合板，表面预留了个性化标识的激光雕刻区域，用户可根据需求自定义雕刻内容，不会影响敲击面的结构强度。

　　考虑到不同用户的定制化需求，整个模型的参数均做了关联设计，调整板材厚度、整体长宽高尺寸时，所有的拼接榫口、安装孔位、走线槽的尺寸会自动同步更新，无需逐个修改特征。比如需要制作适配儿童使用的矮款卡戎时，只需将整体高度参数调整为400mm，系统会自动调整共鸣腔的高度比例、弦列的安装位置以及灯光槽的排布位置，保证结构比例与声学性能的合理性。支撑结构方面，除了常规的落地放置方式，箱体背部预留了两个壁挂安装孔，孔距为200mm，可适配标准的壁挂支架，满足墙面安装的展示需求。

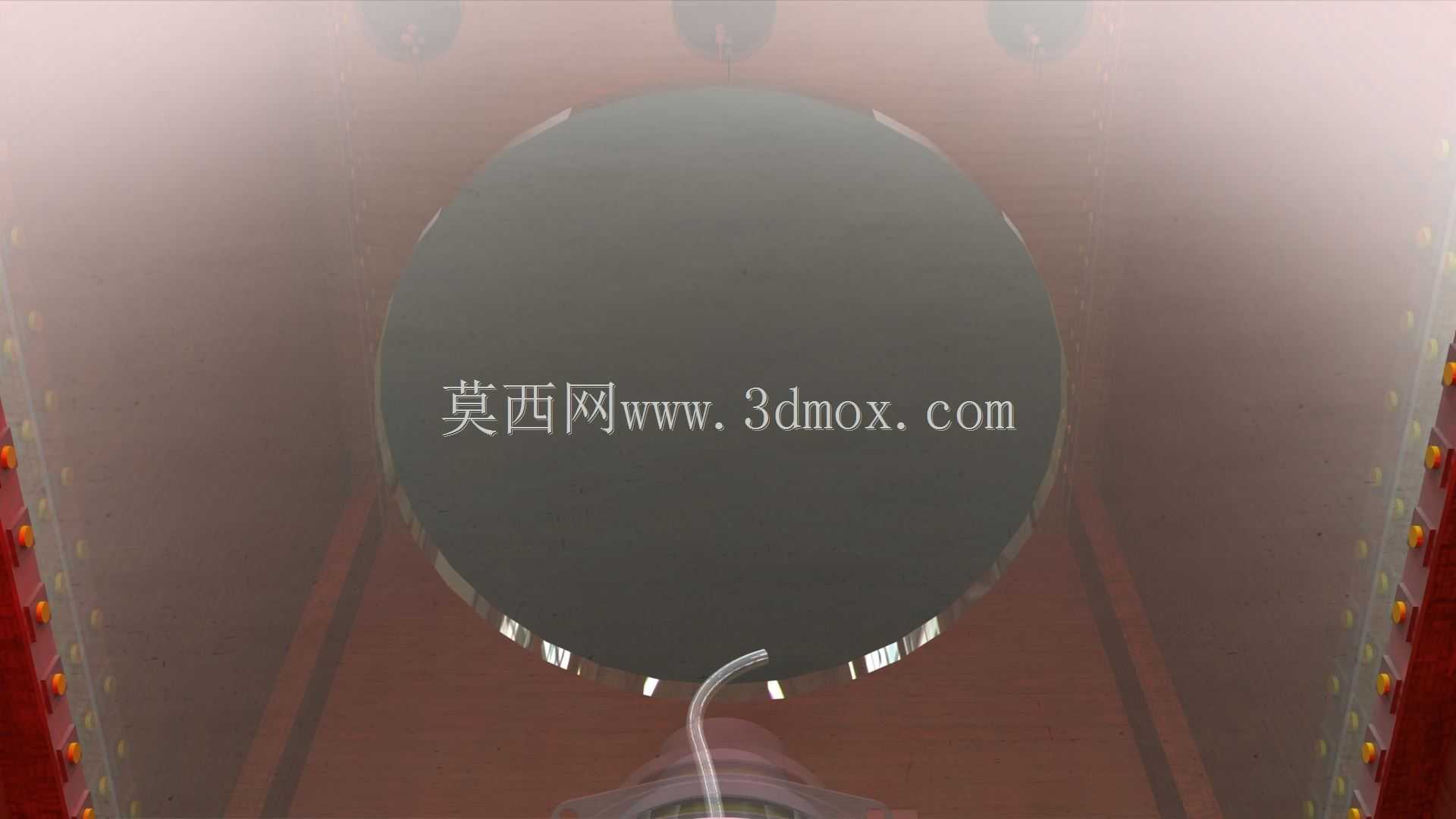

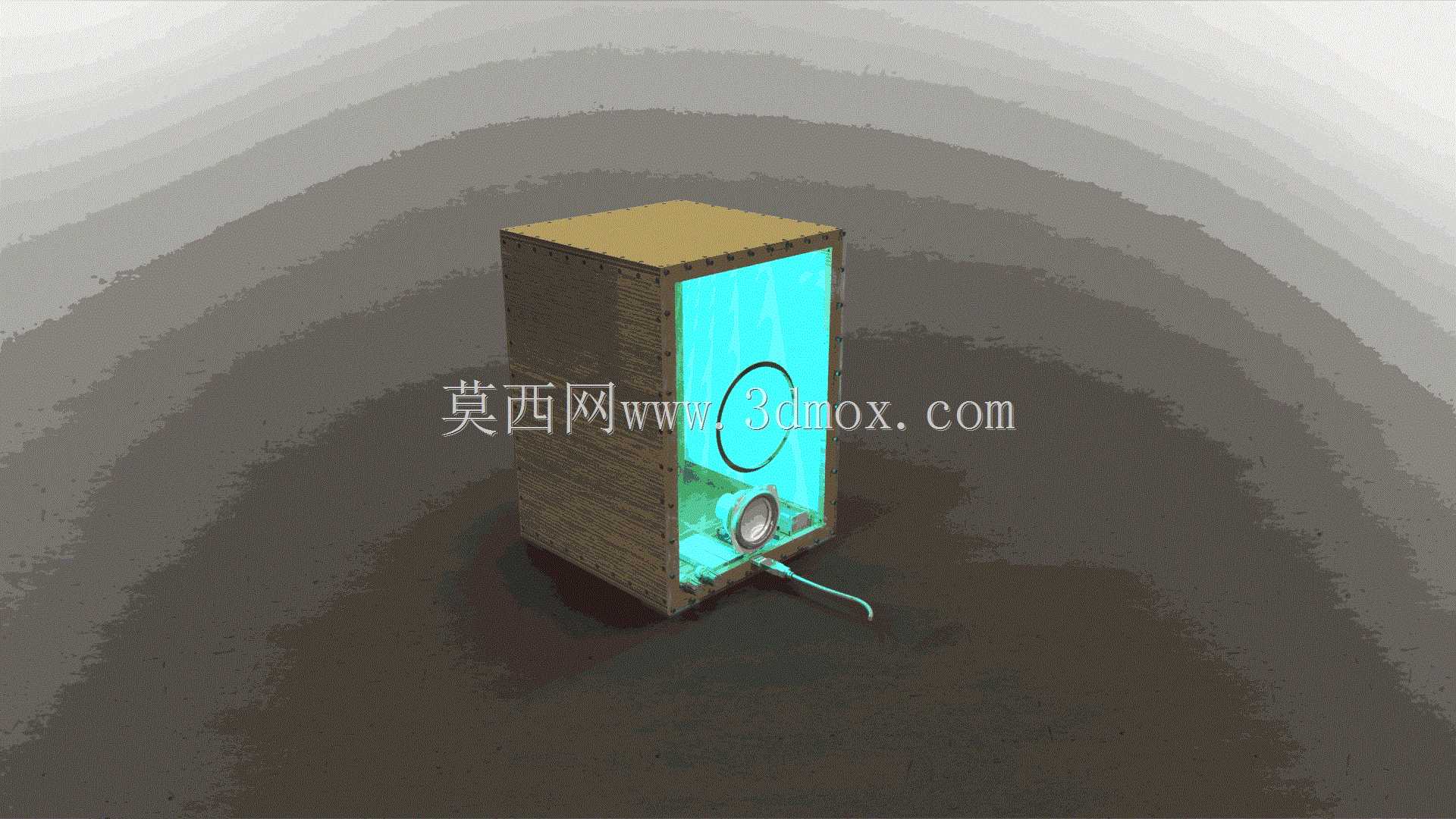

　　在结构强度校核上，所有拼接位的铆钉孔均做了沉头处理，铆钉安装后表面与板材齐平，不会凸起划伤使用者；箱体侧边的受力板件做了加厚处理，可承受成年人正常坐姿敲击的冲击力，长期使用不会出现板件变形、拼接位开裂的问题。共鸣腔的内部做了不规则的导角设计，可减少驻波的产生，提升敲击时的音色饱满度，即使不开启电子扩音模块，也能达到传统实木卡戎的发声效果。电子元件仓的盖板做了散热孔设计，孔位直径为3mm，呈矩阵排布，既可以保证内部电路板的散热，也能避免灰尘、杂物进入仓内损坏元件。灯光模块的安装位预留了柔光板的插槽，安装柔光板后灯光不会直接直射人眼，演出时的视觉效果更加柔和舒适。
