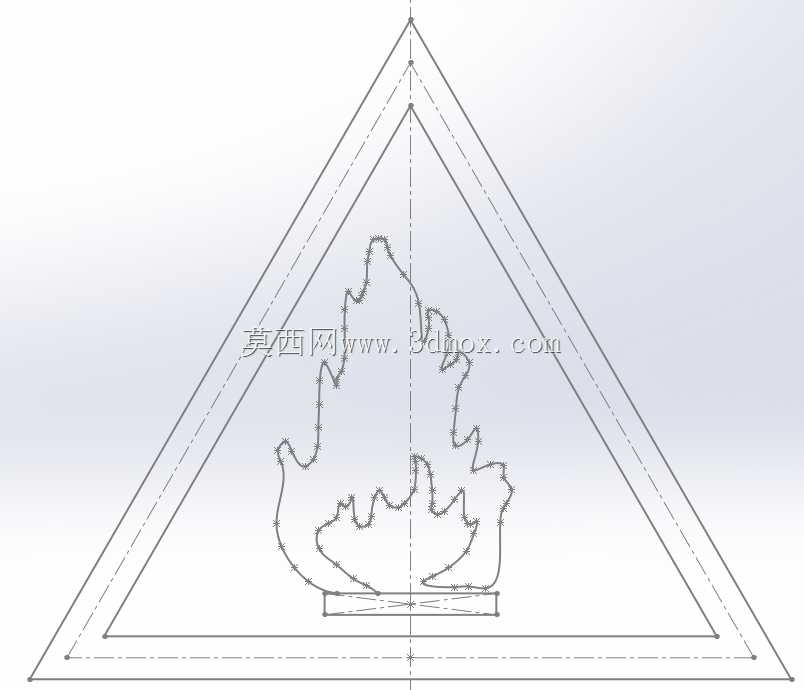

易燃警示三角标识激光切割草图设计

　　在工业生产现场的安全可视化体系搭建中，警示标识的标准化落地一直是现场管理的核心环节，这款三角造型的易燃警示图形，正是针对激光切割加工场景优化的轮廓设计，能够直接导入加工设备完成金属、亚克力、PVC等多种材质的标识牌快速制作。从实际应用场景来看，这类标识主要部署在易燃易爆物料存储区、危化品中转工位、动火作业管控区域的入口醒目位置，配合现场的安全色涂装，能够让作业人员在3-5米的常规通行距离内快速识别区域风险等级，规避因标识模糊、辨识度不足导致的安全隐患。

　　设计过程中优先遵循了安全标识的通用视觉识别逻辑，外框采用等边三角形的稳定轮廓，三角形的边框预留了双层嵌套的刻线余量，外层轮廓作为切割下料的边界，内层刻线作为标识的边框装饰线，加工时可以根据板材厚度调整刻线深度，薄亚克力板可以直接做半透雕刻，金属板材则可以做浅蚀刻处理，兼顾视觉层次感和加工效率。内部的火焰图形没有采用生硬的几何拼接造型，而是还原了火焰自然升腾的边缘轮廓，每一处曲线拐点都做了圆弧过渡处理，避免激光切割时出现锐角烧边、转角积碳的问题，同时火焰造型的识别度足够高，不需要搭配文字也能让不同语言背景的作业人员快速理解警示含义。

　　从安装边界的适配性来看，这款图形的轮廓比例完全适配常规的警示标识安装尺寸，三角形的三个顶点预留了安装孔位的定位参考线，现场安装时可以直接根据参考线钻孔，搭配拉铆钉或者自攻螺丝就能固定在墙面、设备外壳、防护栏等不同安装基面上，不需要二次调整图形比例。如果是做粘贴式的标识贴，只需要提取最外层的封闭轮廓做模切线，内部图形做印刷或者雕刻即可，不需要额外调整图形的相对位置，三角形的重心位置和常规安装座的固定点完全重合，安装后不会出现倾斜、偏移的问题。

　　在加工适配性上，整个图形全部由连续的封闭轮廓组成，没有断开的线段和重叠的线条，导入激光切割设备的控制系统后不需要做额外的轮廓修复，能够直接生成加工路径，曲线段的节点密度控制在合理范围内，既保证了火焰边缘的流畅度，又不会因为节点过多导致加工时设备抖动、切割面出现锯齿纹。针对不同功率的激光加工设备，轮廓线的间距预留了足够的热影响余量，切割薄金属板时不会因为热变形导致内外框线条粘连，切割非金属板材时也不会出现过烧熔边的情况。

　　从现场使用的耐久性角度考虑，图形的线条宽度做了统一规范，无论是做喷涂模板、蚀刻标识还是雕刻标牌，线条宽度都能保证在户外日晒、粉尘附着的情况下，3年以上的使用周期内不会出现线条模糊、图案残缺的问题。火焰图形的内部没有细碎的独立小块结构，加工时不会出现小零件掉落、卡料的问题，后期使用过程中也不会因为磕碰、擦拭导致图案局部缺损，维护成本极低。

　　在不同场景的适配调整上，这款基础图形可以根据实际安装位置的尺寸需求等比例缩放，小到50mm边长的设备本体警示贴，大到1000mm边长的区域入口大型警示牌，缩放过程中所有线条的相对比例保持不变，不会出现图案变形、线条粗细不均的问题。如果需要搭配文字说明，三角形下方的预留空间足够添加“易燃物料 禁止烟火”这类补充文字，不会破坏整体标识的视觉平衡，也符合安全标识的设计规范要求。
