DIY激光切割3D打印创意数字闹钟外壳

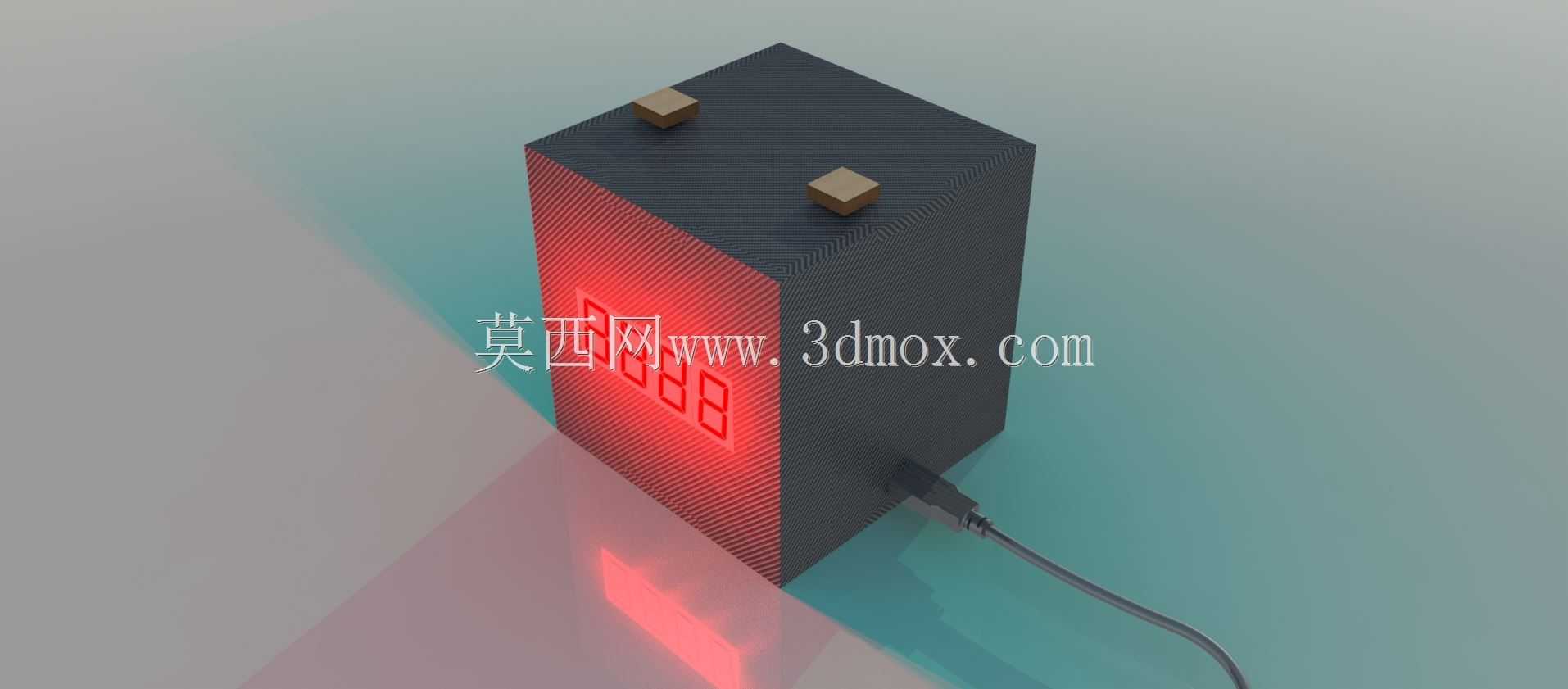

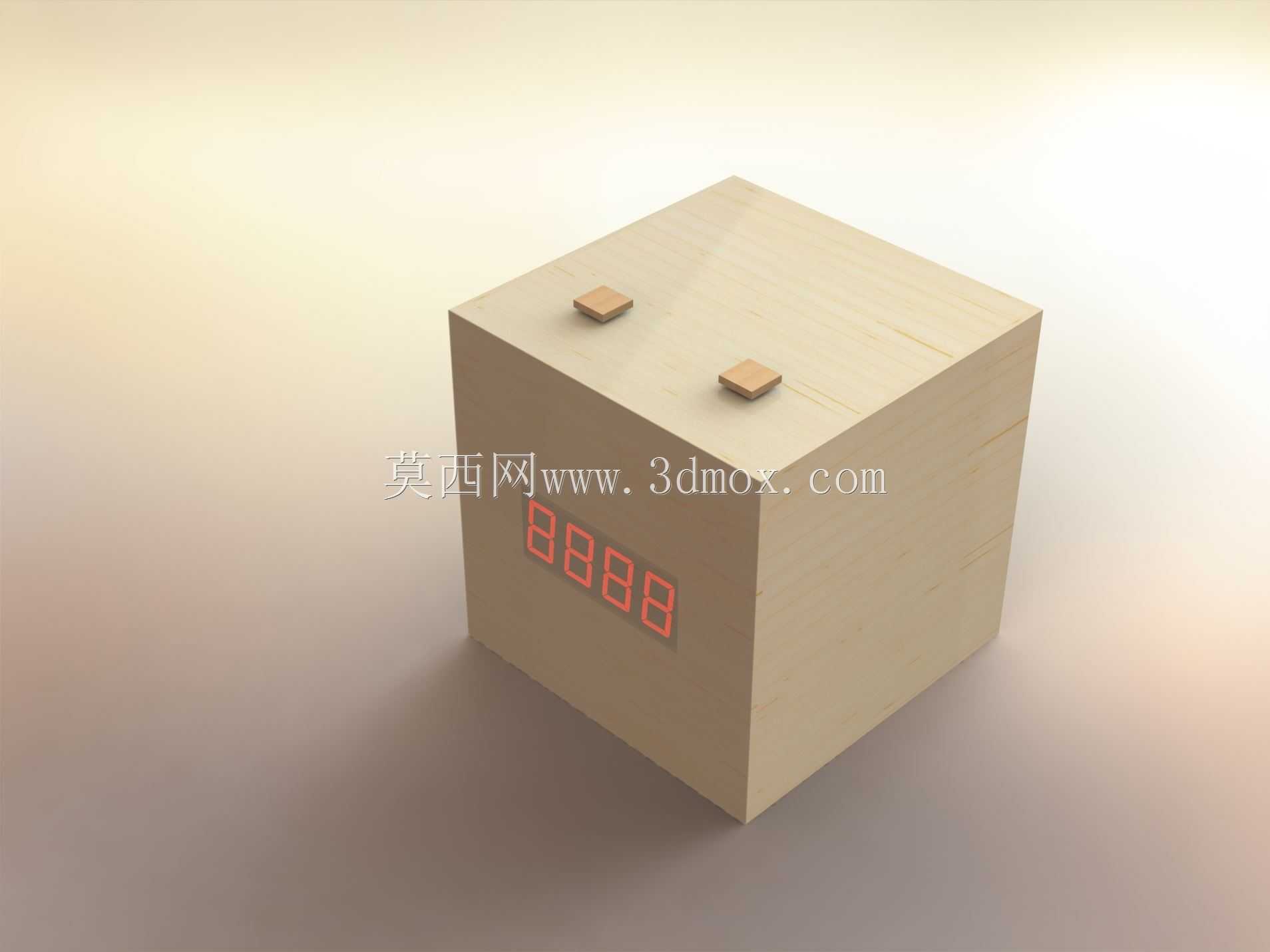

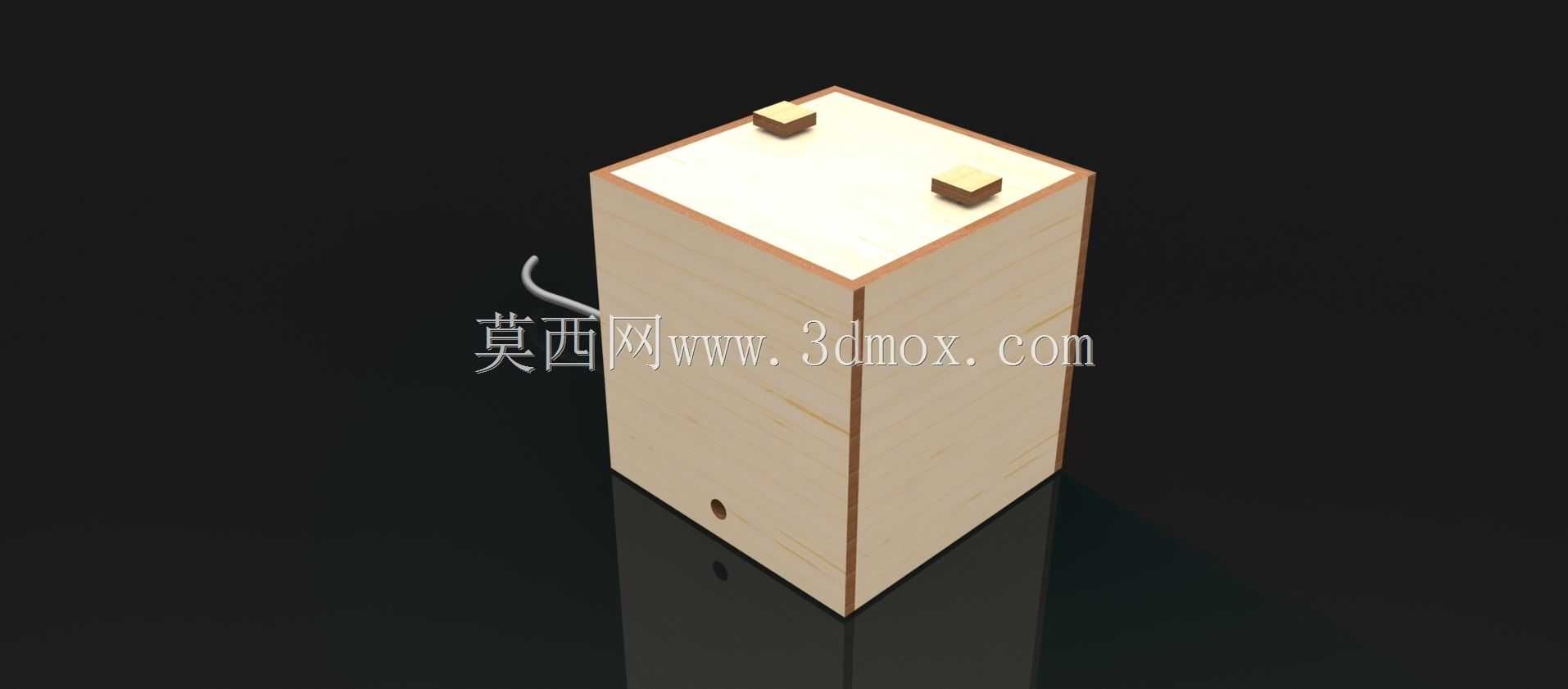

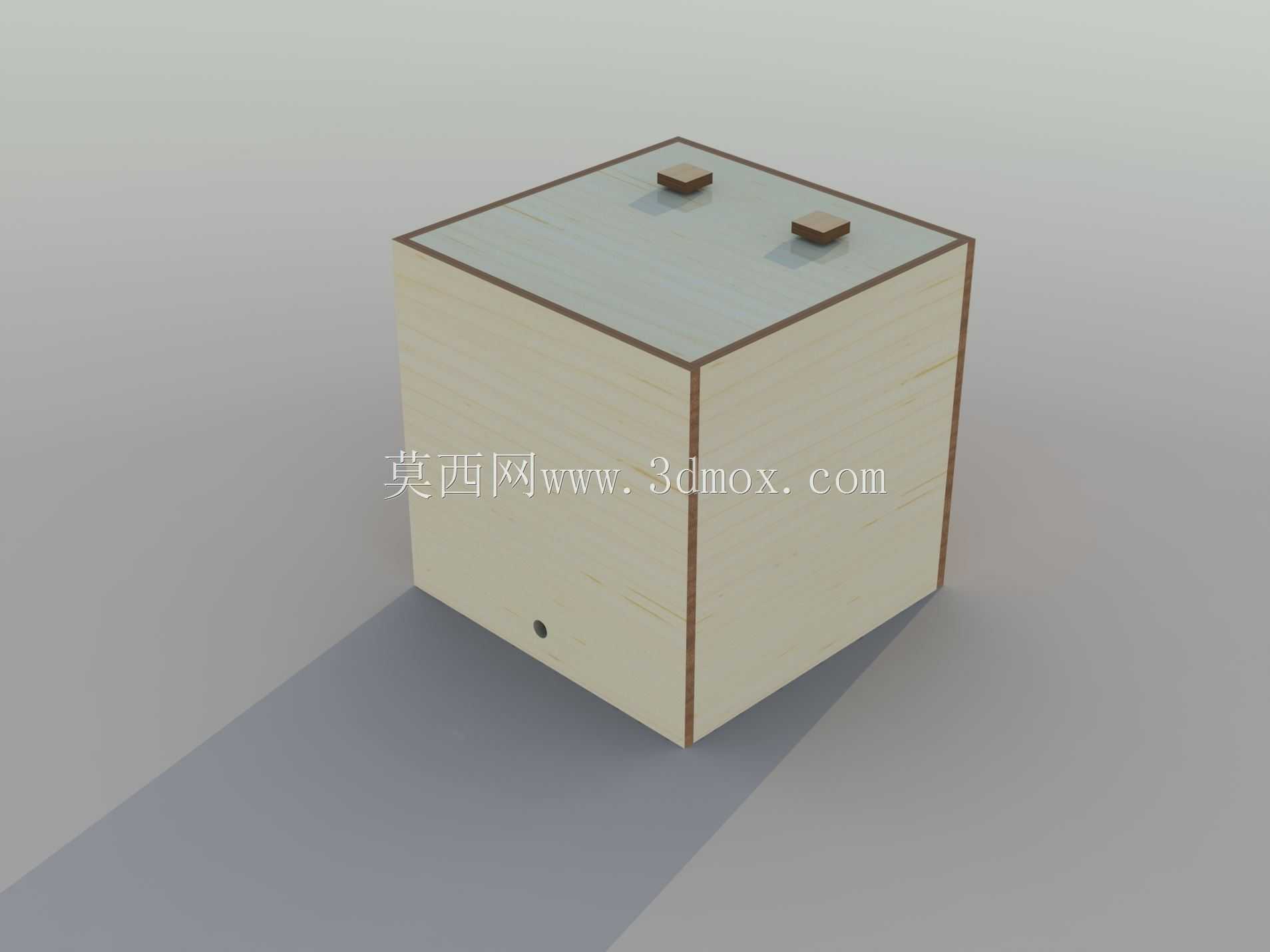

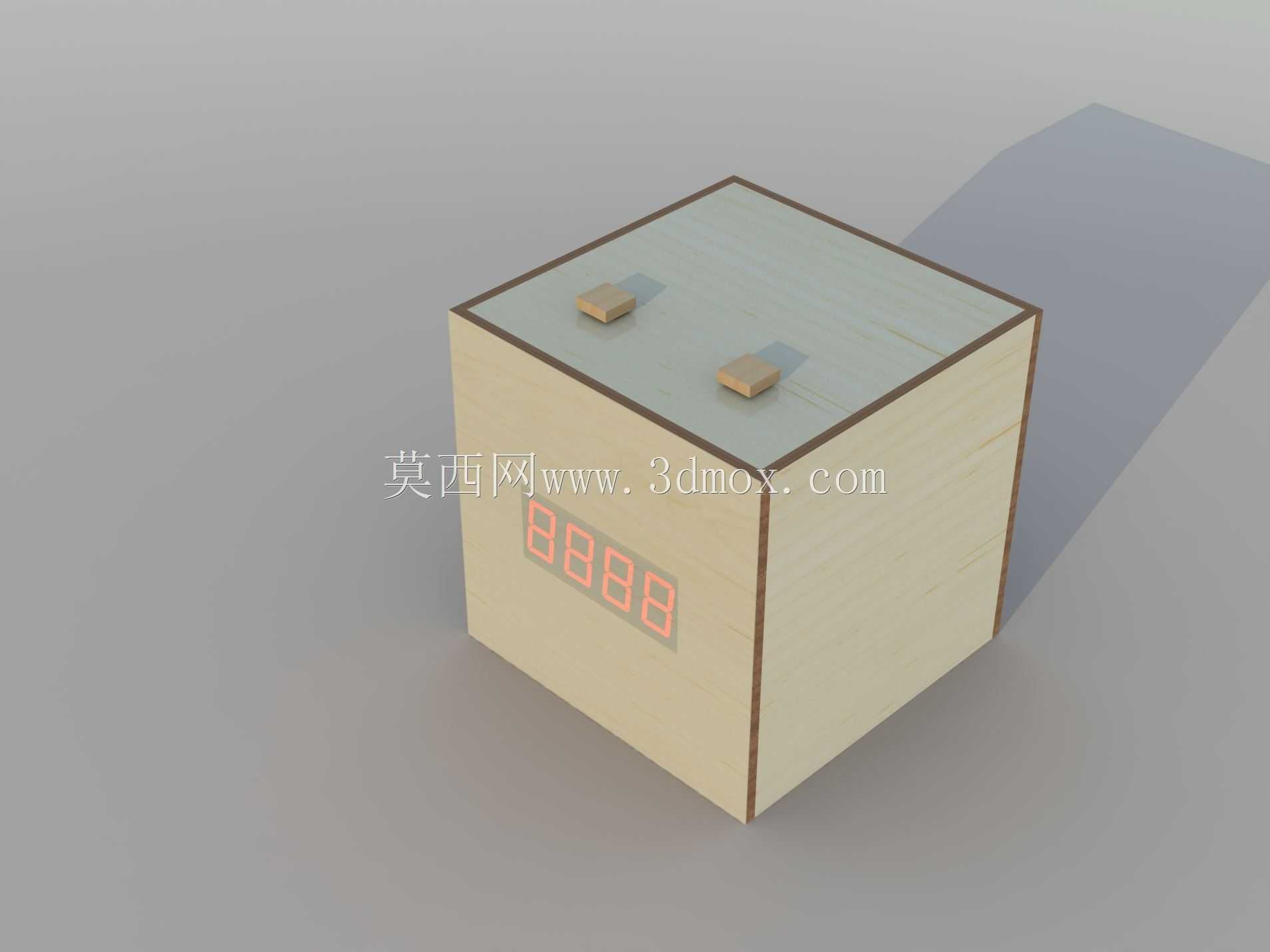

　　这款创意数字时钟外壳的设计，最初源于个人DIY电子时钟套件的适配需求，核心是为市售的数码管时钟模块提供兼具防护性与展示性的外部承载结构，同时兼顾桌面摆放的视觉效果，适配个人桌面、创客展示区、小型文创店铺陈列等多场景使用。从结构设计逻辑来看，外壳采用立方体模块化构型，整体外轮廓规整，安装边界控制在常规手掌可握持的尺寸范围内，既不会占用过多桌面空间，也能完整容纳数码管显示模块、驱动电路板与供电组件，所有内部安装位都预留了标准电子元件的装配公差，数码管显示面做了斜切处理，让使用者在正常坐姿下无需低头就能清晰读取时间数字，避免了常规正立方外壳显示视角过平、读数需要俯身的问题。设计阶段同步考虑了两种加工路径的适配性，

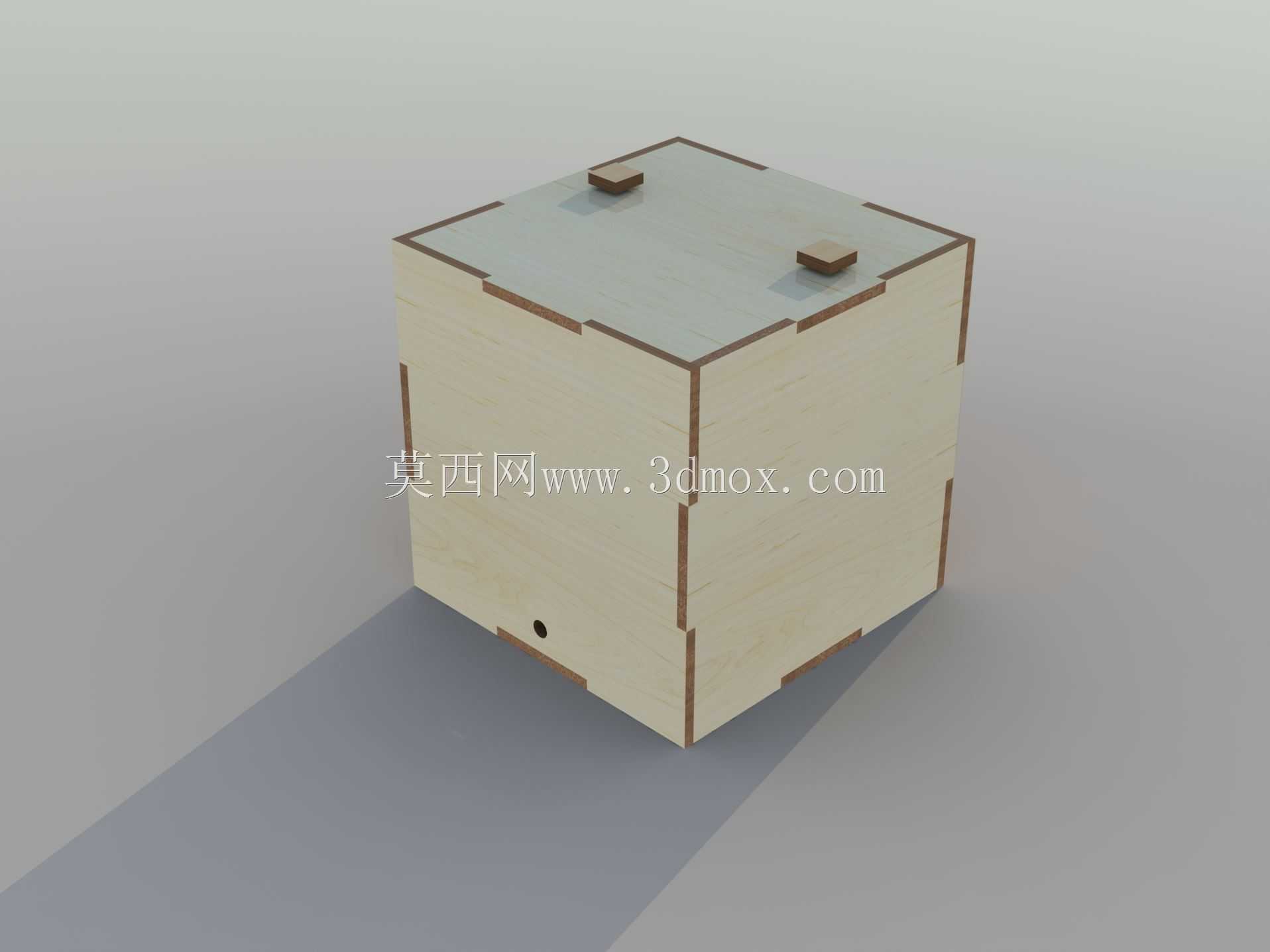

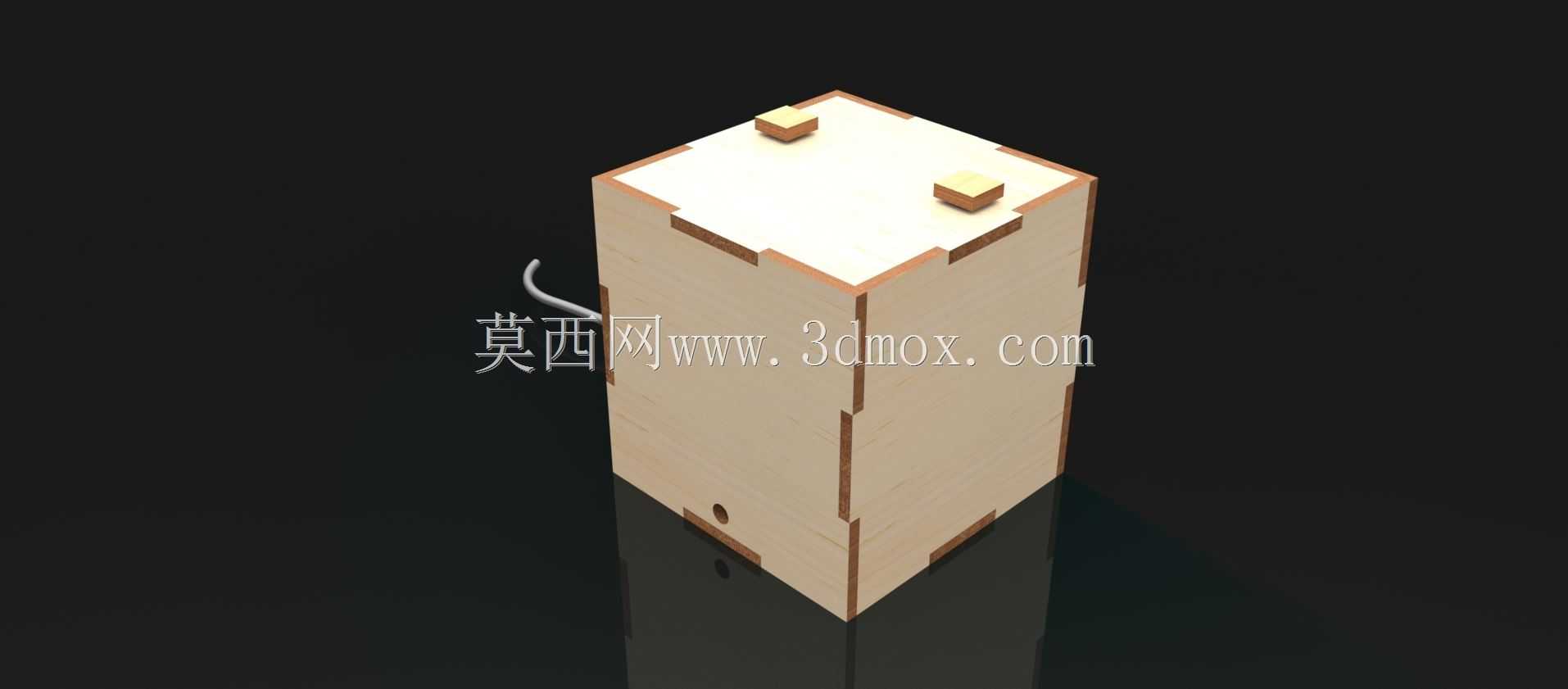

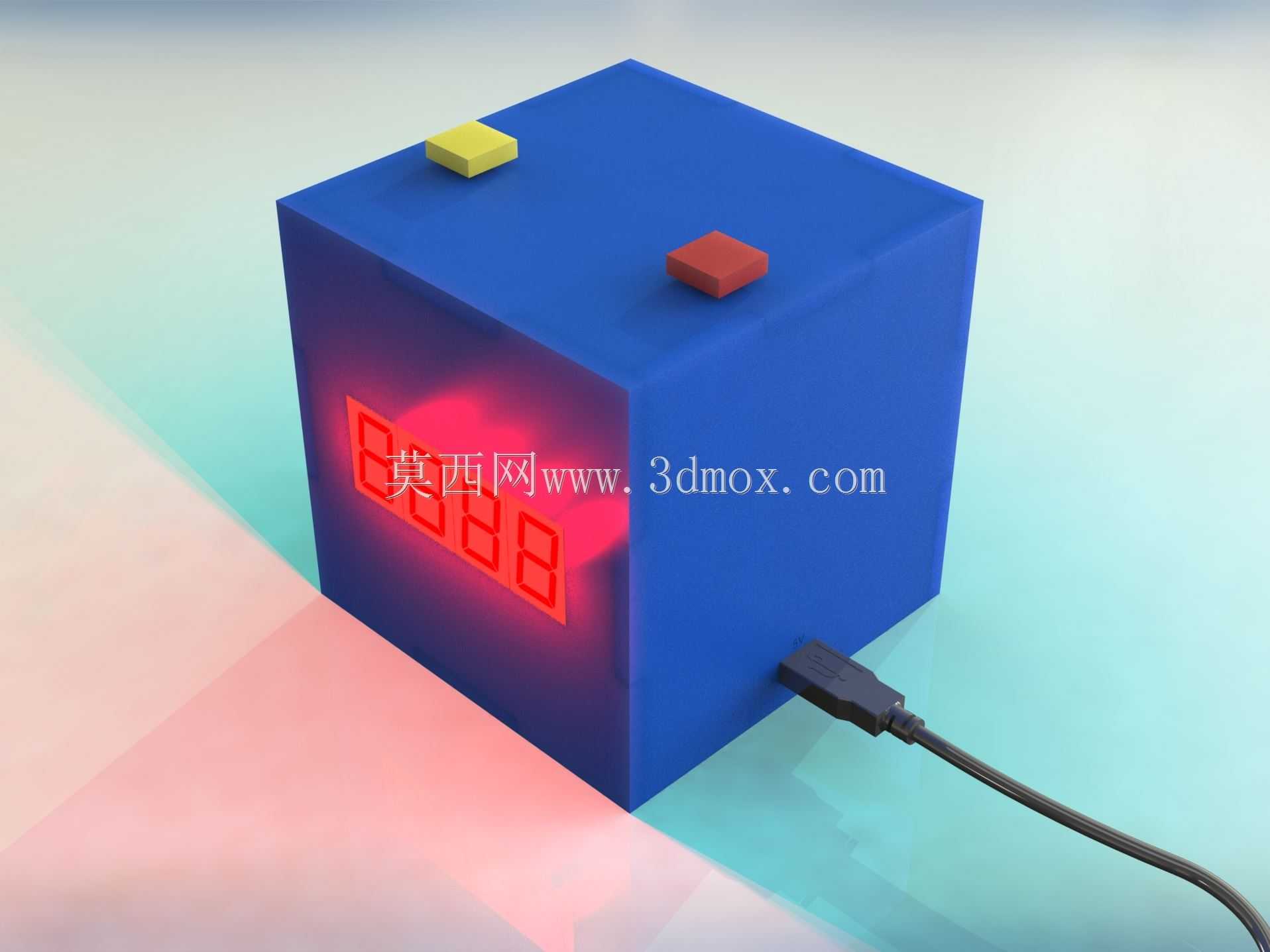

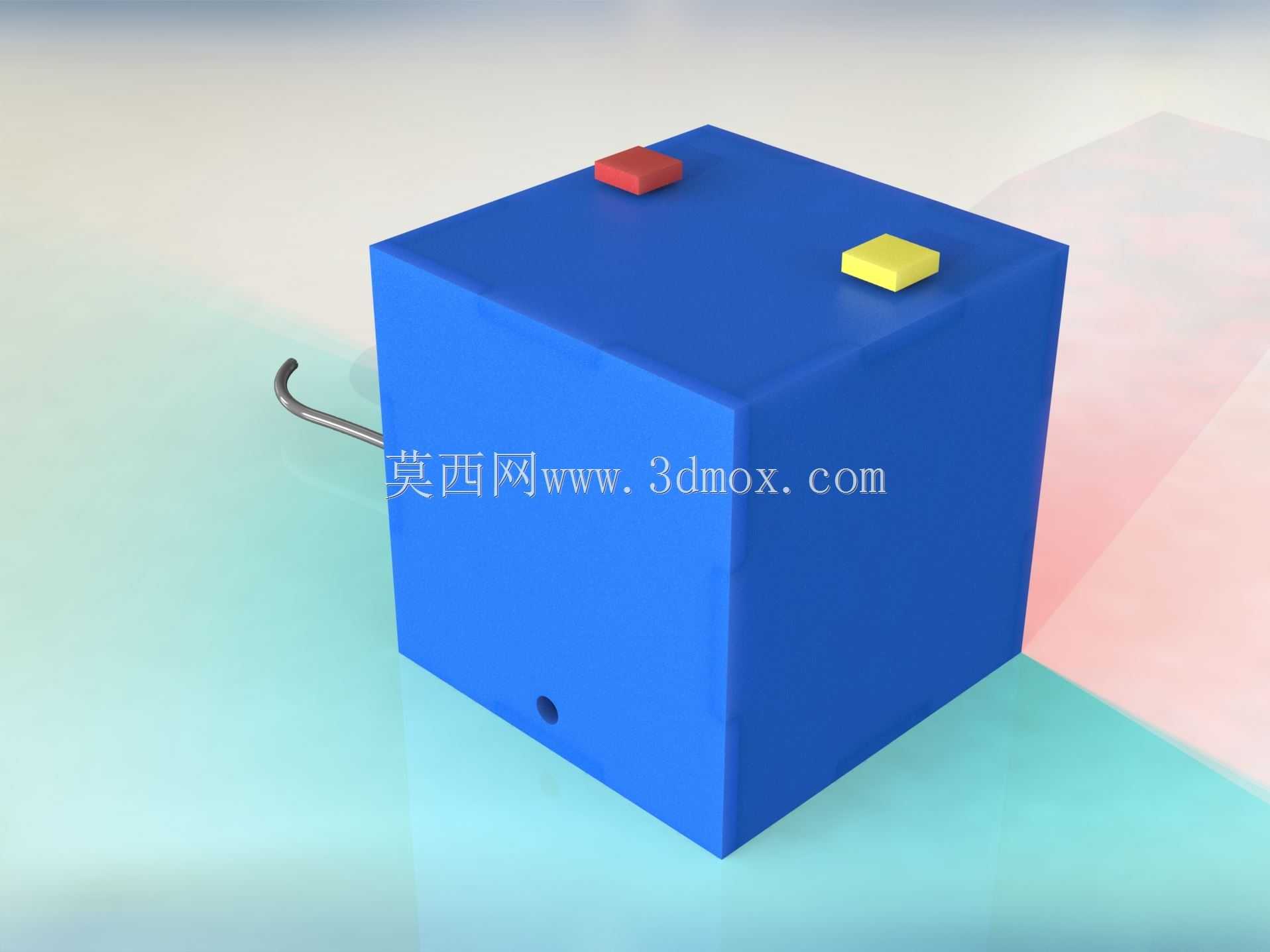

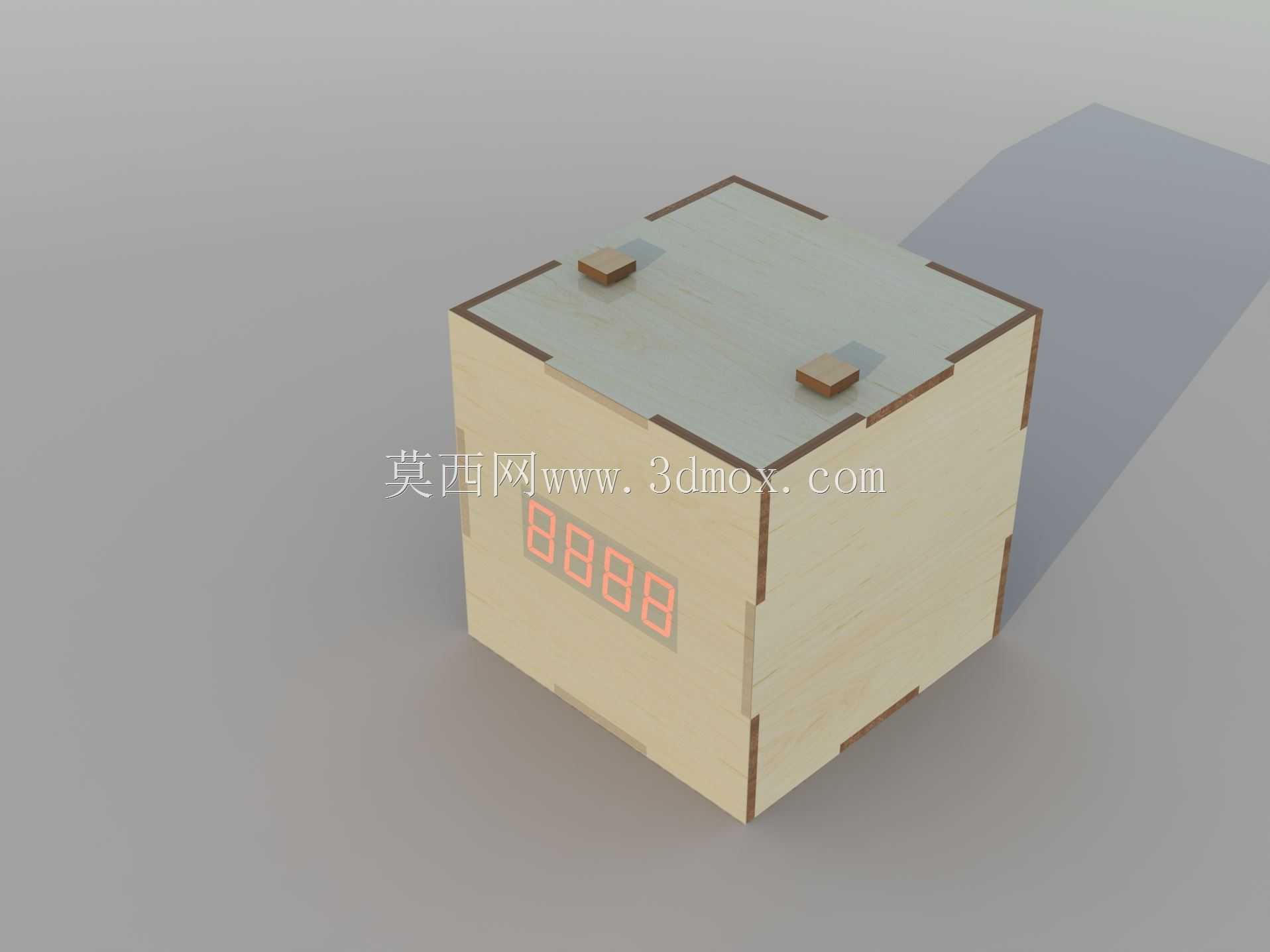

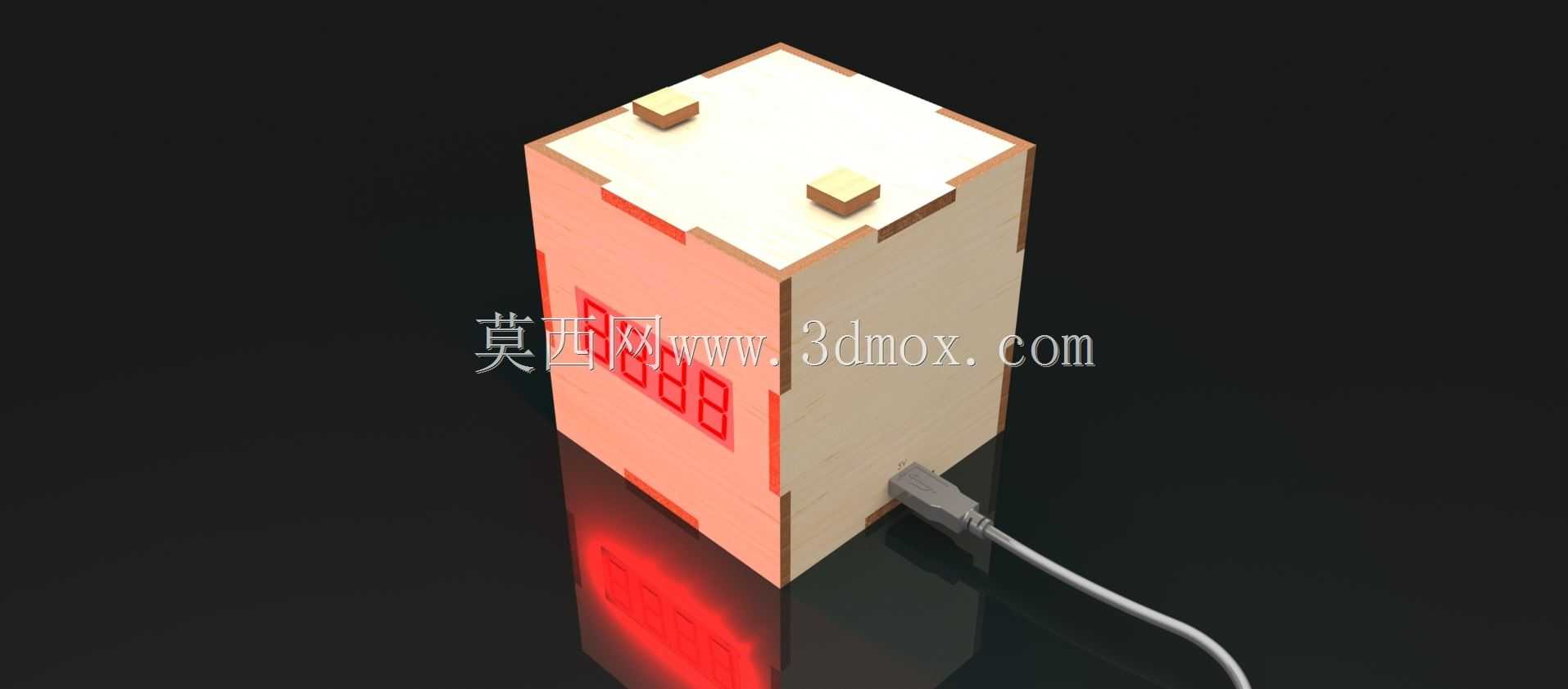

　　既支持激光切割工艺加工平板类板材，也支持FDM类型的3D打印工艺制作立体结构件，针对激光切割的加工特性，所有平板拼接结构都采用了标准的卡槽式互锁设计，无需额外粘接辅助就能完成基础装配，卡槽的配合公差根据亚克力、椴木层板等常用DIY板材的厚度偏差做了适配，常规加工精度下就能实现无胶卡接，后续如果需要拆解维护内部电路也十分方便；针对3D打印的加工特性，外壳的立体转角处都做了圆角过渡处理，避免打印过程中出现翘边问题，同时所有壁厚都控制在1.8mm到2.2mm的区间内，兼顾结构强度与打印耗材成本，打印时无需添加过多支撑结构，降低后处理的工作量。功能拓展层面，外壳顶部预留了功能按键的安装位，可直接适配时钟模块自带的时间调整、闹钟设置按键，

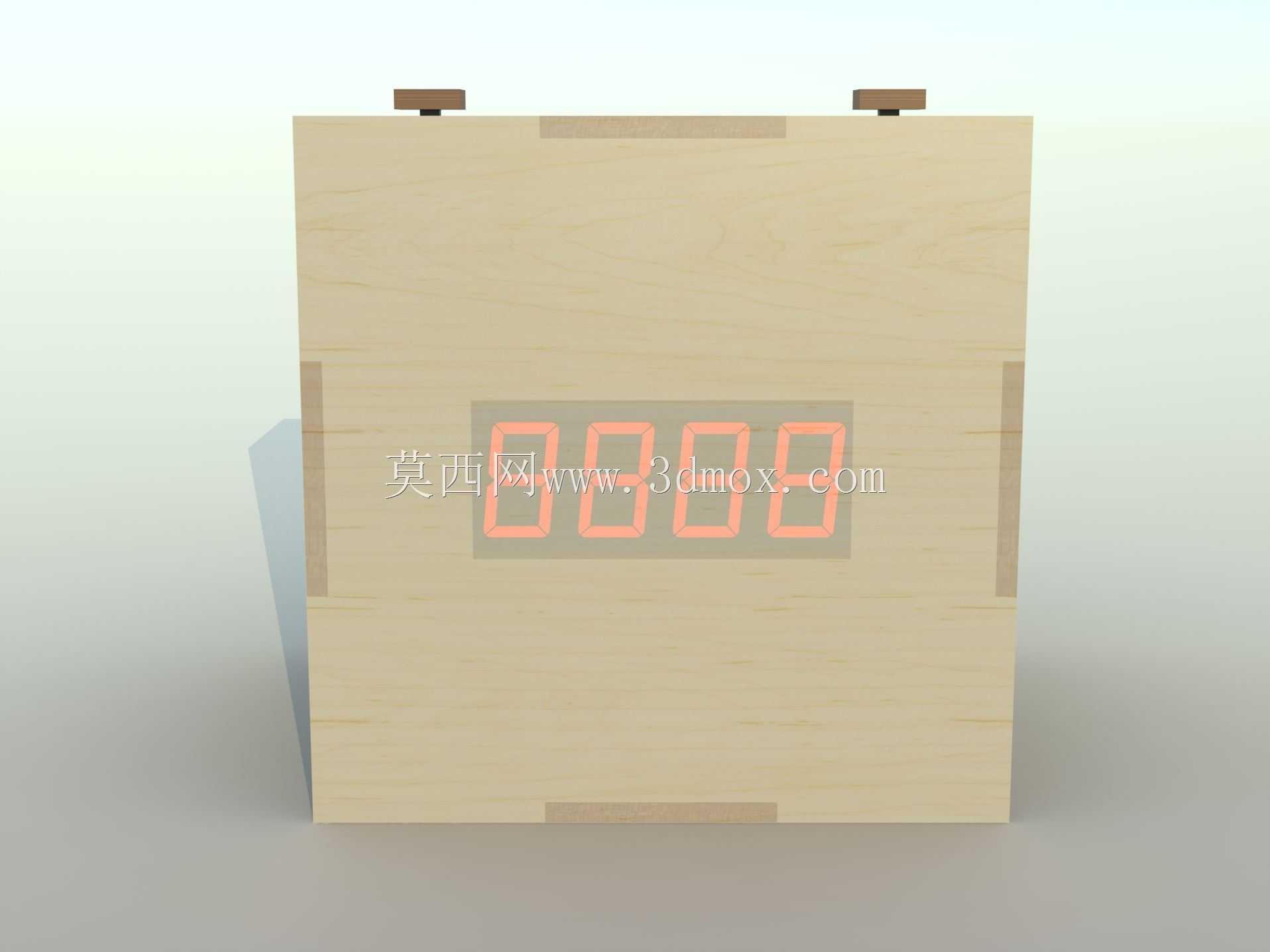

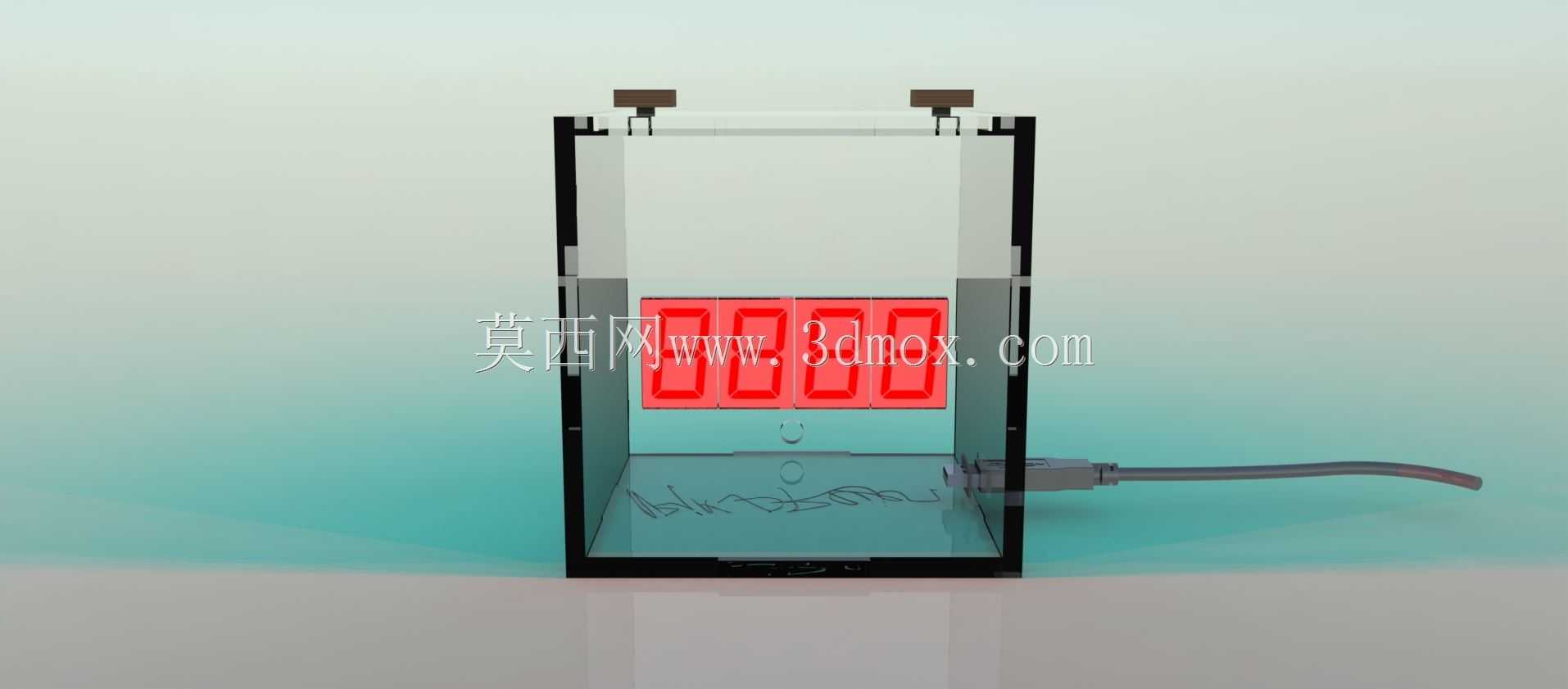

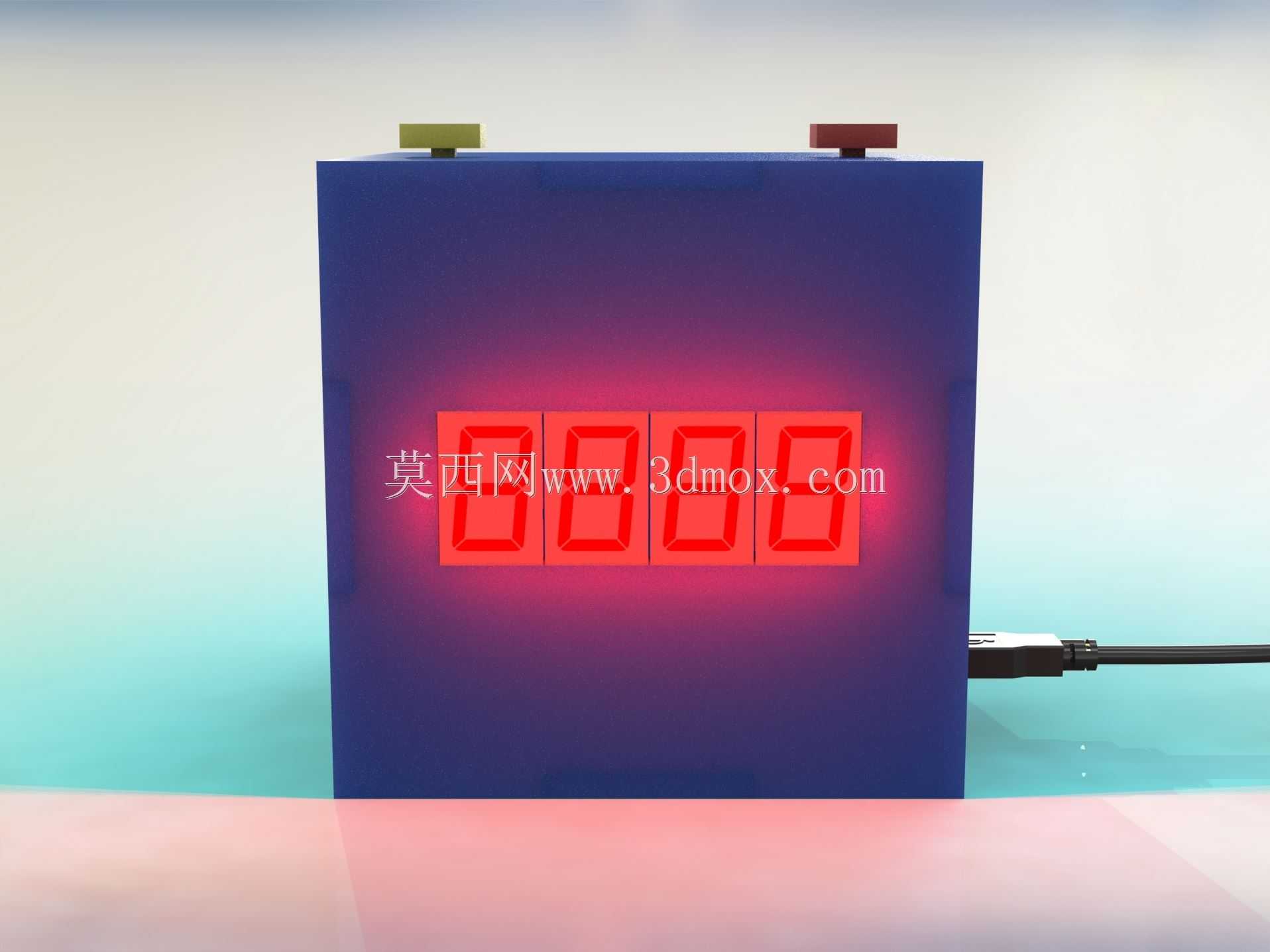

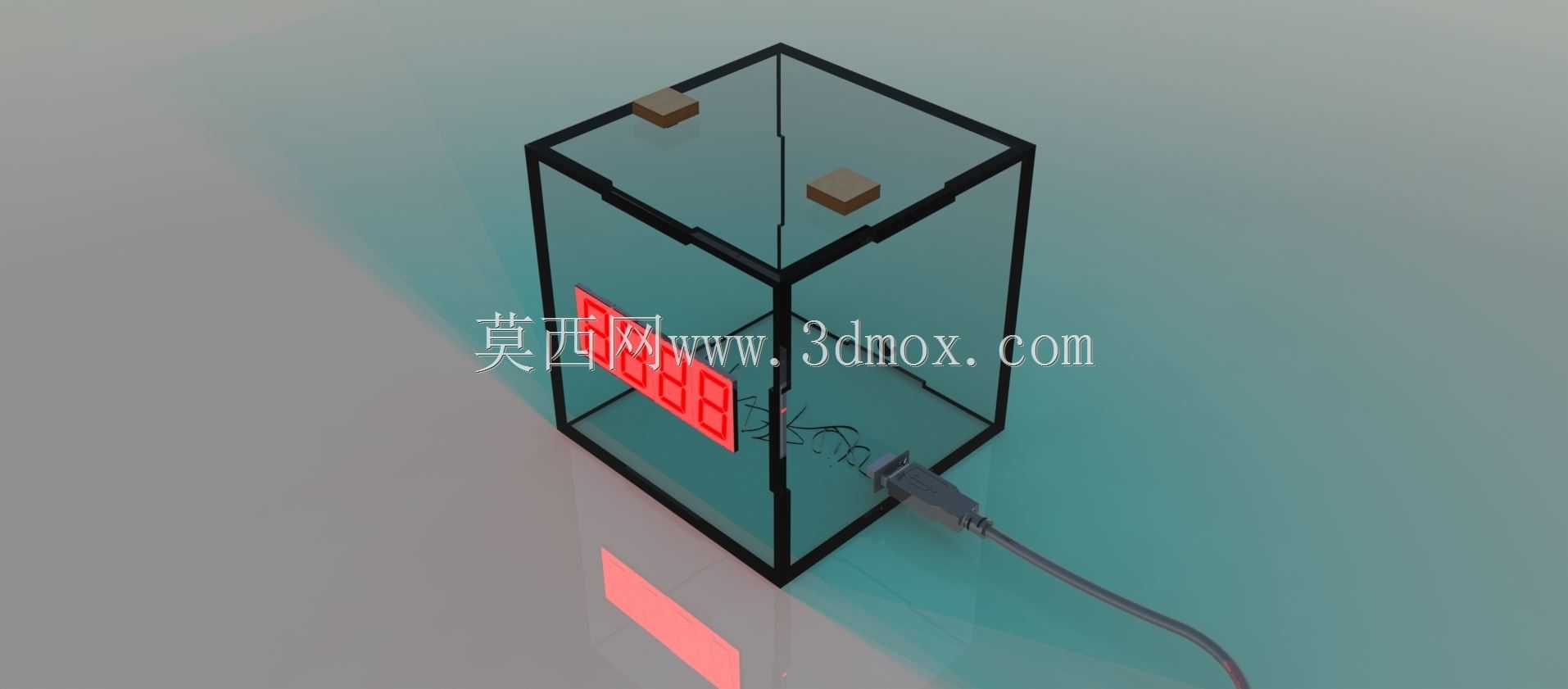

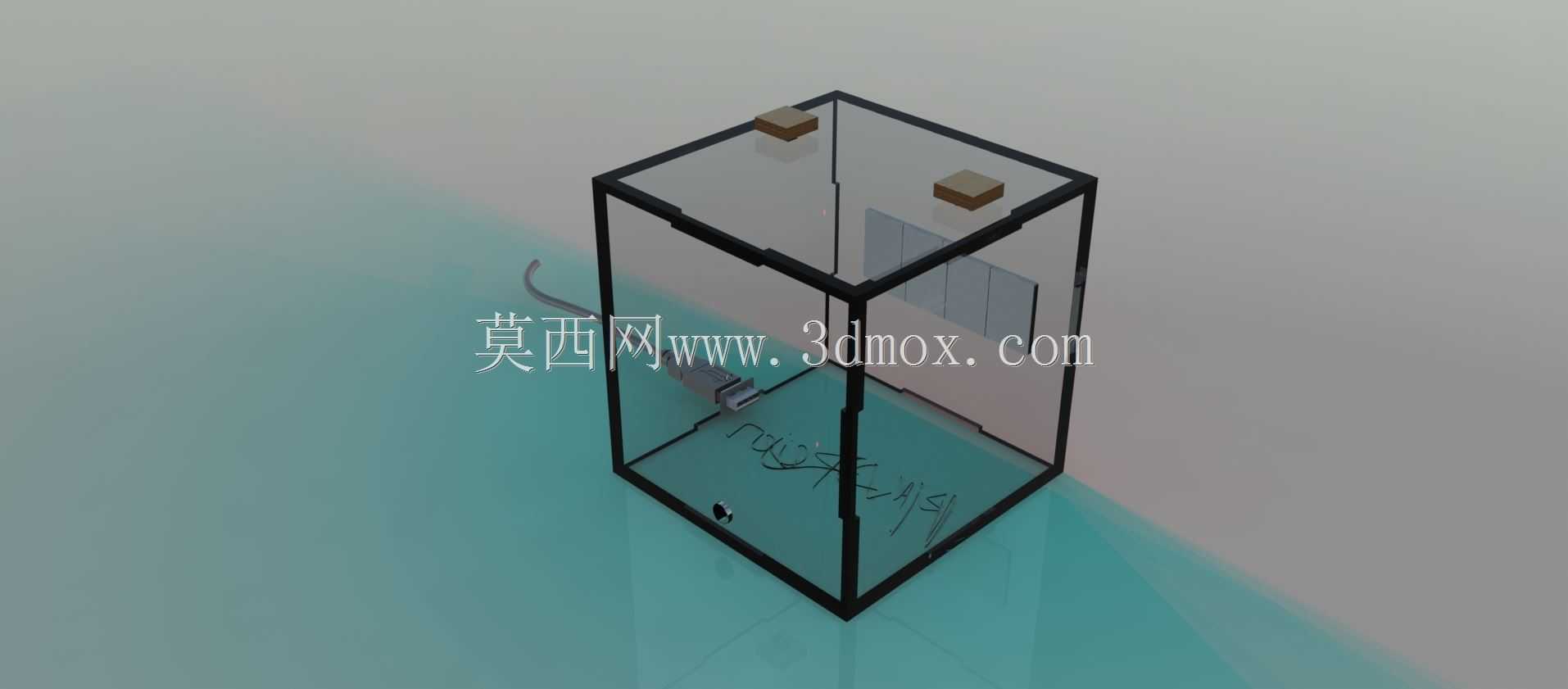

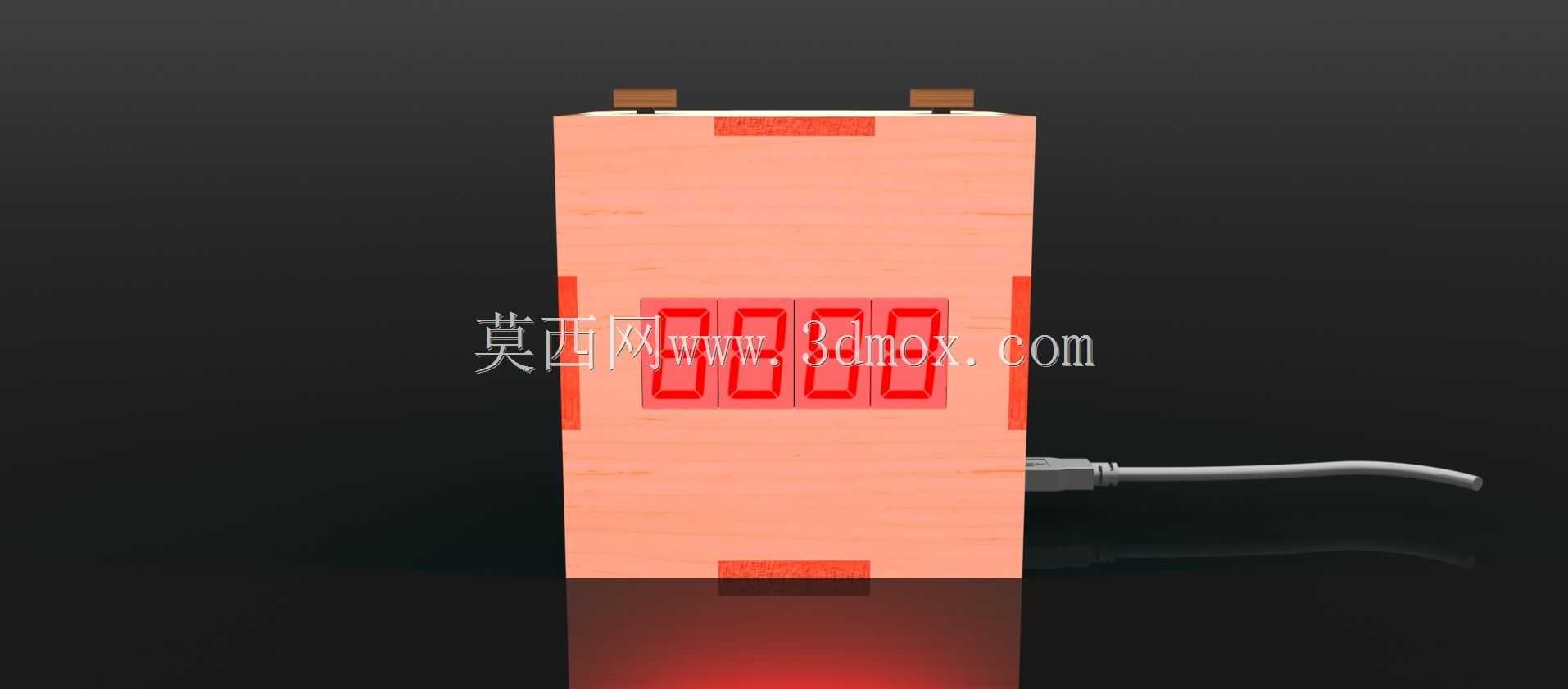

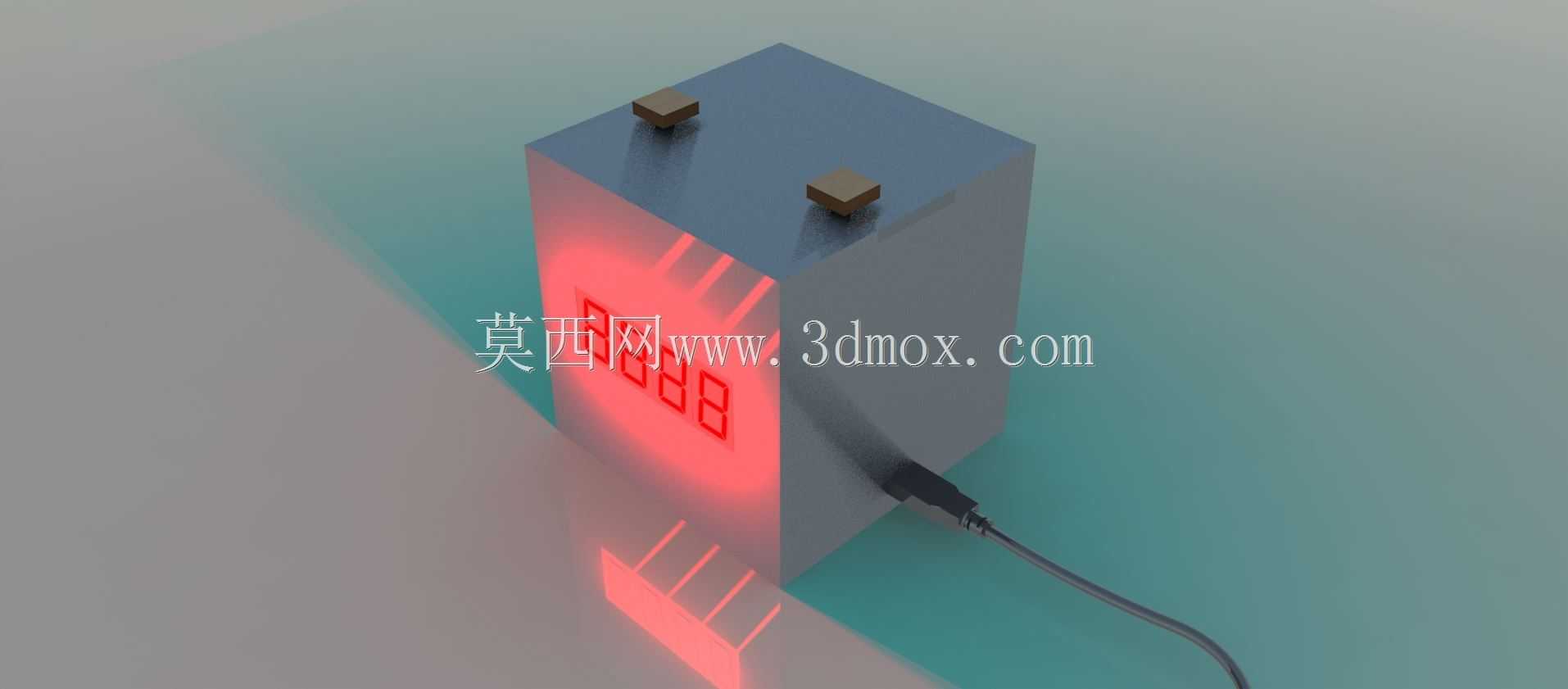

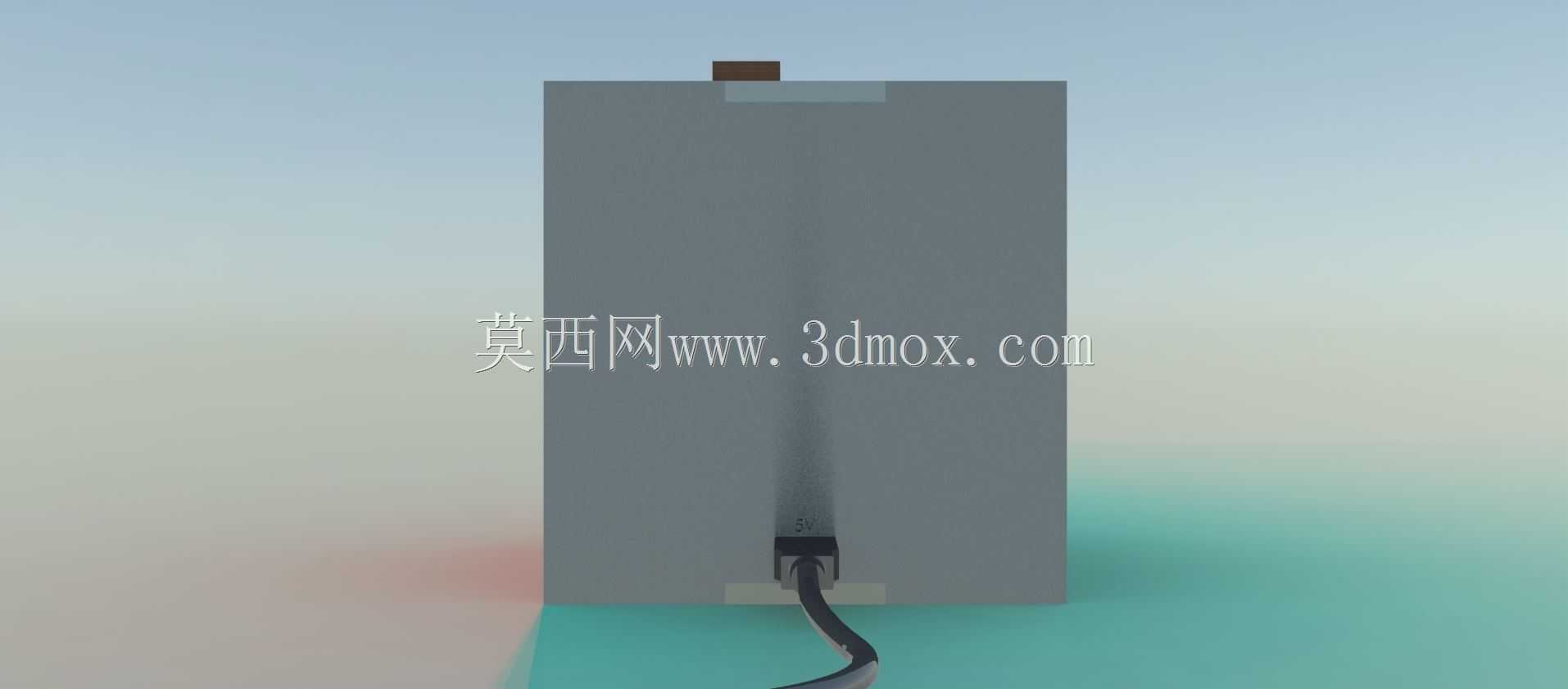

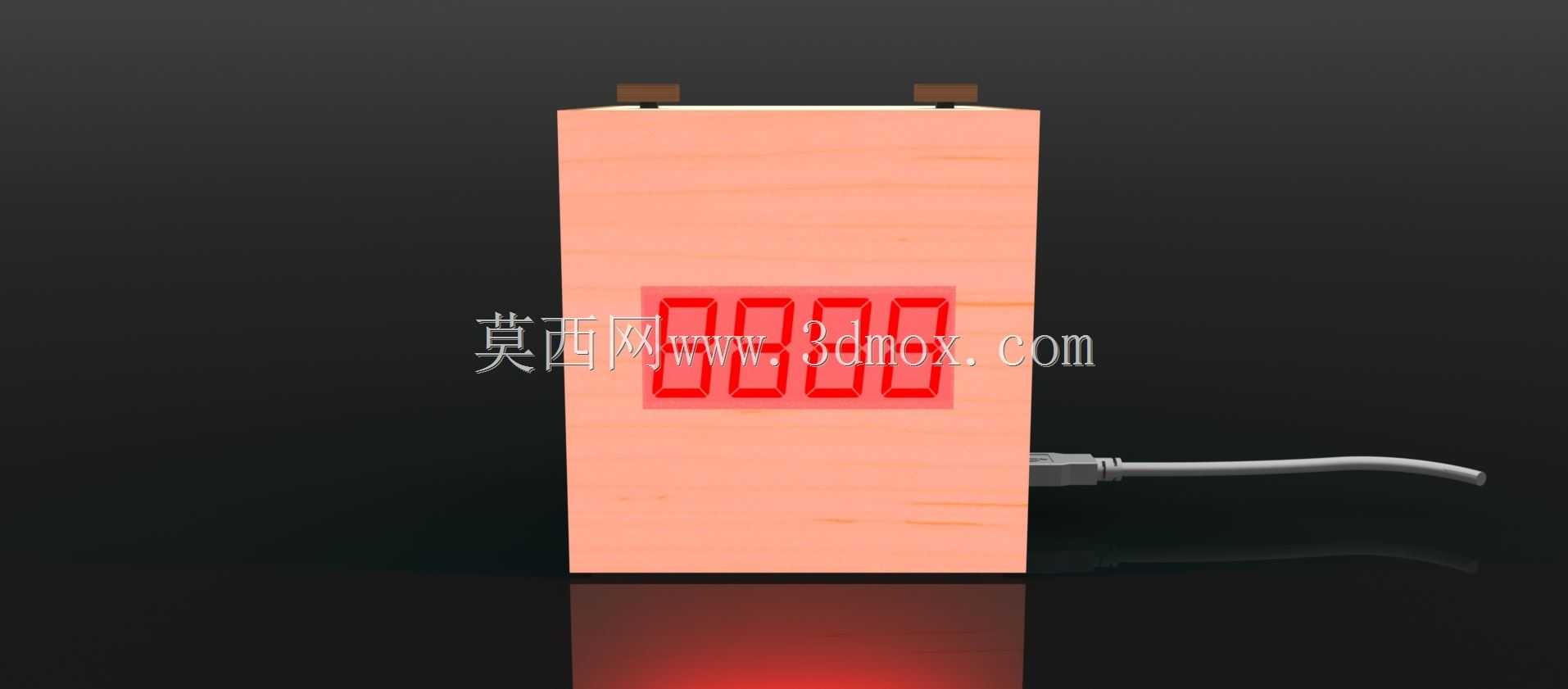

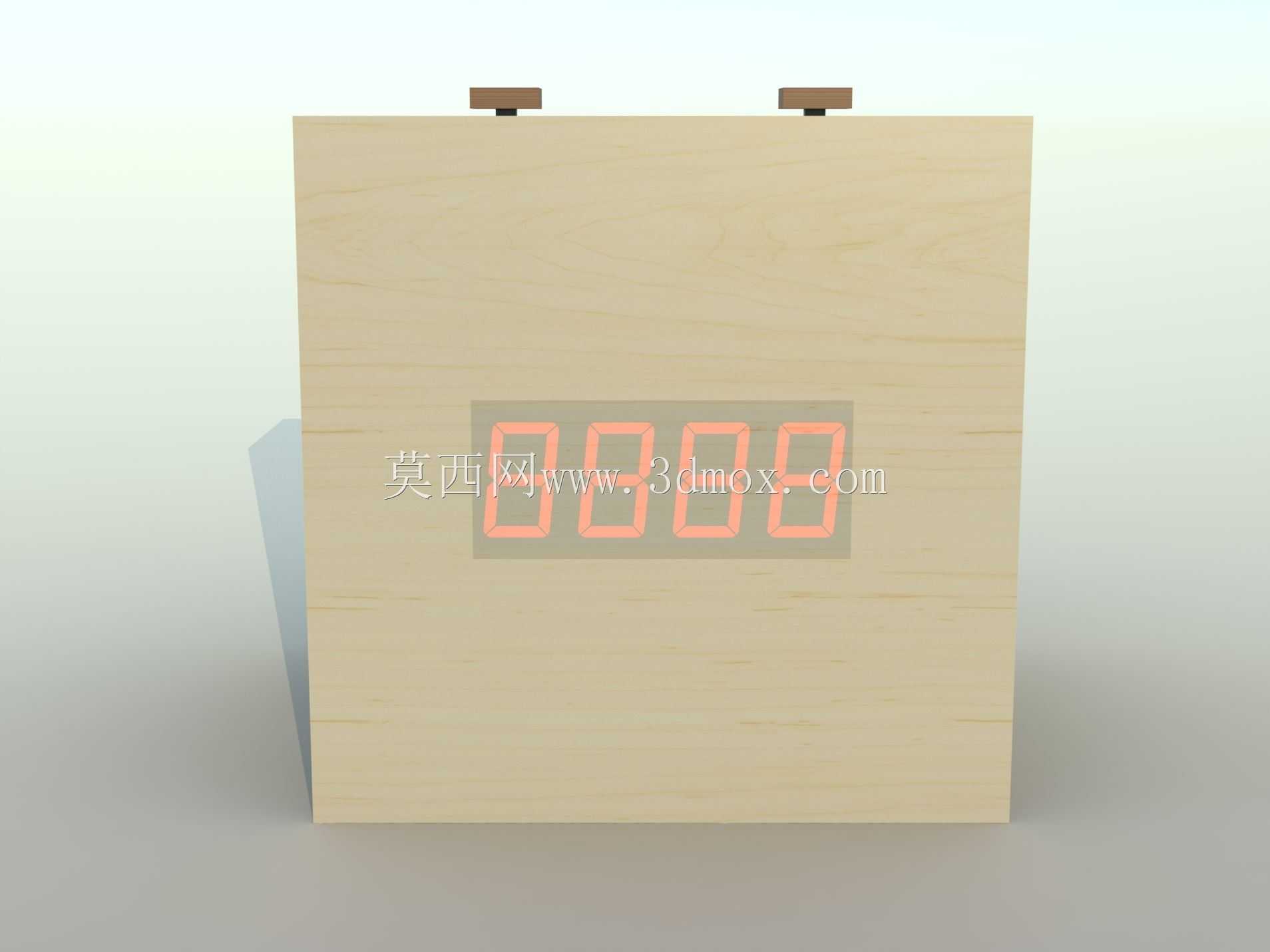

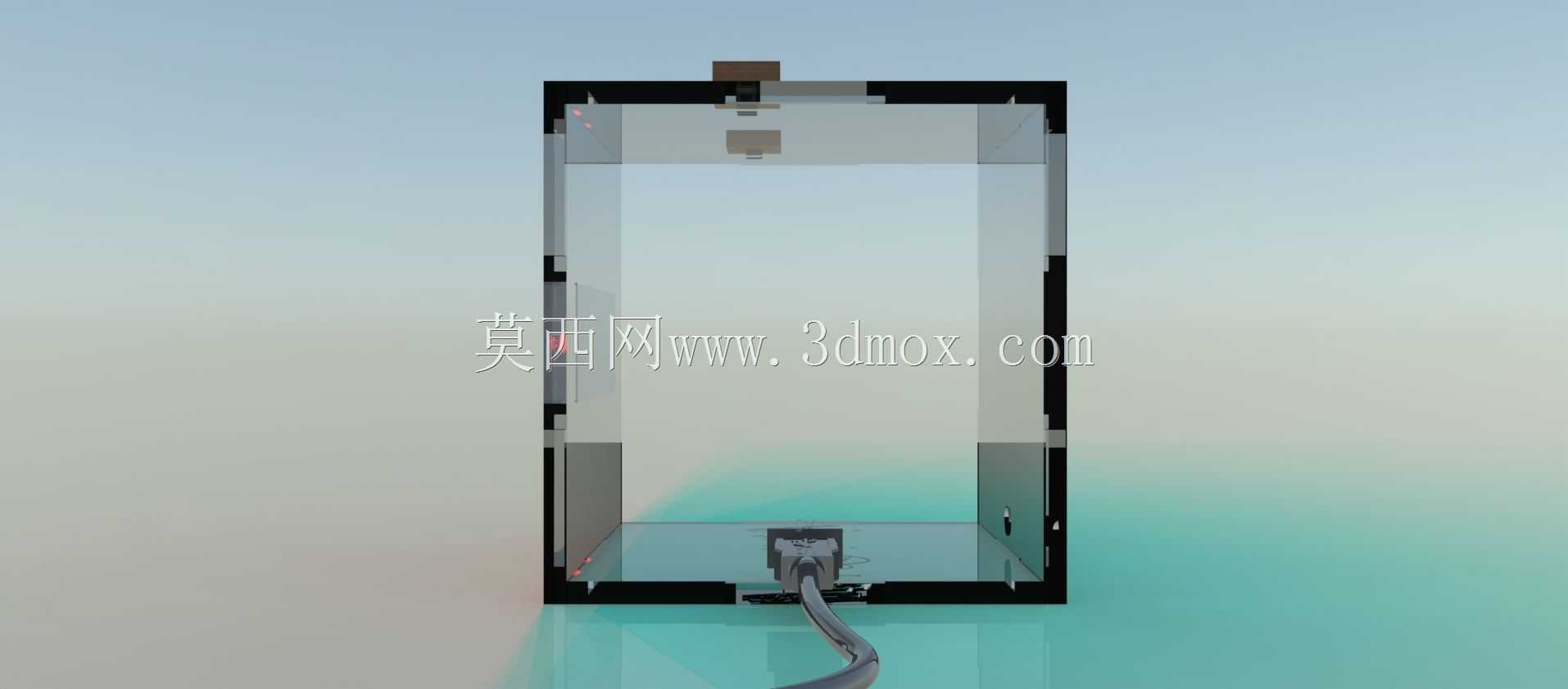

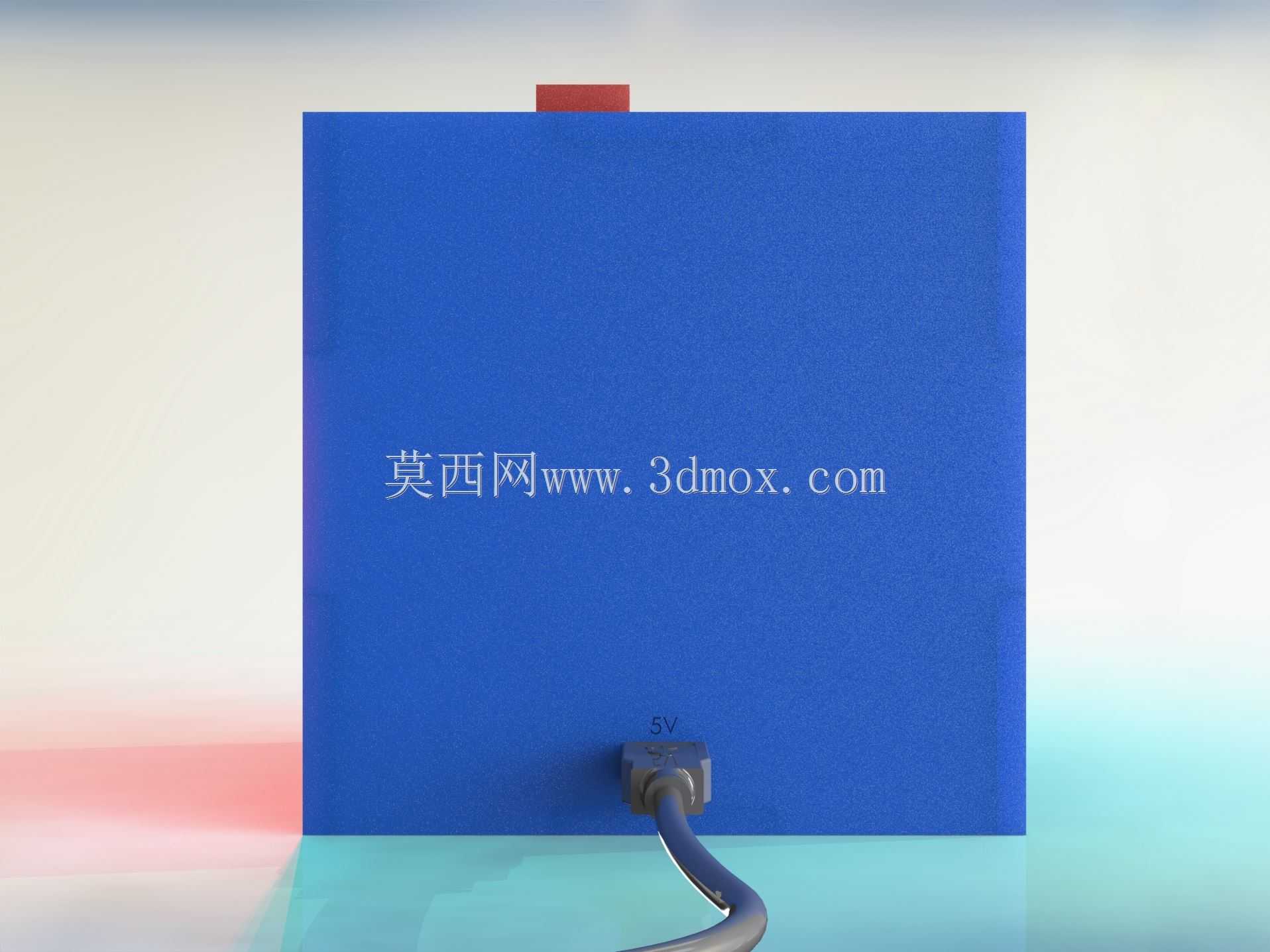

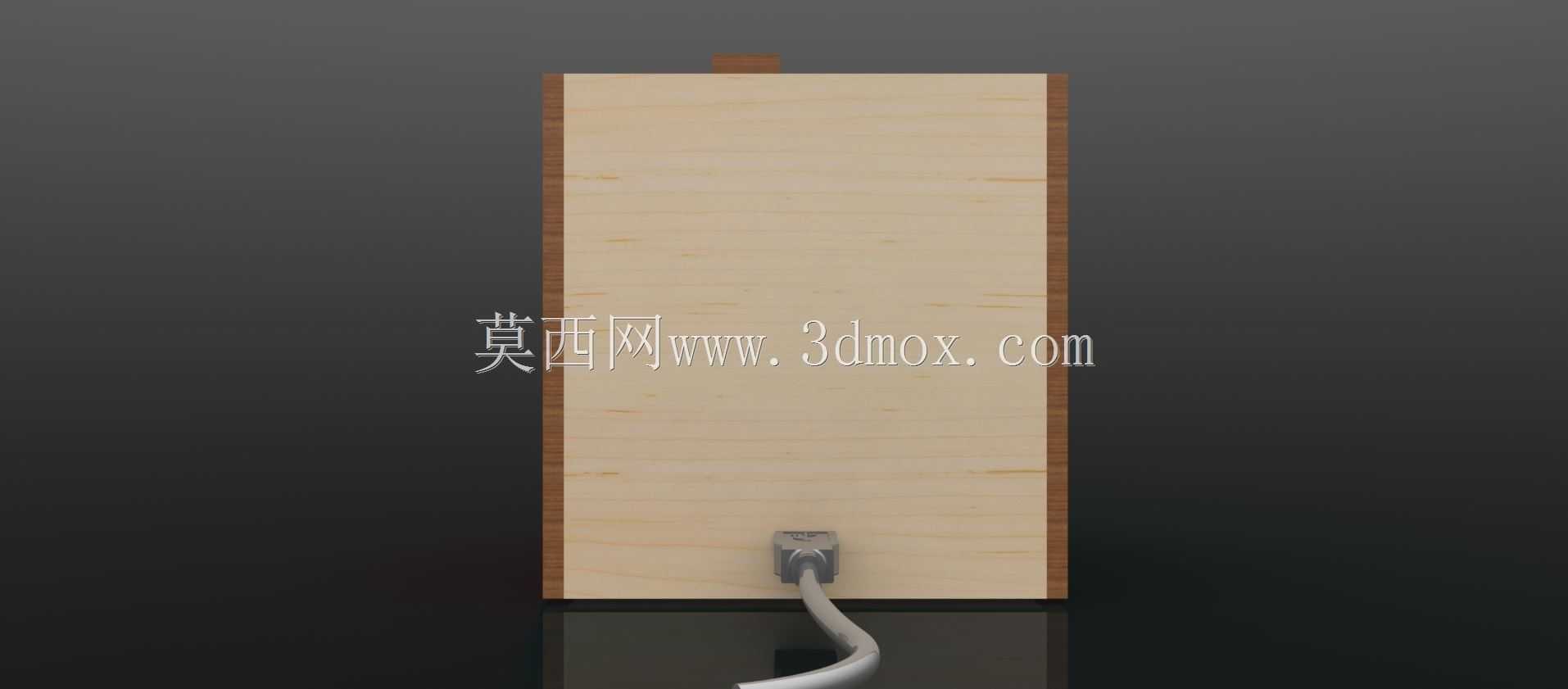

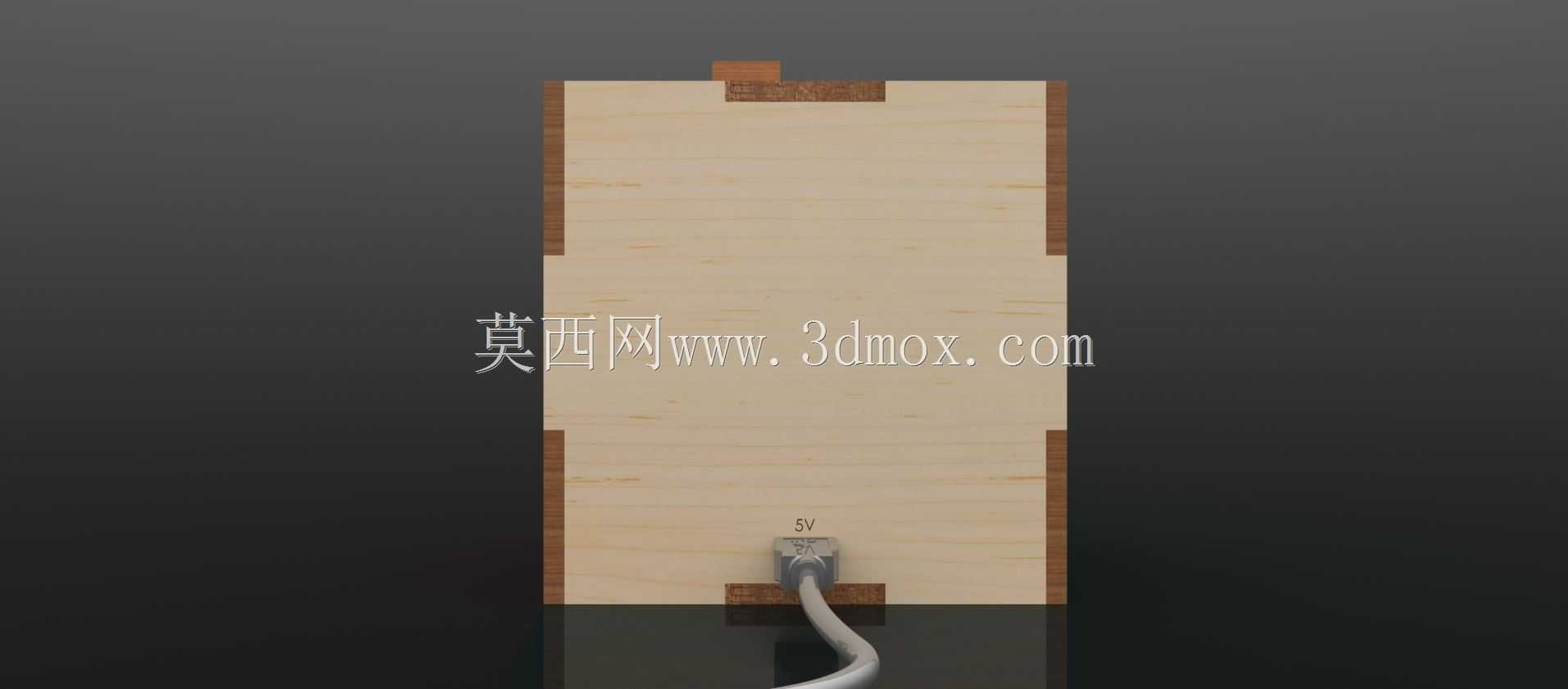

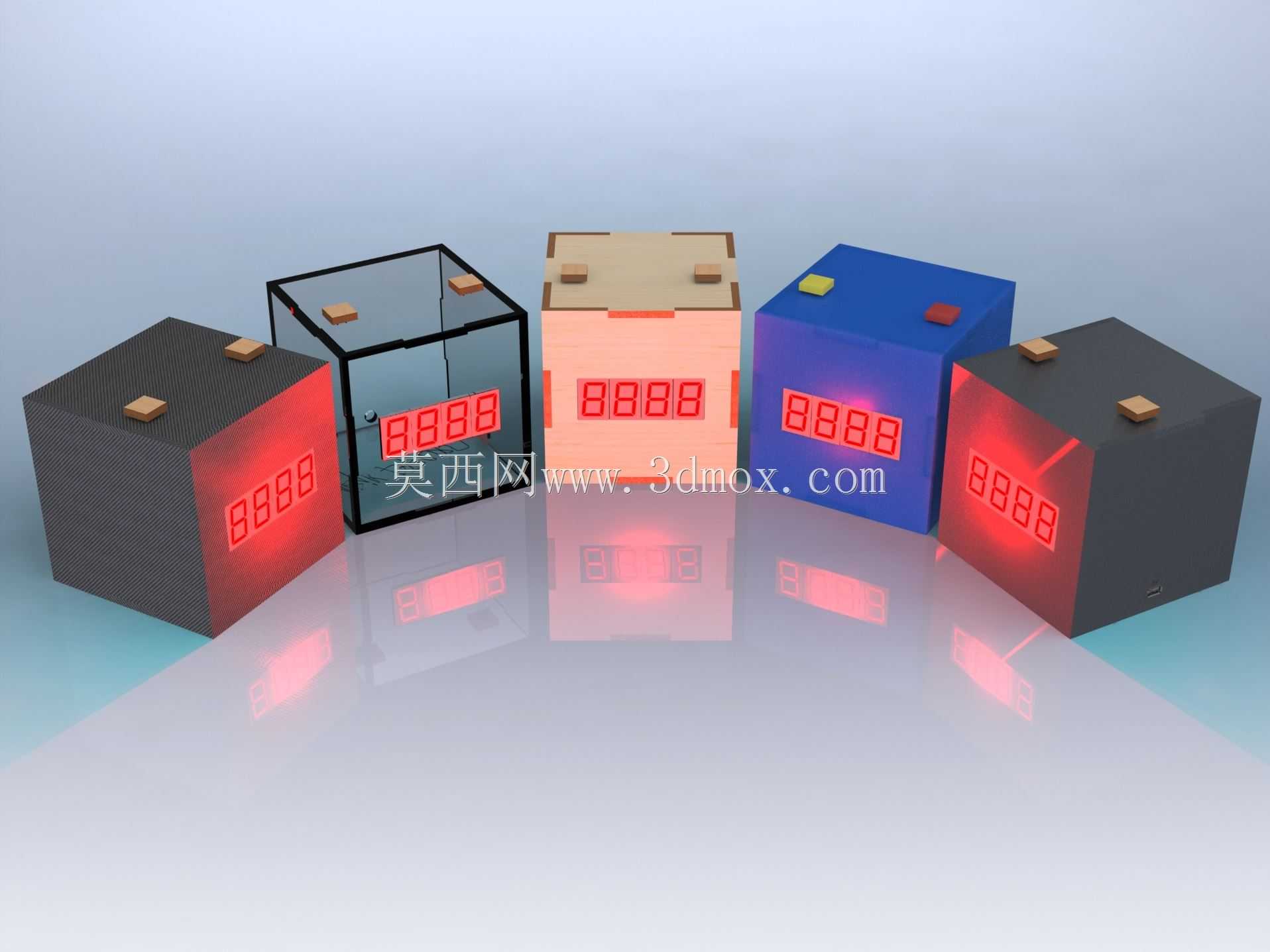

　　无需额外对按键做结构改造；侧面预留了标准的USB供电开孔，既可以连接常规的USB充电头供电，也能直接接驳桌面USB扩展坞、移动电源等设备供电，适配不同的使用供电场景；部分版本的结构还预留了内部锂电池的安装空间，可改装为脱离外接电源的便携时钟，满足临时移动摆放的需求。设计过程中特意做了两种结构变体的区分，一种是带透明展示面的版本，采用透明亚克力作为前面板，可直接展示内部的电路板与数码管发光效果，适合喜欢科技感外露风格的使用场景；另一种是全封闭遮光版本，所有面板都采用不透明板材制作，仅在数码管显示位置预留显示窗口，可避免环境光过强时数码管显示对比度不足的问题，同时减少内部光线从板材缝隙漏出的光污染问题，适合夜间卧室摆放使用。

　　结构的缩放适配性也做了充分考虑，所有装配尺寸都采用参数化关联设计，当需要适配不同尺寸的数码管模块、或者调整外壳整体大小时，仅需修改核心的外形参数就能自动更新所有卡槽、开孔的尺寸，无需逐个调整特征，大幅降低二次修改的工作量；如果需要在外壳表面添加自定义的雕刻图案、标识，也可直接在平板零件的草图面上添加矢量图形，激光切割时可同步完成表面雕刻作业，无需二次加工。实际装配验证环节，所有拼接结构的装配顺序都做了优化，可先将数码管模块、电路板固定在对应的内部安装柱上，完成线路连接测试正常后，再依次拼接各个侧面板，最后安装顶板与底板，避免了常规外壳需要先合壳再装内部元件导致的装配操作空间不足问题；所有内部安装柱的高度都经过核算，安装完成后电路板与外壳内壁之间预留了2mm的散热间隙，长时间工作时电路产生的热量可通过间隙自然散出，不会因为密闭空间导致热量堆积影响元件寿命。针对不同加工材料的特性，结构也做了对应的适配调整，比如采用木材加工时，卡槽的配合公差适当放大，避免木材受潮膨胀后出现装配卡滞的问题；采用亚克力加工时，拼接边缘预留了轻微的倒角，去除激光切割产生的锐边，避免装配时划伤手；采用3D打印PLA材料制作时，外壳靠近供电模块的位置特意做了加厚处理，避免长时间轻微发热导致的结构变形。
