电动车麦弗逊式前悬架车轮总成结构

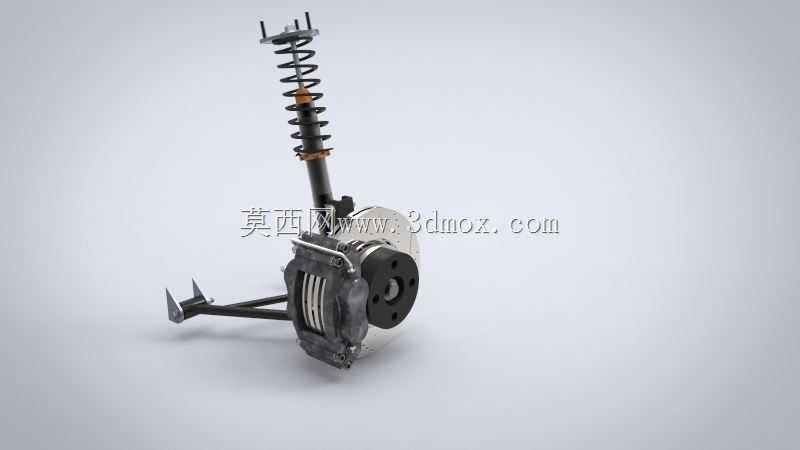

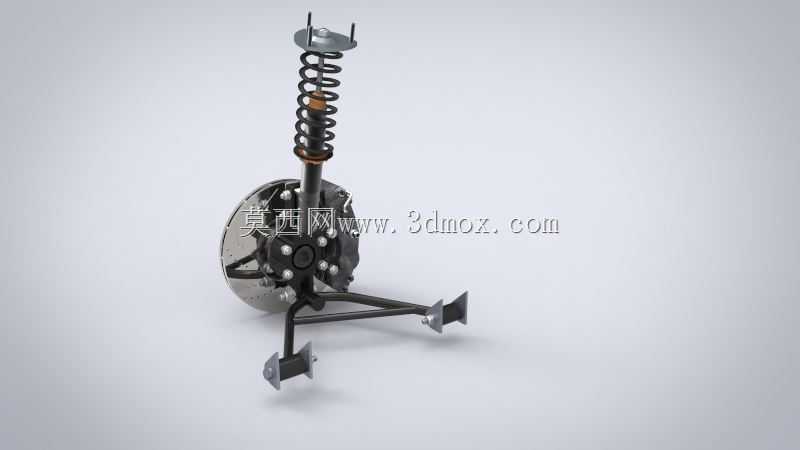

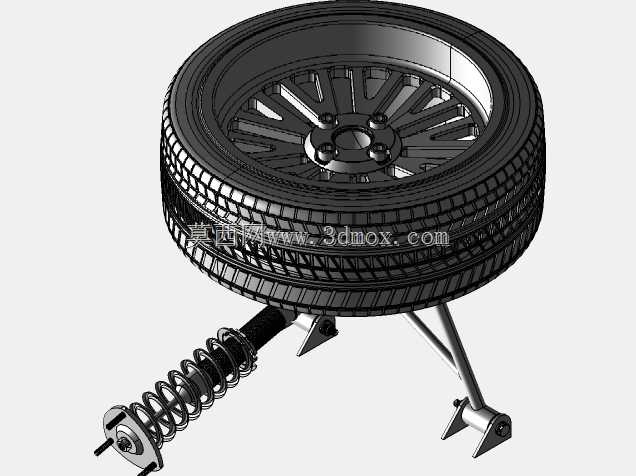

该结构面向城市短途纯电代步车型的前轮承载系统开发，适配前置前驱小型电动乘用车的底盘布置需求，可直接服务于整车底盘性能验证、零部件匹配校核以及前期方案评审环节，覆盖家用代步电动车、低速电动通勤车的前桥装配场景，承担前轮承载、行驶减震、转向传导以及行车制动的核心功能。整套总成集成了螺旋弹簧与阻尼筒一体化的减震支柱、盘式制动单元、轮毂轴承单元、下摆臂连接结构以及转向节安装接口，减震支柱顶端预留车身塔座安装点位，下摆臂两端分别预留副车架连接铰点与转向节球头安装位，制动盘端面与轮毂轴承安装面保持严格的垂直度公差，可保证制动过程无偏磨抖动问题。设计过程中优先考虑了零部件的通用化适配性，将悬架、制动器、车轮等成熟外购标准件的安装接口作为设计基准，围绕外购件的安装边界开展连接结构的适配设计，既保证了核心性能件的供应链成熟度，降低后续量产的采购成本与验证周期，也针对自研的连接支架、安装支座部分做了结构优化，在满足结构强度要求的前提下尽可能削减非承重区域的材料厚度，实现总成的轻量化目标。整套结构的安装边界充分考虑了小型电动车前舱的紧凑布置需求，减震支柱的安装倾角、下摆臂的摆动行程都经过运动校核，保证车轮上下跳动过程中不与轮罩、副车架发生运动干涉，转向过程中预留足够的轮胎偏转空间，满足整车最小转弯半径的设计要求。结构设计过程中同步考虑了装配工艺性，所有连接点位都预留了工装操作空间，可满足总装车间的流水线装配要求，后期维护时也可单独更换减震器、制动片等易损件，无需整体拆卸总成，降低售后维护成本。针对轮边部件的受力特性，转向节与下摆臂的连接部位做了加强筋设计，可承受颠簸路面的冲击载荷与制动过程的扭转力矩，保证整车行驶过程中的结构可靠性，同时减震器的阻尼参数与螺旋弹簧的刚度匹配经过初步调校，可兼顾城市铺装路面的行驶舒适性与过弯时的侧倾抑制能力，适配小型电动车的日常使用工况。
