参数化可调滚子轴承夹持稳定座

这款参数滚子轴承稳定座，主要应用于机械加工领域的钻削、键槽铣削工序中，作为轴类零件装夹定位的核心工装部件使用，能够在刀具对工件进行钻削、开槽加工时牢牢夹持住配套滚子轴承的外圈，避免轴承连带工件出现径向窜动、周向偏转的问题，保障加工过程中工件的位置精度，减少因装夹不稳导致的孔位偏移、槽形歪斜等加工缺陷。

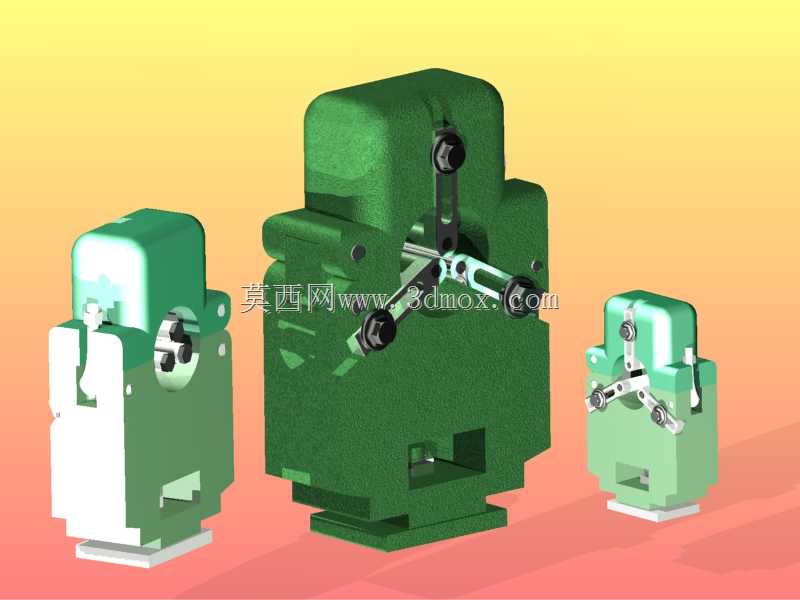

在实际生产场景中，该稳定座可适配不同规格的滚子轴承装夹需求，所有零件的尺寸均可通过单一参数进行联动调整，当核心参数变更时，配套的定位销钉尺寸及安装位置会自动匹配修正到最近的标准分位尺寸，锁紧螺钉的规格与排布位置也会同步适配标准等距尺寸，无需设计人员逐一调整每个零件的尺寸参数，大幅缩短了工装改型的设计周期，能够快速适配不同直径、不同宽度的滚子轴承装夹需求，适配多品种小批量的机加工生产场景。

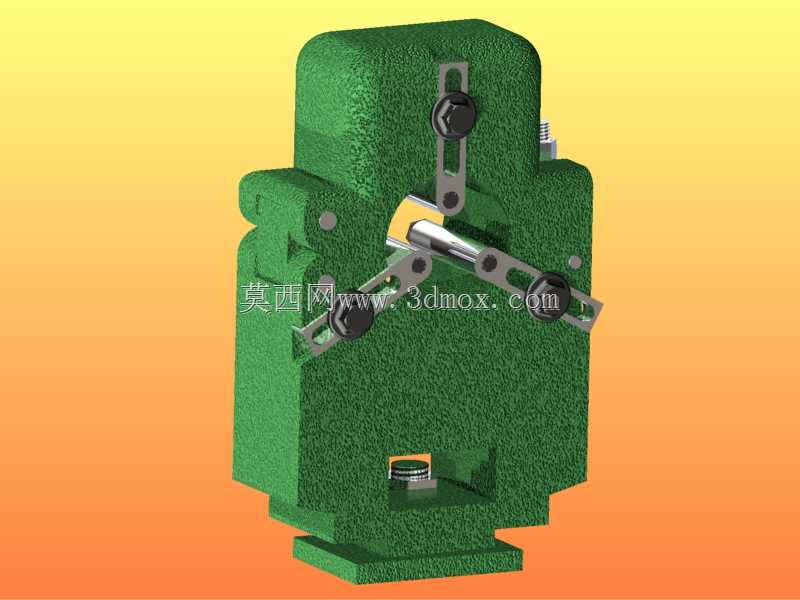

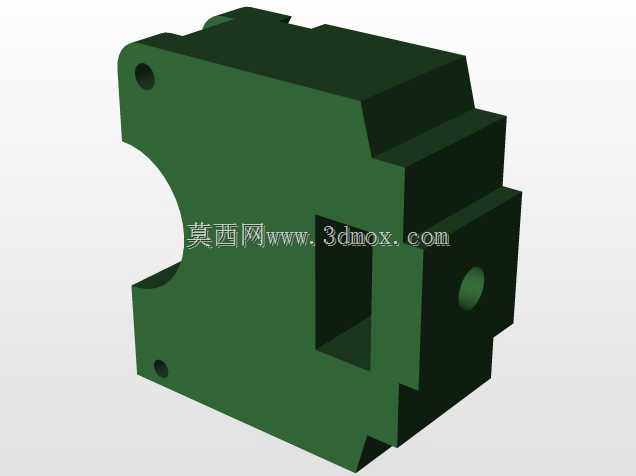

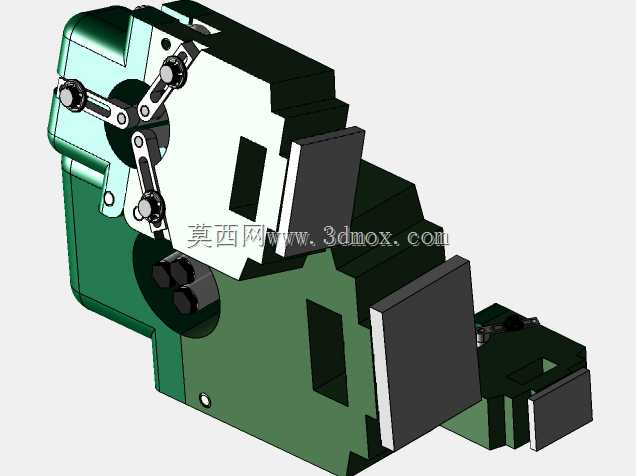

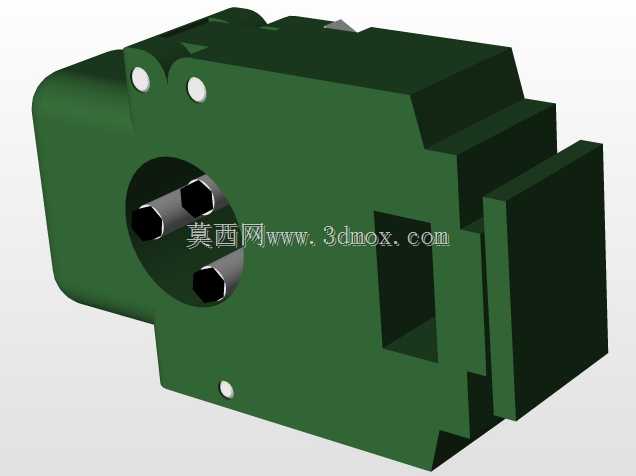

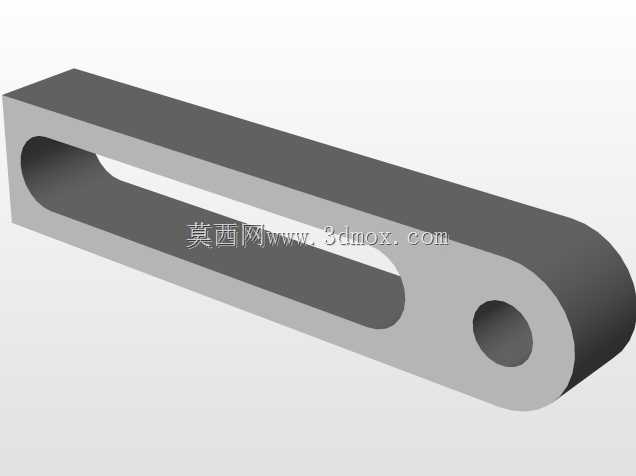

从结构设计来看，该稳定座采用分体式夹座结构，主体为高强度铸铁材质的基座，基座底部设置有标准安装定位槽，可直接固定在机床工作台的T型槽上，安装边界规整，无需额外制作过渡连接板即可完成与常规钻床、铣床工作台的对接；夹装部分采用三向同步锁紧结构，三个锁紧压块围绕轴承外圈均匀排布，锁紧时受力均匀，不会对轴承外圈造成局部挤压变形，同时压块与轴承接触的位置做了防滑纹理处理，即便在大切削力的加工工况下也能保持足够的夹持摩擦力，避免轴承出现打滑移位。夹座的侧面设置有位置微调机构，可在装夹完成后对轴承的同轴度进行微小调整，保障轴承内圈夹持的工件与刀具主轴的同轴度满足加工精度要求。

在外形尺寸设计上，该稳定座的整体轮廓根据可适配的最大轴承尺寸做了紧凑化优化，在保证基座刚性和夹持行程的前提下尽可能缩小了整体占用空间，不会过多占用工作台的装夹区域，方便同工位排布多组装夹结构实现多工件同步加工；基座的底部做了加厚处理，能够吸收钻削加工时产生的振动，降低振动传导对加工表面质量的影响，同时基座上预留有排屑缺口，加工产生的铁屑可顺着缺口排出，不会堆积在夹座缝隙中影响装夹精度和锁紧操作。
